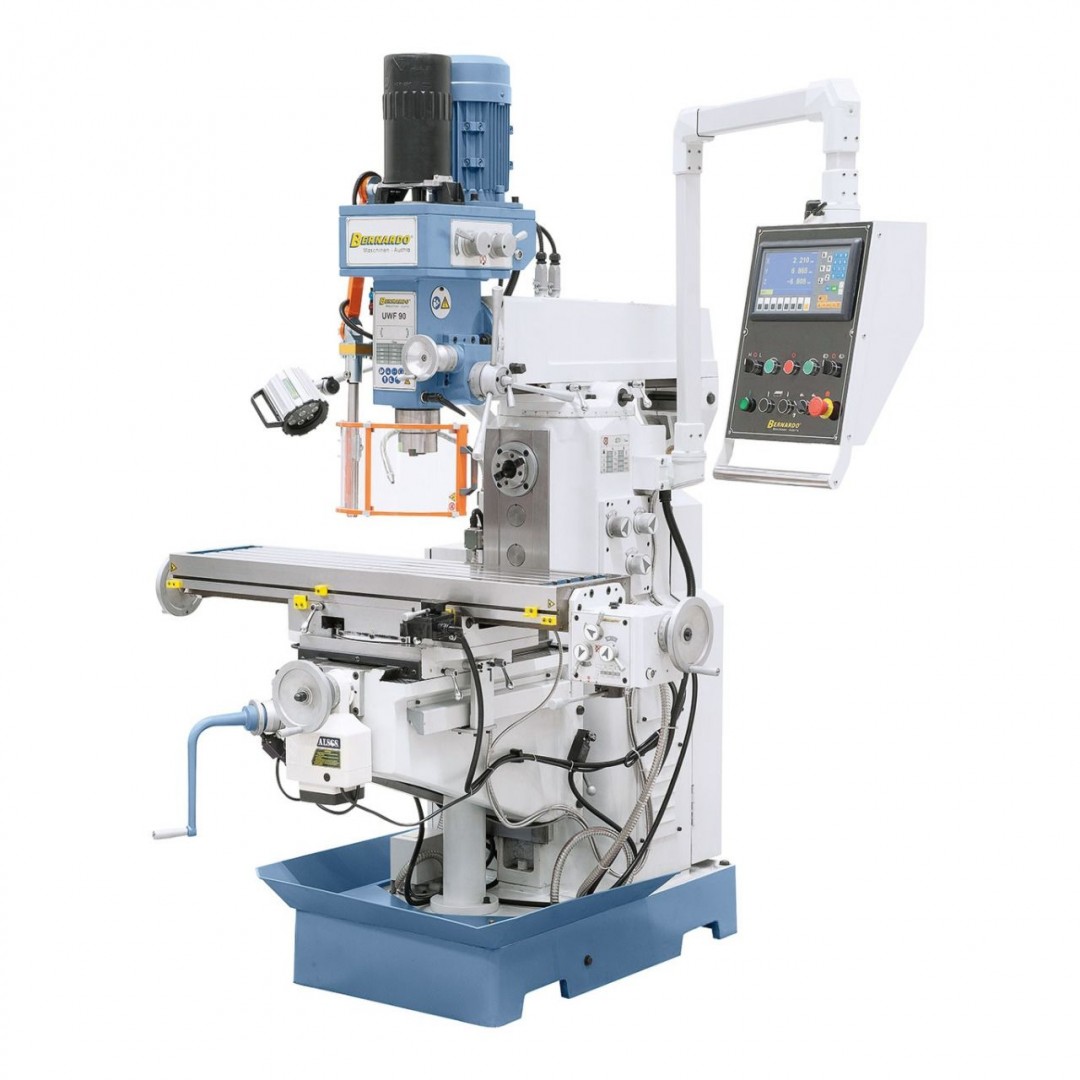

UWF 90 univerzális marógép + 3 tengelyes helyzetmutató ES-12 H + pneumatikus szerszámbefogás
Vissza
Univerzális marók
Az univerzális marógép UWF 90 sorozatszerűen előretolóval felszerelt az x- és y-tengelyen. Az asztal-emelés (z-tengely) kényelmesen pozícionáló motor segítségével történik. A sokoldalú alkalmazási lehetőség és az átfogó szállítási terjedelem által a gép optimális mechanikai műhelyek, szerelőüzemek, gépgyártás, stb. számára.
Cikkszám:
02-1228XL0
Asztal mérete
1270 x 280 mm
Orsó felfogás
ISO 40
Orsó fordulatszám függőleges
(8) 115 - 1750 ford./perc
Orsó fordulatszám vízszintes
(12) 40 - 1300 ford./perc
Fúrási mélység
125 mm
Eljárási táv (x / y / z)
750 mm * / 230 mm / 300 mm
Orsó / asztal távolság
35 - 350 mm
Hatósugár
170 - 750 mm
Asztal elfordulása
-45° -tól +45°-ig
Orsófej-elfordulási tartomány
-90°-tól +90°-ig
Előretolási tartomány hosszanti
(8) 32 - 700 mm/perc
Gyorsmenet y-tengely
660 mm/perc
T-horony mérete
14 mm
Motorteljesítmény függőleges
0,85 / 1,5 kW
Motor-teljesítmény vízszintes
2,2 kW
Gép méretei (Sz x Mé x Ma)
1750 x 1500 x 2200 mm
Kb. súly
1300 kg
* manuálisan
Tulajdonságok

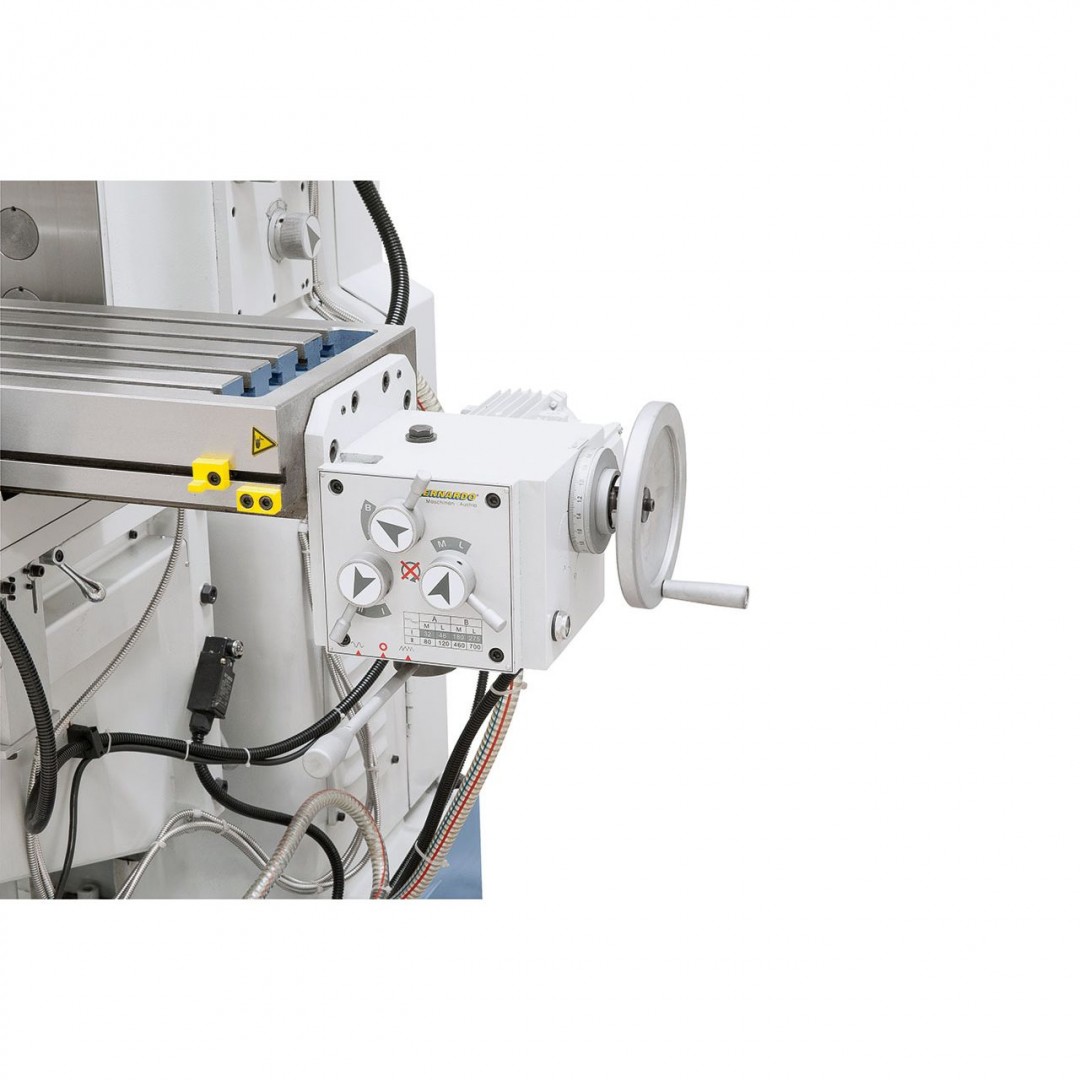

- Sorozatszerűen automatikus asztali előretolással az x- és y-tengelyen és gyorsmenet-funkcióval
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen megmunkált felületű
- Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében
- Fecskefark-vezetés utánállítható ékvezetőkkel mind a 3 tengelyen
- Pozícionáló motor a z-tengelyhez a szállítási terjedelemben
- Nagy fordulatszám- és előretolási tartomány
- Optimálisan alkalmas egyedi- és kisszériákhoz
- A körmozgás nagy pontossága a kúpgörgős-csapágy által
- Jobb-bal oldali berendezés menetvágáshoz
Szállítási terjedelem

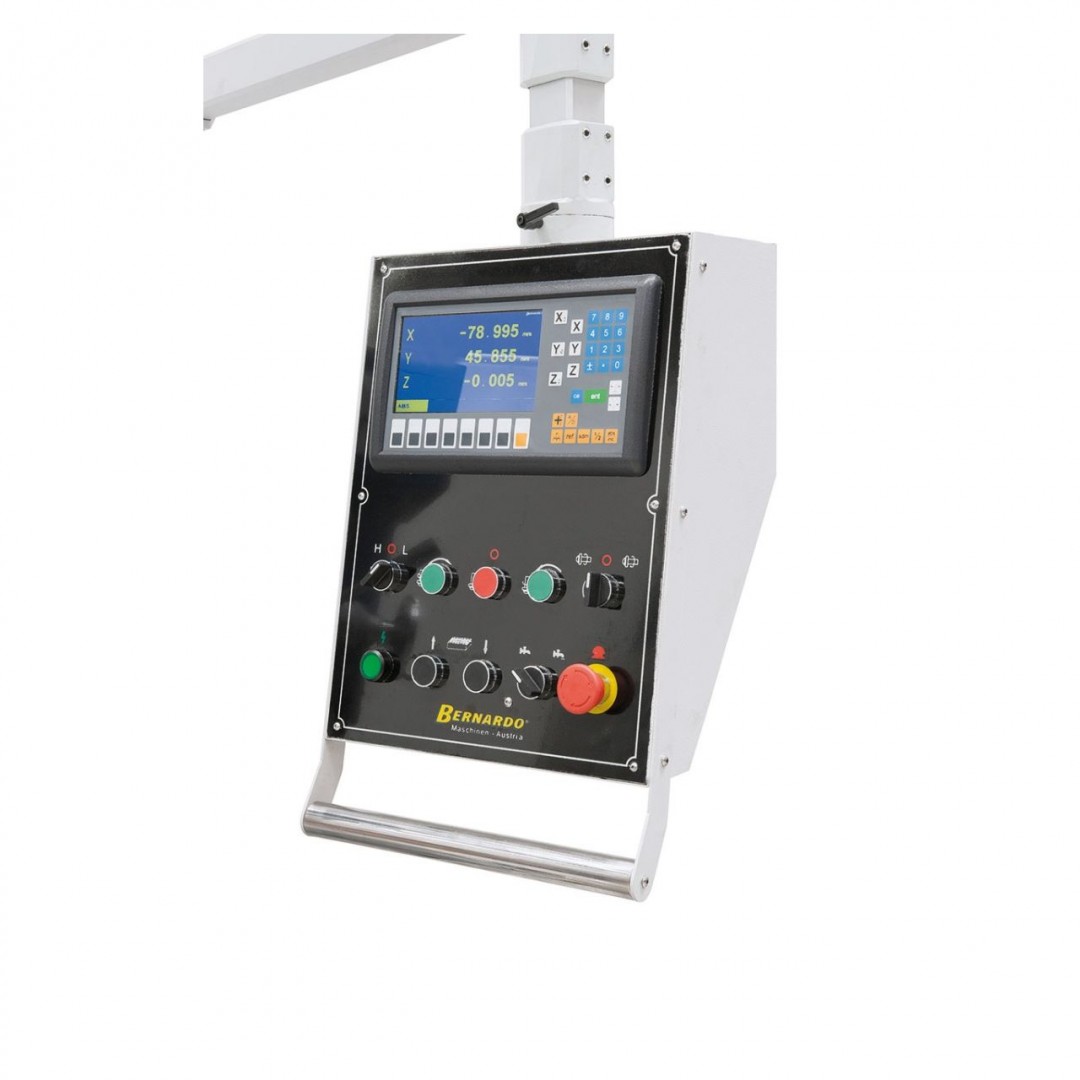

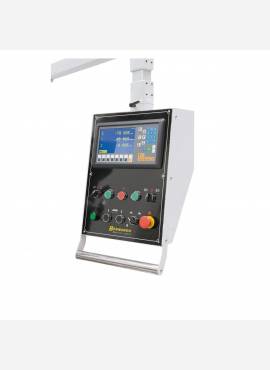

- 3 tengelyes helyzetmutató ES-12 H LCD kijelzővel
- Szorítóorsó M 16
- LED géplámpa
- Hűtőfolyadék-berendezés

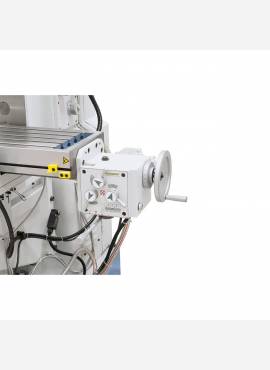

- Automatikus asztali előretoló az x- és y-tengelyen
- Pozícionáló motor a z-tengelyen
- Adapter ISO 40/B 18, ISO 40/MK 3
- Szűkítő hüvely MK 3/2
- Hosszú marótüske 27 mm
- Vízszintes ellencsapágy
- Állítható védőburkolat

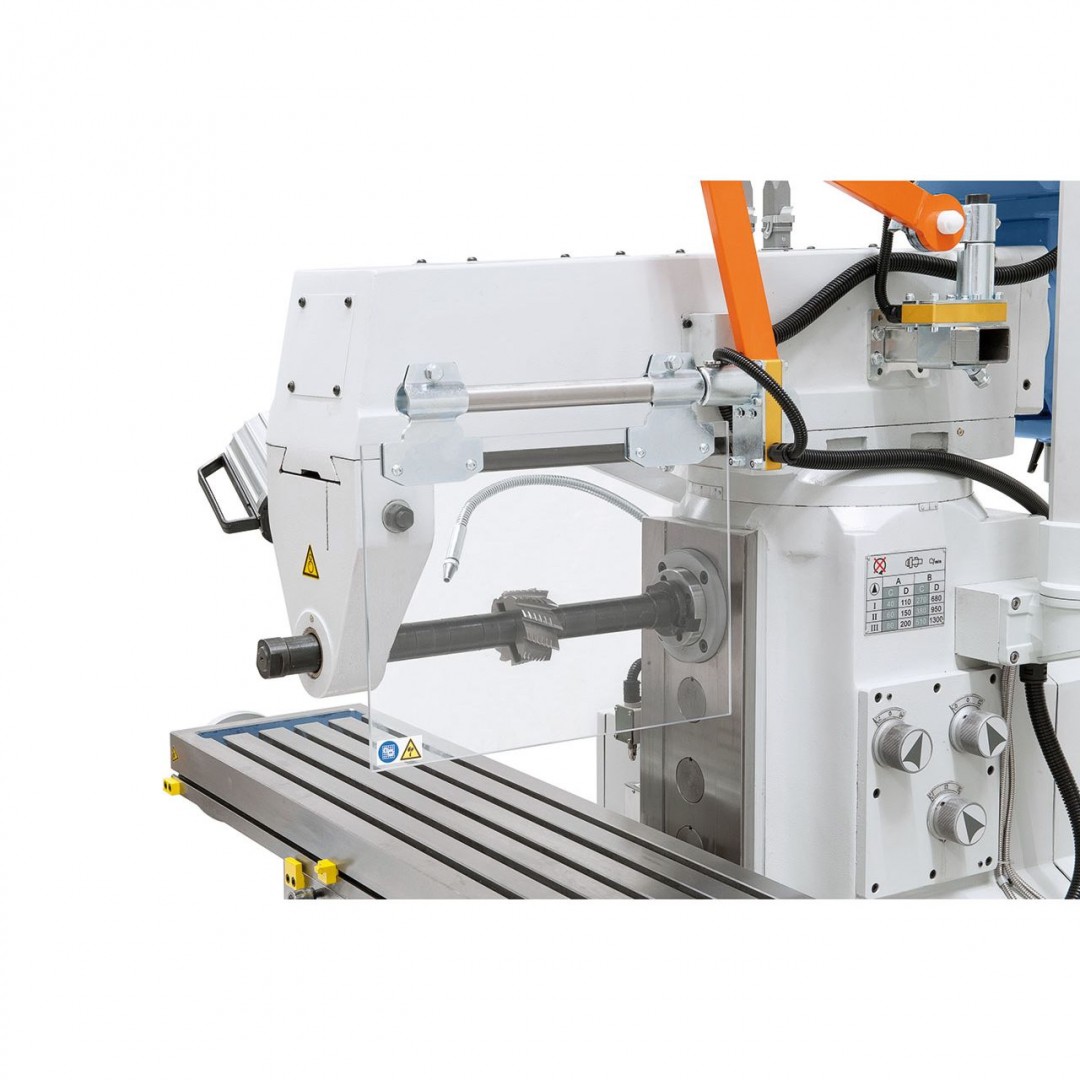

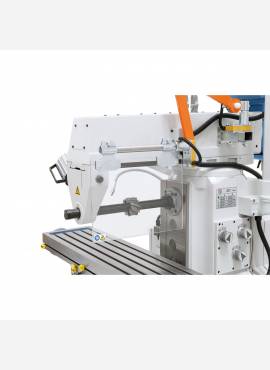

- Védőburkolat vízszintes maráshoz
- Alkalmazási szerszám
