Variomill FU 1600 E Servo univerzális marógép
Vissza
Univerzális marók

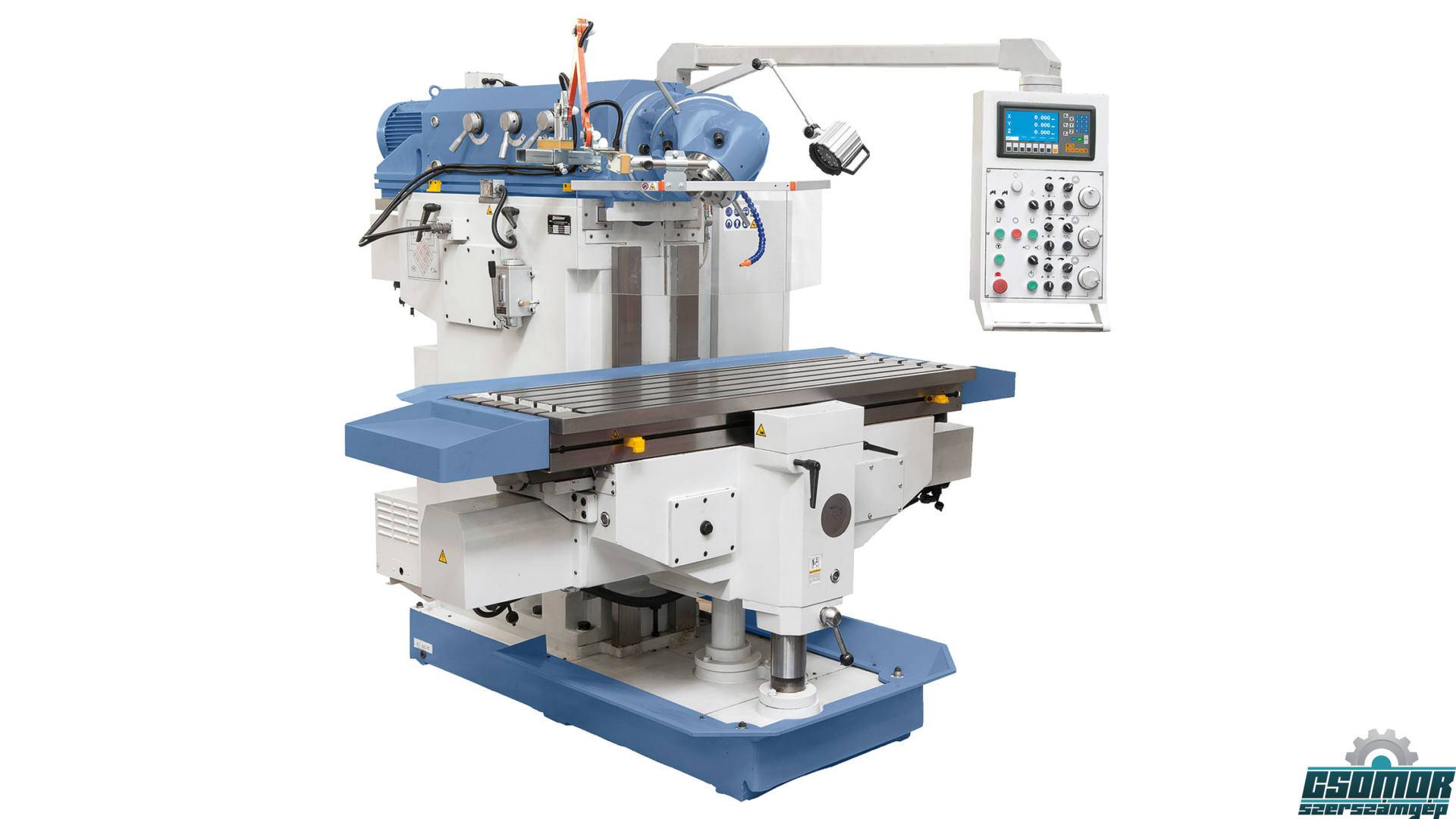

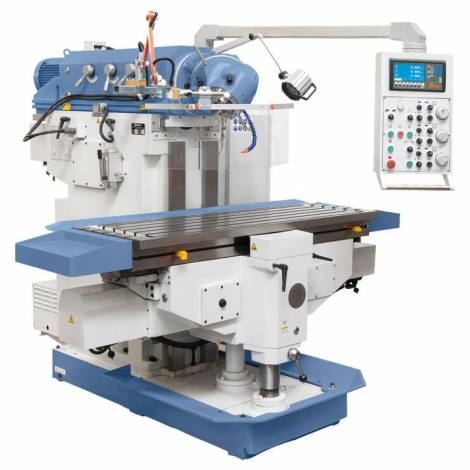

A Variomill FU 1600 E Servo univerzális marógép igazán meggyőző a masszív és nehéz szürkeöntvény-konstrukciójával, ami által ez a gép nehéz forgácsoláshoz nagy munkadarabok esetén optimálisan alkalmas. Ennek a gépnek a fő ismertetőjelei a szervomotor minden tengelyen, a nagyvonalúra dimenzionált munkaasztal, valamint a nagy eljárási távok.
Cikkszám:
02-1286XL
Gyártó:
BERNARDO
Asztal-nagyság
1600 x 500 mm
Orsó-felvétel
ISO 50
Orsó fordulatszám
(27) 30 – 2050 ford./perc
Eljárási táv - hosszanti (x)
1200 mm
Eljárási táv - keresztirányú (y)
700 mm
Eljárási táv - függőleges (z)
500 mm
Orsó / asztal távolság
50 – 550 mm
Hatósugár
28 – 728 mm
Előretolási tartomány - hosszanti (fokozatmentes)
10 – 1000 mm/perc
Előretolási tartomány - kereszt (fokozatmentes)
10 – 1000 mm/perc
Előretolási tartomány - függőleges (fokozatmentes)
5 – 500 mm/perc
Gyorsmenet x- és y-tengely
2200 mm/perc
Gyorsmenet z-tengely
1100 mm/perc
Asztali terhelés
1800 kg
T-hornyok (db.szám / szélesség /távolság)
5 / 18 mm / 80 mm
Főmotor
7,5 kW
Gép méretei (Sz x Mé x Ma)
2200 x 2285 x 2100 mm
Kb. súly
4500 kg
Gyártó
BERNARDO
Tulajdonságok

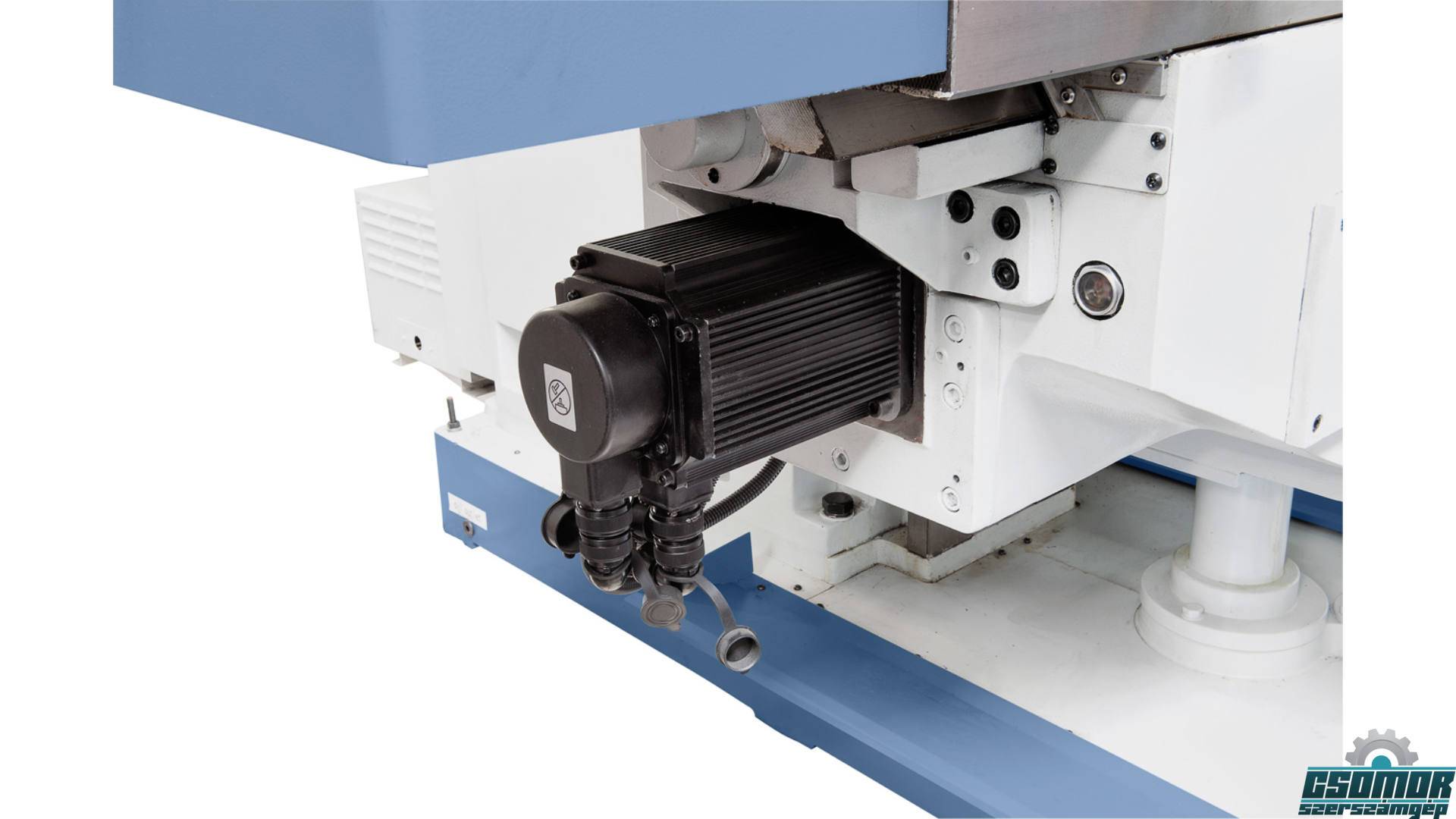

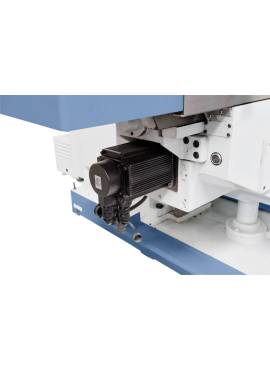

- Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotoros meghajtással
- Csekély Slip-Stick-hatás "Csúszik-Ragad"-hatás a Turcite-B-bevonat által az x-tengelyen
- Felsőkar áttekinthetően felépített kapcsolóművel az orsó fordulatszámához
- Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
- Edzett, nitridált és csiszolt, olajfürdőben futó fogaskerekek
- Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű
- Központi kenéssel a vezetőpályákhoz felszerelt
- A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsó fordulatszámok és előretolások optimális összeegyeztetése által
- Nagyra dimenzionált fecskefark-vezető az x-tengelyen, derékszögű-vezető az y- és z-tengelyen nagyobb stabilitást biztosítanak
Szállítási terjedelem

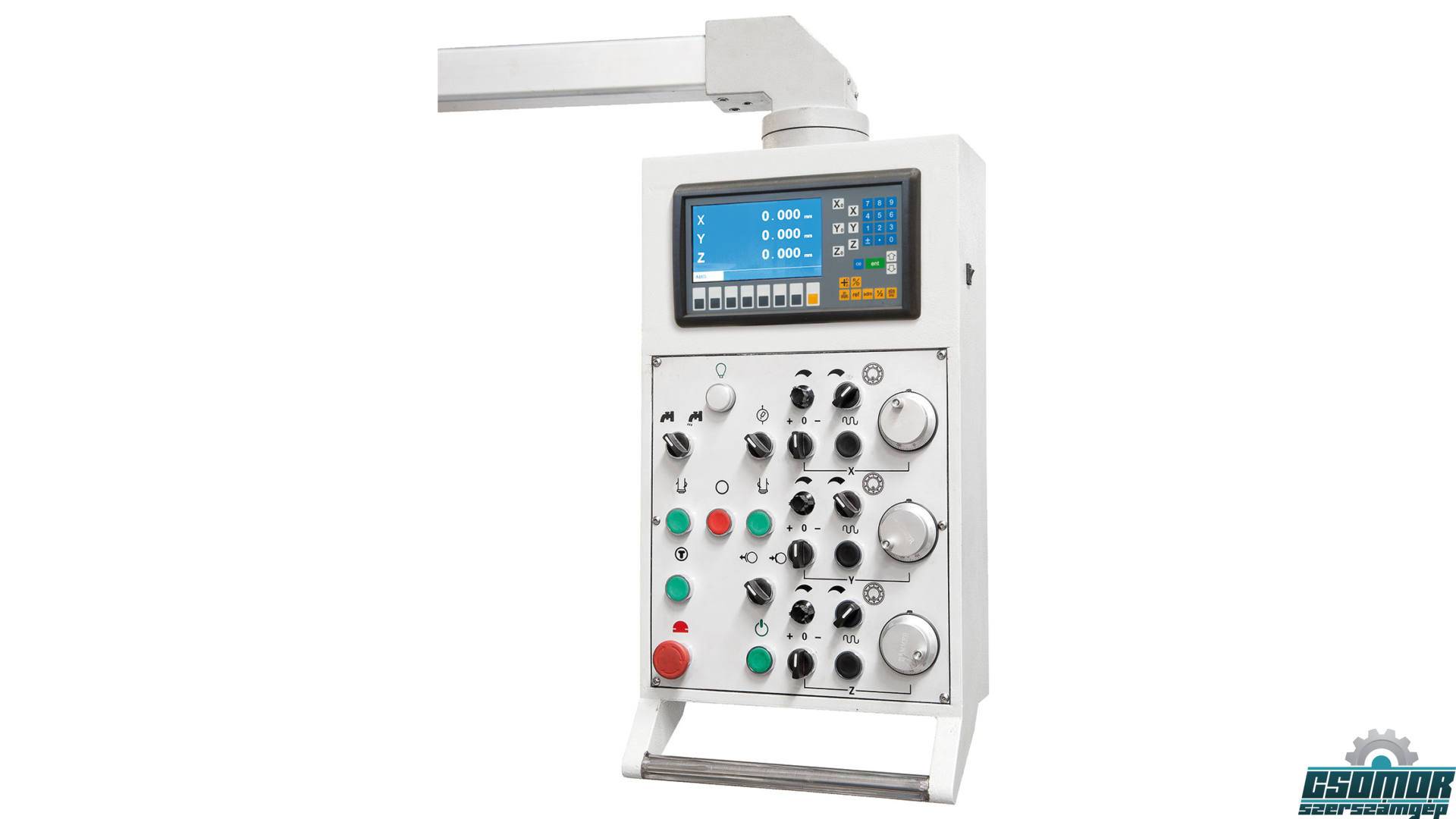

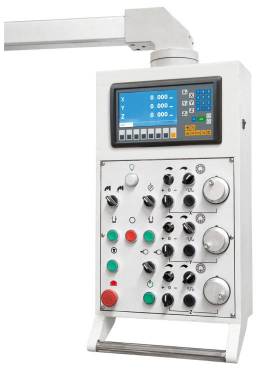

- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Elektronikus kézi kerekek
- Szorítóorsó
- Hűtőanyag-berendezés
- Hűtőanyag-kád
- LED-géplámpa

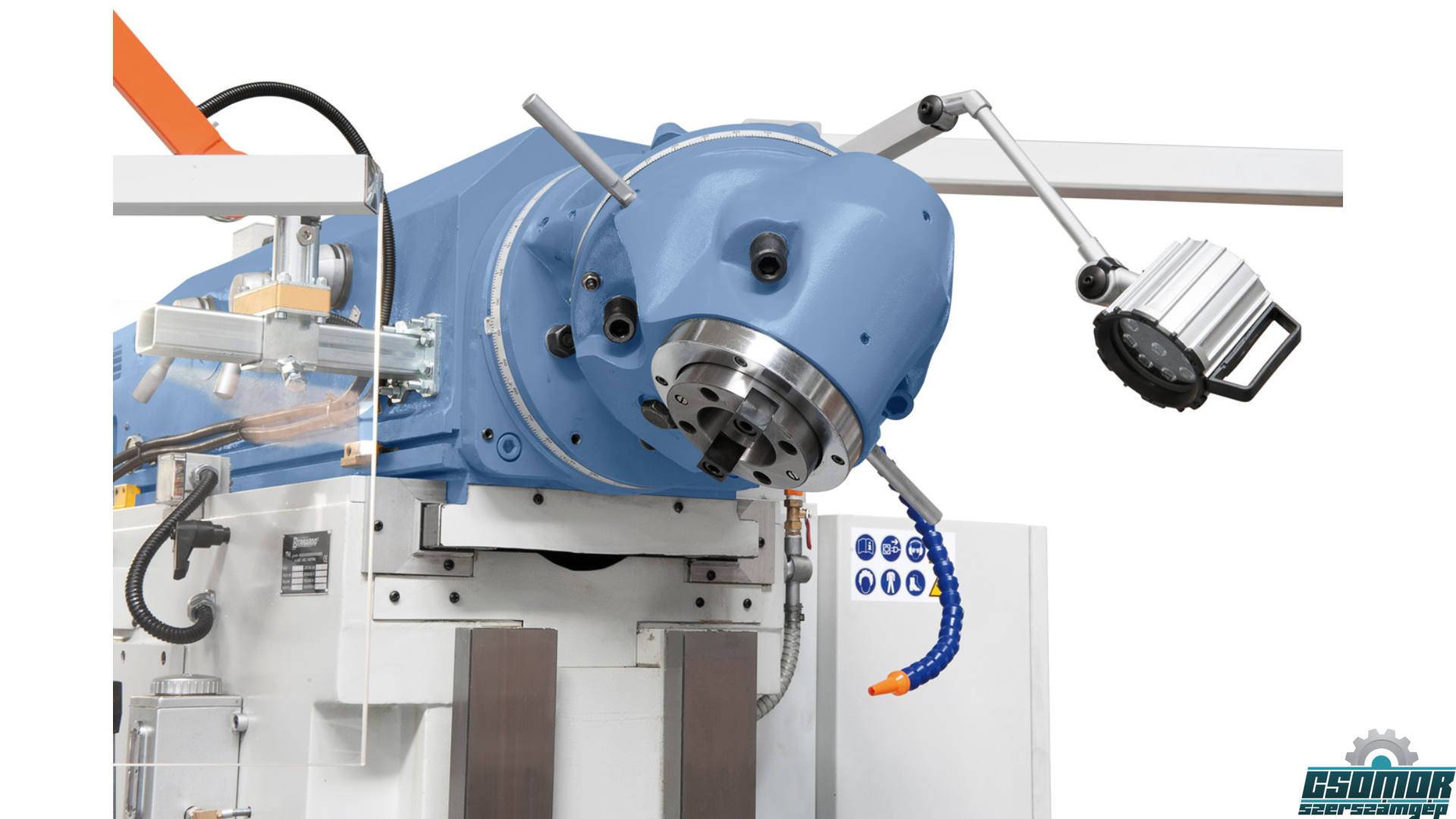

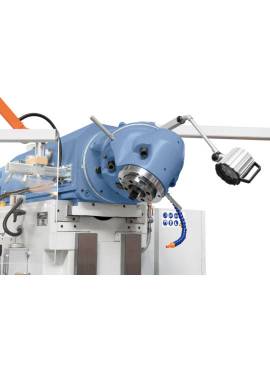

- Univerzális marófej
- Univerzális védőberendezés
- Orsófék
- Golyós-körbefutó orsók minden tengelyen
- Automatikus központi kenés
- Kombi-feltűző-marótüske
- Alkalmazási szerszám
