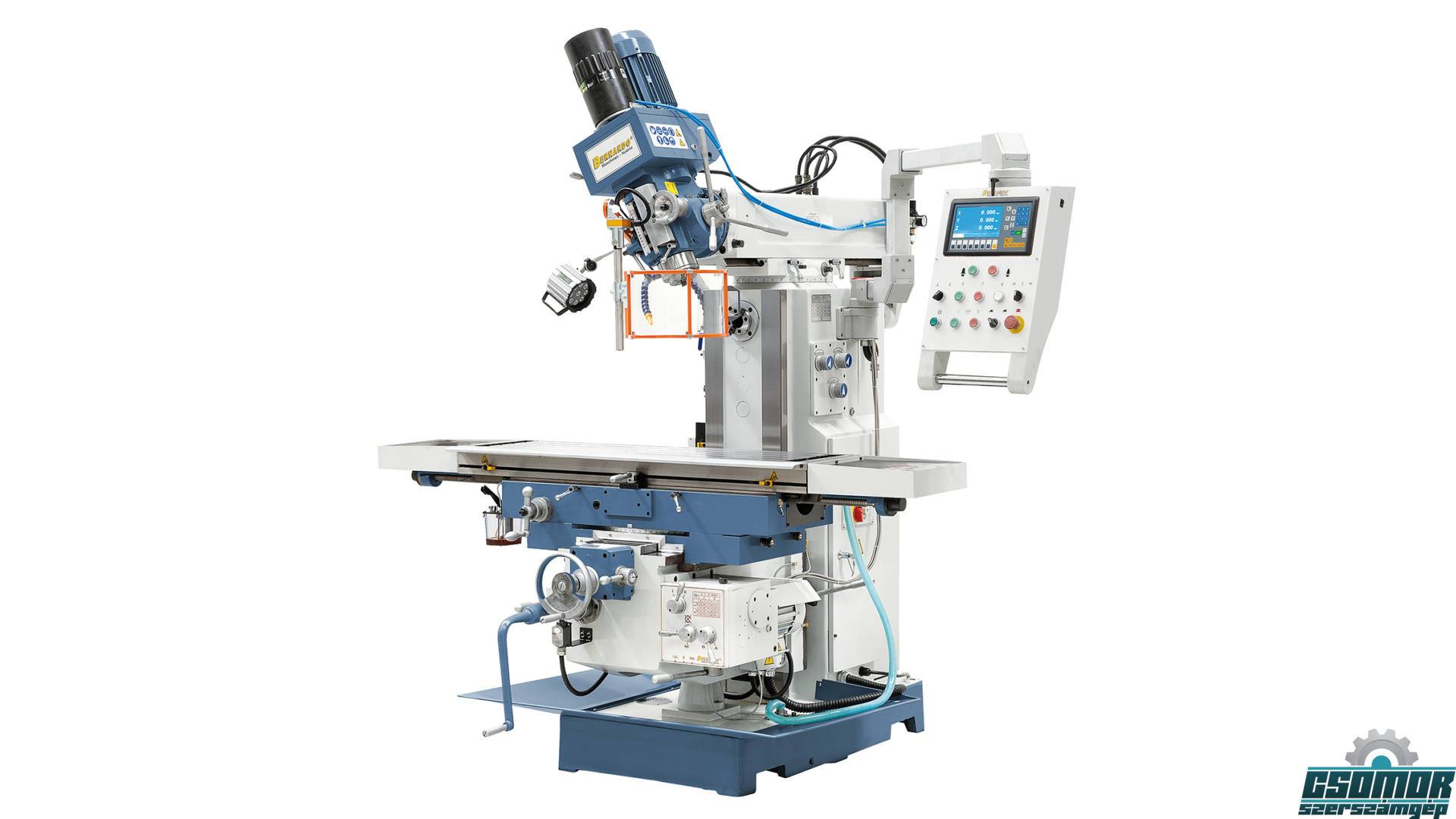

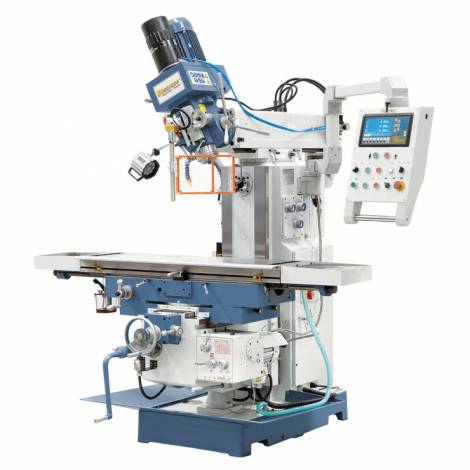

UWF 95 N univerzális marógép
Vissza
Univerzális marók
Az UWF 95 N univerzális marógép - a jól bevált UWF 90 továbbfejlesztése az asztal nagyobb felfogófelülete által bővült alkalmazási területet, valamint nagy kezelői kényelmet kínál az automatikus fúrási előretolás által. Pótlólag ez a modell 1000 mm-es eljárási távot kínál az x-tengelyen, valamint pneumatikus szerszámbefogást.
Cikkszám:
02-1246XL
Gyártó:
BERNARDO
Asztal nagyság
1325 x 320 mm
Orsó felvétel
ISO 40
Orsó fordulatszám függőleges
(8) 90 - 2000 ford./perc
Orsó fordulatszám vízszintes
(12) 40 - 1300 ford./perc
Szegnyereg emelkedés
120 mm
Szegnyereg előretolás
0,08 / 0,15 / 0,25 mm/ford.
Eljárási táv (x / y / z)
1000 / 290 / 400 mm
Hatósugár
150 - 770 mm
Elfordítható asztal
-45° -tól +45° -ig
Orsófej elfordulási tartomány
-90° -tól +90° -ig
Orsó / asztal távolság
120 - 520 mm
Előretolási tartomány – hosszanti
(8) 22 - 420 mm/perc
Előretolás tartomány – kereszt
(8) 22 - 393 mm/perc
Előretolási tartomány - függőleges
(8) 6 -112 mm/perc
Gyorsmenet x-, y- és z-tengely
1290 / 1208 / 513 mm/perc
T-horony nagyság
14 mm
Motor teljesítmény függőleges
2,2 kW
Motor teljesítmény vízszintes
2,2 kW
Gép méretei (Sz x Mé x Ma)
2030 x 1960 x 2400
Kb. súly
2175 kg
Gyártó
BERNARDO
Tulajdonságok
- Automatikus asztali előretolás (8 fokozatú) minden tengelyen gyorsmenet-funkcióval
- Nagyra dimenzionált (1325 x 320 mm) keresztasztal T-hornyokkal
- Nagyobb produktivitás a sorozatszerű digitális 3-tengelyes-helyzetmutató által
- Bővült alkalmazási terület a pótlólagos vízszintes orsó által
- Automatikus szegnyereg-előretoló (0,08 - 0,25 mm/fordulat) a szállítási terjedelemben
- Az átfogó tartozékokat az alapkiszerelés tartalmazza
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- Masszív derékszögű-vezetés az y- és z-tengelyen
- Nehéz gépállvány szürkeöntvényből a vibrálásmentes munkáért
- Jobb- bal oldali berendezés menetvágáshoz
Szállítási terjedelem

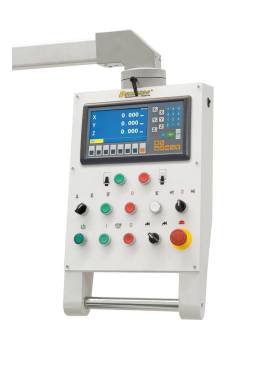

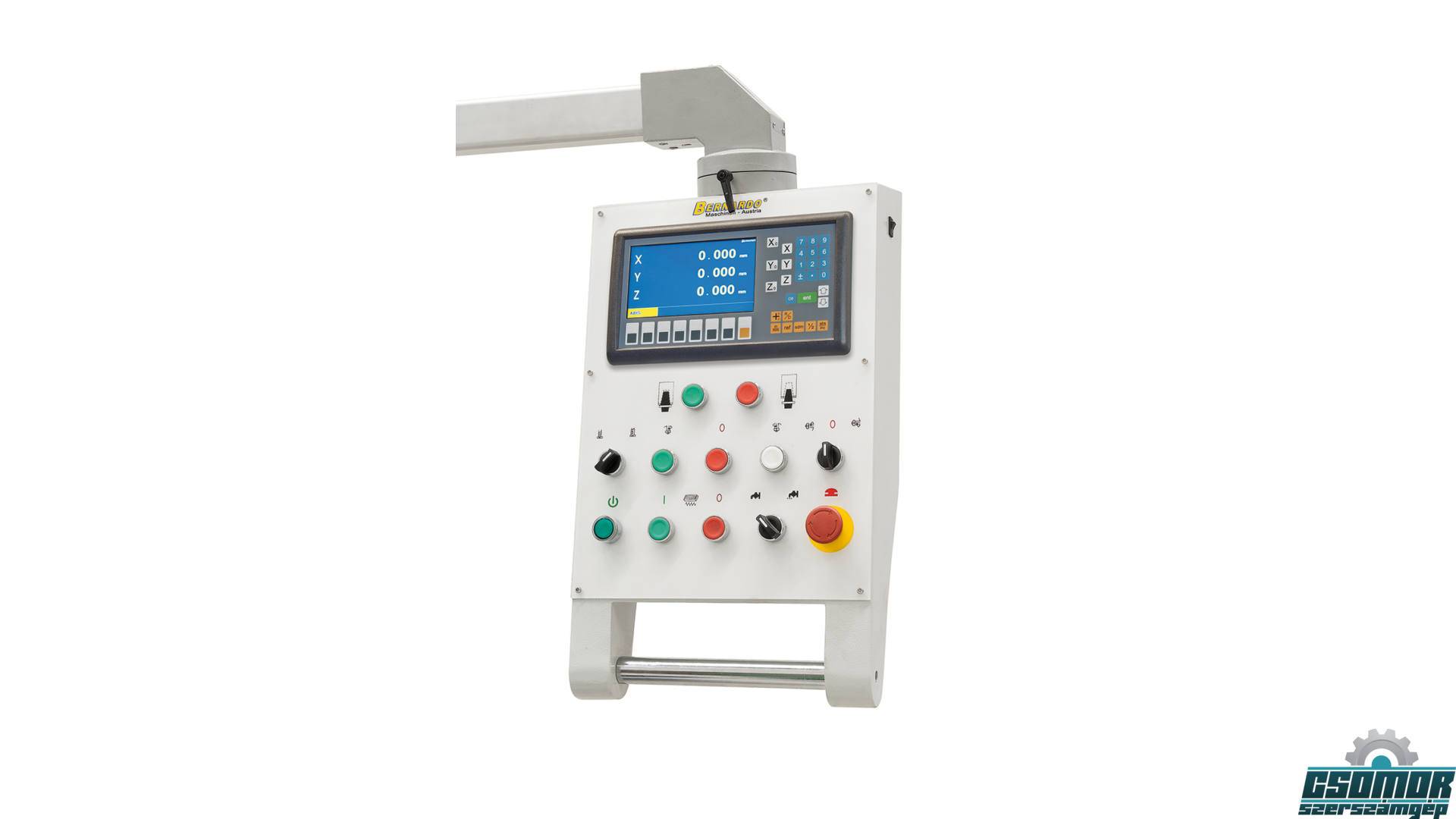

- 3-tengelyes-helyzetmutató
- Szorítóorsó M 16
- Vízszintes ellencsapágy
- Beállítható védőberendezés
- Védőburkolat vízszintes maráshoz
- Hosszú marótüske ISO 40/27 mm, ISO 40/40 mm
- Adapter ISO 40/MK 4, ISO 40/MK 3, ISO 40/MK2
- Hűtőanyag-berendezés
- Pneumatikus szerszám-befogó (DIN 2080)
- LED-géplámpa
