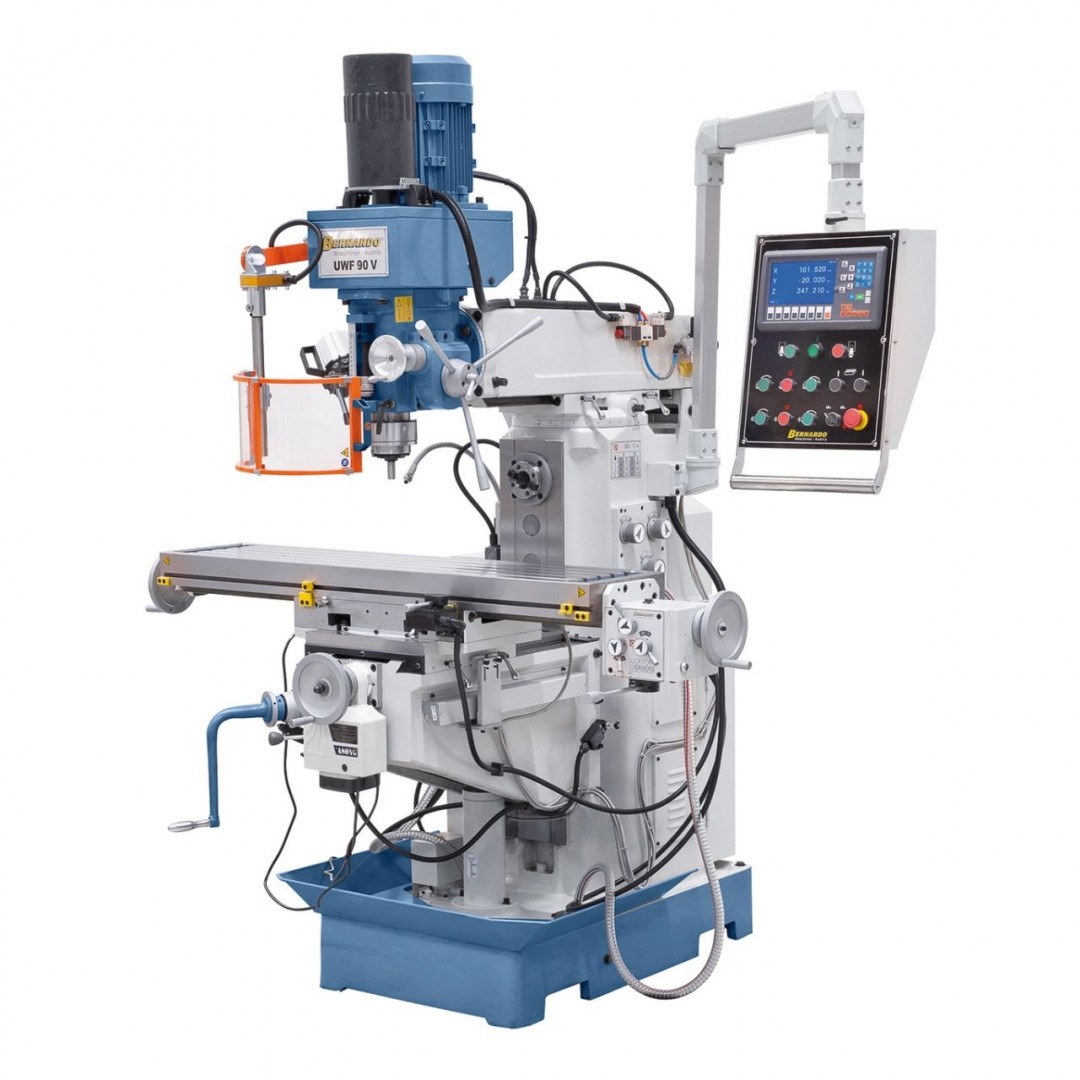

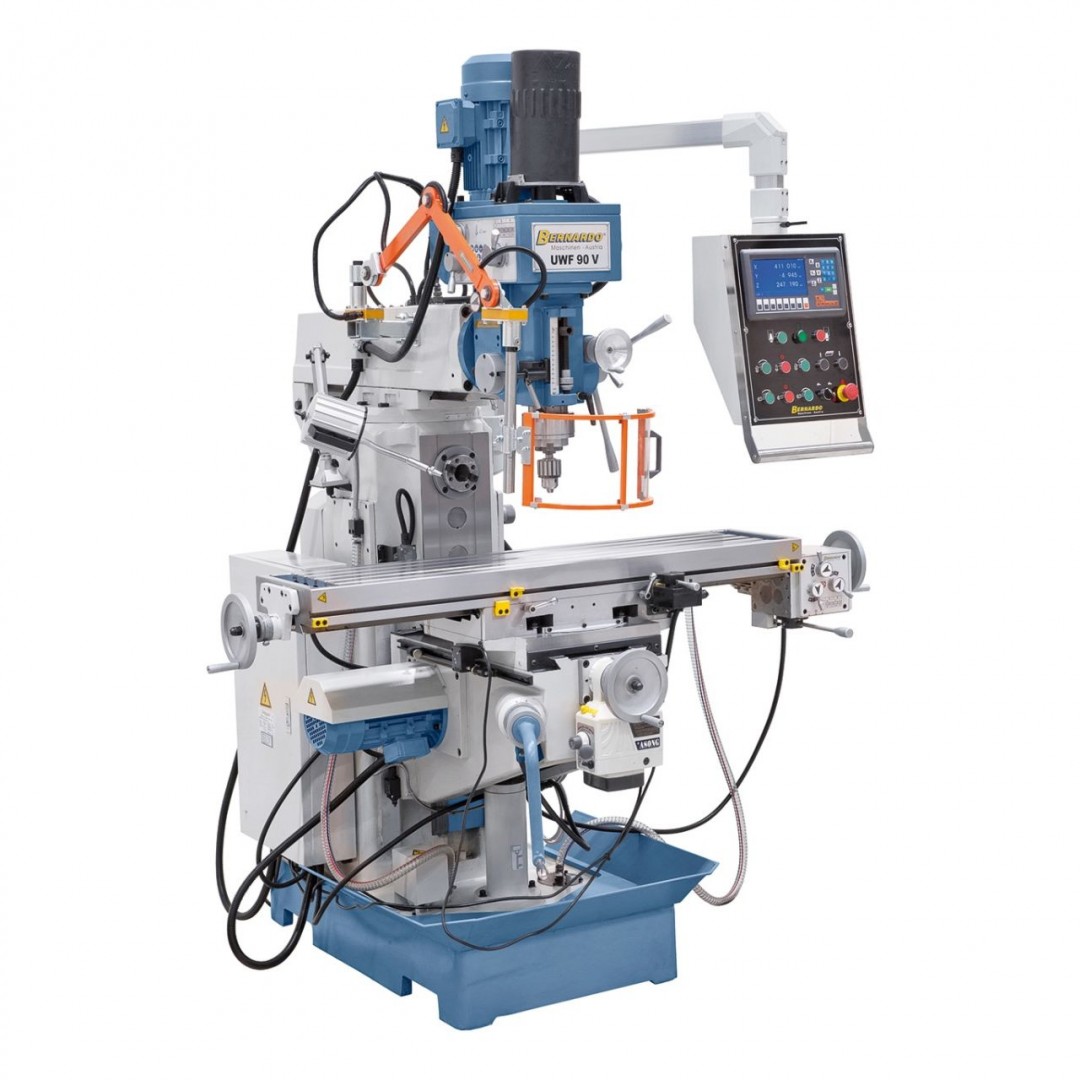

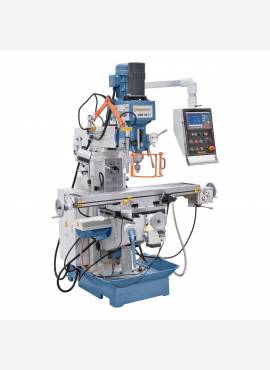

UWF 90 V univerzális marógép pneumatikus szerszámszorítóval

UWF 90 V univerzális marógép pneumatikus szerszámszorítóval
UWF 90 V univerzális marógép pneumatikus szerszámszorítóval
UWF 90 V univerzális marógép pneumatikus szerszámszorítóval
UWF 90 V univerzális marógép pneumatikus szerszámszorítóval
UWF 90 V univerzális marógép pneumatikus szerszámszorítóval
Vissza

Univerzális marók

Az UWF 90 V univerzális marógépet kifejezetten az egyedi munkadarabok és kis sorozatok gazdaságos előállítására tervezték, nagy pontossággal. A nagy felhasználóbarát tulajdonsága által ennek a modellnek az alkalmazása különösen a gépgyártás, ipari berendezések gyártása, a termelés és alkatrész-előállítás számára ajánlott. Ez a modell fel van szerelve egy automatikus orsó-adagolóval is.

Cikkszám:
02-1231XL

Egyedi árajánlatért hívjon, vagy írjon!

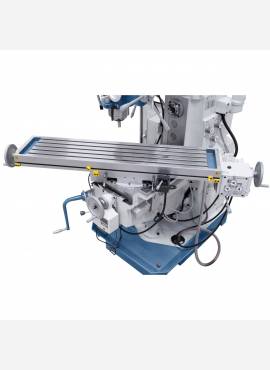

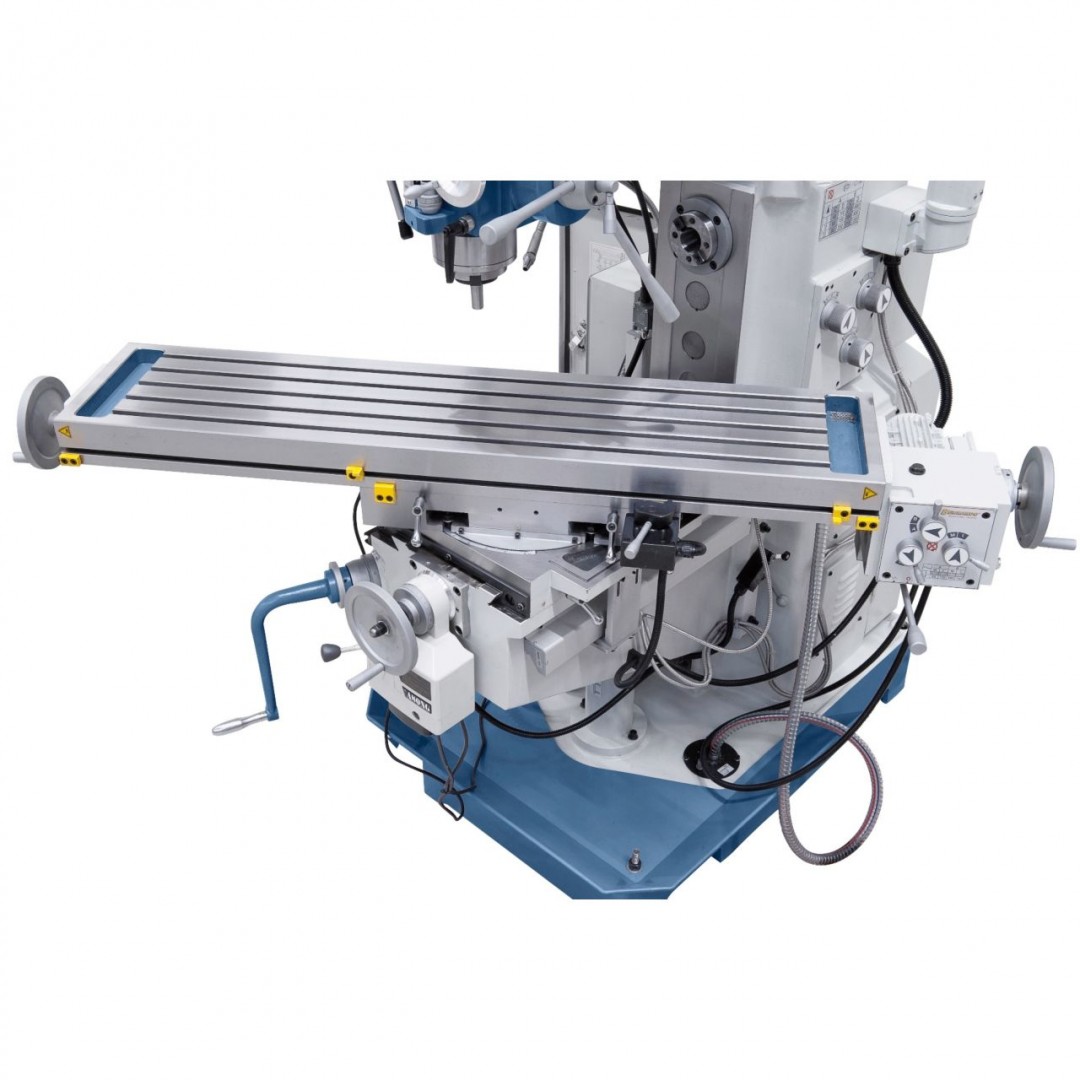

Asztal-nagyság
1270 x 280 mm
Orsó-felvétel
ISO 40
Orsó-fordulatszám függőleges, fokozatmentes
(8) 90–2000 fordulat / perc
Orsó-fordulatszám vízszintes
(12) 40-1300 fordulat / perc
Szegnyereg-emelkedés
120 mm
Szegnyereg-előretolás
0,08 / 0,15 / 0,25 mm / fordulat
Eljárási táv - hosszanti (x)
750 mm *
Eljárási táv- keresztirányú (y)
230 mm
Eljárási táv - függőleges (z)
300 mm
Hatósugár
240 - 740 mm
Elfordítható asztal
-45 ° és + 45 ° között

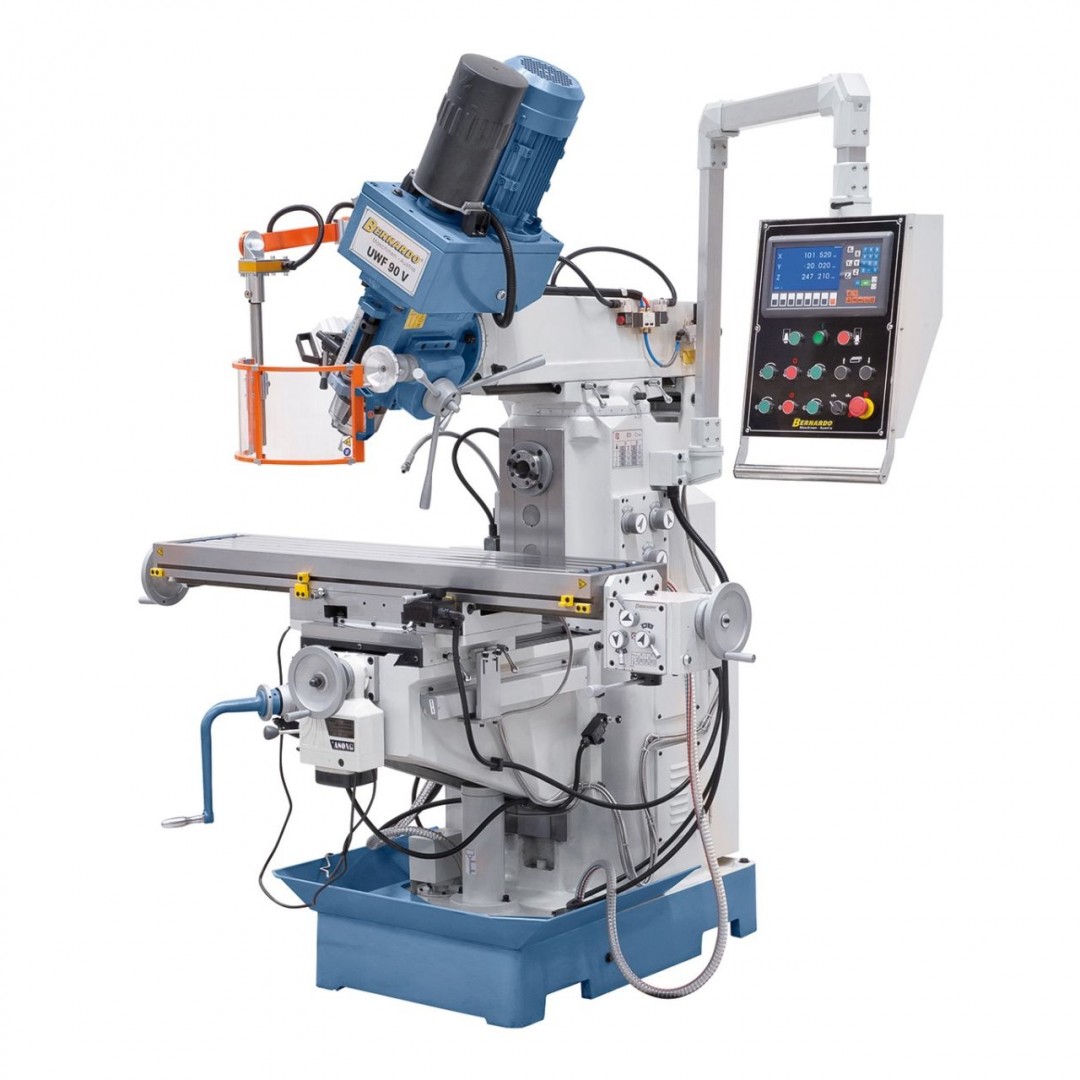

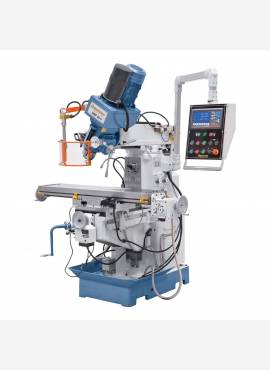

Orsófej - elfordulási tartomány
-90 ° és + 90 ° között
Orsó / asztal távolság
125 - 425 mm
Előretolási tartomány – hosszanti
(8) 32–700 mm / perc
Gyorsmenet z-tengely
660 mm / perc
T-horony nagyság
14 mm
Motor-teljesítmény - függőleges
2,2 kW
Motor-teljesítmény - vízszintes
2,2 kW
Gép méretei (Sz x Mé x Ma)
1750 x 1500 x 2200 mm
Kb. súly
1310 kg
* manuálisan

Tulajdonságok

  • A pneumatikus szerszámrögzítés megkönnyíti a marószerszámok cseréjét
  • Sokoldalú alkalmazási lehetőségek az általános gépiparban, gyártásban, egyedi gyártásban, ...
  • Sorozatszerűen automatikus asztali előretolással az x- és y-tengelyen és gyorsmenet-funkcióval
  • Pozícionáló motor a z-tengelyhez a szállítási terjedelemben
  • Automatikus szegnyereg-előtolás (0,08 - 0,25 mm / fordulat) a szállítási tartozékban
  • Nagy teherbírású gépállvány rezgésmentes munkához
  • Nagyobb produktivitás a sorozatszerű 3-tengelyes digitális kijelzőnek köszönhetően
  • Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
  • Sima futás az olajfürdőben futó földi fogaskerekeknek köszönhetően
  • Ideális egyedi- és kis sorozatokhoz



Szállítási terjedelem

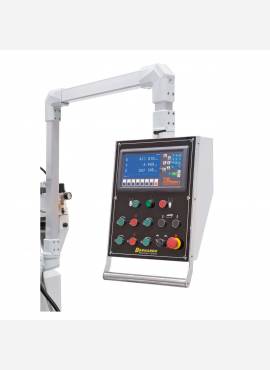

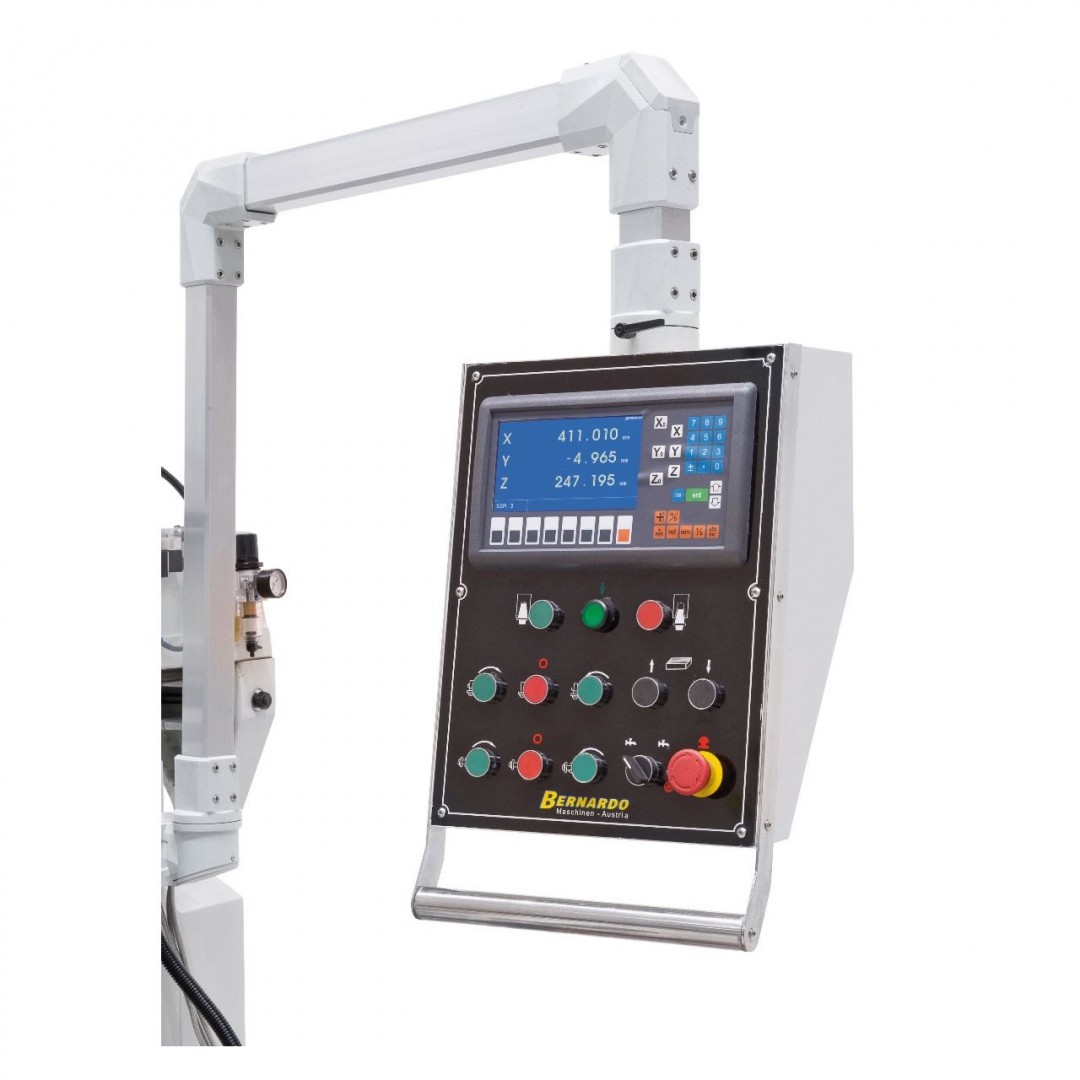

  • 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
  • Pneumatikus szerszám-befogó (DIN 2080)
  • Szorítóorsó M 16
  • Vízszintes ellencsapágy
  • Beállítható védőberendezés
  • Védőburkolat vízszintes maráshoz
  • Adapter ISO 40 / B18, ISO 40 / MK 3
  • Szűkítő hüvely MK 3/2
  • Hosszú marótüske ISO 40/27 mm, ISO 40/32 mm
  • Hűtőanyag-berendezés
  • LED géplámpa
  • Alkalmazási szerszám
