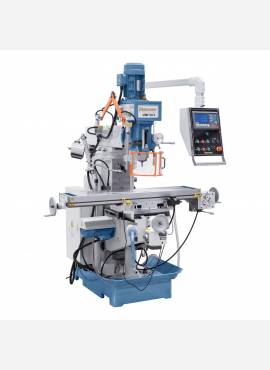

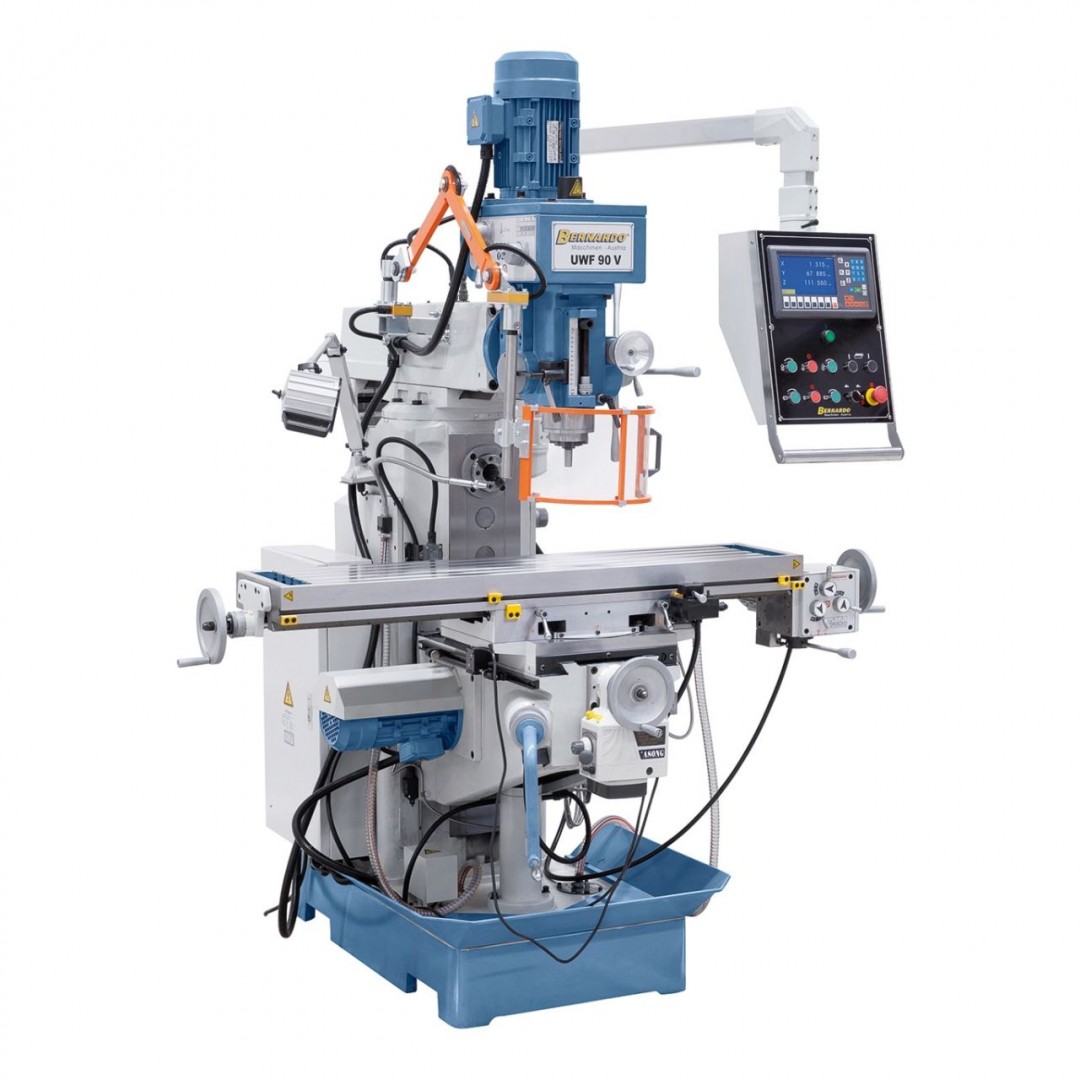

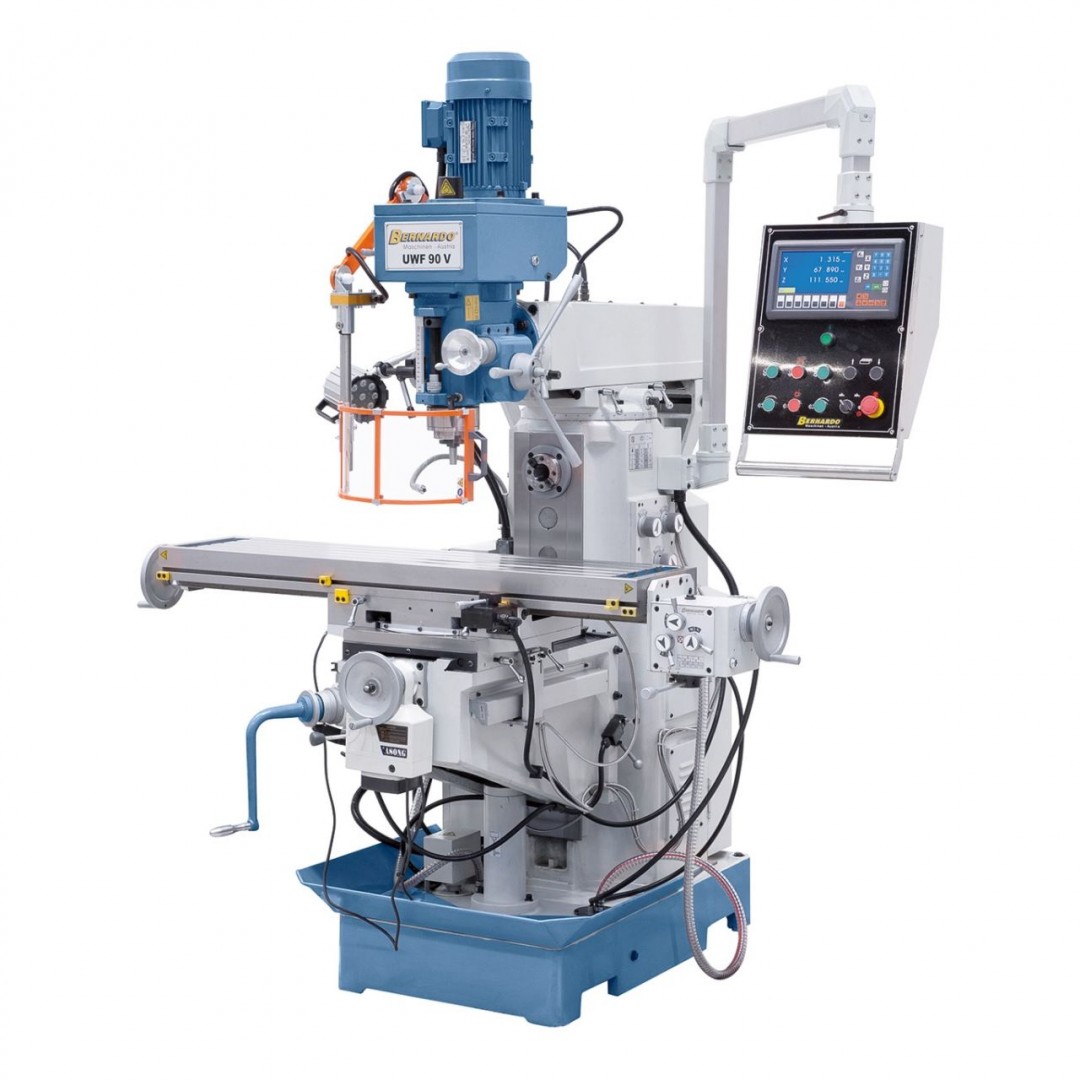

UWF 90 V univerzális marógép
Vissza
Univerzális marók
Az UWF 90 V univerzális marógépet kifejezetten az egyedi munkadarabok és kis sorozatok gazdaságos előállítására tervezték, nagy pontossággal. A nagy felhasználóbarát tulajdonsága által ennek a modellnek az alkalmazása különösen a gépgyártás, ipari berendezések gyártása, a termelés és alkatrész-előállítás számára ajánlott. Ez a modell fel van szerelve egy automatikus orsó-adagolóval is.
Cikkszám:
02-1230XL
Asztal nagyság
1270 x 280 mm
Orsó-felvétel
ISO 40
Orsó-fordulatszám függőleges, fokozatmentes
(8) 90–2000 fordulat / perc
Orsó-fordulatszám vízszintes
(12) 40-1300 fordulat / perc
Szegnyereg-emelkedés
120 mm
Szegnyereg-előretolás
0,08 / 0,15 / 0,25 mm / fordulat
Eljárási táv - hosszanti (x)
750 mm *
Eljárási táv- keresztirányú (y)
230 mm
Eljárási táv - függőleges (z)
300 mm
Hatósugár
240 - 740 mm
Elfordítható asztal
-45 ° és + 45 ° között
Orsófej - elfordulási tartomány
-90 ° és + 90 ° között
Orsó / asztal távolság
125 - 425 mm
Előretolási tartomány - hosszanti
(8) 32–700 mm / perc
Gyorsmenet z tengely
660 mm / perc
T-horony nagyság
14 mm
Motor-teljesítmény - függőleges
2,2 kW
Motor-teljesítmény - vízszintes
2,2 kW
Gép méretei (Sz x Mé x Ma )
1750 x 1500 x 2200 mm
Súly kb.
1310 kg
* manuálisan
Tulajdonságok
- Sokoldalú alkalmazási lehetőségek az általános gépiparban, gyártásban, egyedi gyártásban, ...
- Sorozatszerűen automatikus asztali előretolással az x- és y-tengelyen és gyorsmenet-funkcióval
- Pozícionáló motor a z-tengelyhez a szállítási terjedelemben
- Automatikus szegnyereg-előtolás (0,08 - 0,25 mm / fordulat) a szállítási tartozékban
- Nagy teherbírású gépállvány rezgésmentes munkához
- Nagyobb produktivitás a sorozatszerű 3-tengelyes digitális kijelzőnek köszönhetően
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- Sima futás az olajfürdőben futó földi fogaskerekeknek köszönhetően
- Ideális egyedi- és kis sorozatokhoz
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M 16
- Vízszintes ellencsapágy
- Beállítható védőberendezés
- Védőburkolat vízszintes maráshoz
- Adapter ISO 40 / B18, ISO 40 / MK 3
- Szűkítő hüvely MK 3/2
- Hosszú marótüske ISO 40/27 mm, ISO 40/32 mm
- Hűtőanyag-berendezés
- LED géplámpa
- Alkalmazási szerszám
