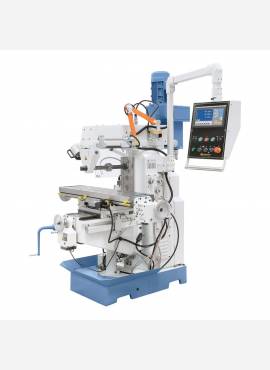

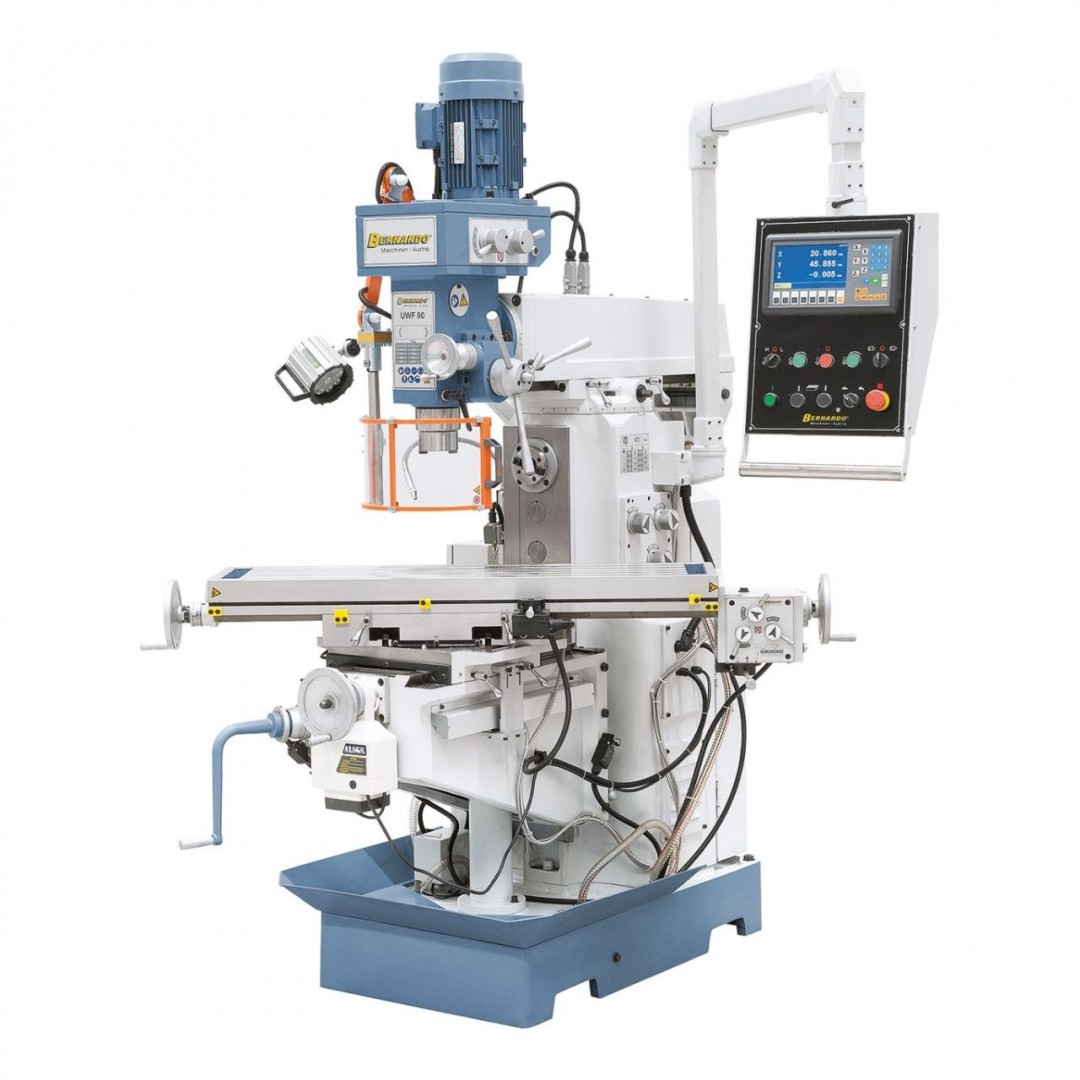

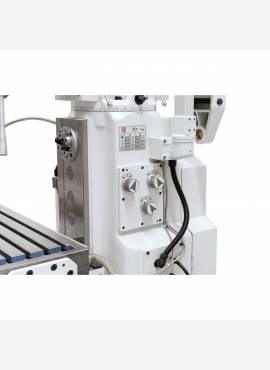

UWF 90 univerzális marógép + 3 tengelyes digitális mutató
Vissza
Univerzális marók
Az univerzális marógép UWF 90 sorozatszerűen előretolóval felszerelt az x- és y-tengelyen. Az asztal-emelés (z-tengely) kényelmesen pozícionáló motor segítségével történik. A sokoldalú alkalmazási lehetőség és az átfogó szállítási terjedelem által a gép optimális mechanikai műhelyek, szerelőüzemek, gépgyártás, stb. számára.
Cikkszám:
02-1227XL0
Asztal mérete
1270 x 280 mm
Orsó felfogás
ISO 40
Orsó fordulatszám függőleges
(8) 115 - 1750 ford./perc

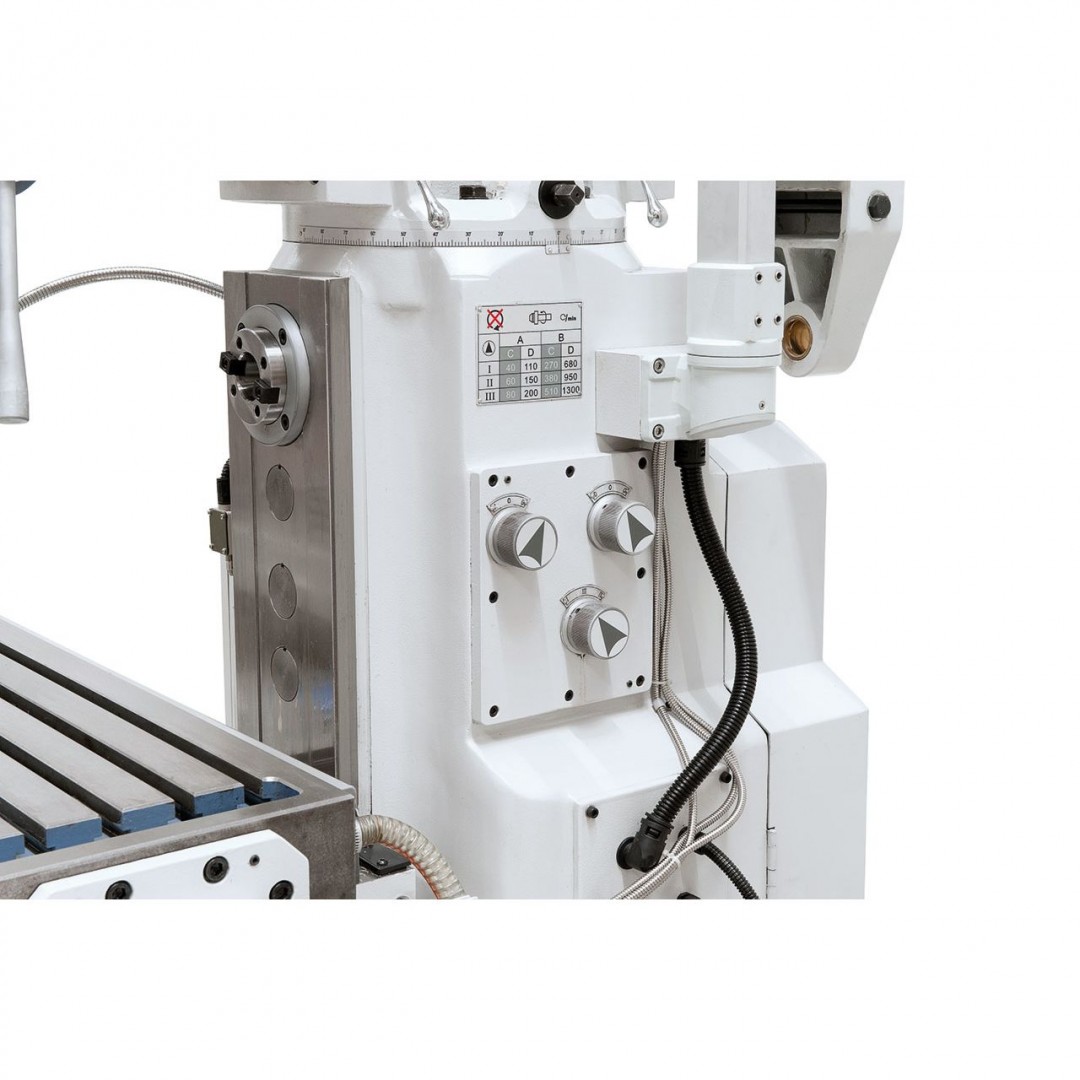

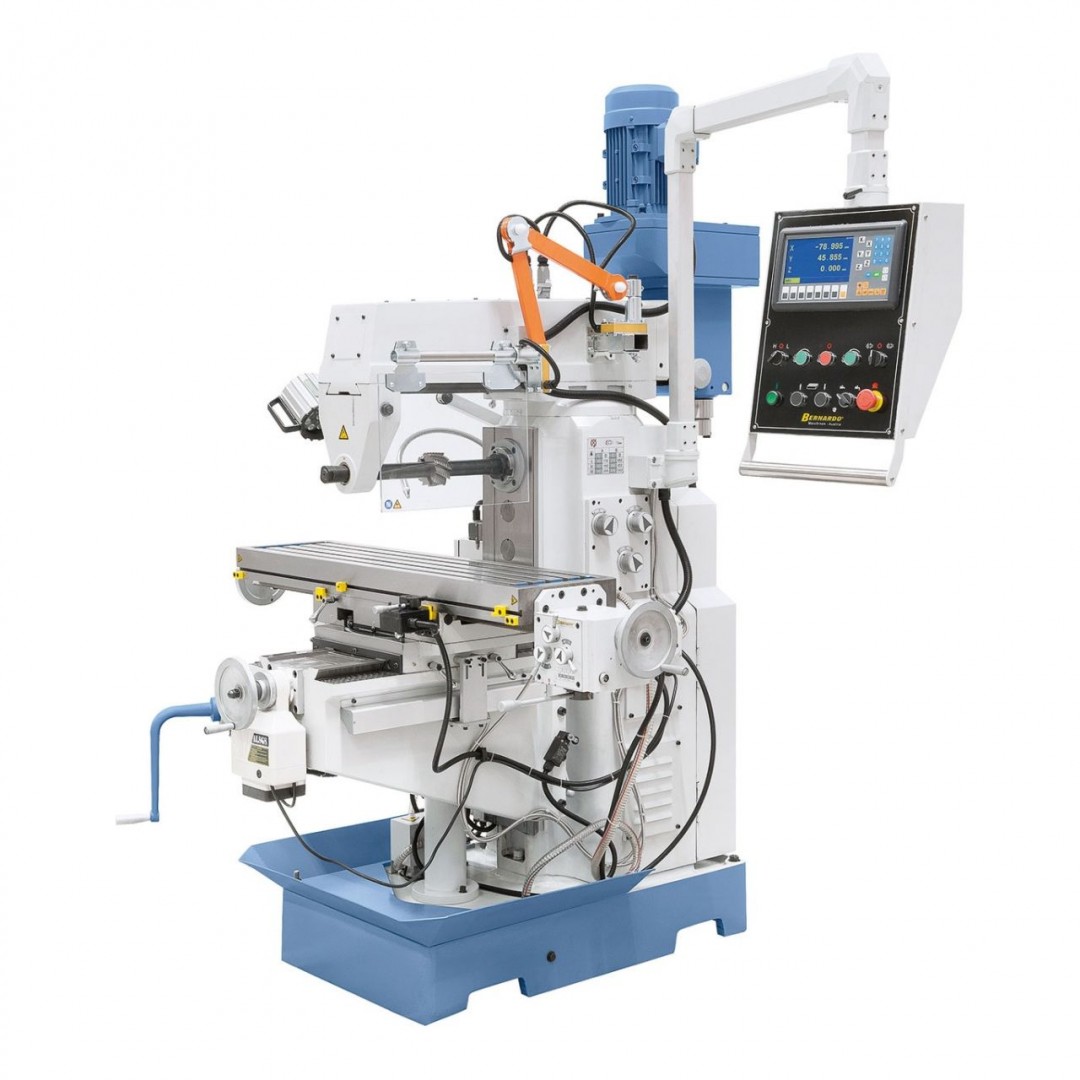

Orsó fordulatszám vízszintes
(12) 40 - 1300 ford./perc
Fúrási mélység
125 mm
Eljárási táv (x / y / z)
750 mm * / 230 mm / 300 mm
Orsó / asztal távolság
35 - 350 mm
Hatósugár
170 - 750 mm
Asztal elfordulása
-45° -tól +45°-ig
Orsófej elfordulási tartomány

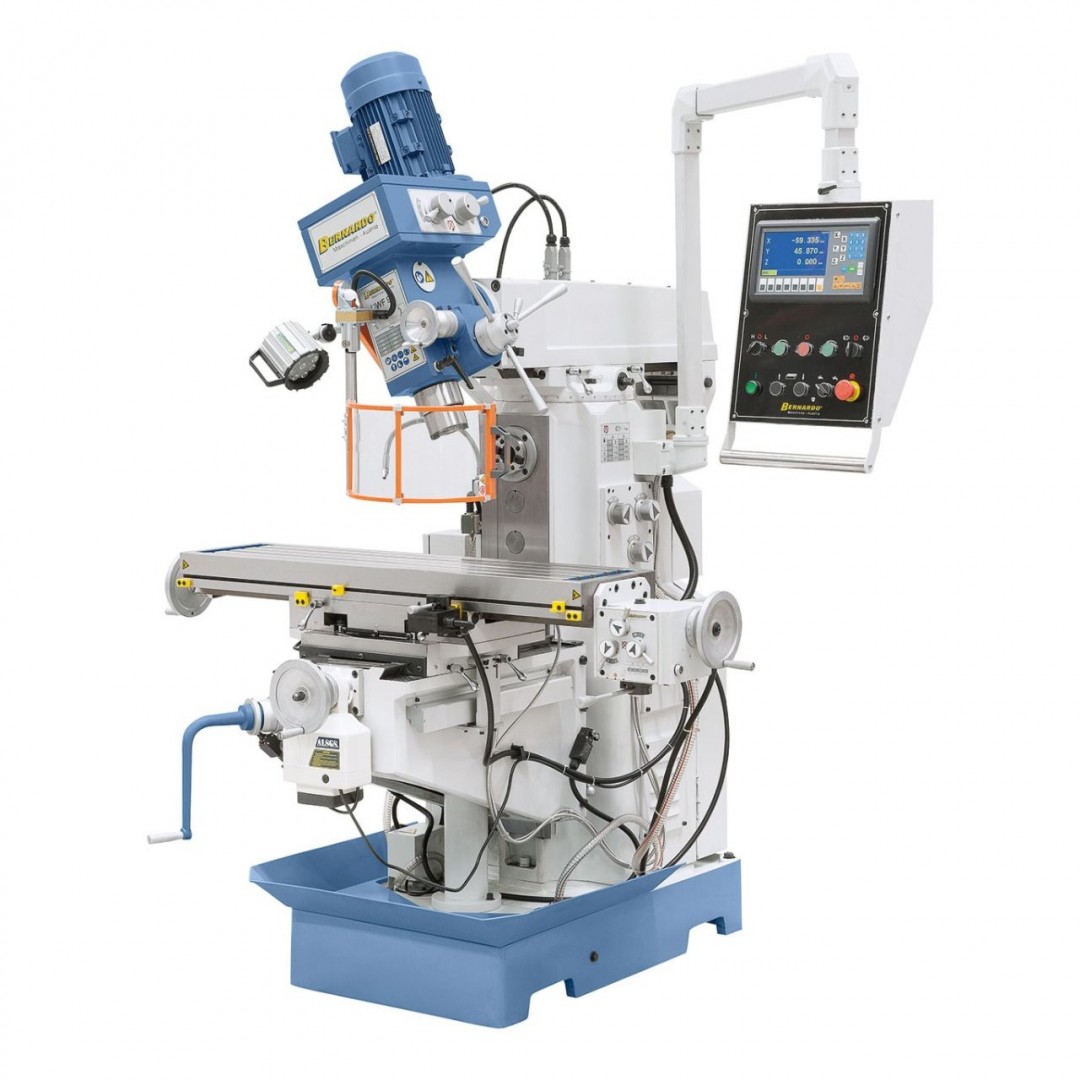

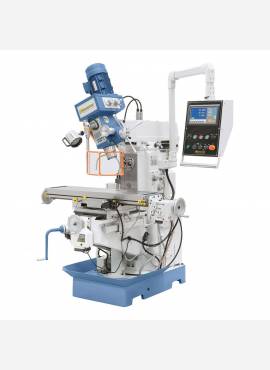

-90°-tól +90°-ig
Előretolási tartomány - hosszanti
(8) 32 - 700 mm/perc
Gyorsmenet y-tengely
660 mm/perc
T-horony mérete
14 mm
Motor-teljesítmény - függőleges
0,85 / 1,5 kW
Motor teljesítmény vízszintes
2,2 kW
Gép méretei (Sz x Mé x Ma)
1750 x 1500 x 2200 mm
Súly kb.
1300 kg
* manuálisan
Tulajdonságok
- Sorozatszerűen automatikus asztali előretolással az x- és y-tengelyen és gyorsmenet-funkcióval
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen megmunkált felületű
- Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében
- Fecskefark-vezetés utánállítható ékvezetőkkel mind a 3 tengelyen
- Pozícionáló motor a z-tengelyhez a szállítási terjedelemben
- Nagy fordulatszám- és előretolási tartomány
- Optimálisan alkalmas egyedi- és kisszériákhoz
- A körmozgás nagy pontossága a kúpgörgős-csapágy által
- Jobb-bal oldali berendezés menetvágáshoz
Szállítási terjedelem
- 3 tengelyes helyzetmutató ES-12 H LCD kijelzővel
- Szorítóorsó M 16
- LED géplámpa
- Hűtőfolyadék-berendezés
- Automatikus asztali előretoló az x- és y-tengelyen
- Pozícionáló motor a z-tengelyen
- Adapter ISO 40/B 18, ISO 40/MK 3
- Szűkítő hüvely MK 3/2
- Hosszú marótüske 27 mm
- Vízszintes ellencsapágy
- Állítható védőburkolat
- Védőburkolat vízszintes maráshoz
- Alkalmazási szerszám
Szállítható külön tartozék
- Hidraulikus gépsatu VH 125 forgótányérral VH 125 (Nr: 28-2089)
- Nagybefogású-gépsatu FJ 125 (Nr: 28-2086)
- Fél-univerzális osztófej BS-1 (Nr: 27-1046)
- Vízszintes- és függőleges kerekasztal HV 10 (Nr: 27-1002)
- Szorítószerszám szortiment 58-részes, 14 mm / M 12 (Nr: 28-1001)
- Párhuzamos alátét-tétel 28-részes (Nr: 35-1020)
- Szármaró TiN-bevont, 20 részes (Nr: 42-1020)
- Sík- és kiesztergáló fej szett diam. 75 mm, inkl. fúró rudak (Nr: 25-1020)
- Szár-nagyoló maró HSS TIN-bevont (Nr: 42-1016)
- Maró-szorítófogó tokmány ER-szett, ISO 40,3-25 mm (Nr: 26-1011)
- Frekvenciaváltó fokozatmentes z-tengelyes előtoláshoz (Nr: 53-1020)
- Gépsaru NE 160 (Nr: 53-2012)
