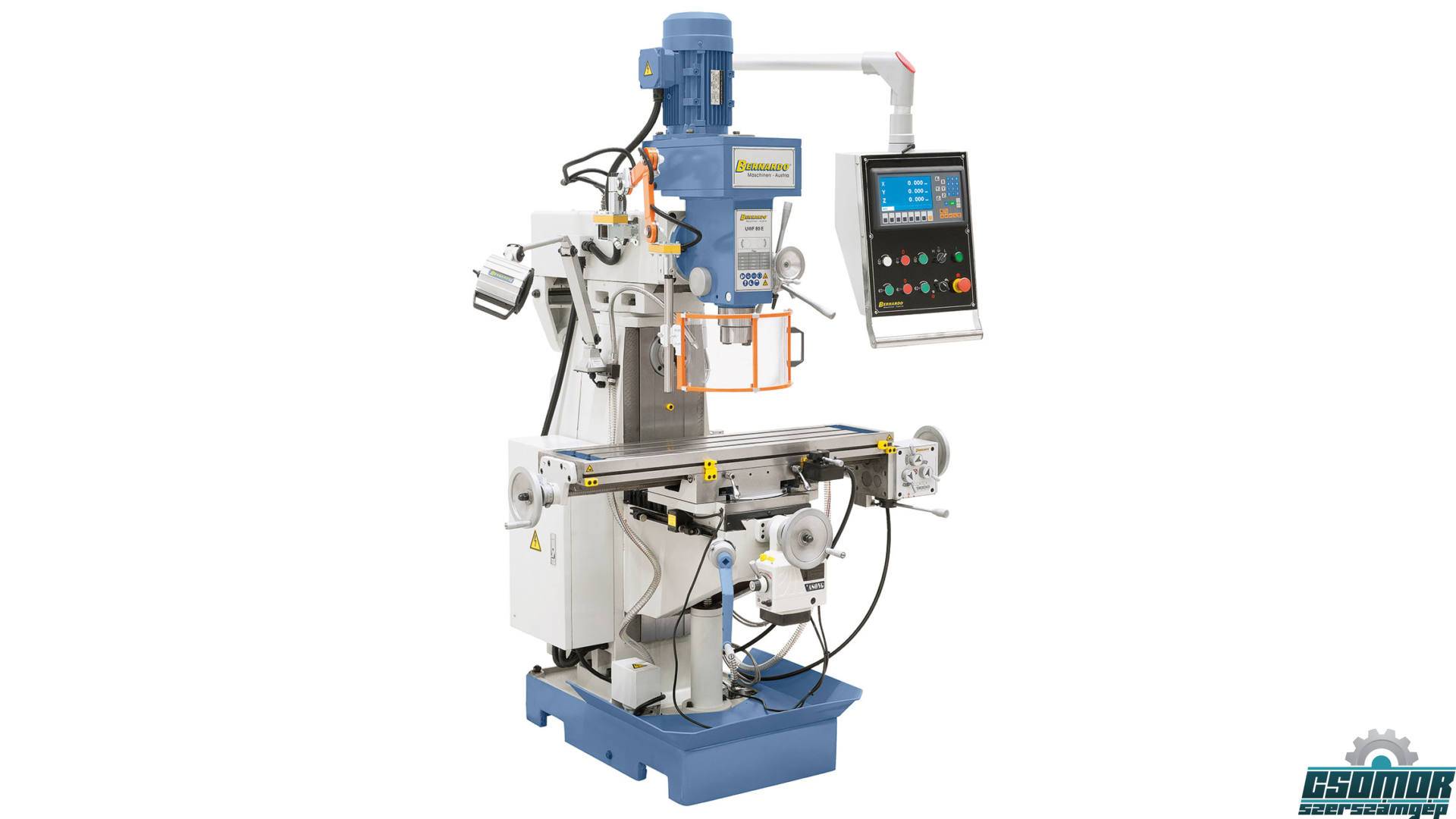

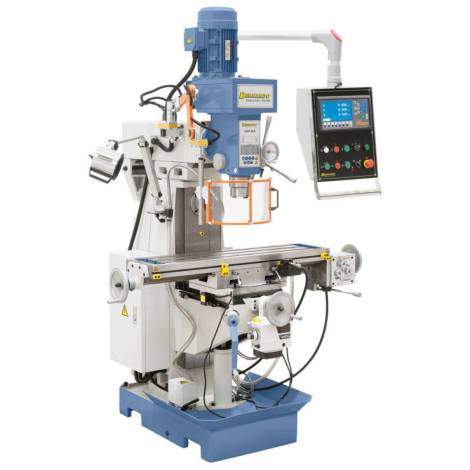

UWF 80 E marógép 3-tengelyes digitális kijelzővel és y-előretoló
Vissza
Univerzális marók
A robusztus univerzális marógép UWF 80 E a vízszintes és függőleges orsó kombinációja által egyedi- és kisszériák gyártásáraalkalmas. Az asztal 1000 x 240 mm-es felfogófelülete által anagyobb munkadarabok is egyszerűen megmunkálhatók.
Cikkszám:
02-1211BXL
Gyártó:
BERNARDO
Asztal-nagyság
1000 x 240 mm
Orsó-felvétel
ISO 40
Orsó fordulatszám - függőleges
(8) 115 - 1750 ford./perc
Orsó fordulatszám - vízszintes
(9) 60 - 1350 ford./perc
Szegnyereg-emelkedés
125 mm
Eljárási táv - hosszanti (x)
590 mm
Eljárási táv - keresztirányú (y)
180 mm
Eljárási táv - függőleges (z)
320 mm
Orsó / asztal távolság
0 - 375 mm
Hatósugár
230 - 685 mm
Elfordítható asztal
-45° -tól +45° -ig
Orsófej elfordulási tartomány
-90° -tól +90° -ig
Előretolási tartomány, hosszanti
(8) 32 - 700 mm/perc
T-horony nagyság
16 mm
Függőleges motor-teljesítmény
0,85 / 1,5 kW
Vízszintes motor-teljesítmény
1,5 kW
Gép méretei (Sz x Mé x Ma)
1500 x 1430 x 2100 mm
Kb. súly
980 kg
Gyártó
BERNARDO
Tulajdonságok
- Sokoldalú alkalmazási lehetőség a vízszintes, ill. függőleges orsó által
- Maróasztal 45° jobbra - balra elfordítható
- A körmozgás nagy pontossága a kúpgörgős csapágy által (≤0,015 mm)

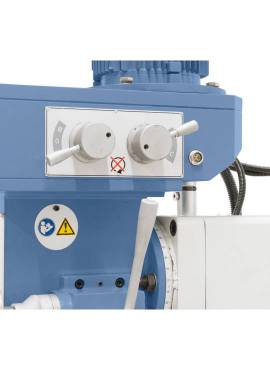

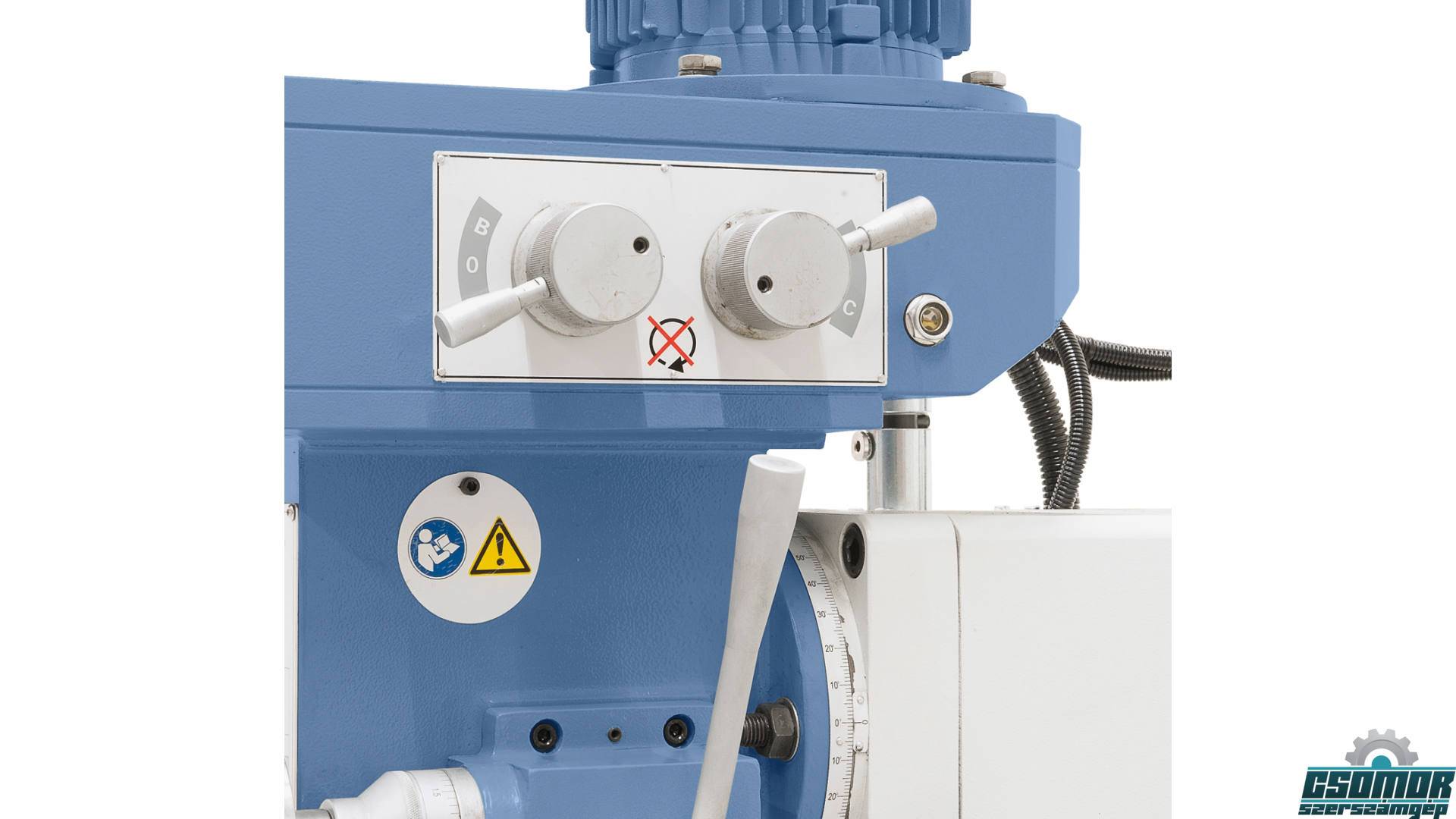

- A maróorsók kényelmes fordulatszám-beállítása
- Elfordítható marófej -90° -tól +90° -ig
- Asztal-felfogófelület 1000 x 240 mm
- Automatikus asztali előretolás az x- és y-tengelyen gyorsmenettel
- Marás: szegnyereg-állítás kézikerék által
- Fúrás: szegnyereg-állítás csillagfogantyú által
- Kézi durva-előretolás kézi finom-előretolásra kuplung segítségével átkapcsolható
- Jobb- bal oldali berendezés menetvágáshoz
- A hajtóműfej fecskefark-vezetése
- Precízen kidolgozott felületű keresztasztal T-hornyokkal
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M 16
- LED-géplámpa
- Hűtőanyag-berendezés
- Automatikus maróasztal-előretoló x-tengelyhez:
- Automatikus maróasztal-előretoló y-tengelyhez
- Adapter ISO 40/MK 3
- Adapter ISO 40/MK 2
- Adapter ISO 40/B 18
- Hosszú marótüske ISO40/27 mm
- Beállítható védőberendezés

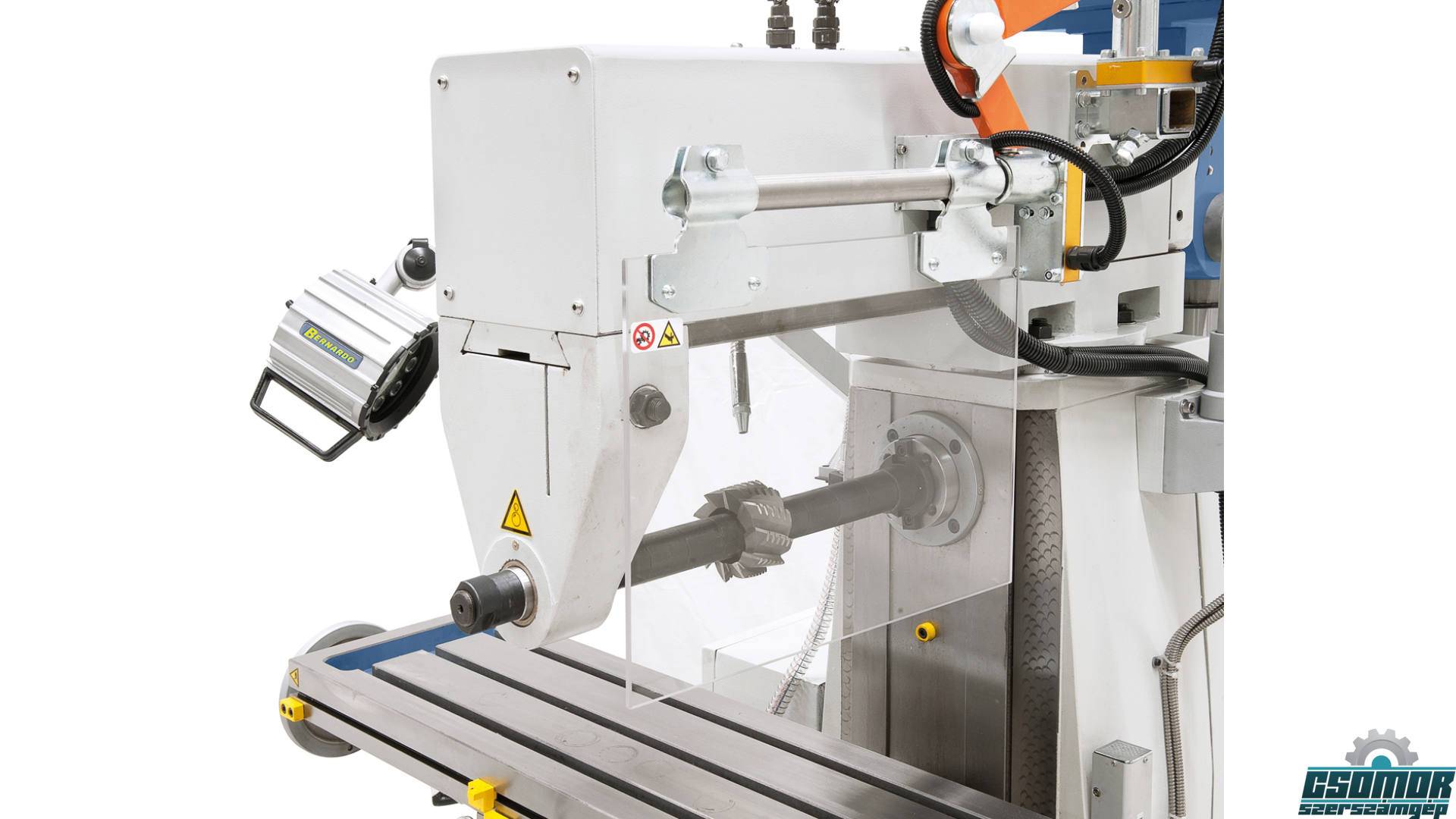

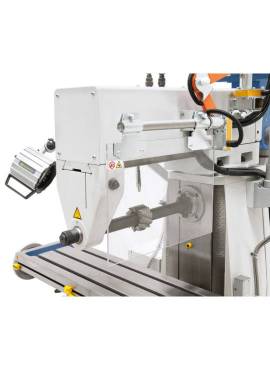

- Védőburkolat vízszintes maráshoz
- Vízszintes ellencsapágy
