UWF 200 Servo univerzális marógép
Vissza
Univerzális marók

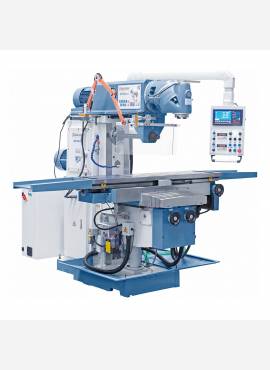

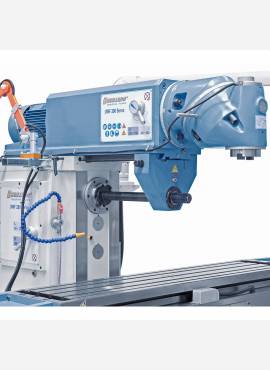

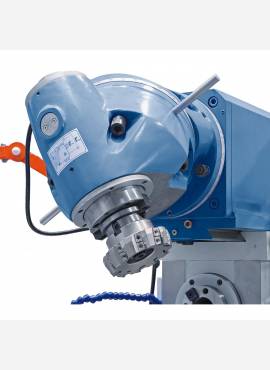

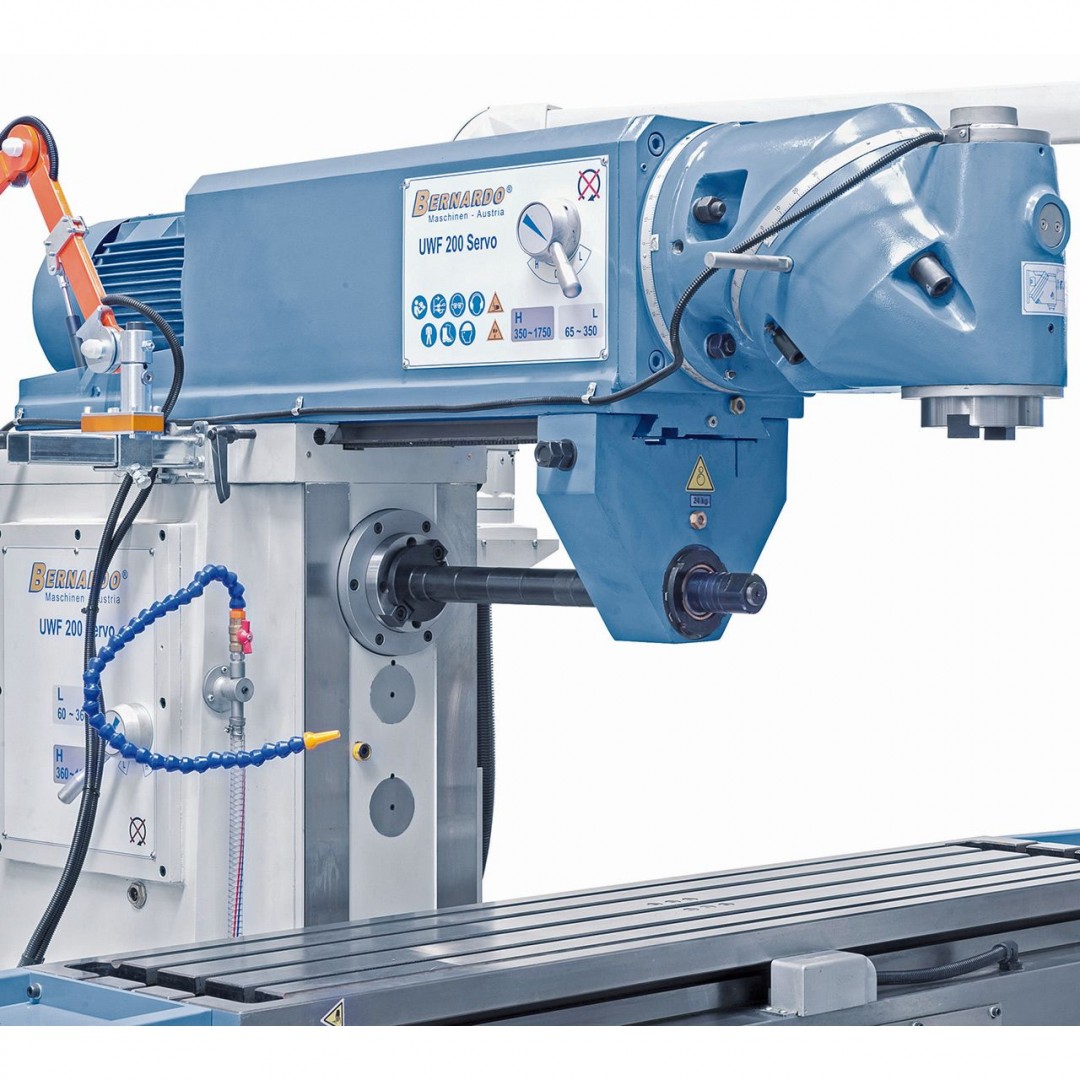

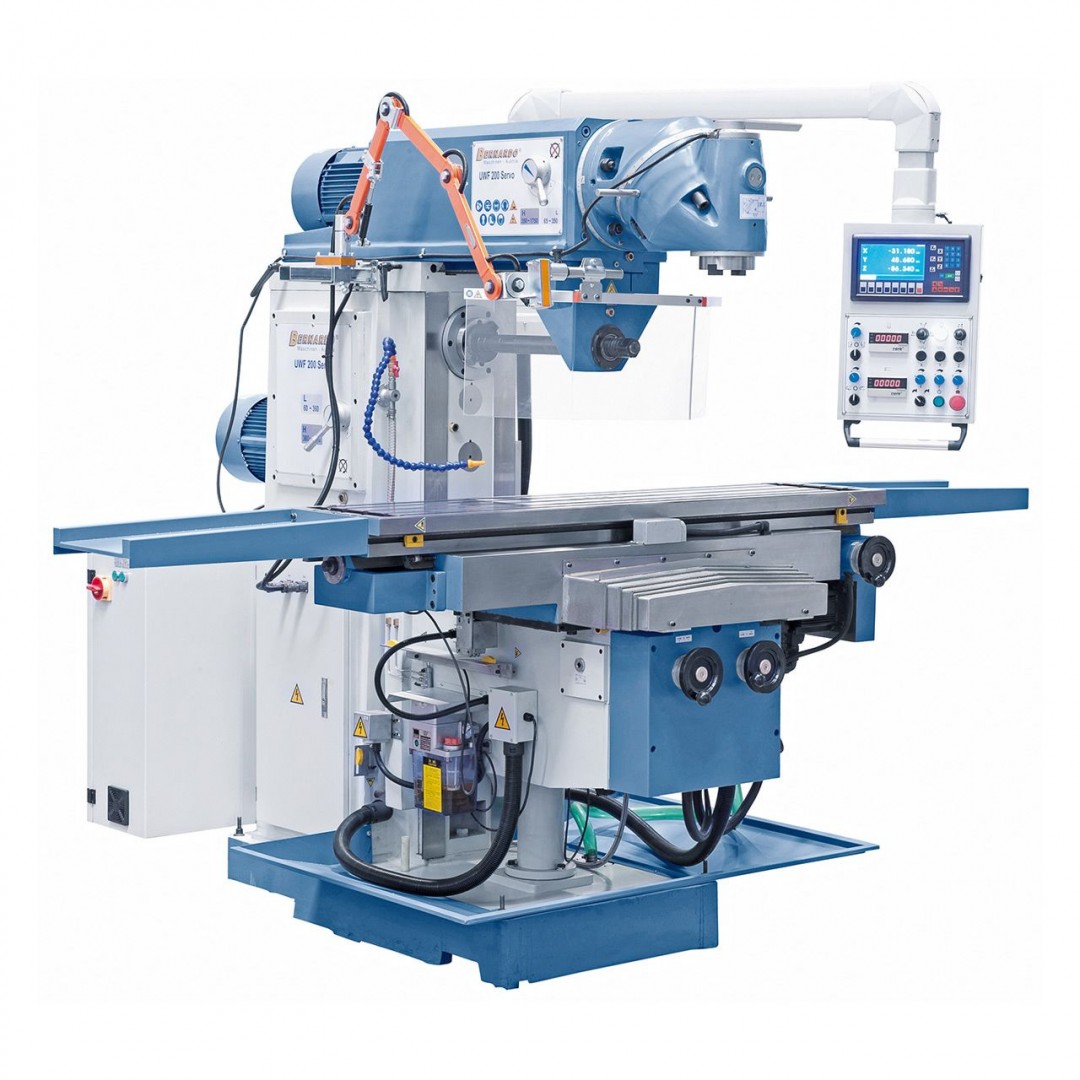

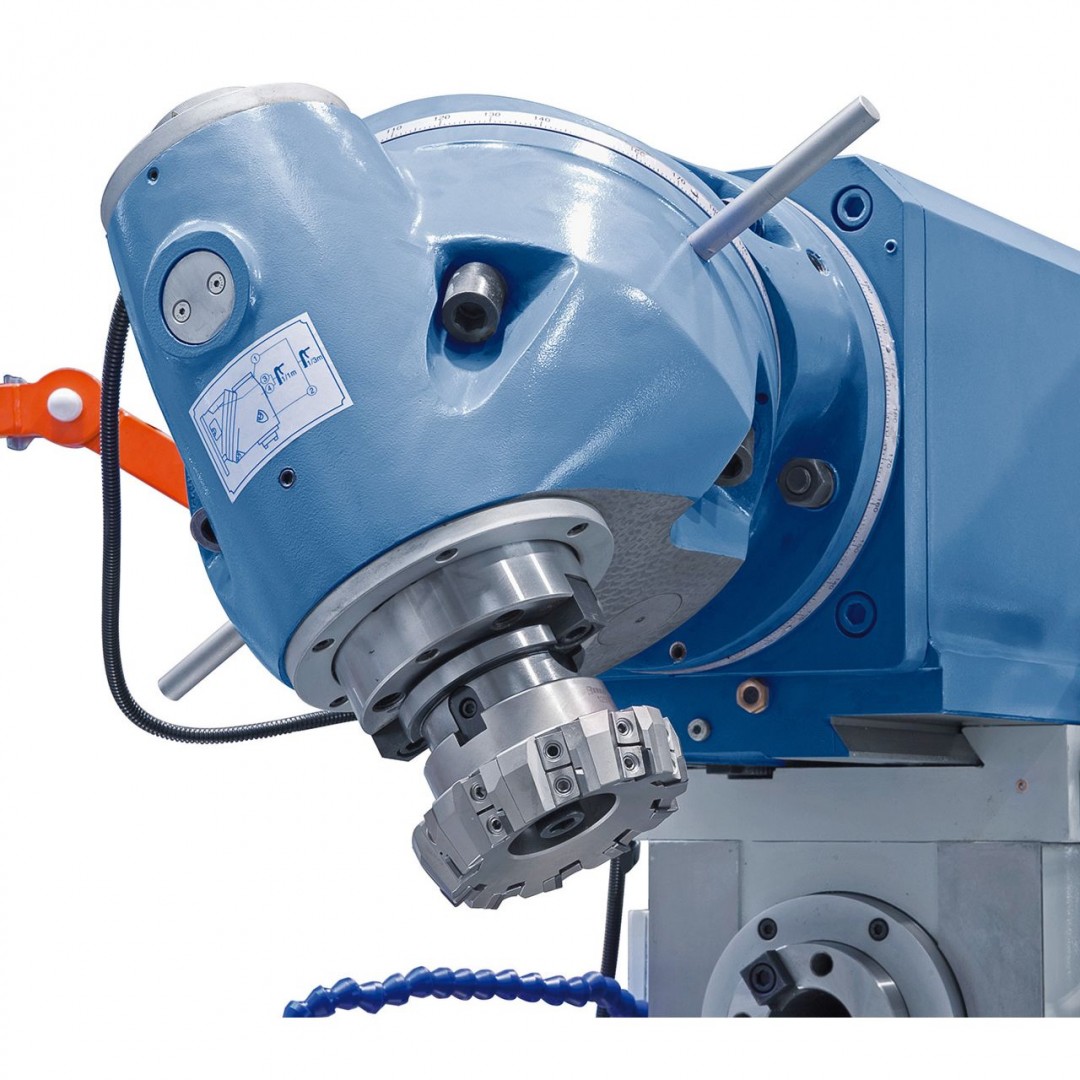

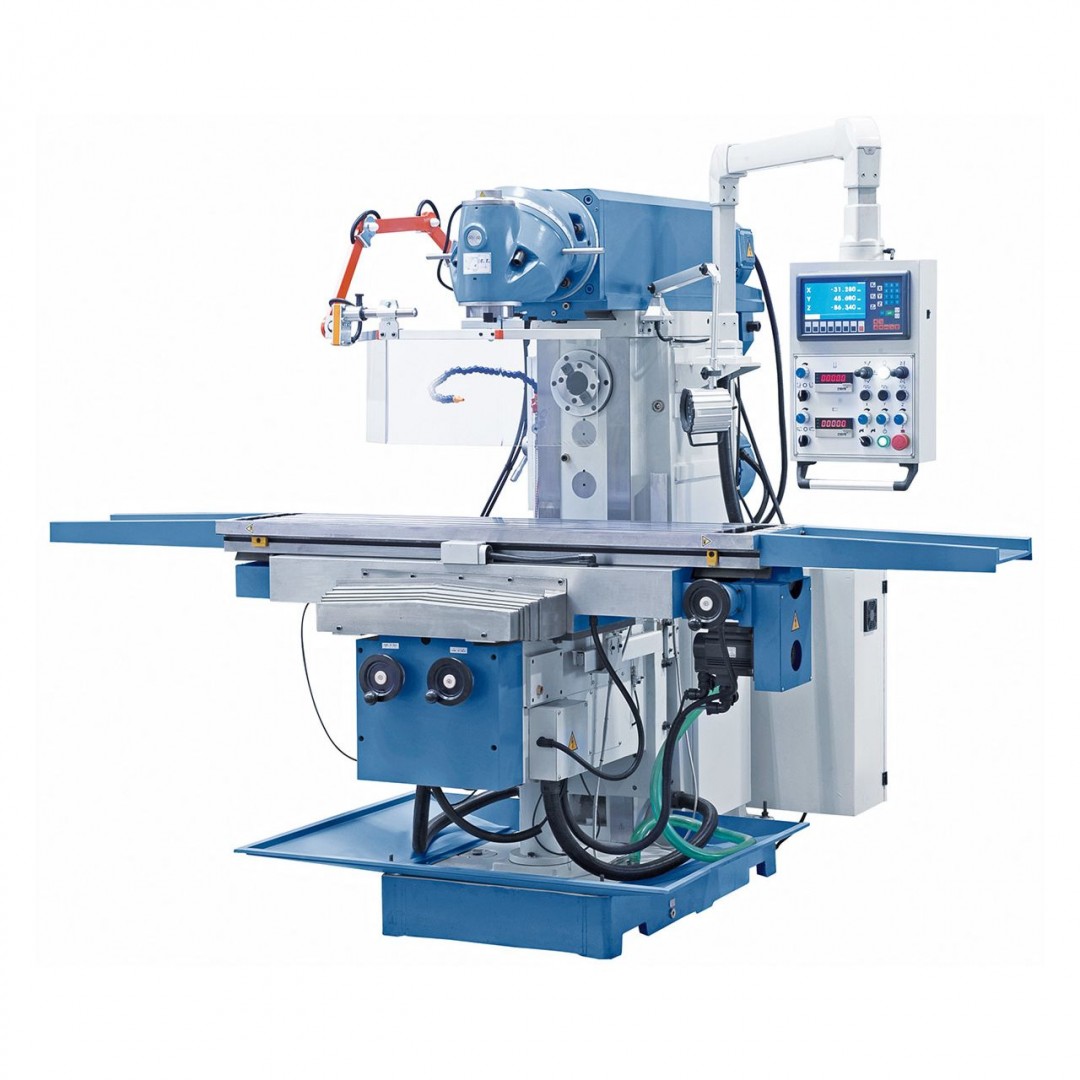

Az UWF 200 Servo univerzális marógép maximum 300 kg-os munkadarabok megmunkálására szolgál. A stabil és nehéz öntöttvas szerkezettel és a géprészegységek nagy merevségével e típus teljesíti a precíziós munkák legfontosabb követelményeit. E gép legfontosabb jellemzői az összes tengely elektronikus kézi kerekes szervo hajtása, valamint a fokozat nélküli fordulatszám-szabályozás.
Cikkszám:
02-1293XL
Asztal mérete
1600 x 360 mm
Orsó felvétel vízszintes
ISO 50
Orsó felvétel függőleges
ISO 50
Orsó fordulatszám vízszintes
(2) 60 - 360 / 360 - 1800 ford./perc
Orsó fordulatszám függőlegesl
(2) 65 - 350 / 350 - 1750 ford./perc
Eljárási táv hosszanti (x)
1300 mm
Eljárási táv kereszt (y)
300 mm
Eljárási táv függőleges (z)
400 mm
Orsó / asztal távolság vizszintes
15 - 350 mm
Orsó / asztal távolság függőleges
180 - 610 mm
Hatósugár
250 - 980 mm
Max. Munkadarab súlya
300 kg
T-horony (mennyiség / szélesség / távolság)
3 / 18 / 80 mm
Előretolási tartomány hosszanti
10 - 1000 mm/perc
Előretolási tartomány kereszt
10 - 1000 mm/perc
Előretolási tartomány függőleges
10 - 500 mm/perc
Gyorsmenet x és y tengely
10 - 3000 mm/perc
Gyorsmenet z-tengely
10 - 750 mm/perc
Motor teljesítmény vízszintes
7,5 kW
Motor-teljesítmény függőleges
5,5 kW
Szervomotor (forgatónyomaték / teljesítmény)
10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítmény
90 W
Hűtőanyag-pumpa szállítási mennyiség
25 l/perc
Gép méretei (Sz x Mé x Ma)
2790 x 2200 x 2200 mm
Súly kb.
2850 kg
Tulajdonságok
- Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotoros meghajtással
- Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
- Változtatható sebesség beállítás a vízszintes és függőleges tengelyen az optimális nyomaték eléréséhez.
- Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják

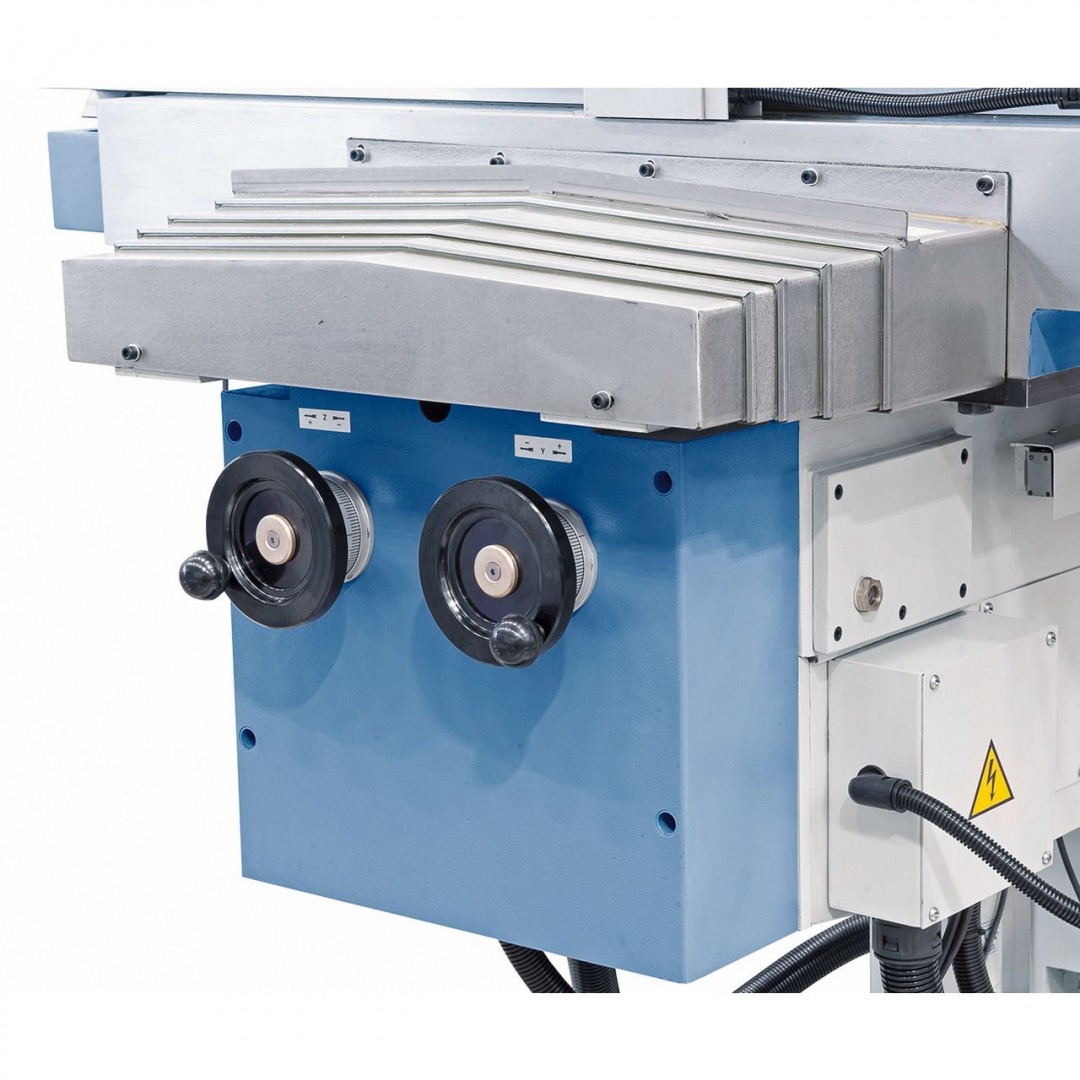

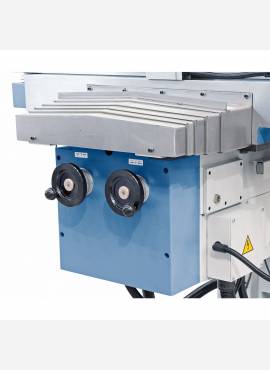

- Alapkivitelben 3 elektronikus kézi kerékkel rendelkezik az összes tengely kézi kezeléséhez
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű
- Központi kenéssel a vezetőpályákhoz felszerelt
- A kívánt előretolási sebesség gyors és egyszerű beállítása közvetlenül a kezelői panelen
- Sorozatszerűen gyorsmenettel az x-, y- és z-tengelyen a mellékidők lecsökkentésére
- Nagyméretű derékszögű vezetés az y-tengelyen, fecskefarok-vezetés az x- és z-tengelyen gondoskodnak a nagyobb stabilitásról
Szállítási terjedelem
- 3 tengelyes helyzetmutató ES-12 H LCD kijelzővel
- Elektronikus kézi kerekek
- Fokozatmentes előtolás minden tengelyen
- Szorítóorsó M 24
- LED géplámpa
- Hűtőanyag-berendezés
- Vízszintes-ellencsapágy
- Hűtőanyag-kád
- Univerzális védőberendezés
- Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm
- Kombi feltűző-maró- tüske ISO 50/40 mm
- Szűkítő hüvely ISO 50 / MK 4
- Automatikus központi kenés
- Alkalmazási szerszám
Szállítható külön tartozék
- Nagybefogású-gépsatu FJ 150 (Nr: 28-2087)
- Hidr. gépsatu VH 150 forgótányérral (Nr: 28-2090)
- Magasnyomású-gépsatu forgótányérral PHV 160 (Nr: 28-2121)
- Maró-szorítófogó tokmány szett ER 40, ISO 50, 3 - 25 mm (Nr: 26-1012)
- Fél-univerzális osztófej BS-1 (Nr: 27-1046)
- Vízszintes- és függőleges kerekasztal HV 10 (N: 27-1002)
- Szorítószerszám-szortiment 52-részes, 18 mm/M 16 (Nr: 28-1003)
- Párhuzamos alátét-tétel 28-részes (Nr: 35-1020)
- Síkmaró 75° - átmérő 125 mm - B 40 mm (Nr: 42-1087)
- Lap- és sarokmaró átm. 125 mm / B 40 (Nr: 42-1061)
- Sík- és kiesztergáló fej szett diam. 75 mm, inkl. fúró rudak (Nr: 25-1020)
- Gépsaru NE 160 (Nr: 53-2012
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
