UWF 150 univerzális marógép
Vissza
Univerzális marók

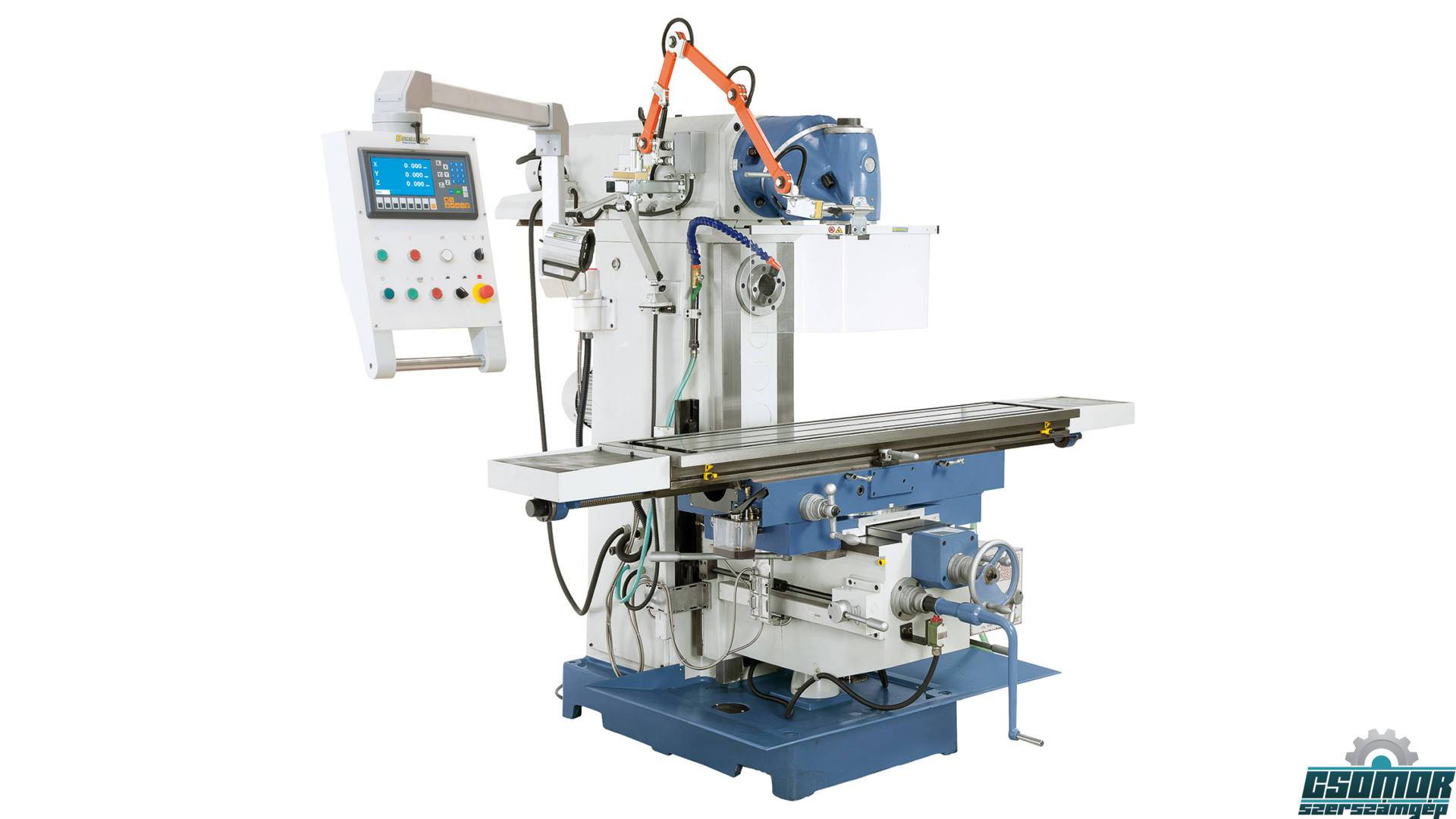

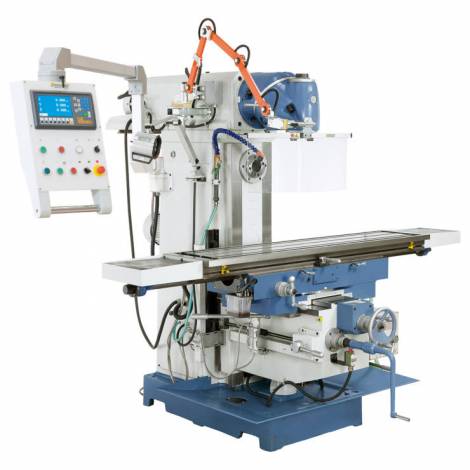

A modell UWF 150 egy nagyon stabil felépítésű univerzális marógép eltolható felsőkarral és nagy asztali befogófelülettel. A nagyra dimenzionált vezetők minden tengelyen nagy asztali terhelés esetén is a stabilitás és precízió legmagasabb fokát garantálják.
Cikkszám:
02-1280XL
Gyártó:
BERNARDO
Asztal-nagyság
1650 x 360 mm
Orsó-felvétel vízszintes
ISO 50
Orsó-felvétel függőleges
ISO 50
Orsó fordulatszám vízszintes
(12) 58 - 1800 ford./perc
Orsó fordulatszám függőleges
(12) 60 - 1750 ford./perc
Eljárási táv hosszanti (x)
1350 mm
Ejárási táv kereszt (y)
290 mm
Eljárási táv függőleges (z)
390 mm
Orsó / asztal távolság
160 - 550 mm
Hatósugár
230 - 900 mm
Elfordítható asztal
-45° -tól +45° -ig
Előretolási tartomány hosszanti/kereszt
(8) 22 - 420 / (8) 22 - 393 mm/perc
Előretolási tartomány függőleges
(8) 10 - 168 mm/perc

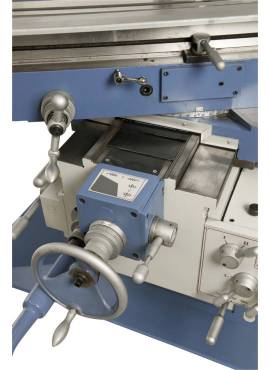

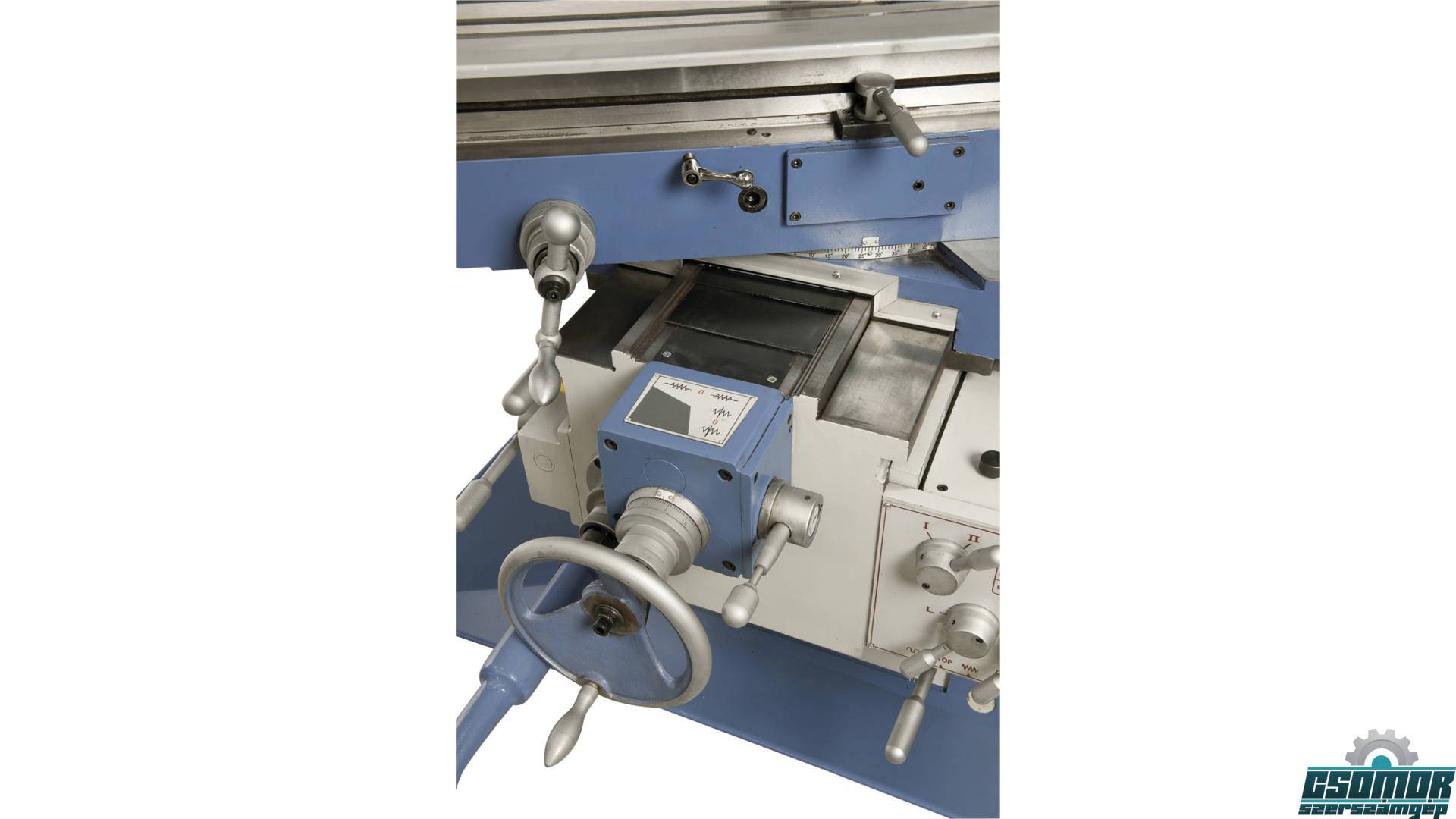

Gyorsmenet x-, y- és z-tengely
1290 / 1208 / 513 mm/perc
T-horony nagyság
14 mm
Motor-teljesítmény függőleges
4,0 kW
Motor-teljesítmény vízszintes
4,0 kW
Gép méretei (Sz x Mé x Ma)
2250 x 2000 x 1995 mm
Kb. súly
2250 kg
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen 8 automatikus előretolással felszerelt mind a 3 tengelyen

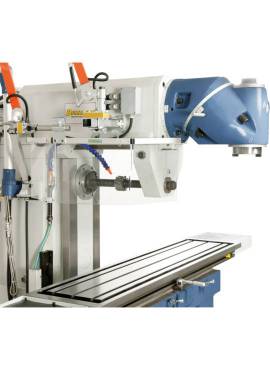

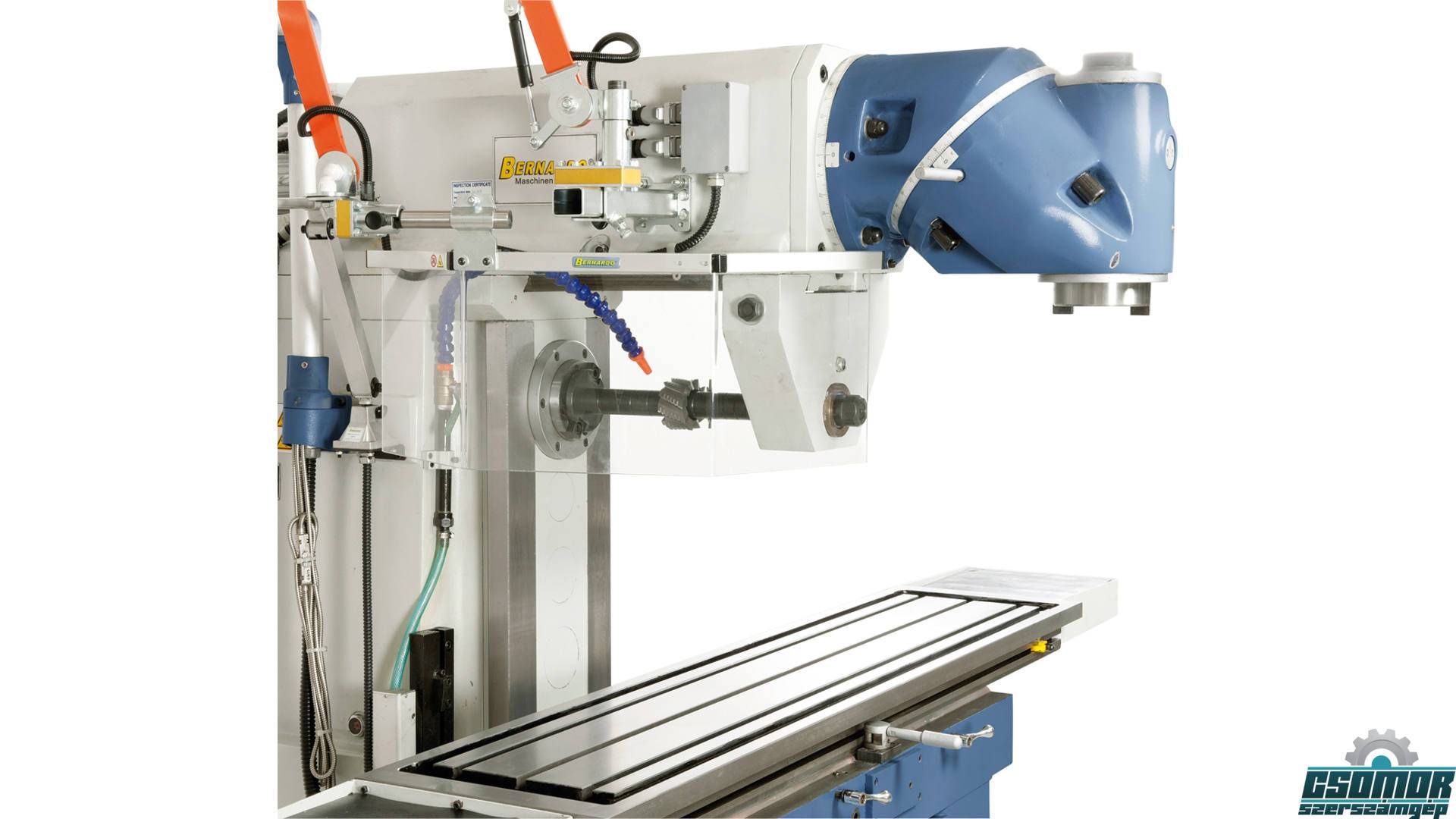

- Vízszintes orsó a bővült alkalmazási területért

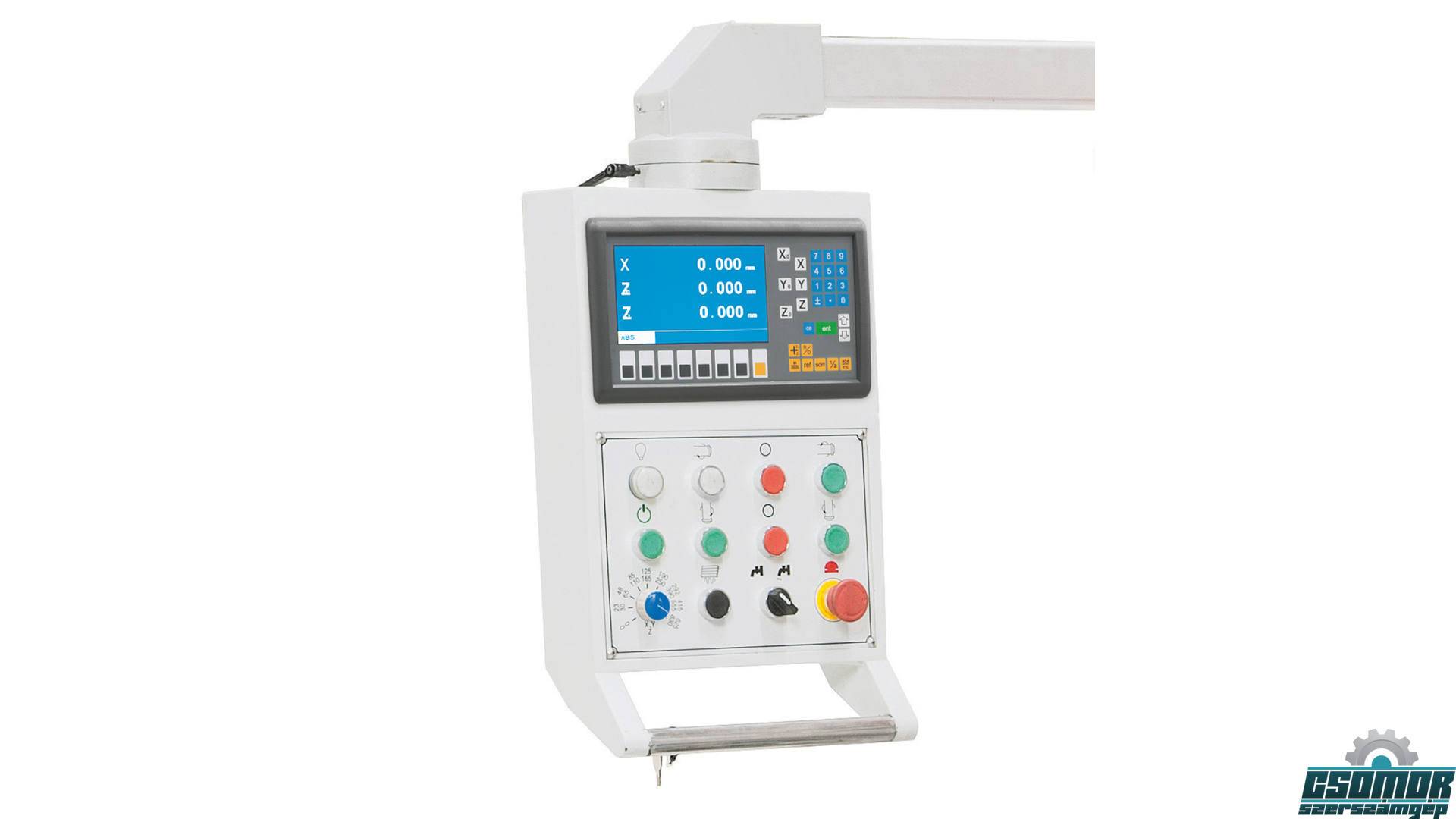

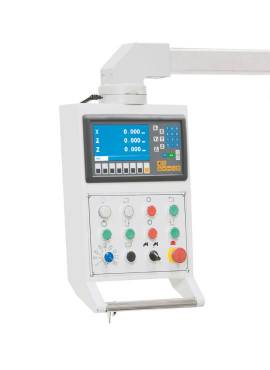

- Elfordítható kezelőpult ergonómikusan kialakított kapcsolókkal
- Az asztal x-tengelyes állítása az elülső oldalon történik
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű
- Sorozatszerűen 3-tengelyes-helyzetmutatóval felszerelt
- Gépállvány nehéz öntvénykivitelezésben a vibrálásmentes munka érdekében
- Nagyobb stabilitás a derékszögű vezetés által az y- és z-tengelyen
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M 24
- LED-géplámpa
- Hűtőanyag-berendezés
- Vízszintes-ellencsapágy
- Hűtőanyag-kád
- Alkalmazási szerszám
- Univerzális védőberendezés
- Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm
- Kombi-feltűző-marótüske ISO 50/32 mm
- Központi kenés x-, y- és z-tengelyhez
- Előretoló x-, y- és z-tengelyhez
