UWF 150 Servo univerzális marógép
Vissza
Univerzális marók

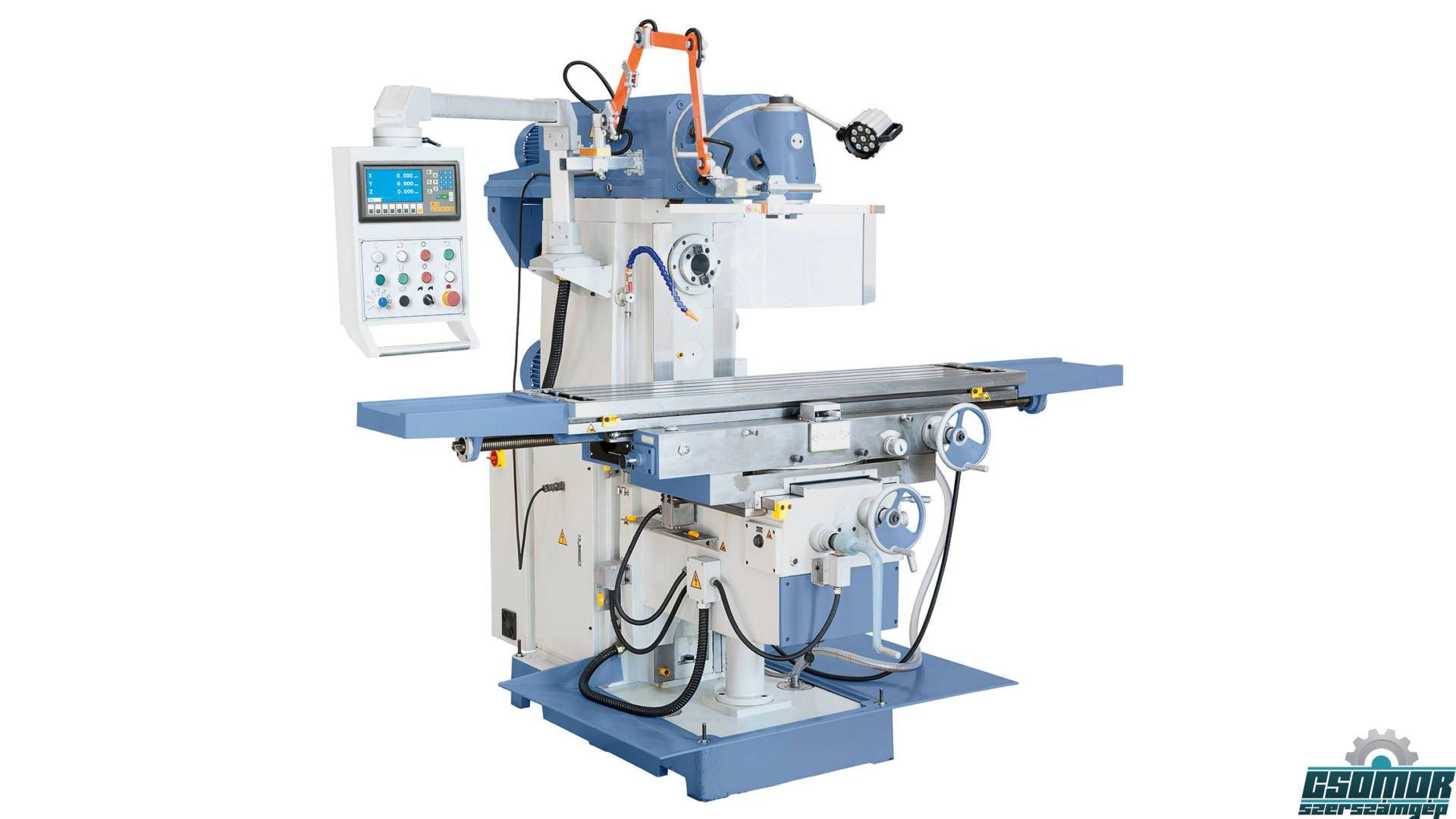

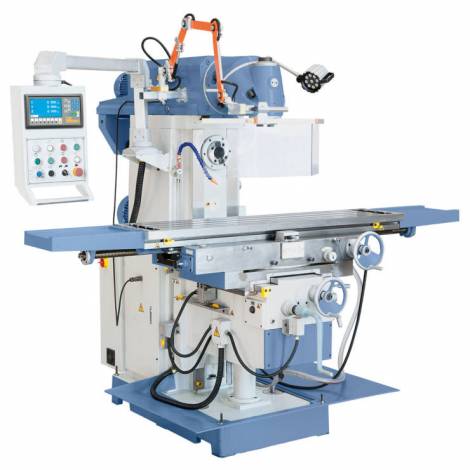

A modell UWF 150 Servo egy nagyon stabil felépítésű univerzális marógép eltolható felsőkarral és nagy asztali befogófelülettel. A nagyra dimenzionált vezetők minden tengelyen nagy asztali terhelés esetén is a stabilitás és precízió legmagasabb fokát garantálják. Ennek a gépnek a különleges ismertetőjelei az elfordíthatómunkaasztal, a síkvezető az y- és z-tengelyen és a szervo-meghajtás előretolásokhoz és gyorsmenethez minden tengelyen.
Cikkszám:
02-1289XL
Gyártó:
BERNARDO
Asztal nagyság
1600 x 360 mm
Orsó felvétel vízszintes
ISO 50
Orsó felvétel függőleges
ISO 50
Orsó fordulatszám vízszintes (12)
60 - 1800 ford./perc
Orsó fordulatszám függőleges (12)
60 - 1750 ford./perc
Eljárási táv hosszanti (x)
1300 mm
Eljárási táv kereszt (y)
300 mm
Eljárási táv függőleges (z)
400 mm
Orsó / asztal távolság vizszintes
15 - 415 mm
Orsó / asztal távolság függőleges
185 - 585 mm
Hatósugár
215 - 840 mm
Asztal erfordítás
-45° -tól +45°-ig
Max. munkadarab súly
300 kg
Előretolási tartomány hosszanti
(8) 30 - 750 mm/perc
Előretolási tartomány kereszt
(8) 20 - 500 mm/perc
Előretolási tartomány függőleges
(8) 15 - 375 mm/perc
Gyorsmenet x-, y- és z-tengely
1200 / 800 / 600 mm/perc
T-horony (mennyiség / szélesség / távolság)
3 / 18 mm / 80 mm
Motor teljesítmény vízszintes
5,5 kW
Motor teljesítmény függőleges
5,5 kW
Szervomotor (forgatónyomaték / teljesítmény)
10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítmény
90 W
Hűtőanyag-pumpa szállítási mennyiség
25 l/min
Gép méretei (Sz x Mé x Ma)
2530 x 2200 x 2300 mm
Kb. súly
2695 kg
Gyártó
BERNARDO
Tulajdonságok
- Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják
- Áttekinthetően elhelyezett kapcsolási alkotóelemek a fordulatszám- és előretolási beállításhoz
- Finom fokbeosztású előretolások minden tengelyen, szervomotor meghajtással
- Sorozatszerűen gyorsmenettel az x-, y- és z-tengelyen a mellékidők lecsökkentésére

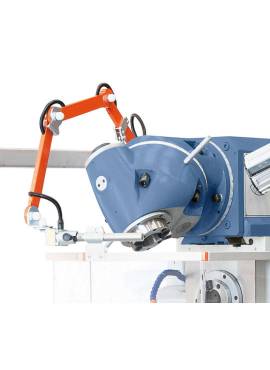

- Univerzális marófej „Huron“ rendszer, Állítható valamennyi szöghelyzetbe
- A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsó-fordulatszámok
- és előretolások optimális összeegyeztetése által
- Központi kenés az x-, y- és z-tengelyen a szállítási terjedelemben
Szállítási terjedelem

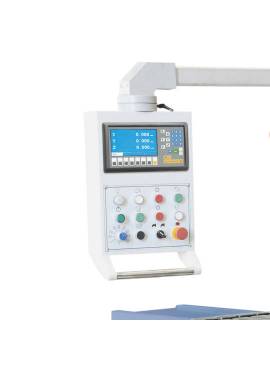

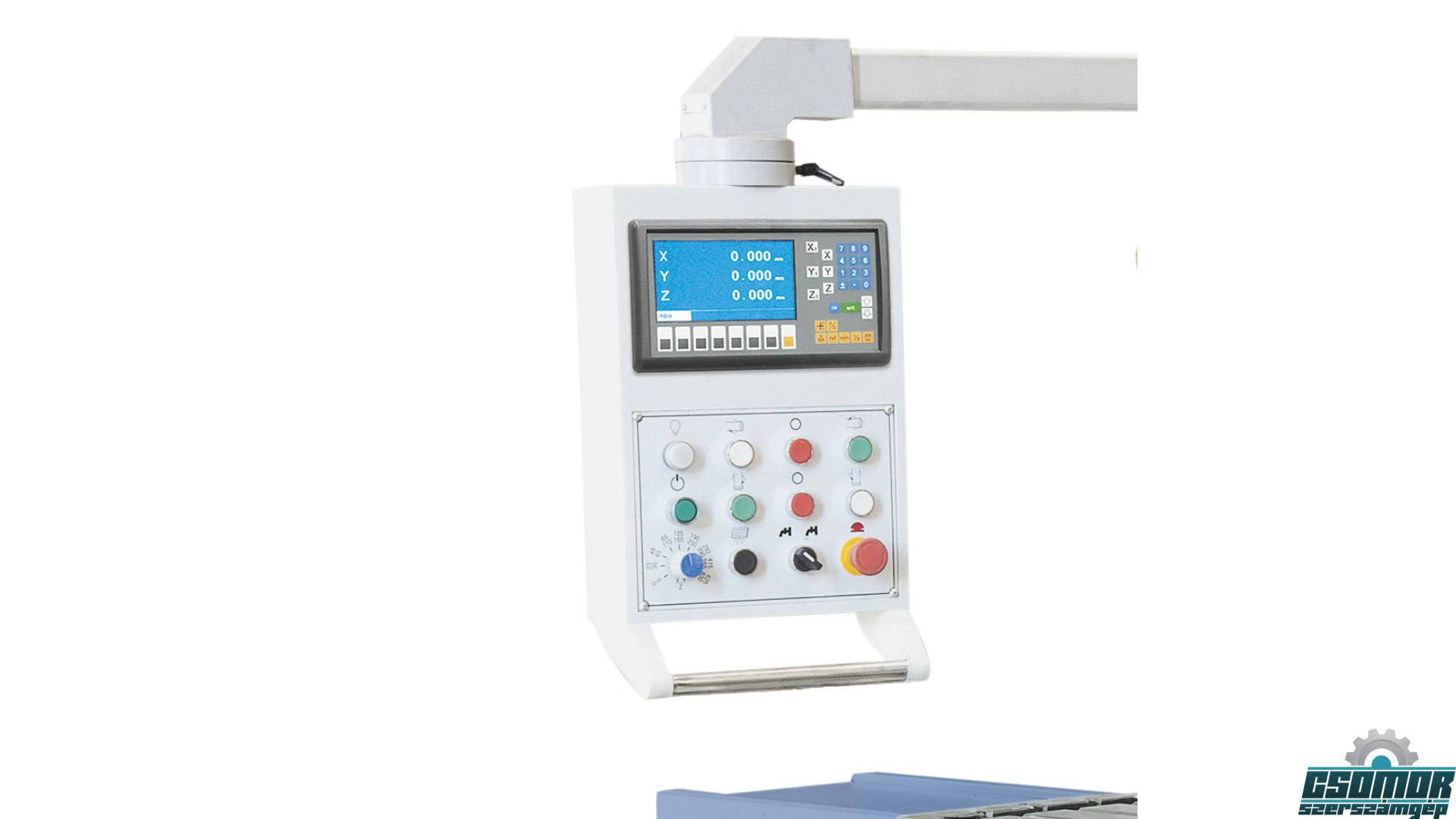

- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M 24
- LED-géplámpa
- Hűtőanyag-berendezés
- Vízszintes-ellencsapágy
- Hűtőanyag-kád
- Előretoló az x-, y- és z-tengelyhez
- Univerzális védőberendezés
- Hosszú marótüske ISO 50/27 mm, ISO 50/32 mm
- Kombi-feltűző-marótüske ISO 50/32 mm
- Szűkítőhüvely ISO 50 / MK 4
- Központi kenés az x- és y-tengelyhez
- Alkalmazási szerszám
