UWF 130 Servo univerzális marógép
Vissza
Univerzális marók

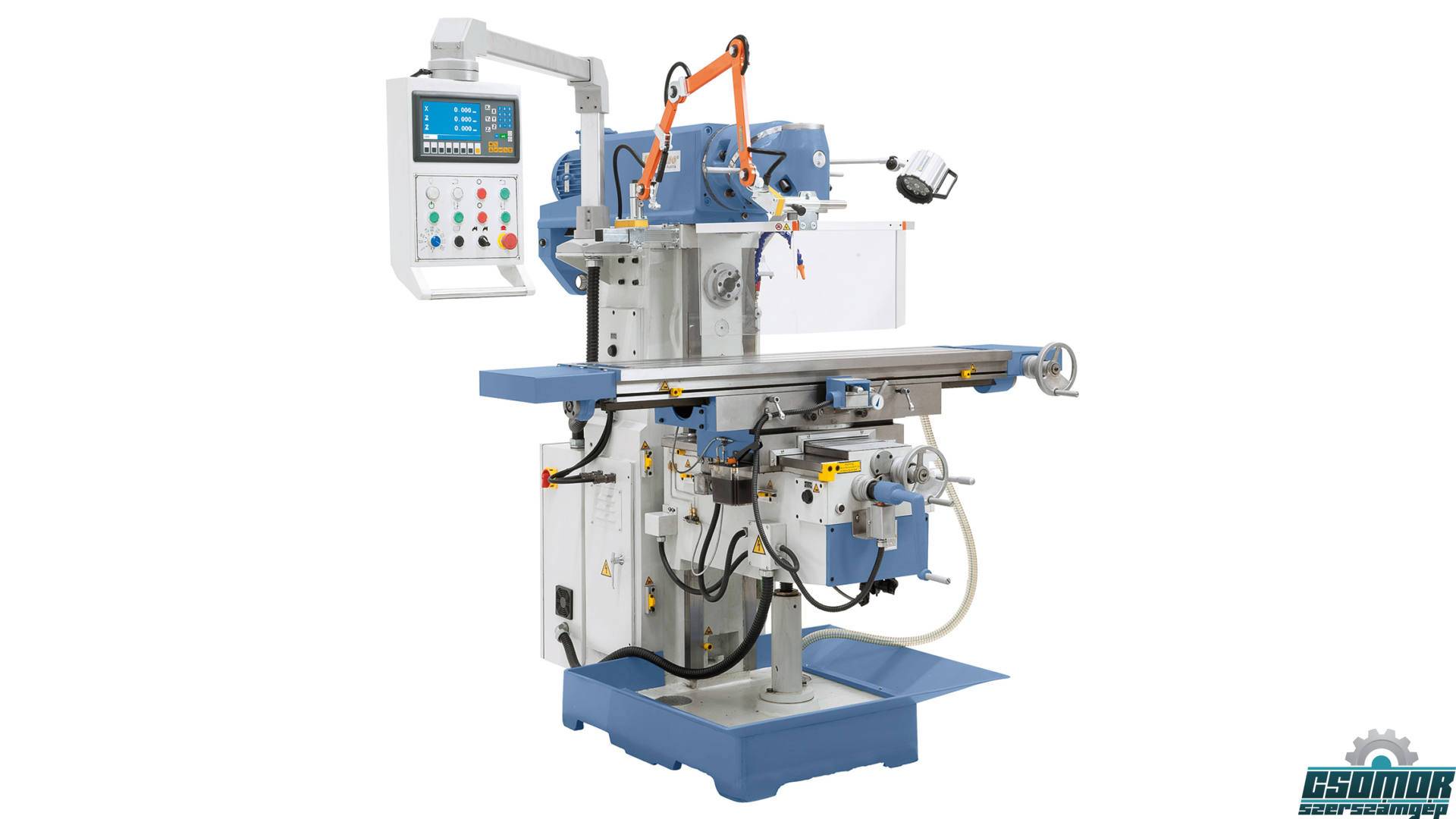

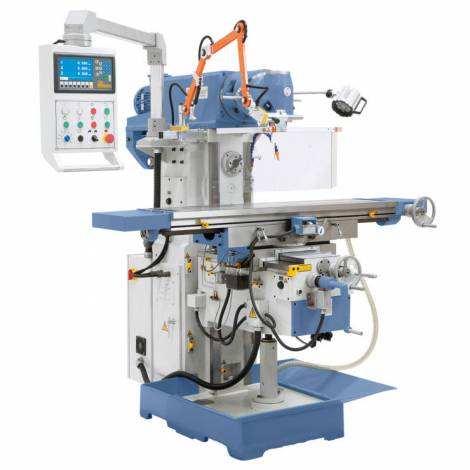

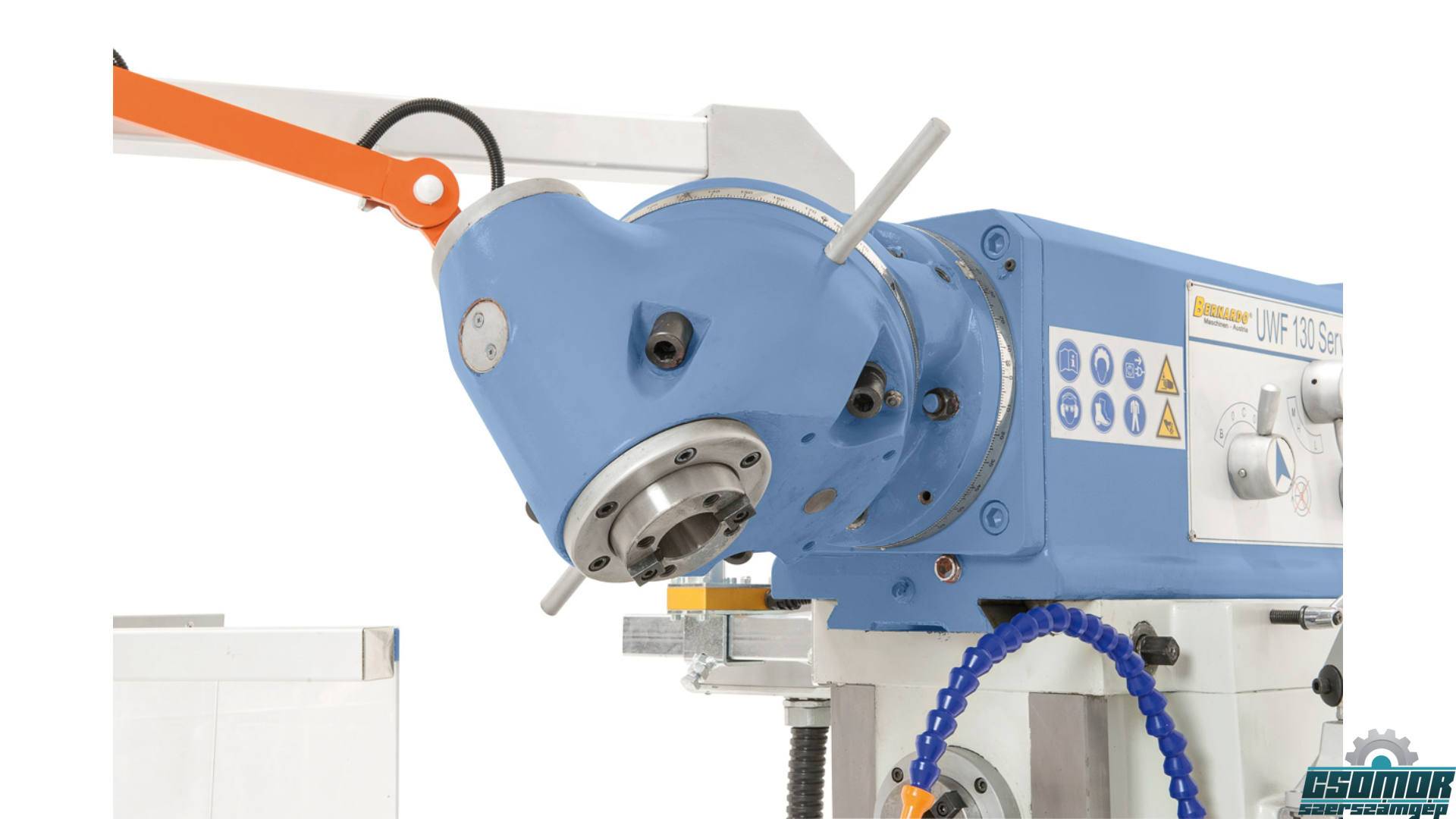

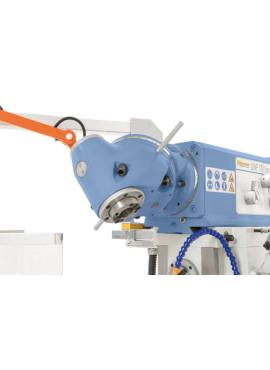

Az UWF 130 Servo univerzális marógép eltolható felsőkarral a már jól ismert UWF 130 továbbfejlesztése. A valamennyi szöghelyzetbe beállítható marófej és az 1000 mm-es eljárási táv által az x-tengelyen, ez a gép sokoldalúan alkalmazható. Ennek a modellnek a különleges ismertetőjelei a gyorsmenet és a 8 előretolás minden tengelyen, szervomotor meghajtással.
Cikkszám:
02-1283XL
Gyártó:
BERNARDO
Asztal-nagyság
1370 x 320 mm
Orsó-felvétel - vízszintes
ISO 40
Orsó-felvétel - függőleges
ISO 40
Orsó fordulatszám - vízszintes
(12) 35 - 1500 ford./perc
Orsó fordulatszám - függőleges
(11) 45 - 1660 ford./perc
Eljárási táv - hosszanti (x)
1000 mm
Eljárási táv - keresztirányú (y)
360 mm
Eljárási táv - függőleges (z)
400 mm
Orsó / asztal távolság - vízszintes
30 - 430 mm
Orsó /asztal távolság - függőleges
210 - 610 mm
Hatósugár
305 - 805 mm
Elfordítható asztal
-45° -tól +45° -ig
Max. munkadarab-súly
300 kg
Előretolási tartomány - hosszanti / keresztirányú
(8) 30 - 830 mm/perc
Előretolási tartomány - függőleges
(8) 23 - 625 mm/perc
Gyorsmenet x-, y- és z-tengely
1000 / 1000 / 750 mm/perc
T-horony (db.szám / szélesség / távolság)
3 / 14 mm / 80 mm
Motor-teljesítmény vízszintes
3,0 kW
Motor-teljesítmény függőleges
3,0 kW
Szervomotor (forgatónyomaték / teljesítmény)
10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítménye
90 W
Hűtőanyag-pumpa szállítómennyisége
25 l/perc
Gép méretei (Sz x Mé x Ma)
1840 x 1830 x 2050 mm
Kb. súly
1540 kg
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen szervomotorral az előretolásokhoz és gyorsmenethez az x-, y- és z-tengelyen
- Az asztal x-tengely-beállítása az elülső oldalon történik

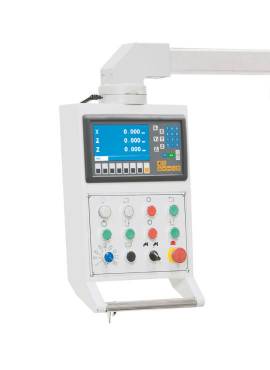

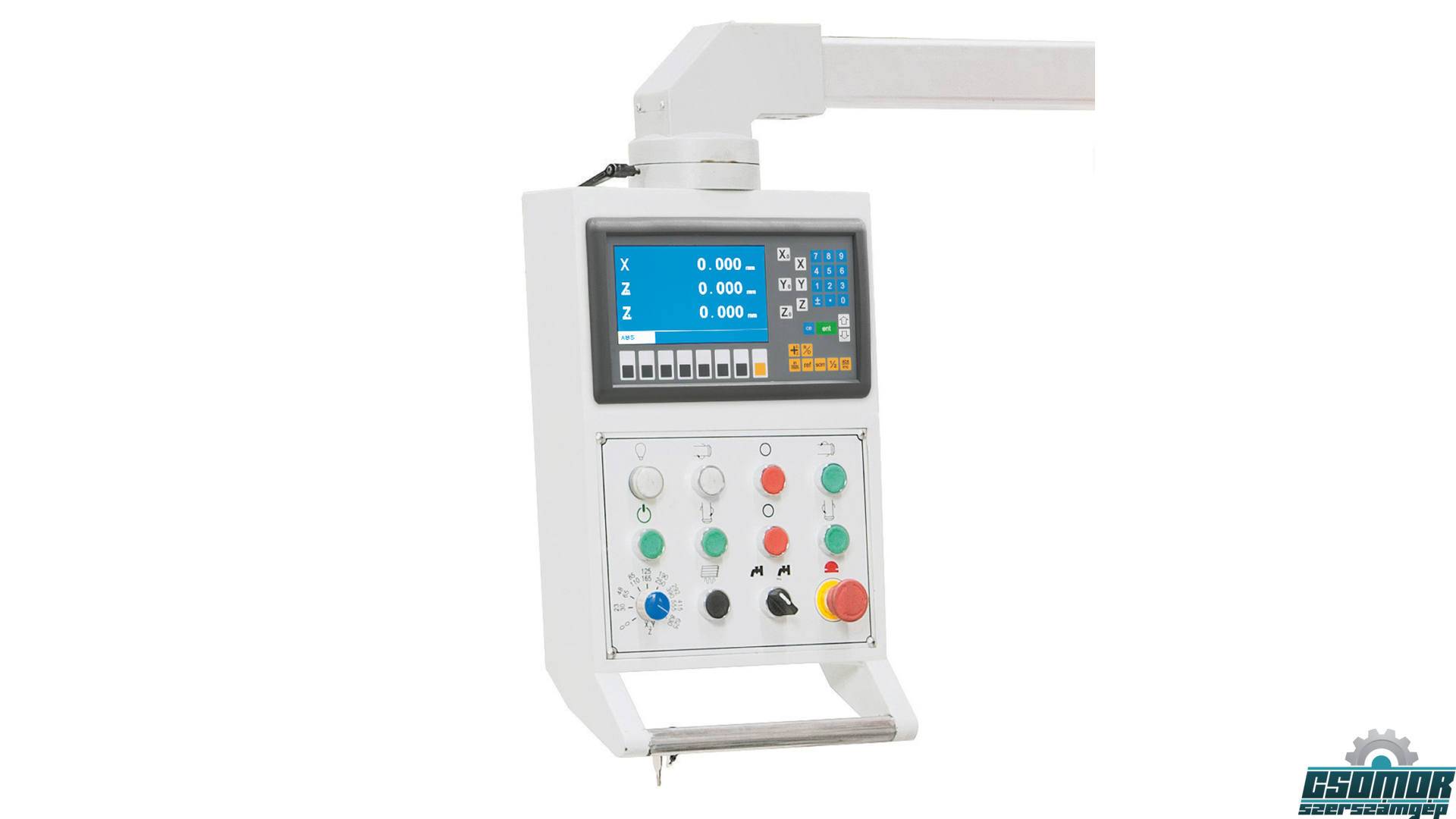

- Elfordítható kezelőpult ergonómikusan elhelyezett kapcsolókkal
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által

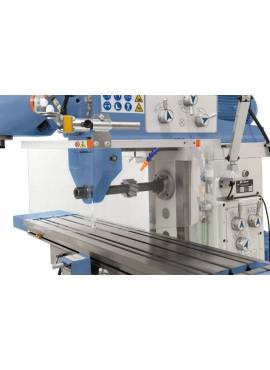

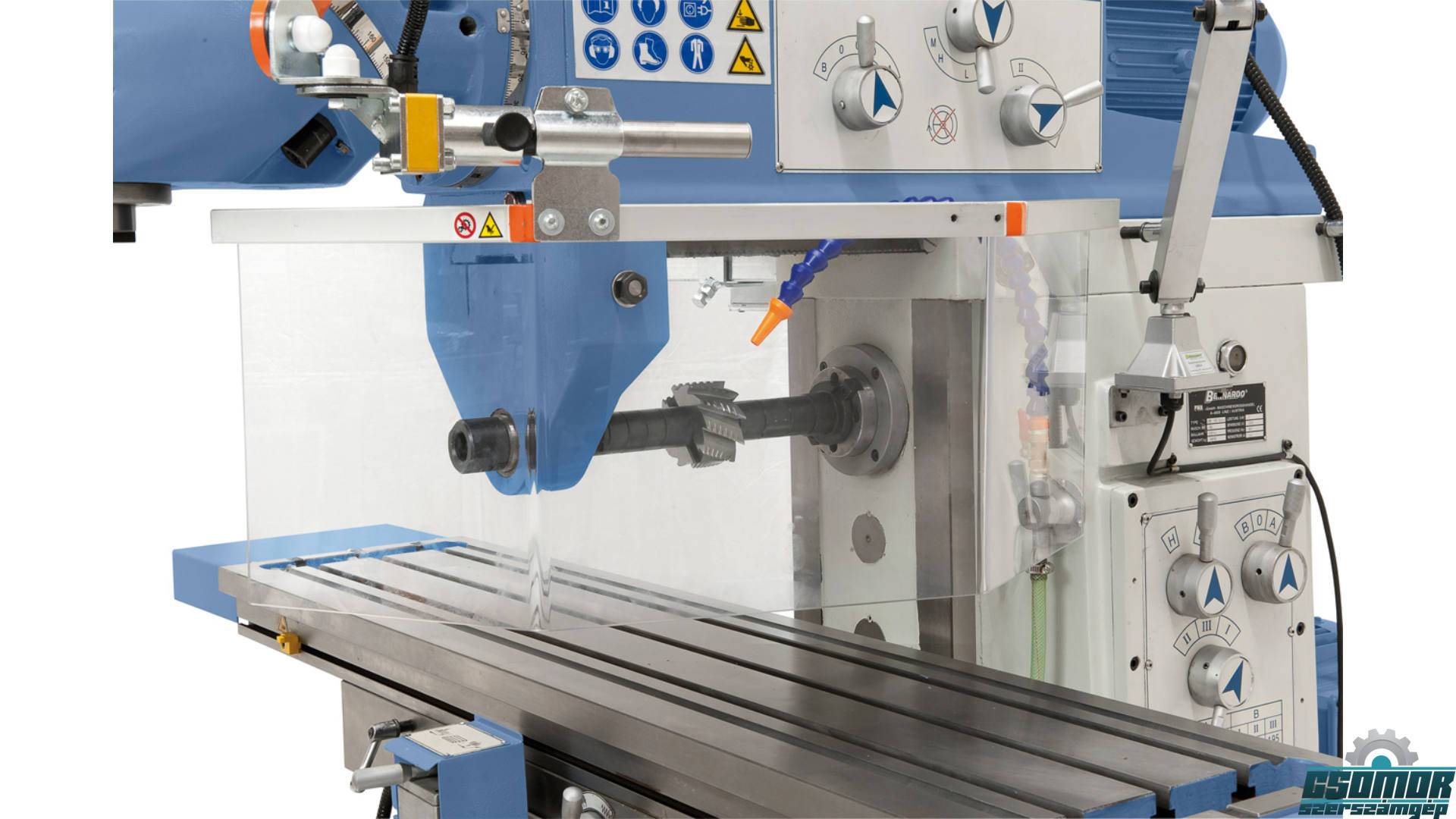

- Bővült alkalmazási terület a sorozatszerű vízszintes orsó által
- Gépállvány nehéz öntvénykivitelezésben a vibrálásmentes munka érdekében
- Nagyra dimenzionált keresztasztal T-hornyokkal, precízen kidolgozott felületű
- Nagyobb stabilitás a derékszögű-vezető által az y- és z-tengelyen
- Központi kenéssel felszerelt a vezetőpályákhoz
- A vízszintes orsót és az univerzális marófejet 2 független motor hajtja
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M 16
- LED-géplámpa
- Előretoló az x-, y- és z-tengelyhez
- Hűtőanyag-berendezés
- Vízszintes-ellencsapágy
- Hosszú-marótüske ISO 40/27 mm, ISO 40/40 mm
- Kombi-feltűző-marótüske ISO 40/32 mm
- Szűkítőhüvely ISO 40 / MK 4, ISO 40 / MK 3, ISO 40 / MK 2
- Hűtőanyag-kád
- Univerzális védőberendezés
- Központi kenés az x-, y- és z-tengelyhez
- Alkalmazási szerszám
