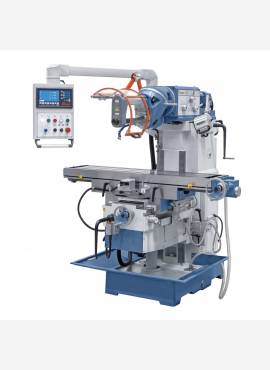

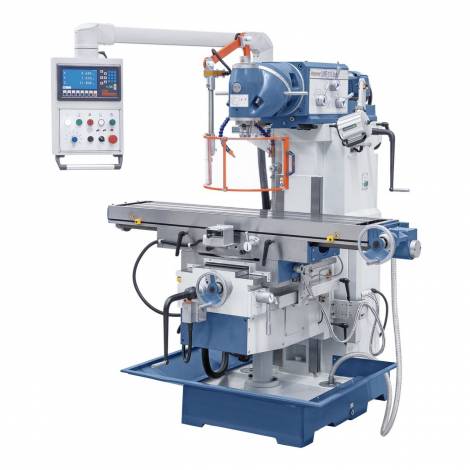

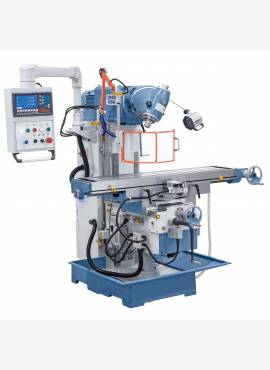

UWF 110 Servo - 1000 univerzális marógép
Vissza
Univerzális marók
Az univerzális marógép UWF 110 Servo könnyű- és középnehézségű marómunkák kivitelezésére alkalmas. Sokoldalúságának és egyszerű átszerelhetőségének köszönhetően kis és középnagyságú szériák műhelyben történő megmunkálásánál sikerrel alkalmazható. Ennek a gépnek a különleges ismertetőjelei az elfordítható munkaasztal, a síkvezető az y- és z-tengelyen és a szervo-meghajtás előretolásokhoz és gyorsmenethez minden tengelyen.
Cikkszám:
02-1282XL0
Asztal mérete
1370 x 300 mm
Orsó felfogás
ISO 40 mm
Orsó fordulatszám
(11) 45 - 1660 ford./perc
Eljárási táv hosszanti (x)
1000 mm
Ejárási táv kereszt (y)
360 mm
Eljárási táv függőleges (z)
400 mm
Orsó / asztal távolság
60 - 460 mm
Hatósugár
95 - 575 mm
Asztal elfordulása
-45° -tól +45°-ig
Max. munkadarab súly
250 kg
Előretolási tartomány hosszanti / kereszt
(8) 30 - 830 mm/perc
Előretolási tartomány függőleges
(8) 23 - 625 mm/perc
Gyorsmenet x-, y- és z-tengely
1000 / 1000 / 750 mm/perc
T-horony (mennyiség / szélesség / távolság)
3 / 14 mm / 80 mm
Főmotor
3,0 kW
Szervomotor (forgatónyomaték / teljesítmény)
10 Nm / 1,5 kW
Hűtőanyag-pumpa teljesítmény
60 W
Hűtőanyag-pumpa szállítási mennyiség
12 liter/perc
Gép méretei (Sz x Mé x Ma )
1740 x 1860 x 1900 mm
Kb. súly
1505 kg
Tulajdonságok
- Nagyra méretezett derékszögű-vezetés az y- és z-tengelyen nagy stabilitást biztosít
- 8 automatikus előretolás és gyorsmenet minden tengelyen, szervomotor meghajtással
- Univerzális marófej „Huron“ rendszer, valamennyi szöghelyzetbe Állítható
- Elfordítható kezelői pult ergonómikusan elhelyezett kapcsolókkal
- Nehéz gépállvány szürkeöntvényből a vibrálásmentes munkáért
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- Felsőkar áttekinthetően felépített kapcsolási hajtóművel az orsó-fordulatszámhoz
- Digitális helyzetmutató az x-, y- és z-tengelyhez a szállítási terjedelemben
- Precízen kidolgozott felületű keresztasztal T-hornyokkal
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M16
- LED- géplámpa
- Előretoló az x-, y- és z-tengelyhez
- Hűtőanyag-berendezés
- Ellencsapágy
- Hosszú marótüske ISO 40 / 27 mm
- Kombi feltűző-marótüske ISO 40 / 27 mm
- Hűtőanyag-kád

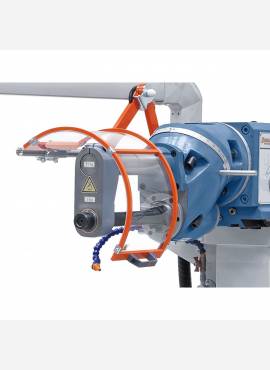

- Állítható védőberendezés

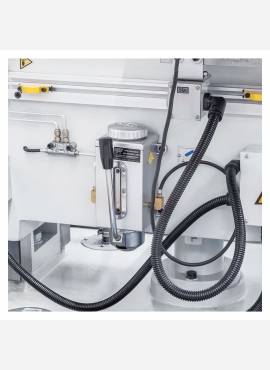

- Központi kenés az x-, y- és z-tengelyhez
- Alkalmazási szerszám
