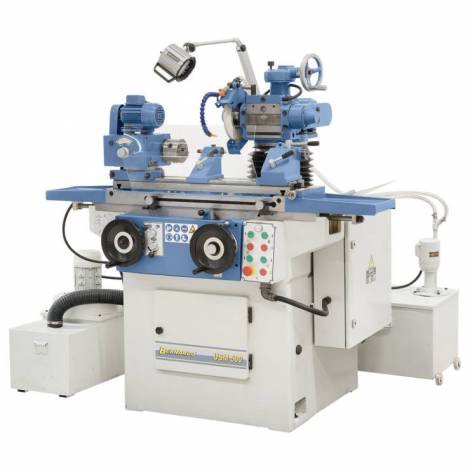

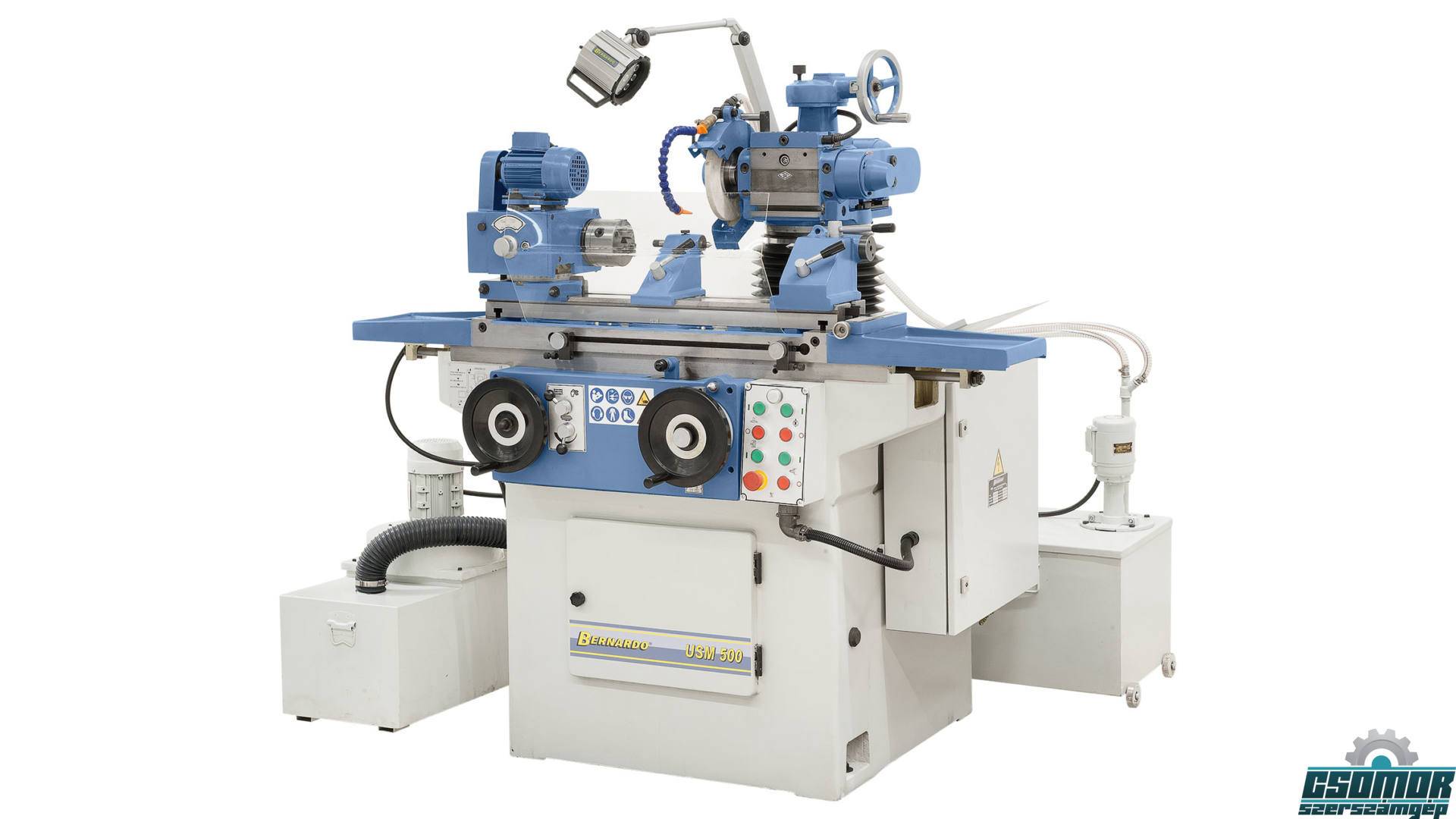

USM 500 univerzális élező
Vissza
Univerzális köszörűk
Az USM 500 univerzális köszörűgép az alkalmazási lehetőségek legnagyobb mértékét kínálja professzionális felhasználók számára a legkisebb helyen is. A kezelői kényelem az átfogó alapfelszerelés által nem hagy kívánnivalót maga után és a teljesítmény maximumát biztosítja.
Cikkszám:
05-1375
Gyártó:
BERNARDO
Max. szerszám-átmérő
200 mm
Csúcstávolság
500 mm
Síkköszörű
200 x 50 mm
Külső köszörülési méret
Ø 5 - 50 x 400 mm
Belső köszörülési méret
Ø 10 - 50 x 75 mm
Max. munkadarab-súly
10 kg
Elfordulási tartomány
-90° -tól +90° -ig
Fordulatszám
110 / 200 / 300 ford./perc
Szerszám-felvevő
MK 2
Pofás tokmány - átmérő
100 mm
Keresztirányú
230 mm
Függőleges
210 mm
Függőleges skálabeosztás
0,01 mm
Függőleges-állítás kézikerék-forgatásonként
2 mm/ford.
Skálabeosztás
0,02 mm
Keresztirányú beállítás kézikerék-forgatásonként
2 / 4 mm/ford.
Köszörűtárcsa
200 x 20 x 75 mm
Belső-köszörűorsó fordulatszáma
13500 ford./perc
Köszörűstiftek
Ø 26 x 20 x 6 mm; Ø 10 x 10 x 3 mm
Max. eljárási táv
480 mm
Hidraulikus hosszanti-előretolás
0,01 - 6 m/perc
Asztal elfordulási tartománya
-45° -tól +45° -ig
Nyeregszeg - szegnyeregfelvétel
MK 2
Szegnyereg-táv
15 mm
Motor teljesítmény összesen
2,5 kW
Motor teljesítmény - köszörűtárcsa
1,1 kW
Méretek (Ho x Sz x Ma)*
1500 x 1150 x 1400 mm
Kb. súly
1300 kg
Gyártó
BERNARDO
Tulajdonságok
- Hűtőanyag berendezés, központi kenés és elszívóberendezés a szállítási terjedelemben
- Gyors és egyszerű fordulatszám változtatás könnyű menetű hajtóműkapcsolás segítségével
- Alkalmazható szerszám- és formagyártásban, termelésben, de képzési területen is
- Az asztal hosszirányú mozgatása az x-tengelyen választható módon hidraulikusan vagy manuálisan történik
- Orsószerk. beállítható magasságú, valamint elfordítható (-100° -tól +100° -ig)
- Kör-, sík- és szerszámköszörűgép kombinációja
- Nehéz szürkeöntvény konstrukció a vibrálásmentes munka érdekében
- Speciális köszörűorsó-csapágyazás a precíz köszörülési eredmények érdekében
- Nagy produktivitás az átfogó alkalmazási lehetőségek által
Szállítási terjedelem
- Hűtőanyag-berendezés
- Elszívóberendezés
- Védőberendezés

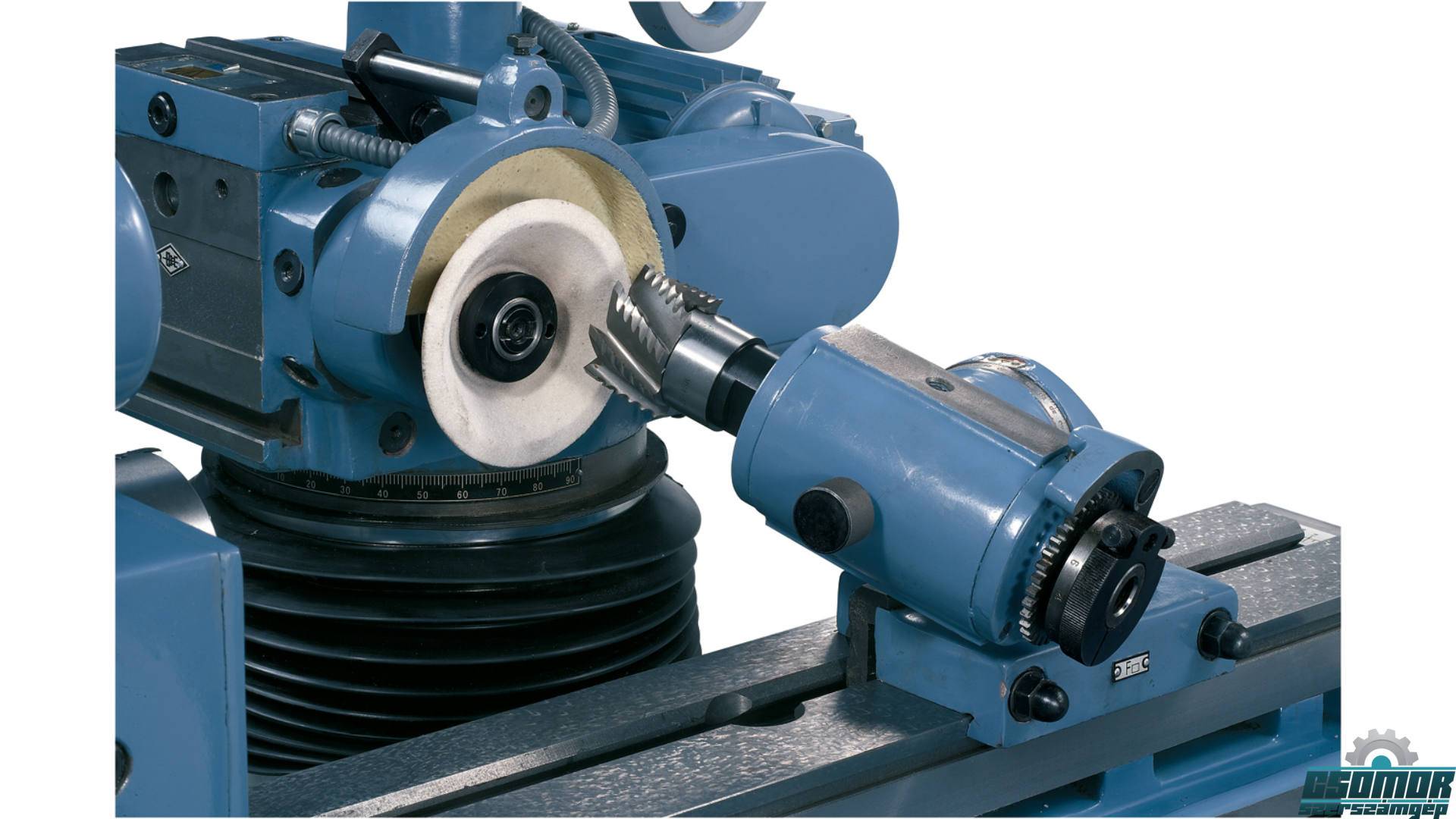

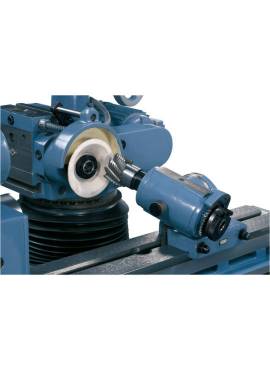

- Osztófej
- 4 darab köszörűtárcsa
- 3-pofás tokmány 100 mm

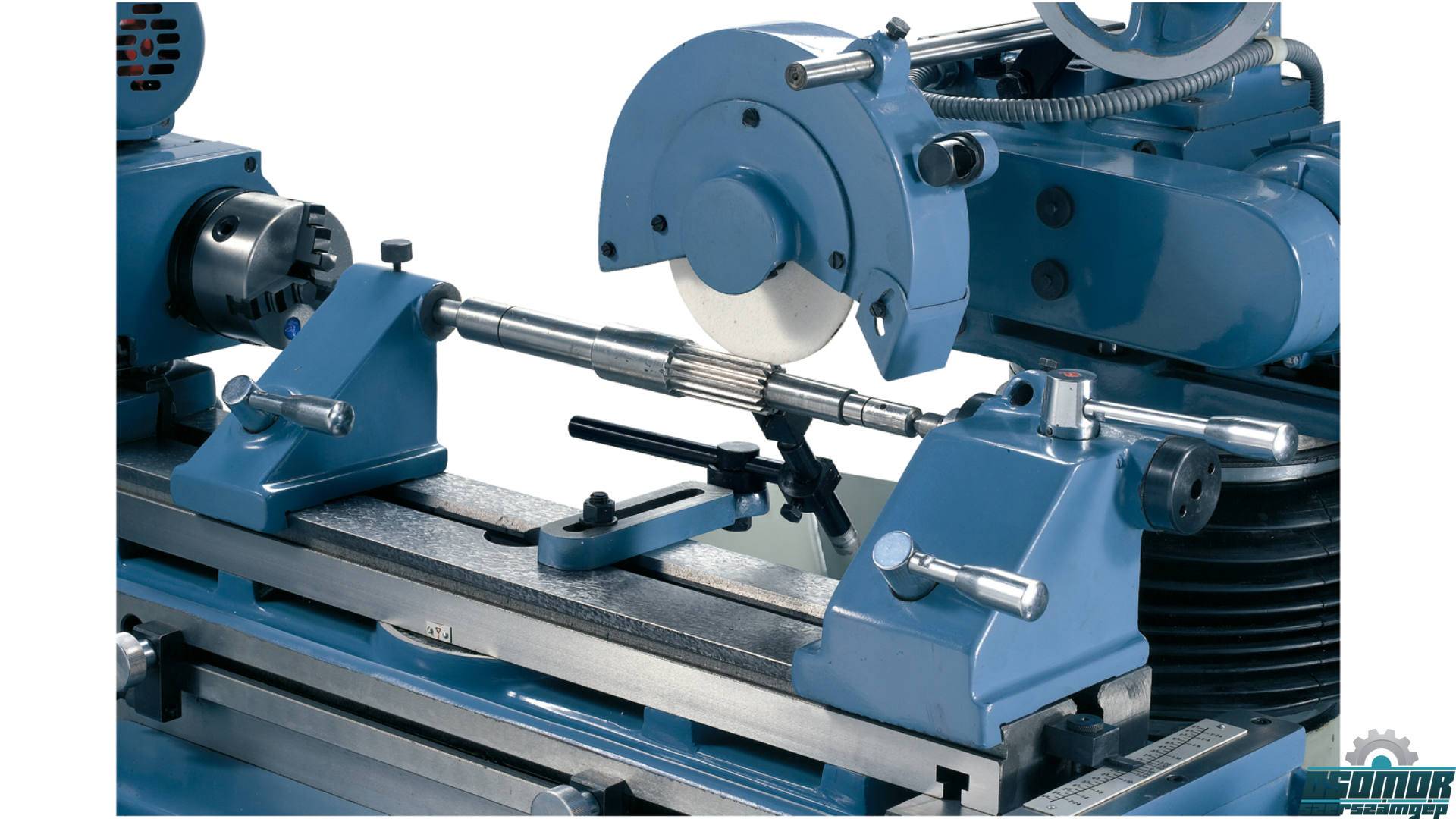

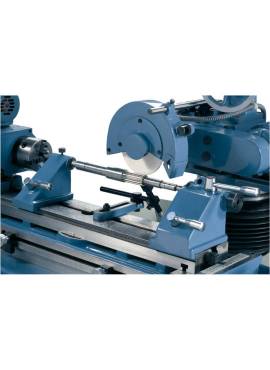

- Bal- és jobbold. nyeregszeg
- Központozócsúcs
- Fél-központozócsúcs
- Kiegyensúlyozó-stand
- Orsó-hosszabbító

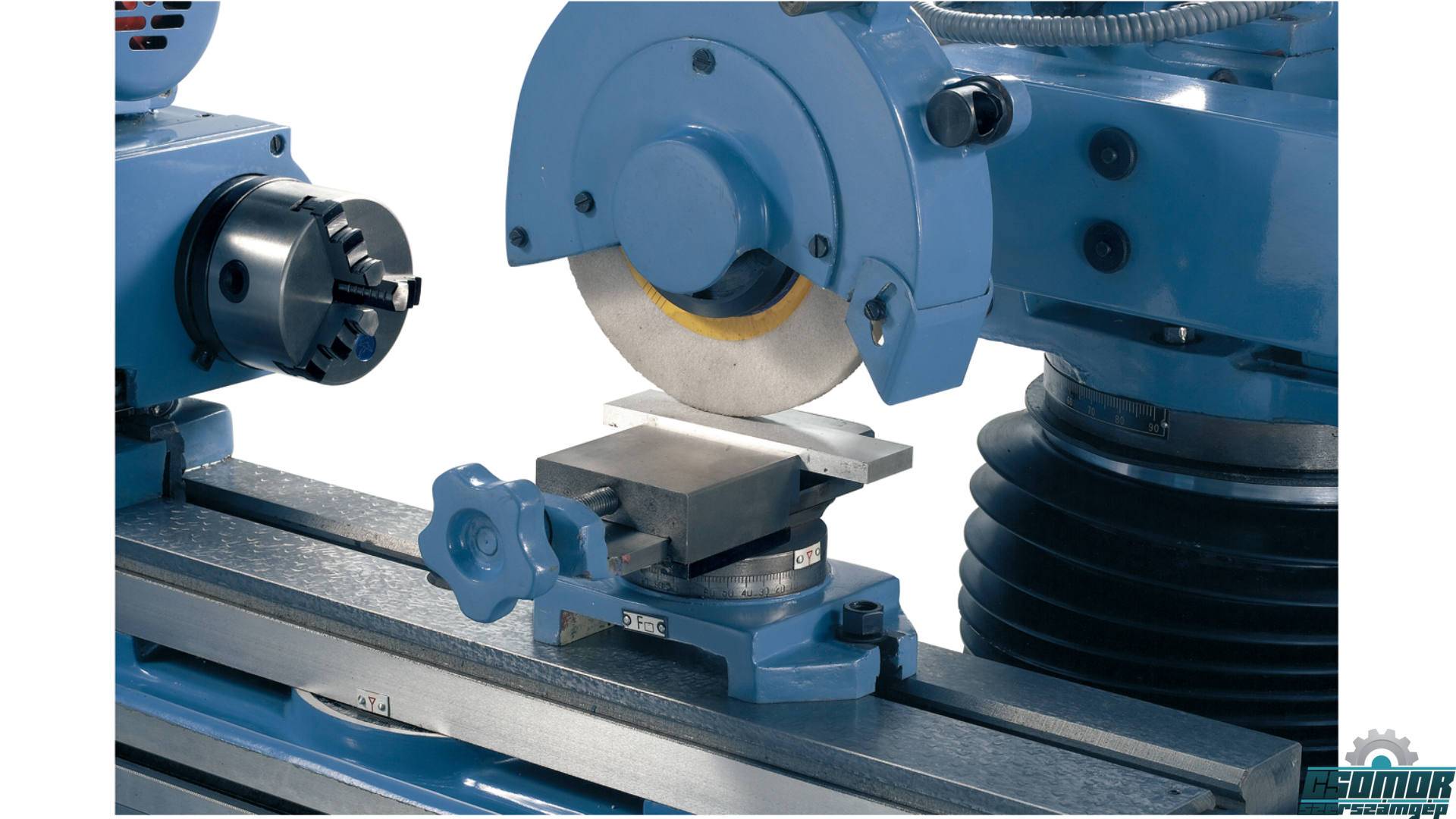

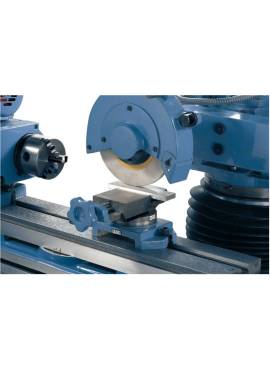

- Satu síkköszörüléshez
- Belső-köszörűberendezés 2 köszörűstifttel
- 5 menesztőcsap
- Egyengető
- Központi kenés
