WFM 800 szerszámmarógép
Vissza
Szerszámmarók

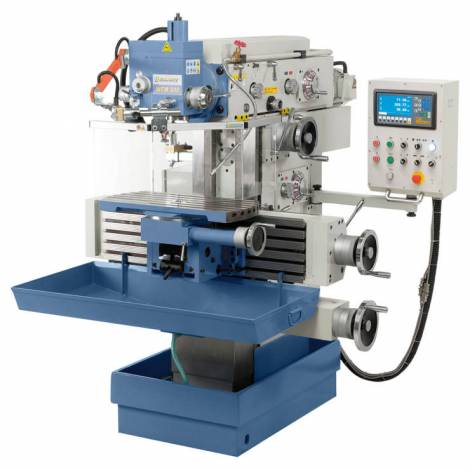

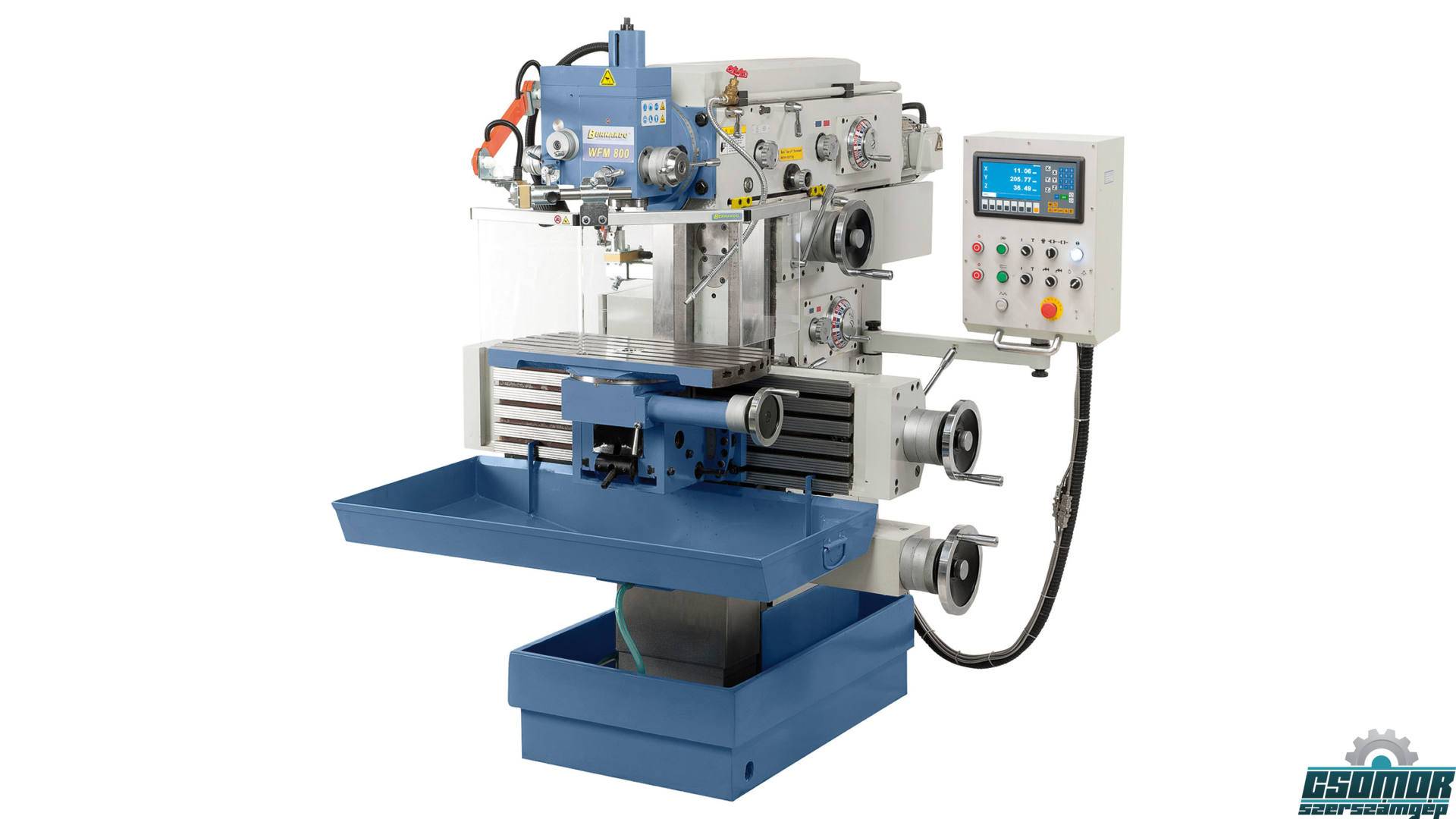

A hagyományos univerzális szerszámmarógép WFM 800 max. 300 kg súlyú munkadarabok megmunkálására van tervezve. A stabil és nehéz szürkeöntvény-konstrukció és a gépgyártási csoport nagy szilárdsága által ez a modell a legjobb feltételeket teljesíti a pontos munkához. Ennek a gépnek a legfőbb alkalmazási területei a szerszám- és formagyártás, valamint a modellezés és mintagyártás.
Cikkszám:
02-1304XL
Gyártó:
BERNARDO
Asztal nagyság
800 x 400 mm
Függőleges befogási felület
950 x 250 mm
Eljárási táv hosszanti (x)
500 mm
Eljárási táv kereszt (y)
350 mm
Eljárási táv függőleges (z)
400 mm
Asztal terhelés
300 kg
Orsó fordulatszám
(18) 40 - 2000 ford./perc
Orsó felvétel
ISO 40
Szegnyereg emelkedés
60 mm
Szegnyereg előretolás
0,03 / 0,06 / 0,12 mm/ford.
Max. hatósugár
520 mm
Orsó / asztal távolság
5 - 405 mm
Orsófej - elfordulási tartomány
-90° -tól +90° -ig
Vízszintes orsó / asztal távolság
35 - 435 mm
x-tengely
(18) 10 - 500 mm/perc
y-tengely
(18) 10 - 500 mm/perc
z-tengely
(18) 10 - 500 mm/perc
Gyorsmenet (x / y / z)
1200 mm/perc
T-horony (mennyiség / szélesség / távolság)
8 / 14 mm / 45 mm
T-horony - függőleg.asztal ( menny. / széles. / táv.)
5 / 14 mm / 45 mm
Előtoló motor
1,5 kW
Főmotor
3,0 kW
Gép méretei (Sz x Mé x Ma)
1460 x 2080 x 1720 mm
Kb. súly
2200kg
Gyártó
BERNARDO
Tulajdonságok
- Az előretolási sebesség beállítása egyszerűen és precízen kézikerék segítségével
- Sorozatszerűen kézi, automata és gyorsmenetes előretolóval felszerelt mind a három tengelyen
- Automatikus központi kenéssel a vezetőpályákhoz felszerelt

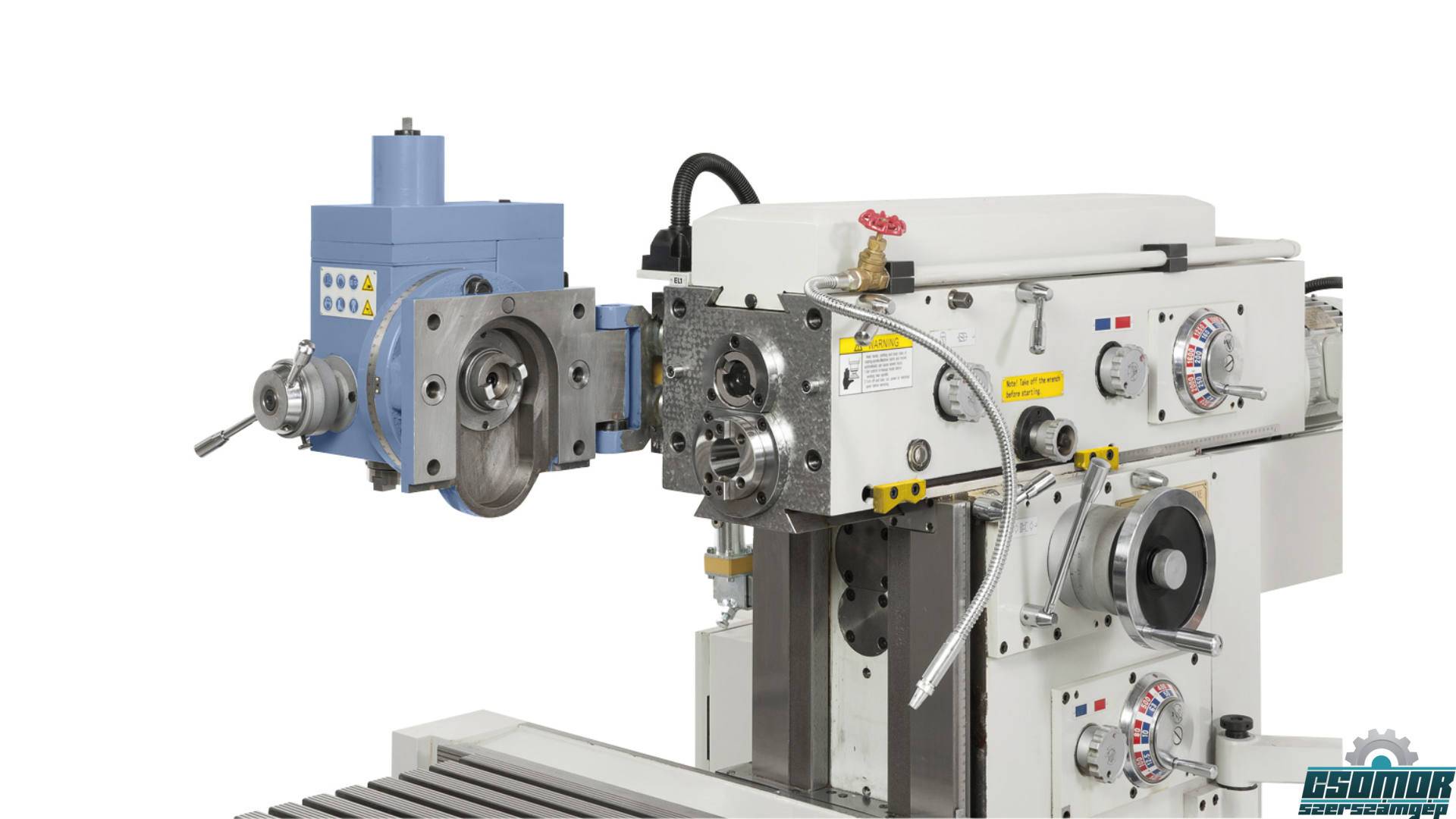

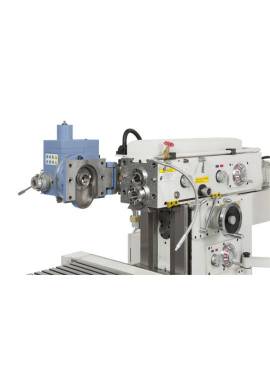

- Elfordítható függőleges marófej szegnyereg-állítással és három automatikus fúrási előretolással
- Gépállvány nehéz öntvénykivitelezésben vibrálásmentes munkát és nagy pontosságot garantál

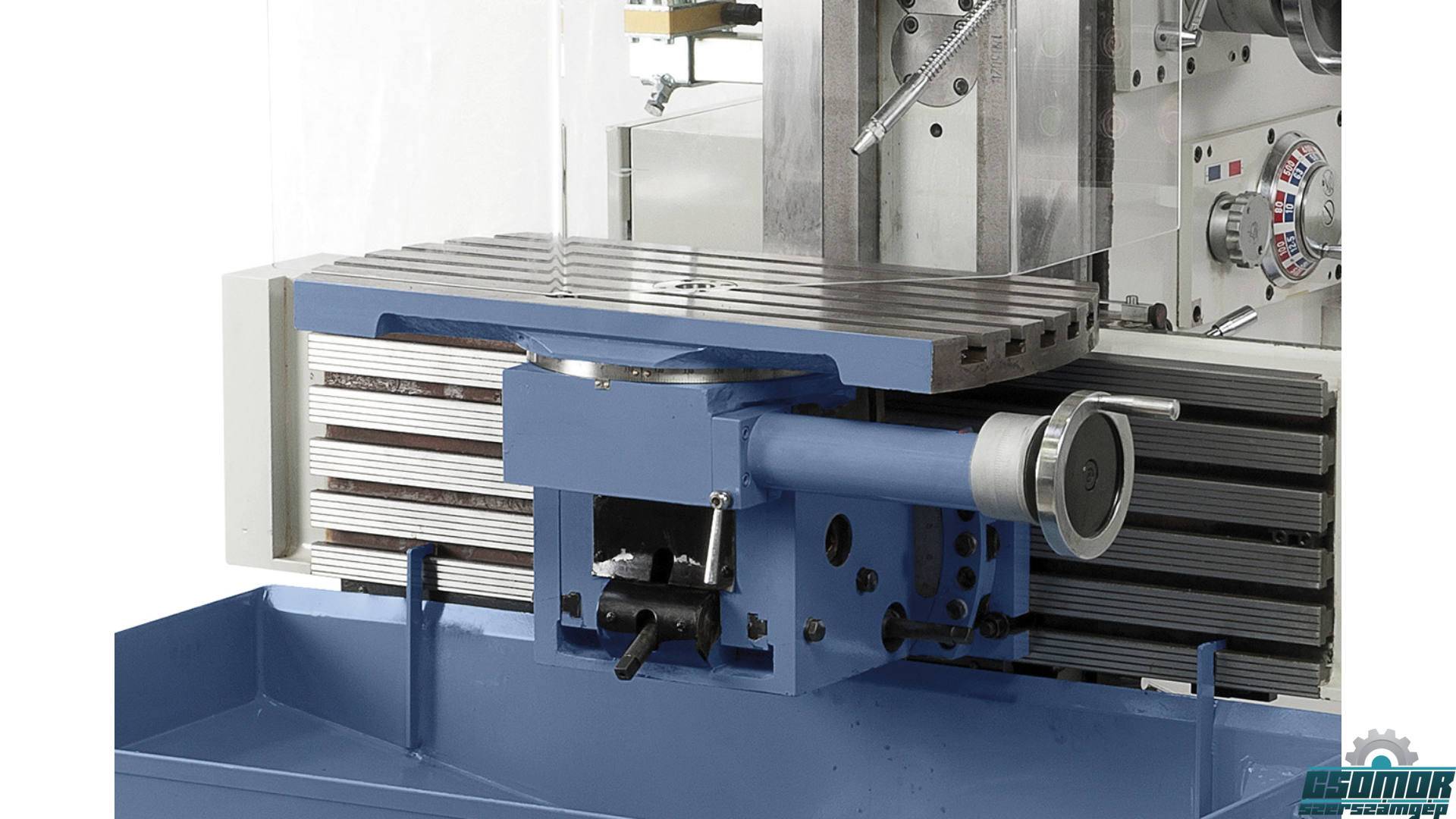

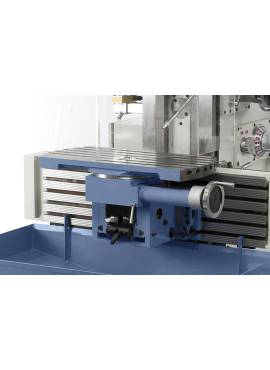

- Függőleges befogási felület 5 T-horonnyal választható módon a munkaasztal, az univerzális billenőasztal, ill. nagy munkadarabok befogására
- Edzett és precíziós csiszolású vezetők a munka nagyfokú pontosságát biztosítják
- A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsófordulatszámok és előretolások optimális összehangolása által
- Áttekinthetően elhelyezett kapcsolási alkotóelemek a fordulatszám- és előretolási beállításhoz
- Nélkülözhetetlen gép a szerszámgyártásban, formagyártásban, képzési területen, iparban, modellezésben, mintagyártásban, stb.
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Szorítóorsó M16
- LED-géplámpa
- Hűtőanyag-berendezés
- Előretoló x-, y- és z-tengelyhez
- Vízszintes ellencsapágy
- Hosszú marótüske ISO 40/22 mm
- Hosszú marótüske ISO 40/27 mm
- Kombi-feltűző-marótüske ISO 40 / 22 mm, ISO 40 / 27 mm
- Adapter ISO 40 / MK 1, ISO 40 / MK 2, ISO 40 / MK 3
- Szorítófogó-tokmány szorítófogóval 4 - 16 mm

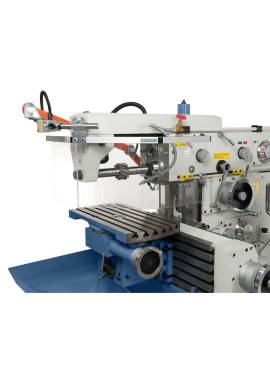

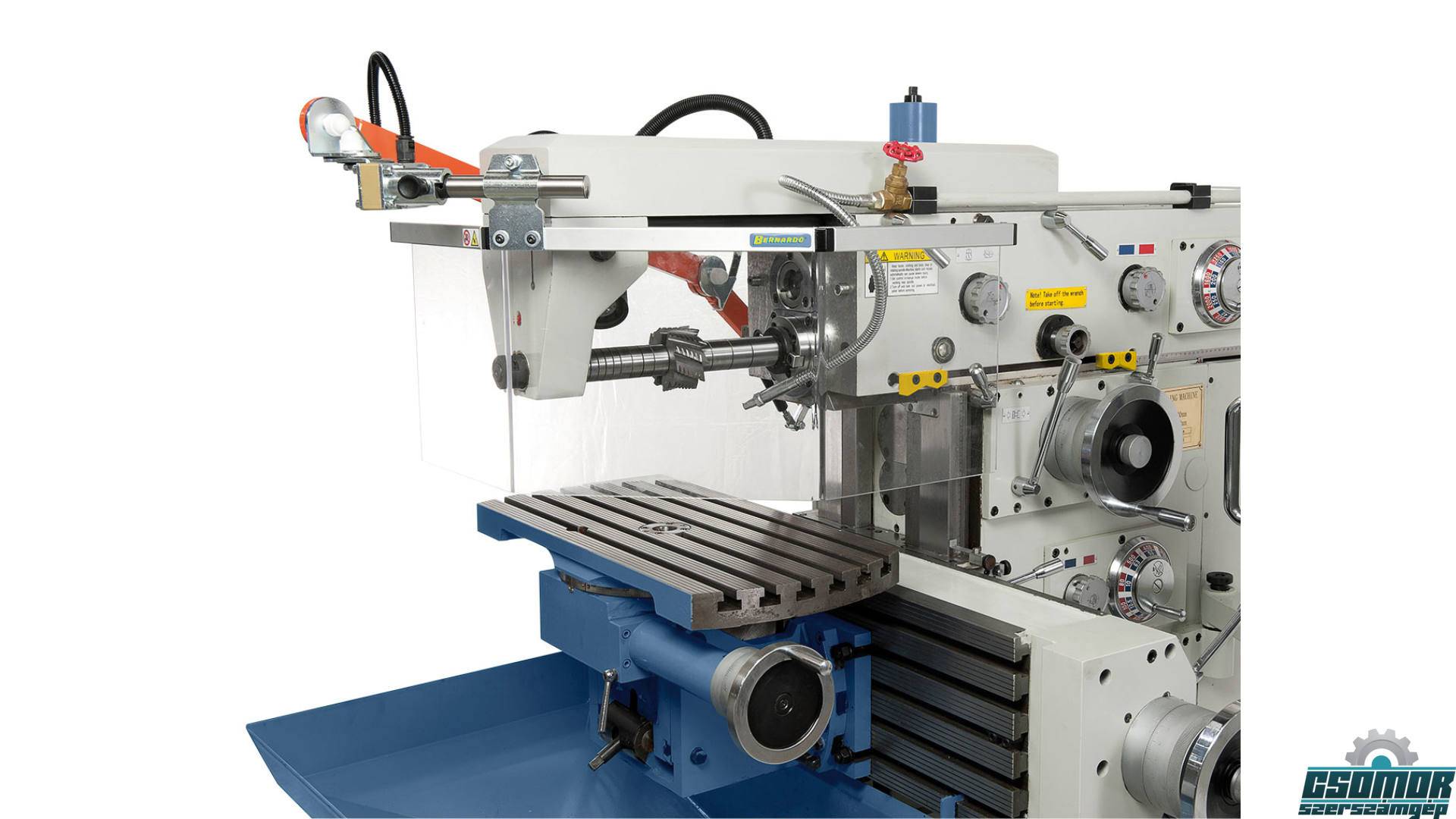

- Univerzális védőberendezés
- Forgácsfelfogó-bádog
- Alkalmazási szerszám
