WFM 750 Servo szerszámmarógép
Vissza
Szerszámmarók

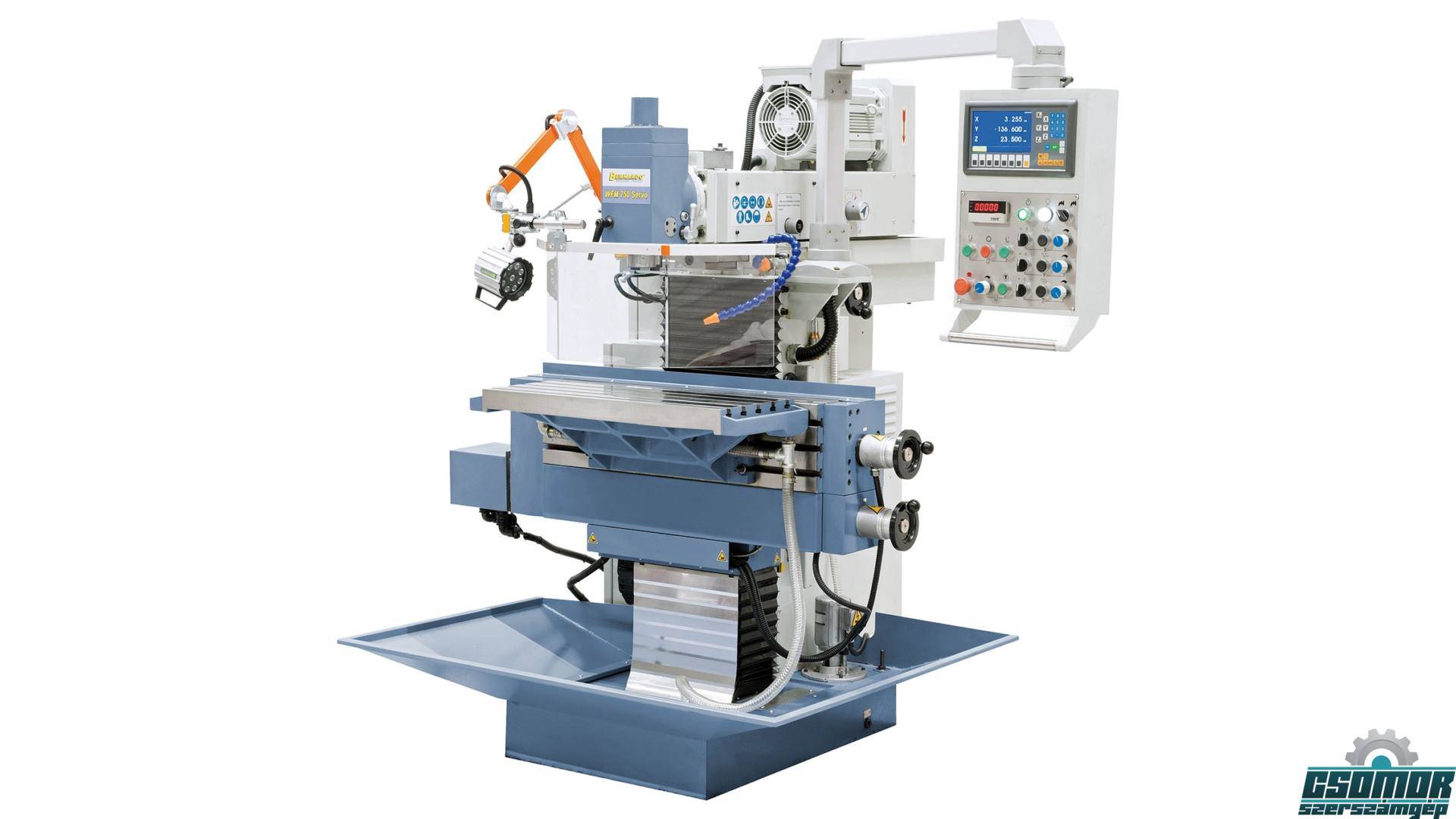

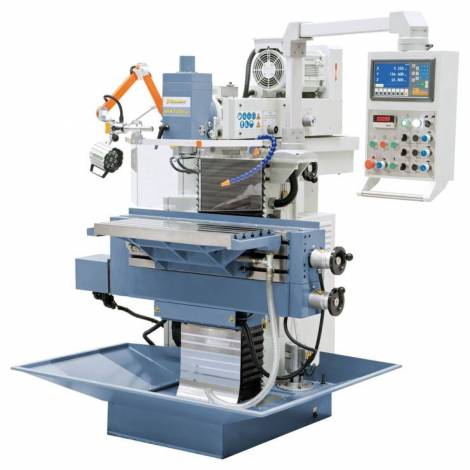

Maximum 200 kg-os munkadarabok megmunkálására szolgál a WFM 750 Servo szerszámkészítő marógép. A stabil és nehéz öntöttvas szerkezettel és a gép részegységek nagy merevségével e típus teljesíti a precíziós munkák legfontosabb követelményeit. E gép legfontosabb jellemzői az összes tengely elektronikus kézi kerekes szervohajtása, valamint a fokozat nélküli fordulatszám-szabályozás.
Cikkszám:
02-1331XL
Gyártó:
BERNARDO
Asztal nagyság
755 x 320 mm
Függőleges befogási felület
890 x 225 mm
Eljárási táv hosszanti (x)
405 mm
Eljárási táv kereszt (y)
315 mm
Eljárási táv függőleges (z)
405 mm
Asztal terhelés
200 kg
Orsó fordulatszám (fokozatmentes)
40–260/260–2000 ford./perc
Orsó felvétel
ISO 40
Szegnyereg emelkedés
65 mm
Max. hatósugár
460 mm
Orsó / asztal távolság
45 – 445 mm
Orsófej - elfordulási tartomány
-90° -tól +90° -ig
Vízszintes orsó / asztal távolság
120 – 530 mm
x-tengely / y-tengely / z-tengely
10 – 1000 mm/perc
Gyorsmenet (x / y / z)
1200 mm/perc
T-horony (mennyiség / szélesség / távolság)
5 / 14 mm / 63 mm
T-horony - függőleg.asztal ( menny. / széles. / táv.)
3 / 14 mm / 63 mm
Előtoló motor
1,5 KW

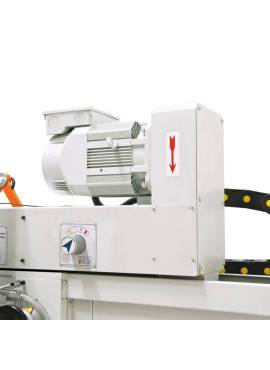

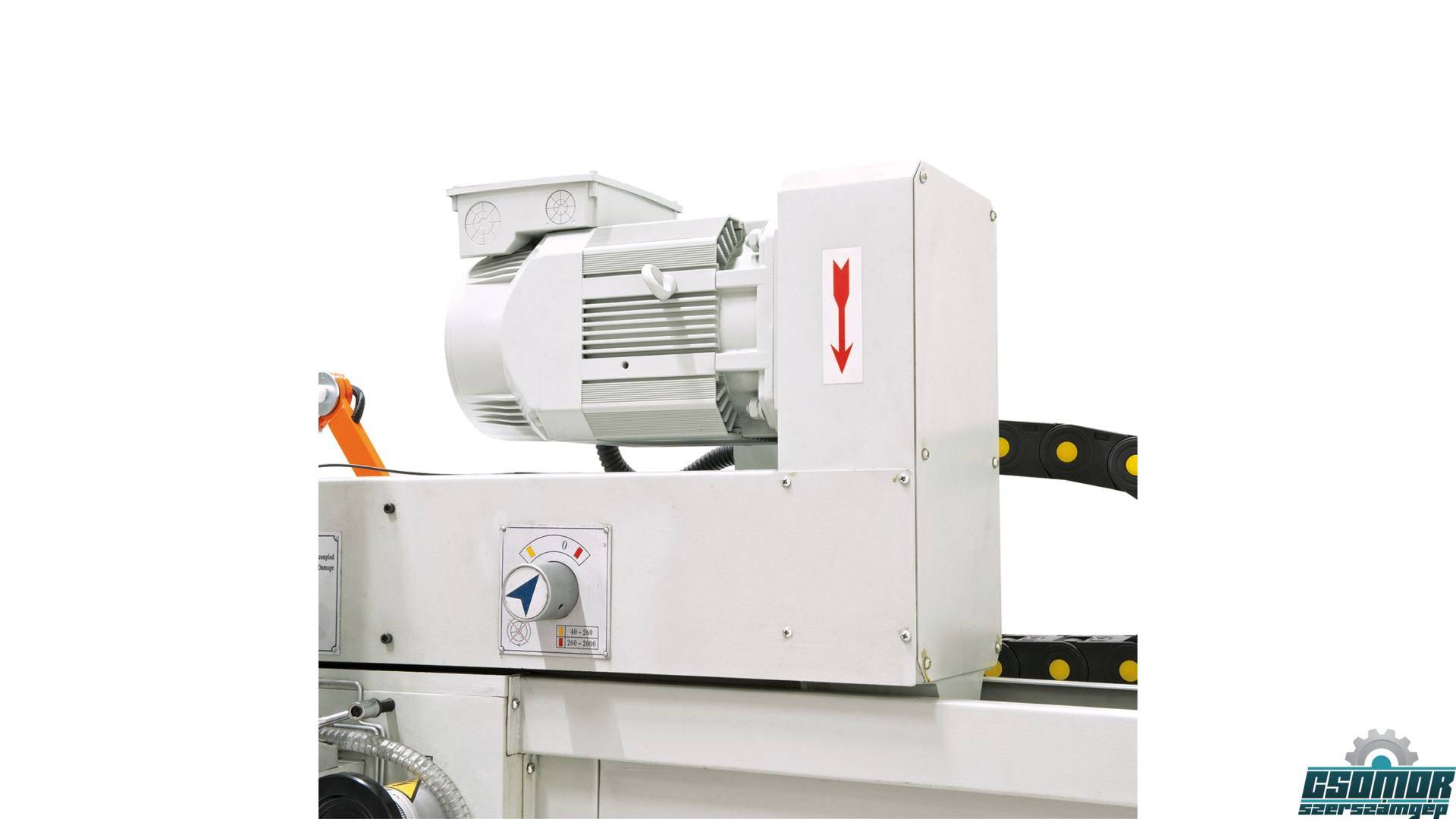

Főmotor
3,7 kW
Gép méretei (Sz x Mé x Ma)
1560 x 1780 x 1930 mm
Kb. súly
1452 kg
Gyártó
BERNARDO
Tulajdonságok
- Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotor meghajtással
- Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
- A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsófordulatszámok és előretolások optimális összehangolása által
- Változtatható fordulatszám-beállítás a frekvenciaváltó által optimális forgatónyomaték-lefutással és terhelés alatti megközelítőleg konstans fordulatszámmal
- Alapkivitelben 3 elektronikus kézikerékkel rendelkezik az összes tengely kézi kezeléséhez
- Gépállvány nehéz öntvénykivitelben a vibrálásmentes munka érdekében
- A vezetések elektronikus központi kenéssel vannak felszerelve
- Vízszintes maráshoz a függőleges marófejet oldalra kell tolni
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- LED-géplámpa
- Hűtőanyag-berendezés

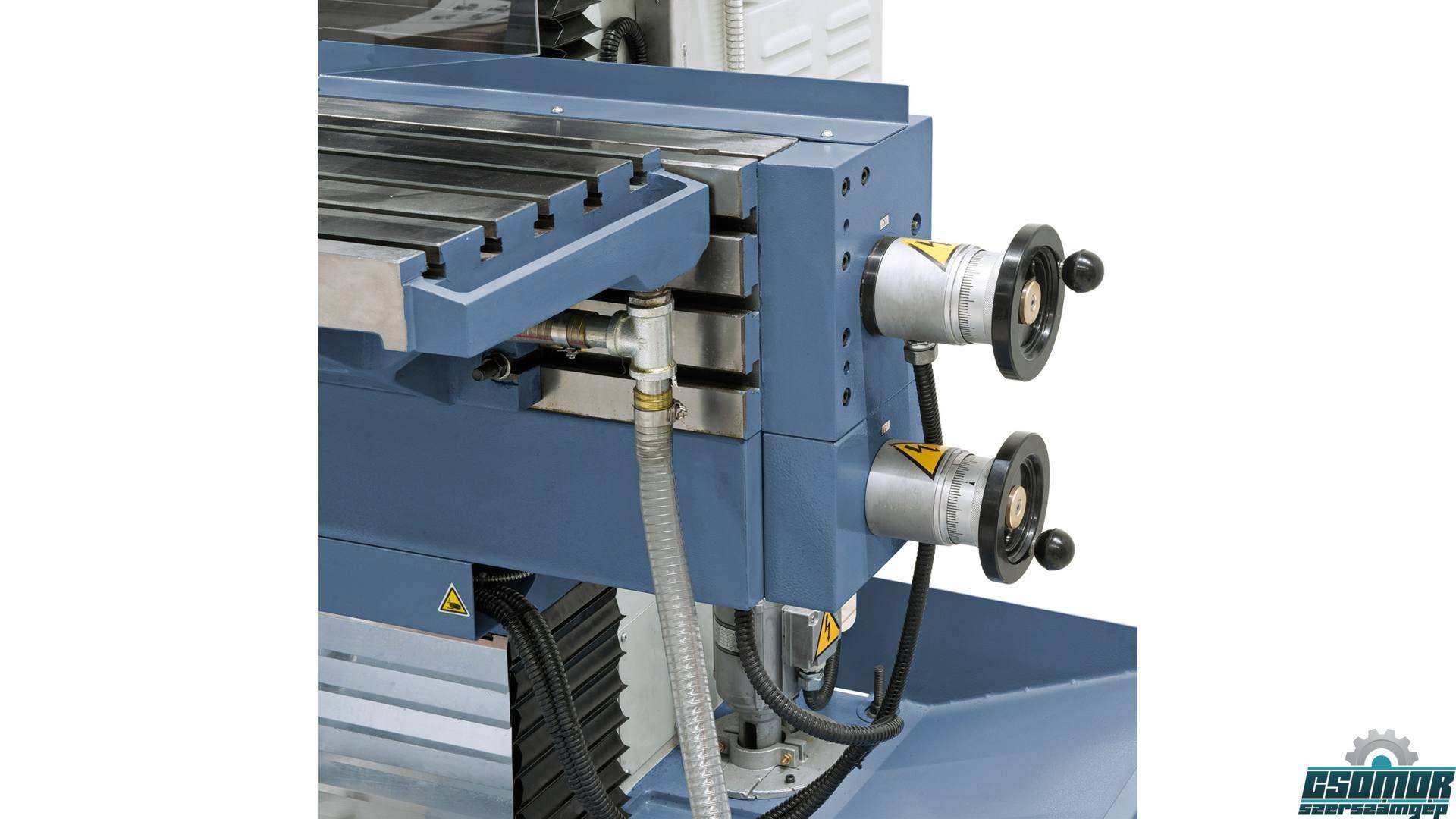

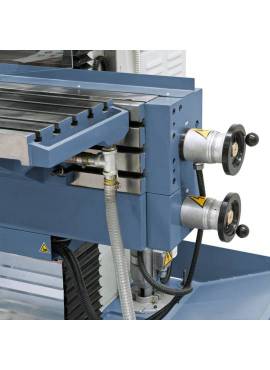

- Elektronikus kézi kerekek
- Vízszintes ellencsapágy
- Csapágyba ágyazott orsók mind a három tengelyen
- Szorítóorsó M 16
- Elektromos központi kenés
- Lamella-védőburkolat
- Hosszú marótüske ISO 40/16 mm, ISO 40/22 mm, ISO 40/27 mm, ISO 40/32 mm
- Adapter ISO 40 / MK 3 , ISO 40 / MK 2, ISO 40 / MK 1
- Gépsaru

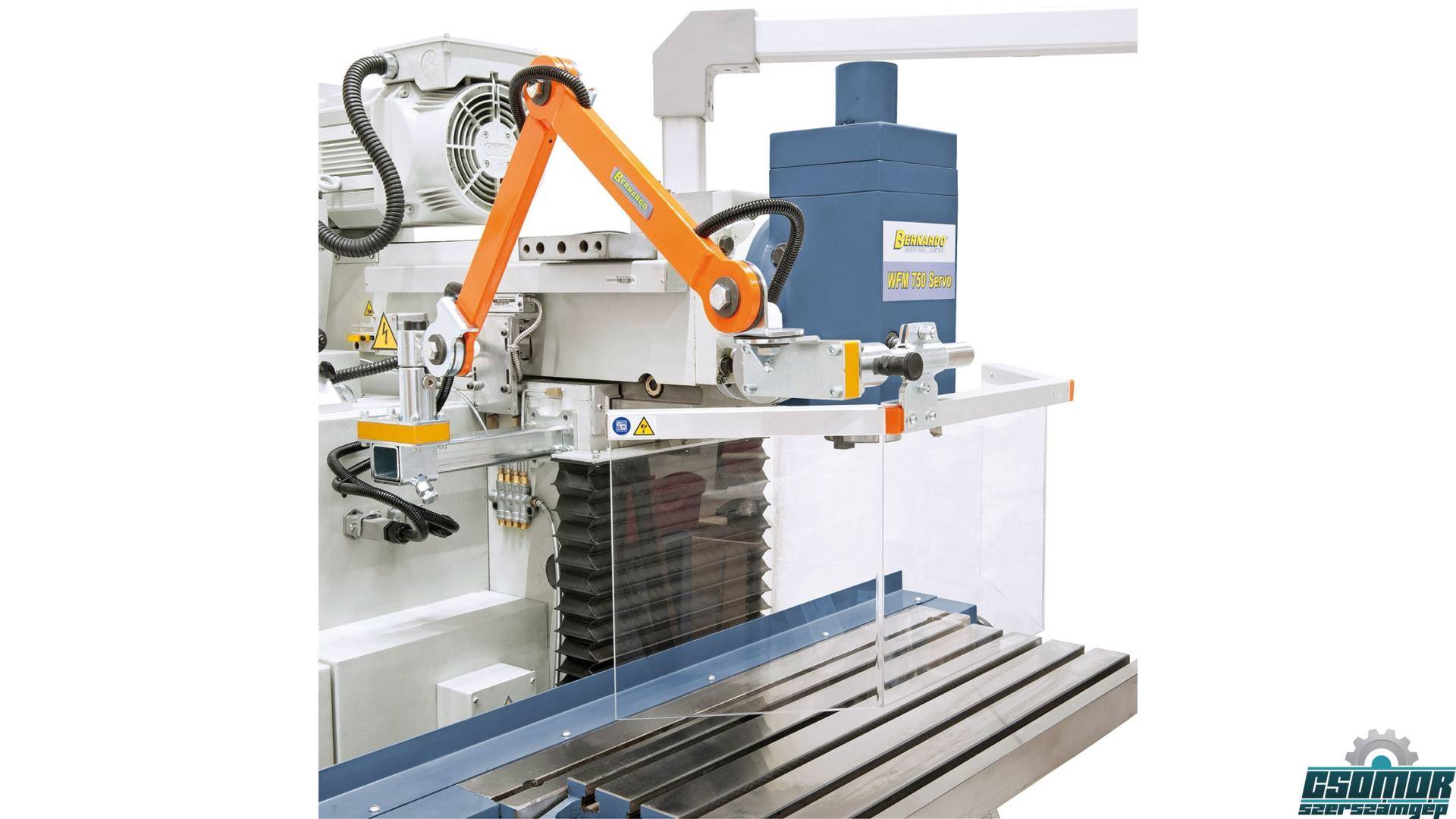

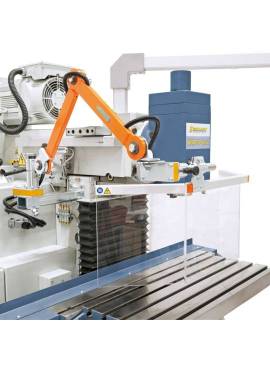

- Univerzális védőberendezés
- Alkalmazási szerszám
