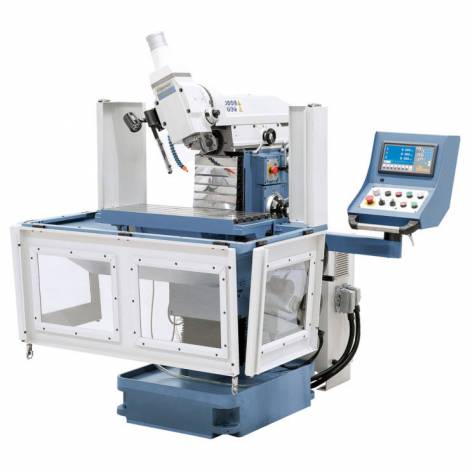

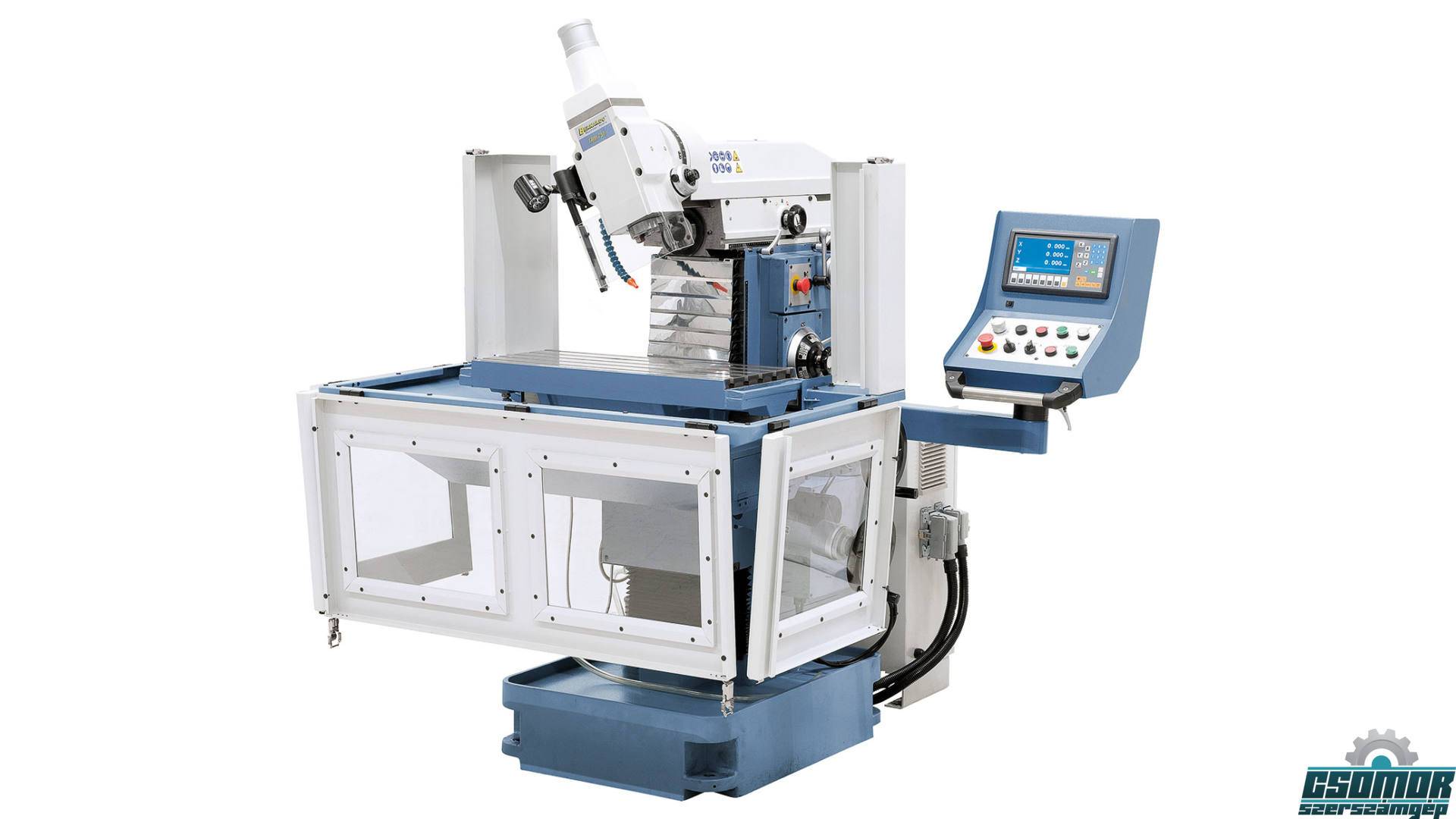

TRM 750 szerszámmarógép
Vissza
Szerszámmarók
Az univerzális szerszámmarógép TRM 750 könnyű és középnehéz marómunkák kivitelezésére alkalmas. Ez a modell már a standard-tartozékaival lehetővé teszi a vízszintes, függőleges és ferde marási munkálatok elvégzését. Ennek a modellnek az alkalmazása legfőképpen a szerszám- és formagyártásban, modellezésben ajánlott, de képzési területen is szívesen alkalmazzák ezt a gépet.
Cikkszám:
02-1326XL
Gyártó:
BERNARDO
Asztal nagyság
750 x 320 mm
Függőleges befogási felület
825 x 225 mm
Eljárási táv hosszanti (x)
310 (350*) mm
Eljárási táv kereszt (y)
160 (200*) mm
Eljárási táv függőleges (z)
295 (335*) mm
Asztal terhelés
280 kg
Orsó fordulatszám
(12) 50 - 2000 ford./perc
Orsó felvétel
ISO 40
Szegnyereg emelkedés
120 mm
Max. hatósugár
485 mm
Orsó / asztal távolság
65 - 405 mm

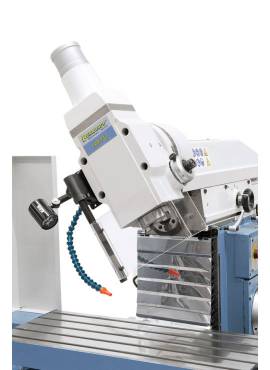

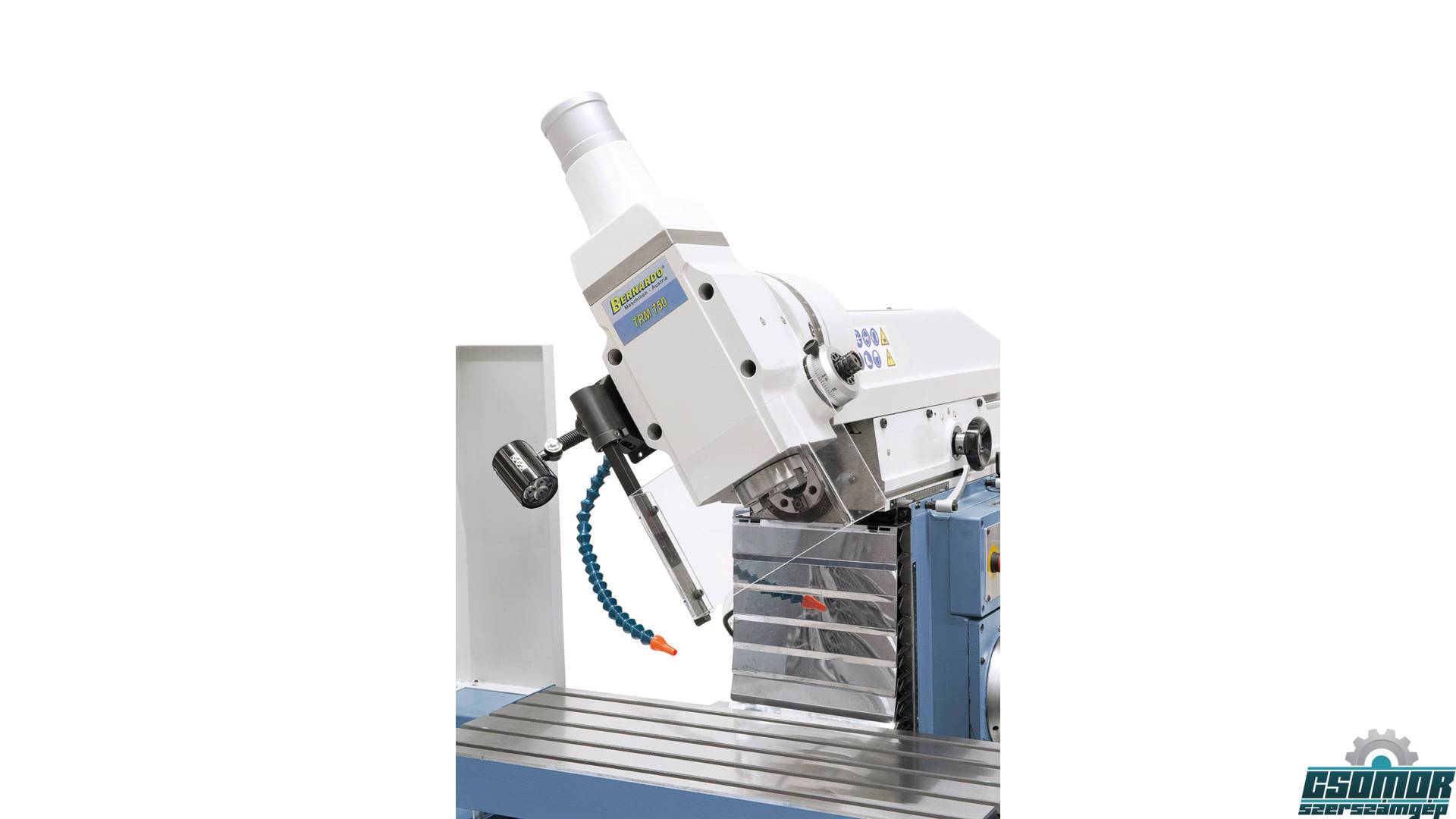

Orsófej - elfordulási tartomány
-90° -tól +90° -ig
Vízszintes orsó / asztal távolság
35 - 370 mm
x-tengely
8 - 450 mm/min
y-tengely
8 - 450 mm/min
z-tengely
8 - 450 mm/min
Gyorsmenet (x / y / z)
720 mm/min
T-horony (mennyiség / szélesség / távolság)
5 / 14 mm / 63 mm
T-horony - függőleg.asztal ( menny. / széles. / táv.)
2 / 14 mm / 126 mm
Előtoló motor
0,375 kW
Főmotor
2,2 kW
Gép méretei (Sz x Mé x Ma)
1450 x 1230 x 1920 mm
Kb. súly
1280 kg
Gyártó
BERNARDO
Tulajdonságok
- Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
- A vezetések elektronikus központi kenéssel vannak felszerelve
- Sorozatszerűen kézi, automata és gyorsmenetes előretolóval felszerelt mind a három tengelyen
- Függőleges befogási felület 2 T-horonnyal választható módon a munkaasztal, az univerzális billenőasztal, ill. nagy munkadarabok befogására
- Nagyra méretezett fecskefarok-vezetés az x- és y-tengelyen
- Az előretolási sebesség frekvenciaváltó segítségével fokozatmentesen beállítható
- Gépállvány nehéz öntvénykivitelezésben vibrálásmentes munkát és nagy pontosságot garantál
- A legkülönfélébb munkaanyagok gazdasági megmunkálása a szabadon választható orsófordulatszámok és előretolások optimális összehangolása által
- Nélkülözhetetlen gép a szerszámgyártásban, formagyártásban, képzési területen, iparban, modellezésben, mintagyártásban, stb.
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- LED-géplámpa
- Hűtőanyag-berendezés

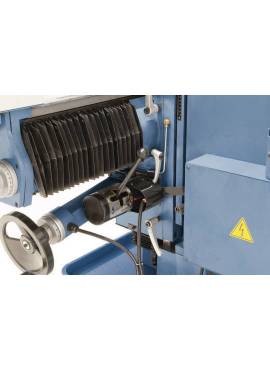

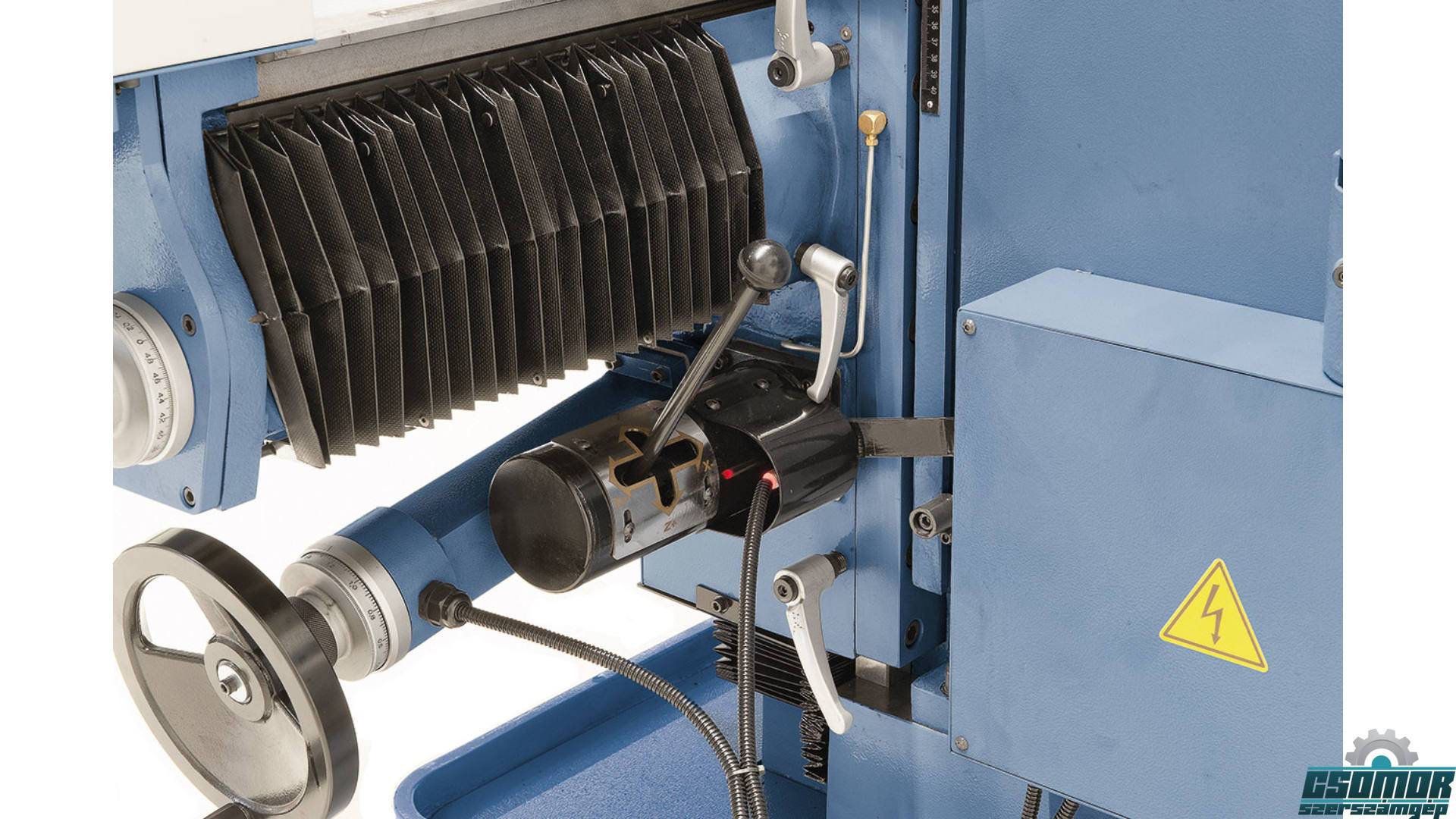

- Előretoló x-, y- és z-tengelyhez
- Vízszintes ellencsapágy
- Asztal burkolat
- Csapágyba ágyazott orsók mind a három tengelyen
- Szorítóorsó M16
- Elektromos központi kenés
- Delta frekvenciaváltó előretoláshoz
- Lamella-védőburkolat
- Hosszú marótüske ISO 40/27 mm
- Adapter ISO 40 / MK 3
- Szűkítőhüvely MK 3 / 2
- Szűkítőhüvely MK 3 / 1
- ISO 40 befogótokmány betétekkel 5 – 25 mm-ig (7 db.)
- Alkalmazási szerszám
