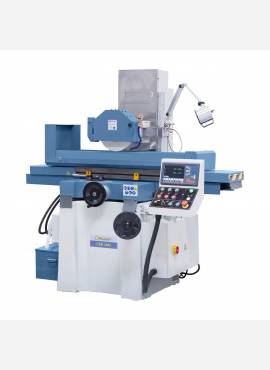

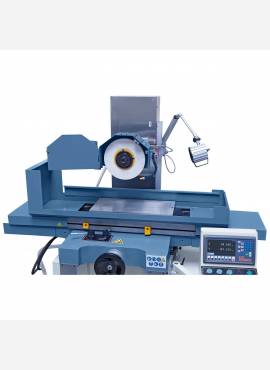

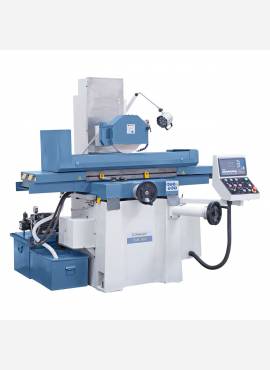

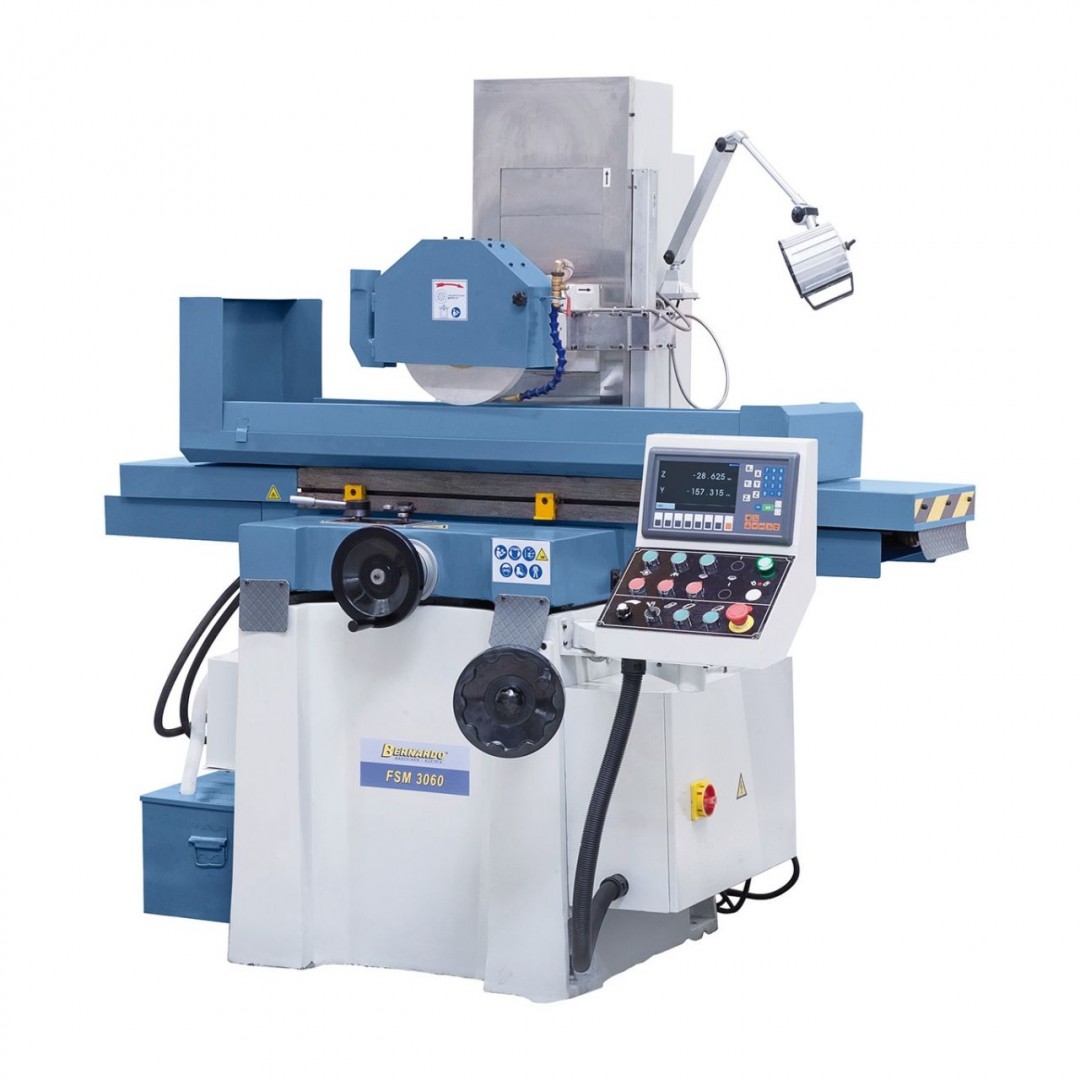

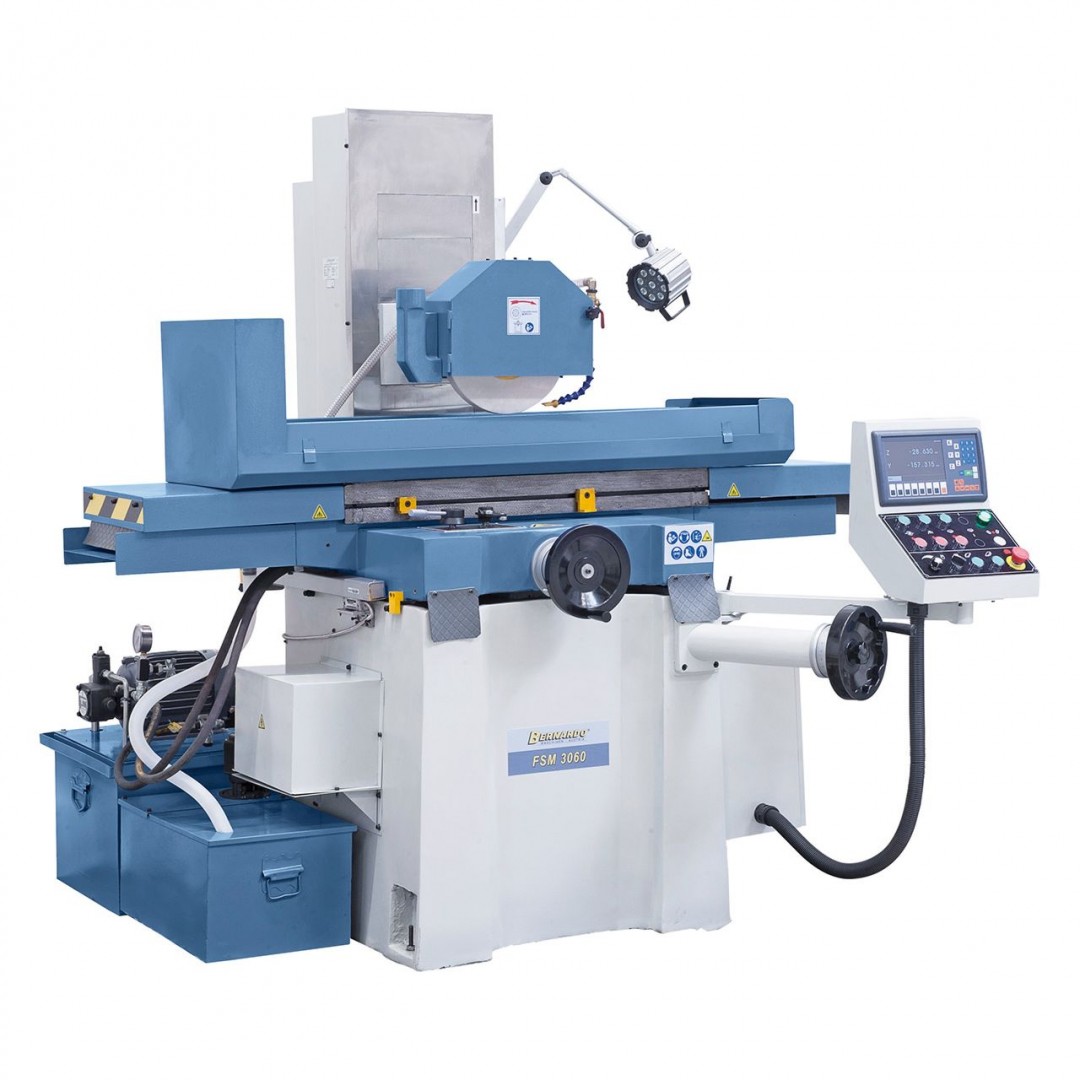

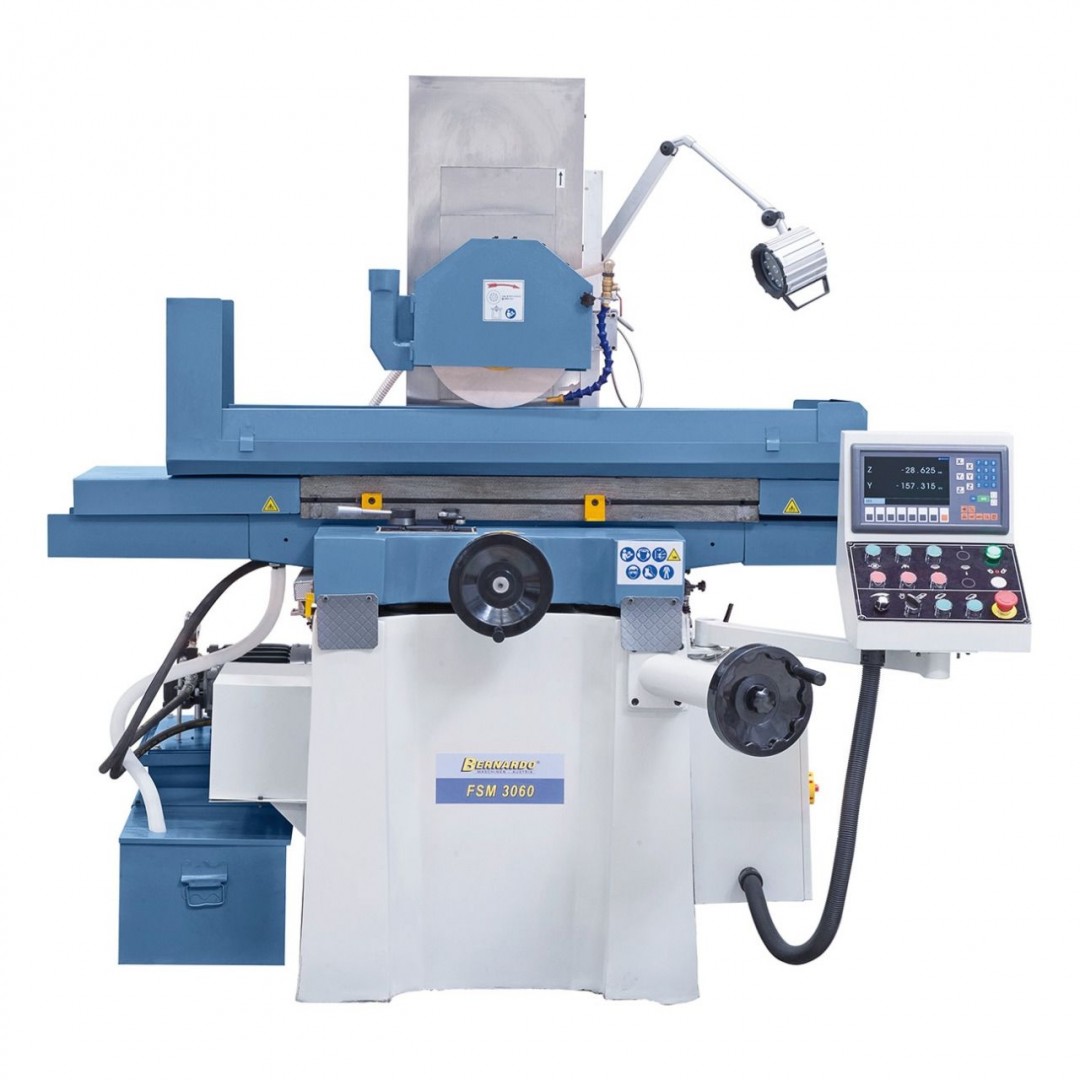

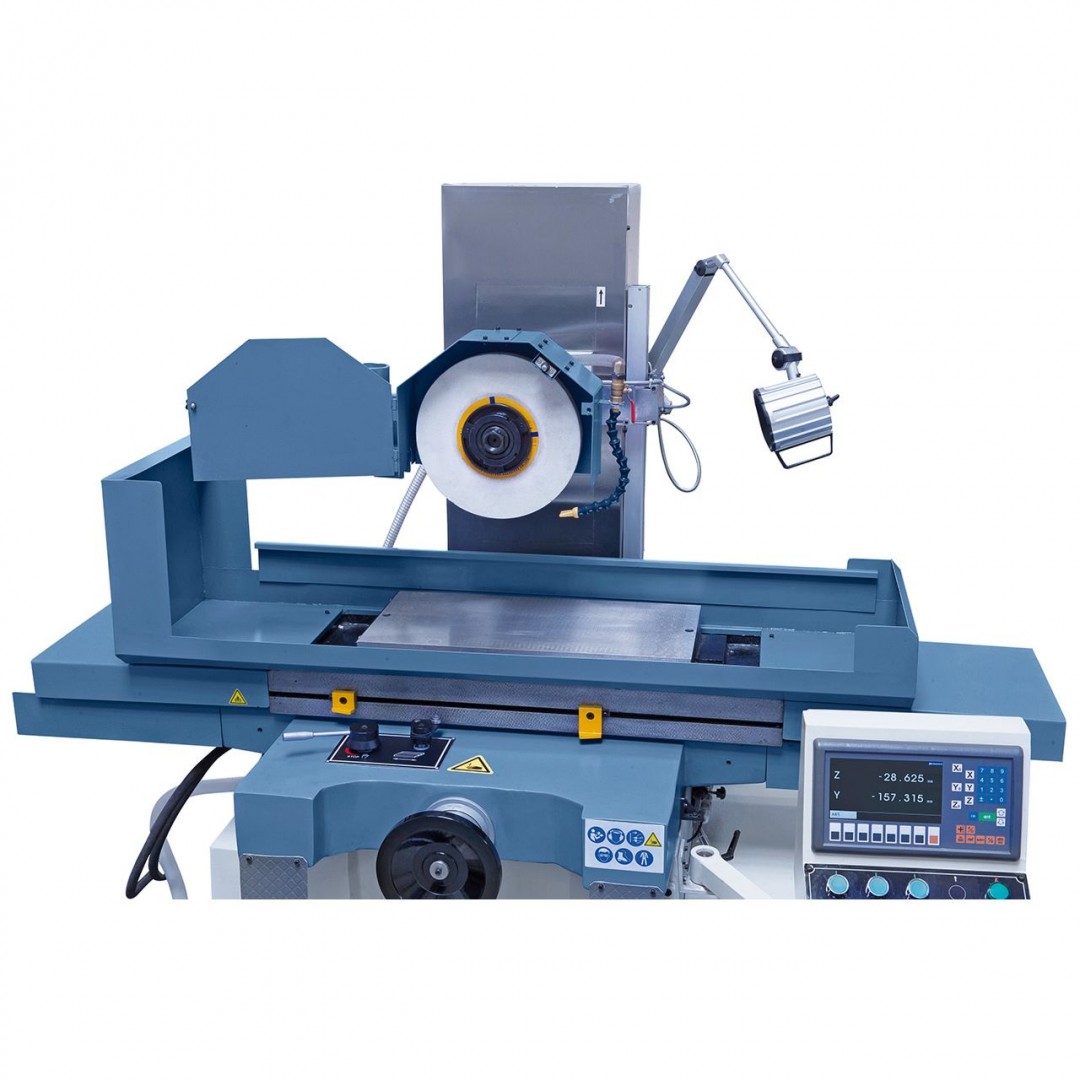

FSM 3060 síkköszörű
Vissza
Síkköszörűk
Az FSM 3060 síkköszörű gép meggyőző a robusztus felépítése miatt. Minden fő felépítési csoport, mint az állvány, nyereg és szán kiváló minőségű öntvényből vannak előállítva. Az átfogó standard tartozékok által ezek a modellek optimális teljesítménycsomagot kínálnak a szerszám- és formagyártás számára.
Cikkszám:
05-1407
Asztali befogófelület
300 x 700 mm
T-horony mennyiség / szélesség
1/14 mm
Elektromágneses befogólemez
300 x 600 mm
Max. eljárási táv, hosszanti
640 mm
Max. eljárási táv, kereszt
320 mm
Orsóközép / asztal max. távolság
520 mm
Max. munkadarabsúly*
200 kg
Köszörűtárcsa
300 x 30 x 75 mm
Asztali sebesség, hidraulikus
3 - 20 m / perc
Kereszt beállítás
Keresztirányú beállítás kézikerék-forgatással
4 mm / ford.
Skálabeosztás a kézikereken
0,01 mm
Függőleges beállítás
Függőleges előtolás kézi kerék forgatással
2 mm / ford.
Skálabeosztás a kézikereken
0,01 mm
Köszörűorsó motor
4,0 kW
Orsó fordulatszám
1440 ford./perc
Hidraulikus szivattyúmotor
1,5 kW
Hosszúság
2000 mm
Mélység
1650 mm
Magasság
1850 mm
Súly kb.
1330 kg
* mágneses befogólemezzel
Tulajdonságok
- Csekély Slip-Stick „Csúszik-Ragad-hatás“ a műanyaggal bevont ellenvezetők által x- és y-tengelyen
- Asztal hosszanti-vezetés V-sík, asztali keresztvezetés dupla-V
- Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
- Külön hidraulikus egység hőcserélővel, elkerüli a rezgéseket és a hőterhelést
- Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
- A minőségi hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
- Komplett felszerelés: 2 tengelyes digitális kijelző, állandó mágneses rögzítő lemez és még sok más
- Központi kenés az összes vezetőpályához
Szállítási terjedelem

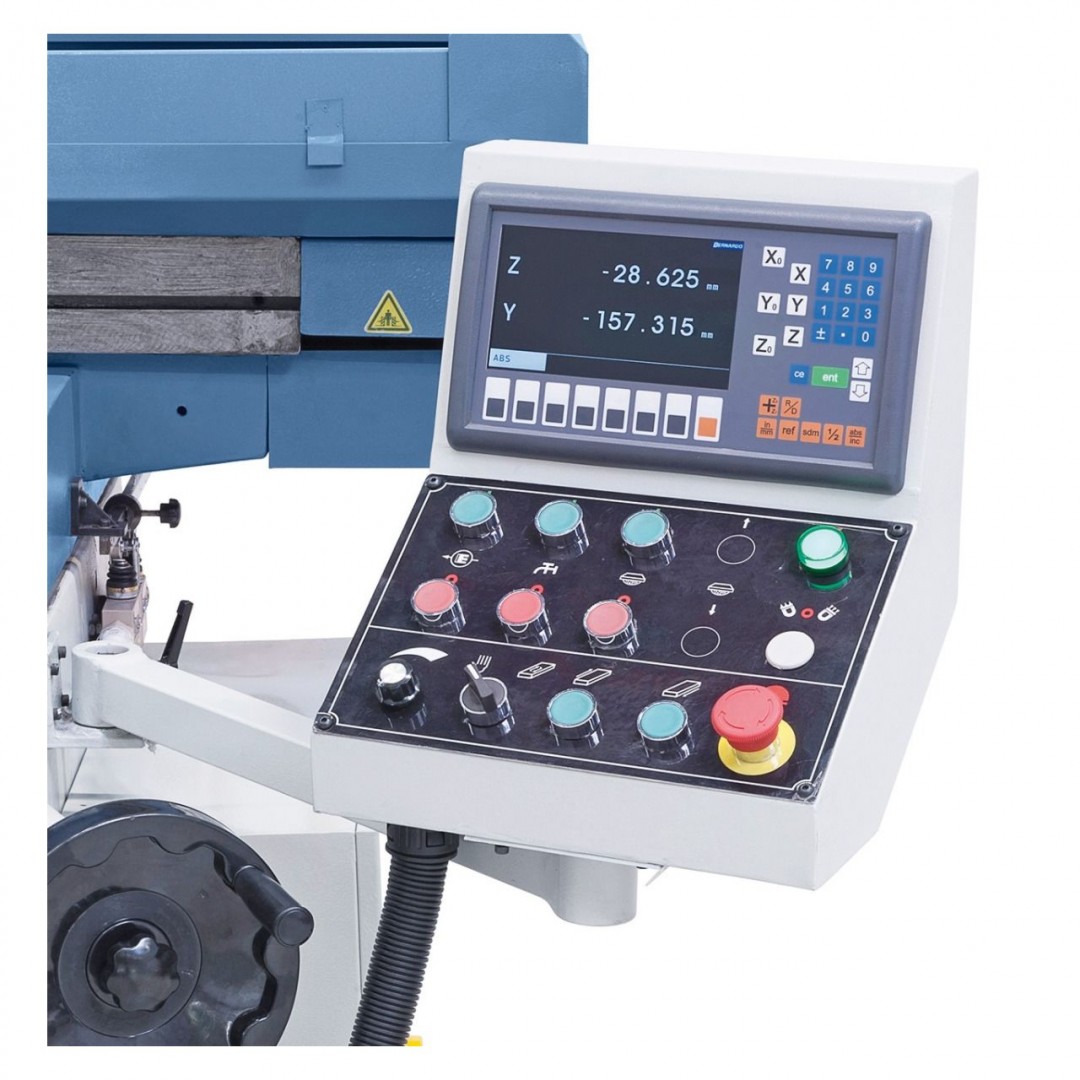

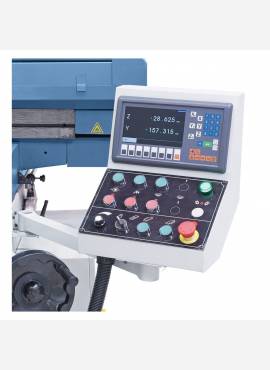

- 2-tengelyes-helyzetmutató ES-12 H LCD kijelzővel
- Köszörűtárcsa
- Tárcsakarima
- LED munkalámpa
- Mágneses befogólemez
- Kiegyenlítő stand
- Kiegyenlítő tengely
- Védőburkolat
- Lemágnesező berendezés
- Hűtőanyag berendezés
- Csiszológyémánt
- Gépsaru
- Központi kenés
- Alkalmazási szerszám
Szállítható külön tartozék
- Karima az FSM 3060 / FSM 3060 AHD / FSM 4080 AHD típushoz (Nr: 05-1416)
- Hűtőanyag berendezés elszívóval és mágnes szeparátorral FMS sorozathoz (Nr: 05-1418)
- Precíziós köszörű- és kontrollsatu QKG 125 (Nr: 28-6003)
- Precíziós köszörű- és kontrollsatu QGG 50 (Nr: 28-6005)
- Precíziós köszörű- és kontrollsatu QGG 100 (Nr:28-6007)
- Szinusz satu QKJ 100 (Nr: 28-6012)
- Szinusz satu QGJ 73 (Nr: 28-6016)
- Kétdimenziós precíziós bilincs (Nr: 28-6035)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
