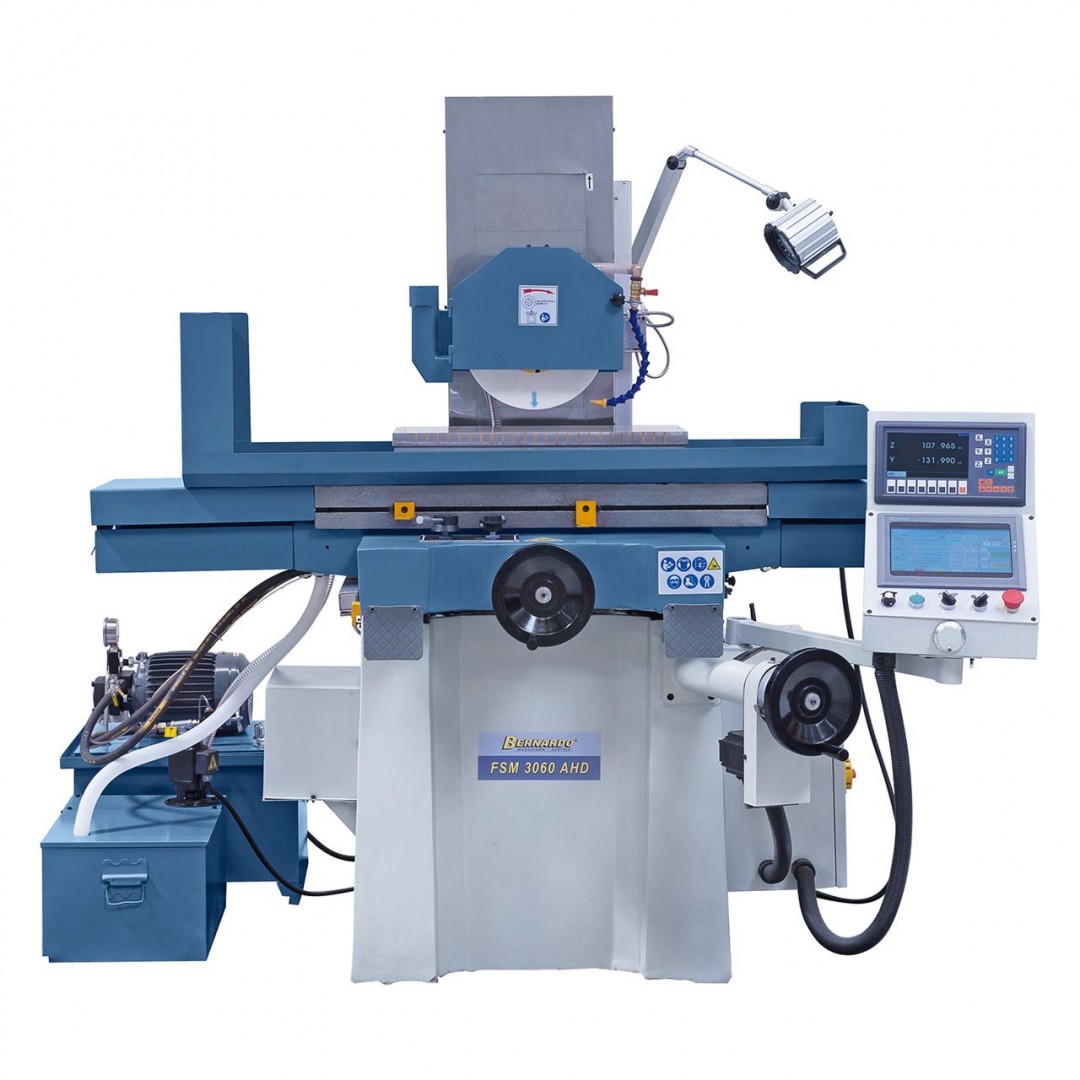

FSM 3060 AHD síkköszörű
Vissza
Síkköszörűk
Az FSM-AHD sorozat szilárd felépítésű felületi csiszológépei alapfelszereltségként automatikus függőleges előtolással vannak ellátva. A széles körű alapfelszereltségnek, például a számítógéppel vezérelt függőleges előtolásnak, a mágneses lemezzel ellátott mágneslemeznek, az érintőképernyővel történő vezérlésnek és az elektronikus kézi keréknek köszönhetően ezek a modellek optimális szolgáltatási csomagot kínálnak a felhasználónak.
Cikkszám:
05-1408
Asztali befogófelület
300 x 700 mm
T-horony mennyiség / szélesség
1/14 mm
Elektromágneses befogólemez
300 x 600 mm
Max. eljárási táv, hosszanti
640 mm
Max. eljárási táv, kereszt
320 mm
Orsóközép / asztal max. távolság
520 mm
Max. munkadarabsúly*
200 kg

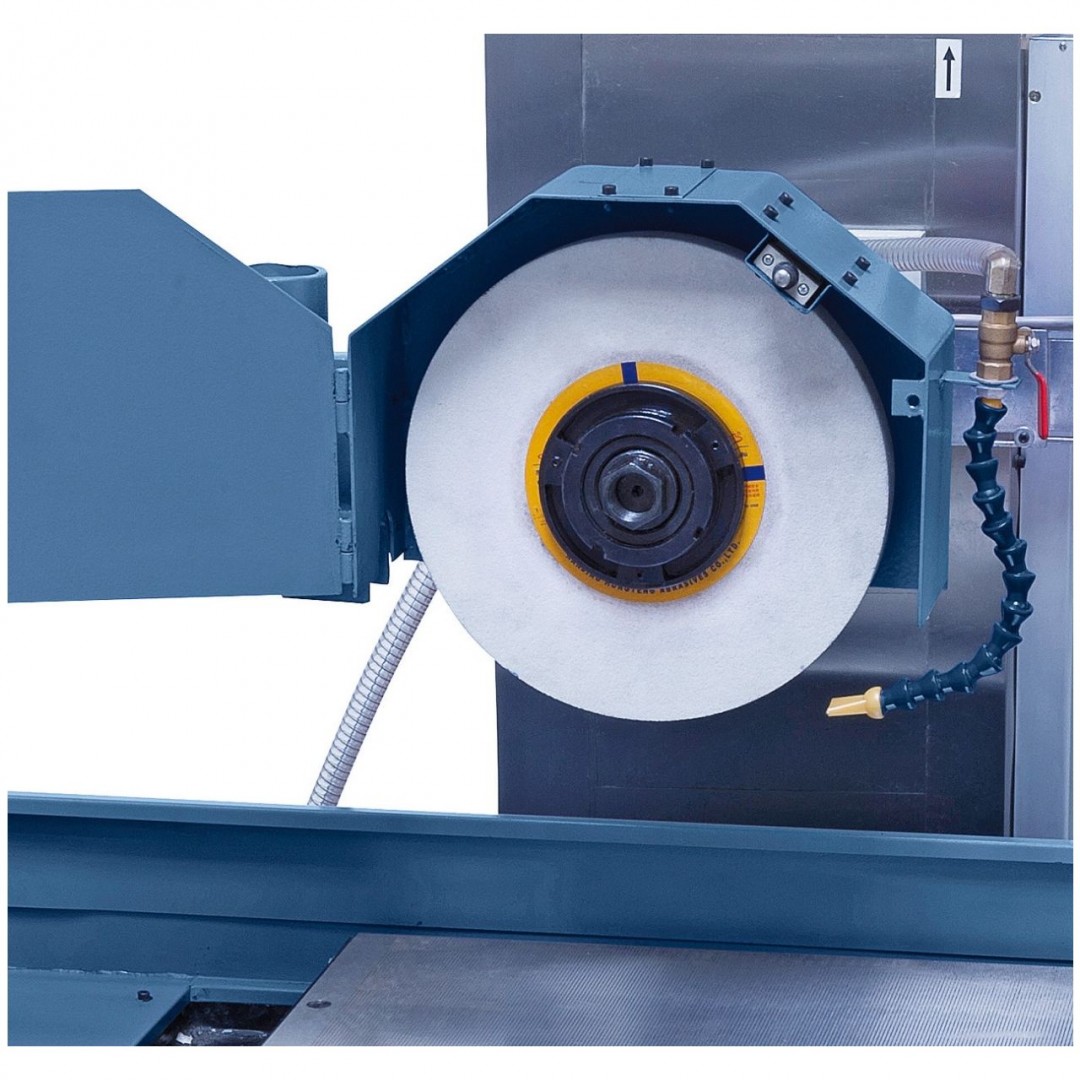

Köszörűtárcsa
300 x 30 x 75 mm
Asztali sebesség, hidraulikus
2 - 18 m / perc
Kereszt beállítás
Automatikus állítás, keresztirányú
0,5 - 10 mm / löket
Gyorsmenet, kereszt
990 mm / perc
Keresztirányú beállítás kézikerék-forgatással
4 mm / ford.
Skálabeosztás a kézikereken
0,02 mm
Függőleges beállítás
Automatikus állítás, függőleges
0,01 / 0,1 mm
Gyorsmenet, függőleges
360 mm / perc
Beállítás függőlegesen kézikerék-forgatással
2 mm / ford.
Skálabeosztás a kézikereken
0,01 mm

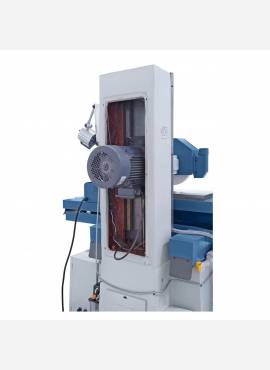

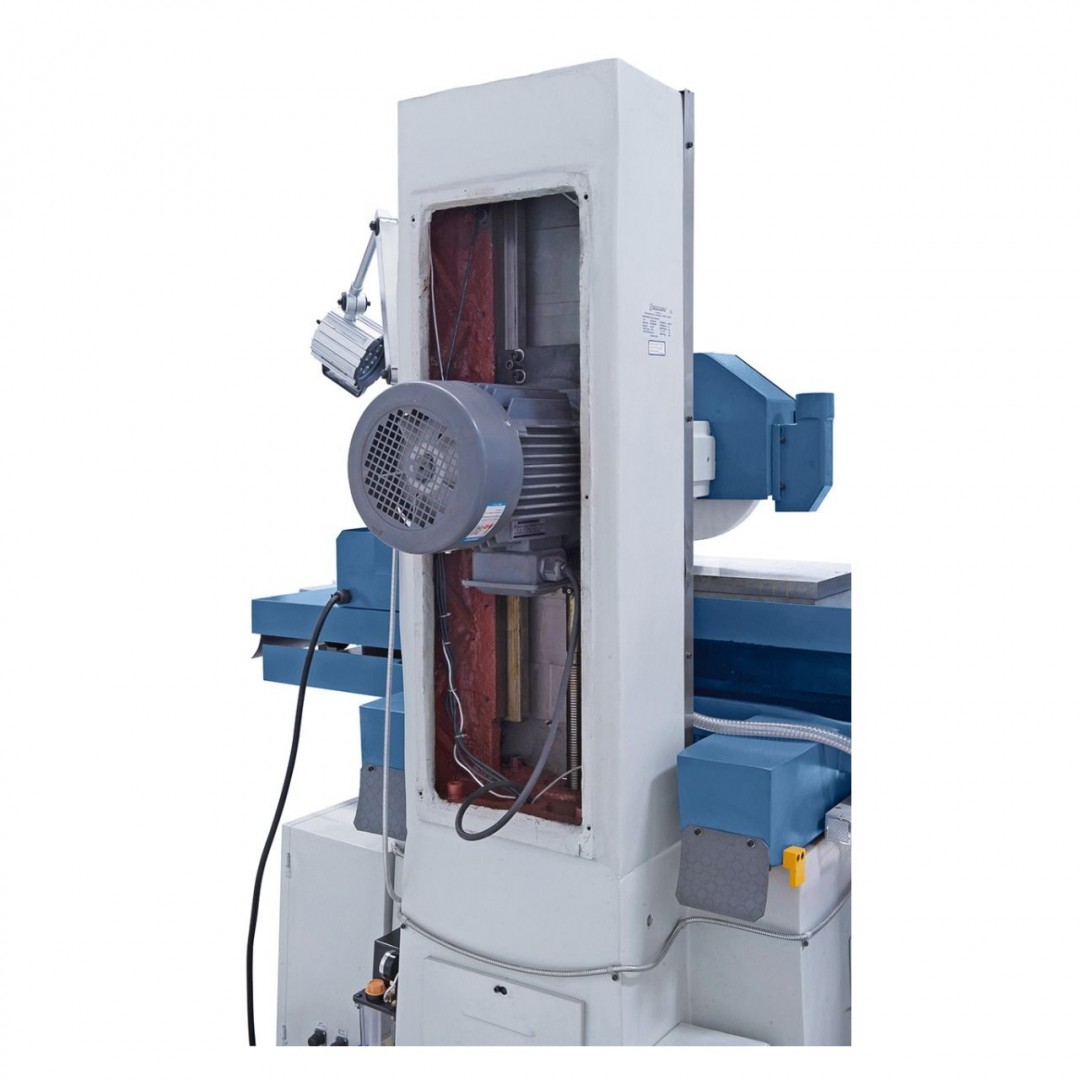

Köszörűorsó motor
4,0 kW
Orsó fordulatszám
1440 ford./perc
Hidraulikus szivattyúmotor
1,5 kW
Függőleges előtoló motor
0,75 kW
Hosszúság
2000 mm
Mélység
1650 mm
Magasság
1850 mm
Súly kb
1400 kg
* mágneses befogólemezzel
Tulajdonságok
- Csekély Slip-Stick „Csúszik-Ragad-hatás“ a műanyaggal bevont ellenvezetők által x- és y-tengelyen
- Asztal hosszanti-vezetés V-sík, asztali keresztvezetés dupla-V
- Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
- Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
- Digitális vezérlésű automatikus függőleges előretolás szervomotorral

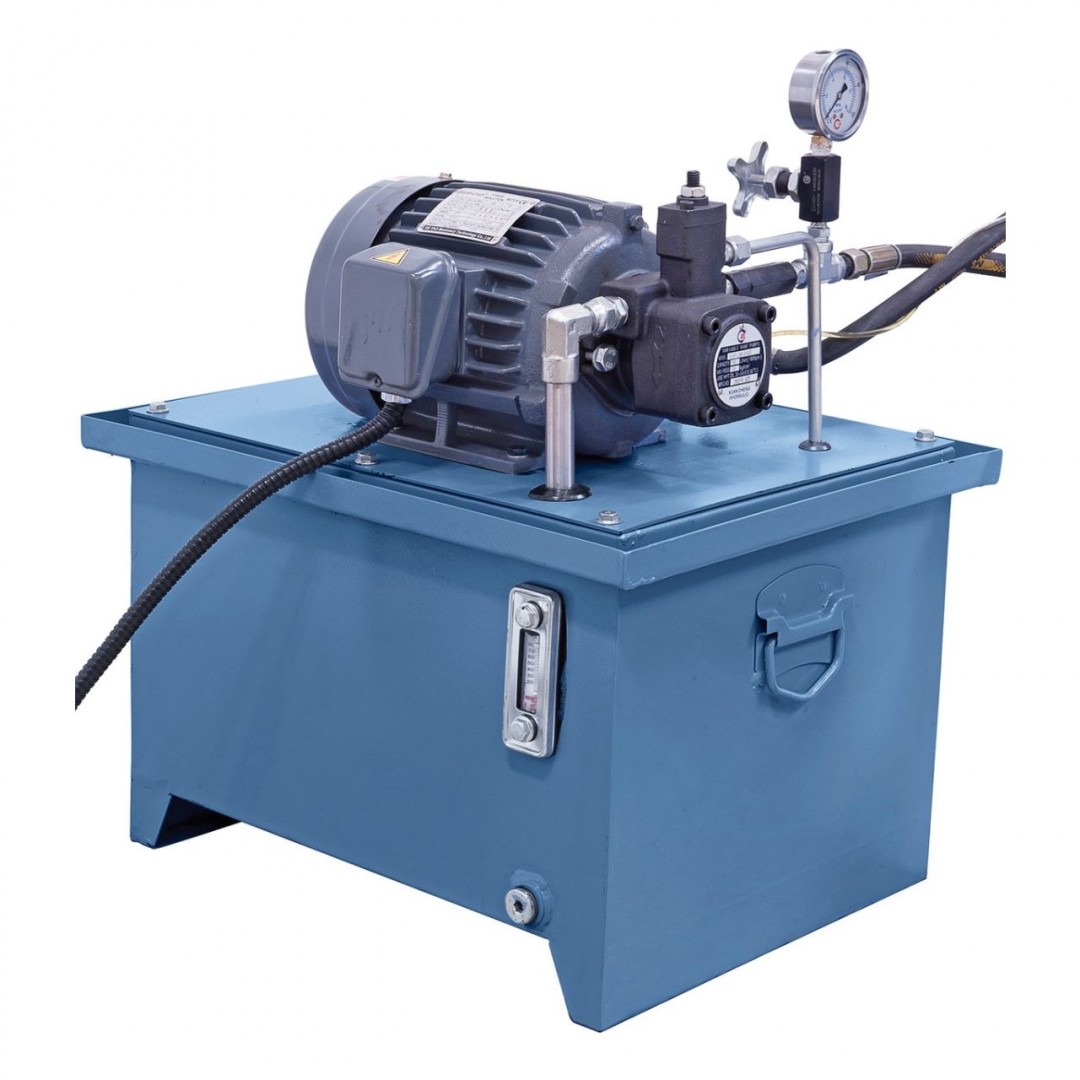

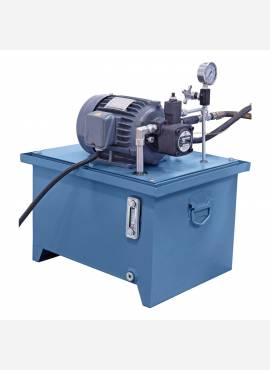

- A minőségi hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
- Beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után
- Beállítható asztal-hosszanti és keresztmozgás végütközők segítségével
Szállítási terjedelem
- 2-tengelyes-helyzetmutató ES-12 H LCD kijelzővel

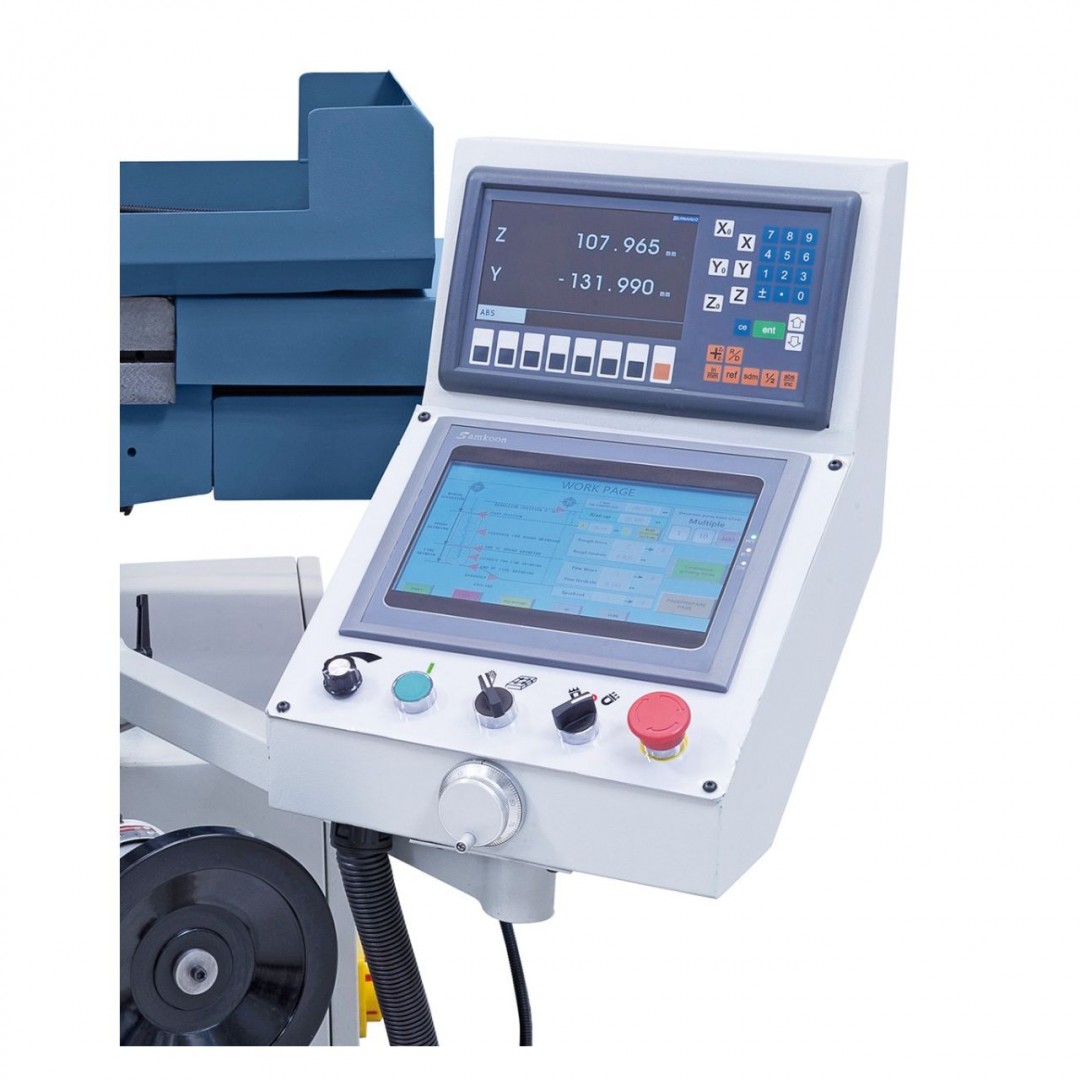

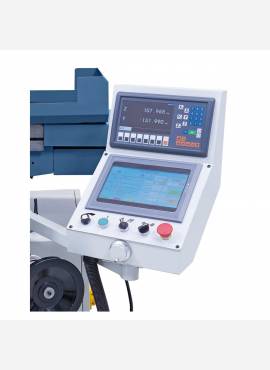

- Siemens SMART-Paneel IE V3 vezérlés érintéssel
- Elektronikus kézi kerék

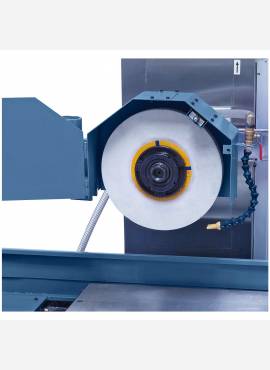

- Köszörűtárcsa
- Tárcsakarima
- LED géplámpa
- Mágneses befogólemez
- Kiegyenlítő stand
- Kiegyenlítő tengely
- Védőburkolatok
- Párhuzamos lehúzó-berendezés
- Lemágnesező berendezés
- Hűtőanyag berendezés
- Csiszológyémánt
- Gépsaru
- Központi kenés
- Hidraulikus olaj-hűtés
- Alkalmazási szerszám
Szállítható külön tartozék:
- Karima az FSM 3060 / FSM 3060 AHD / FSM 4080 AHD-hez (Nr: 05-1416)
- Hűtőanyag berendezés elszívóval és mágnes szeparátorral FMS sorozathoz (Nr: 05-1465)
- Precíziós köszörű- és kontrollsatu QKG 125 (Nr: 28-6003)
- Precíziós köszörű- és kontrollsatu QGG 50 (Nr: 28-6005)
- Precíziós köszörű- és kontrollsatu QGG 100 (Nr:28-6007)
- Szinusz satu QKJ 100 (Nr: 28-6012)
- Szinusz satu QGJ 73 (Nr: 28-6016)
- Kétdimenziós precíziós bilincs (Nr: 28-6035)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
