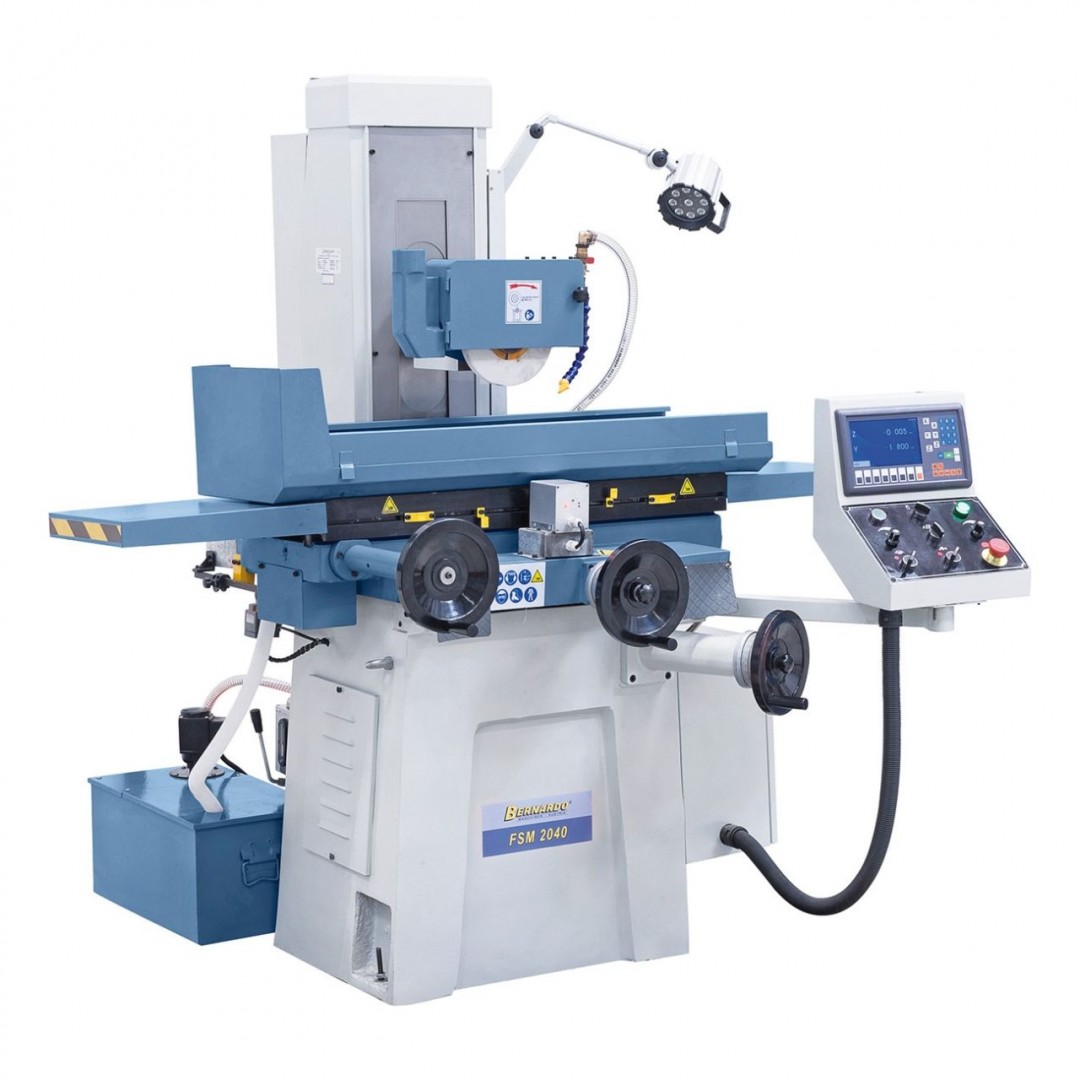

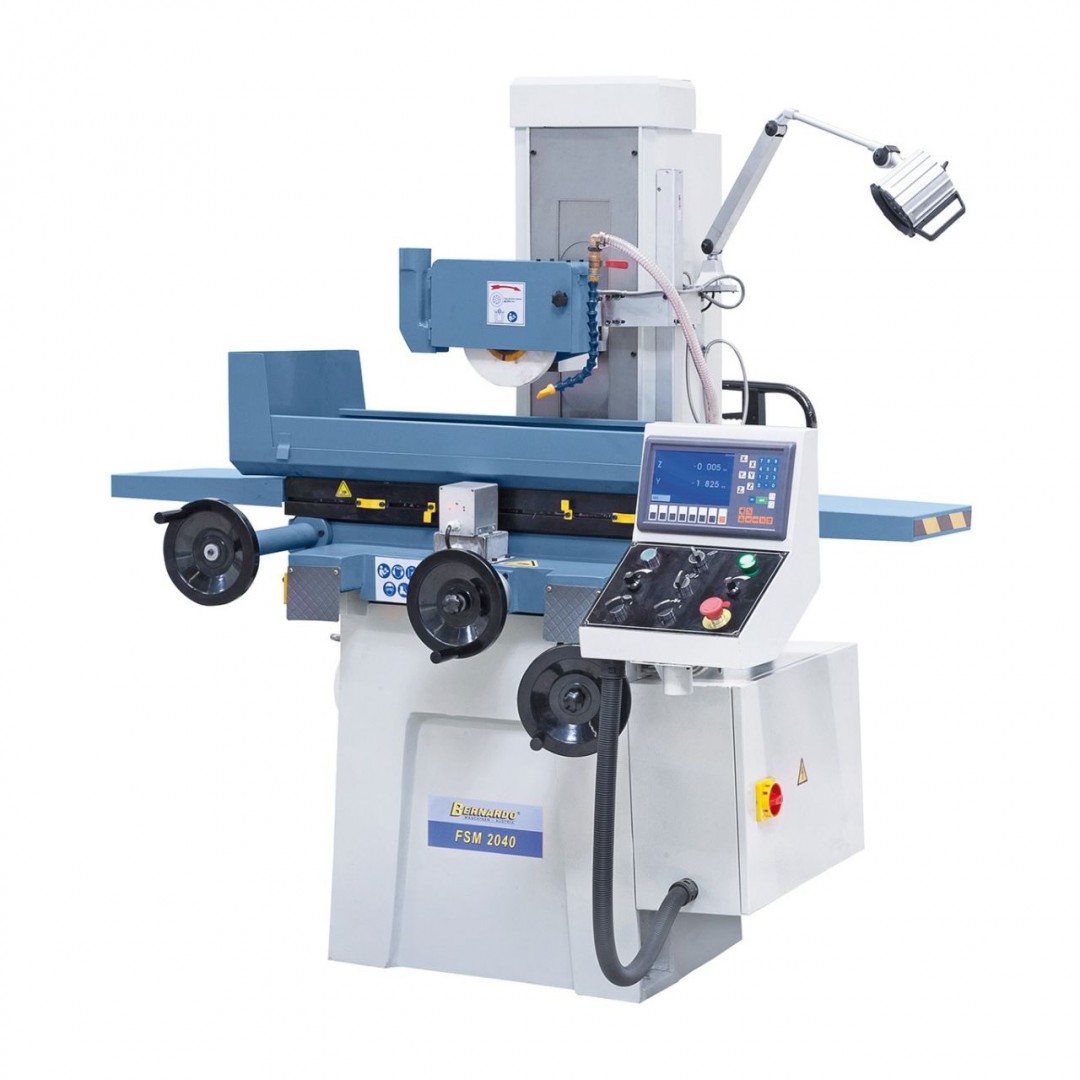

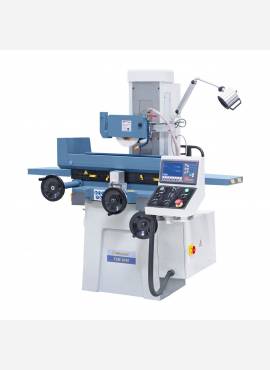

FSM 2040 síkköszörű
Vissza
Síkköszörűk
Az FSM 2040 egy igen masszív felépítésű síkköszörű gép kompakt méretekkel. Egyszerű kezelhetősége által ez a gép ideális iskolák, tanműhelyek számára, de szerszám és formagyártásra is alkalmas.
Cikkszám:
05-1404
Asztali befogófelület
500 x 210 mm
T-horony mennyiség / szélesség
1/14 mm
Elektromágneses befogólemez
200 x 400 mm
Max. eljárási táv, hosszanti
530 mm
Max. eljárási táv, kereszt
220 mm
Orsóközép / asztal max. távolság
420 mm
Köszörűtárcsa
200 x 20 x 31,75 mm
Asztali fordulatszám, elektromos
3 - 20 m / perc
Kereszt beállítás
Asztali fordulatszám, elektromos
0,1 - 2 m / perc
Keresztirányú beállítás kézikerék-forgatással
2,5 mm
Skálabeosztás a kézikereken
0,02 mm
Függőleges beállítás
Függőleges előtolás kézi kerék forgatással
1,25 mm
Skálabeosztás a kézikereken
0,01 mm
Köszörűorsó motor
1,5 kW
Orsófordulatszám
2800 fordulat / perc
Hosszúság
1250 mm
Mélység
1400 mm
Magasság
1730 mm
Súly kb.
750 kg
Tulajdonságok
- Az orsó kisrezgésű működése a kiváló minőségű speciális csapágy által
- Edzett és csiszolt precíziós lineáris vezetés az asztal hosszanti mozgatáshoz
- Asztali keresztmozgatás a precíz kettős V-vezetés által
- Minden fő felépítési csoport, mint állvány, nyereg és szán kiváló minőségű öntvényből
- Komplett felszerelés: 2-tengelyes-helyzetmutató, permanens mágneses befogólemez, stb.
- Minden vezetőpálya központi kenése
- Kisebb alkatrészekhez és gyors csiszolási folyamatokhoz nélkülözhetetlen
- Pótolhatatlan kisebb darabokhoz és gyors köszörüléshez
Szállítási terjedelem

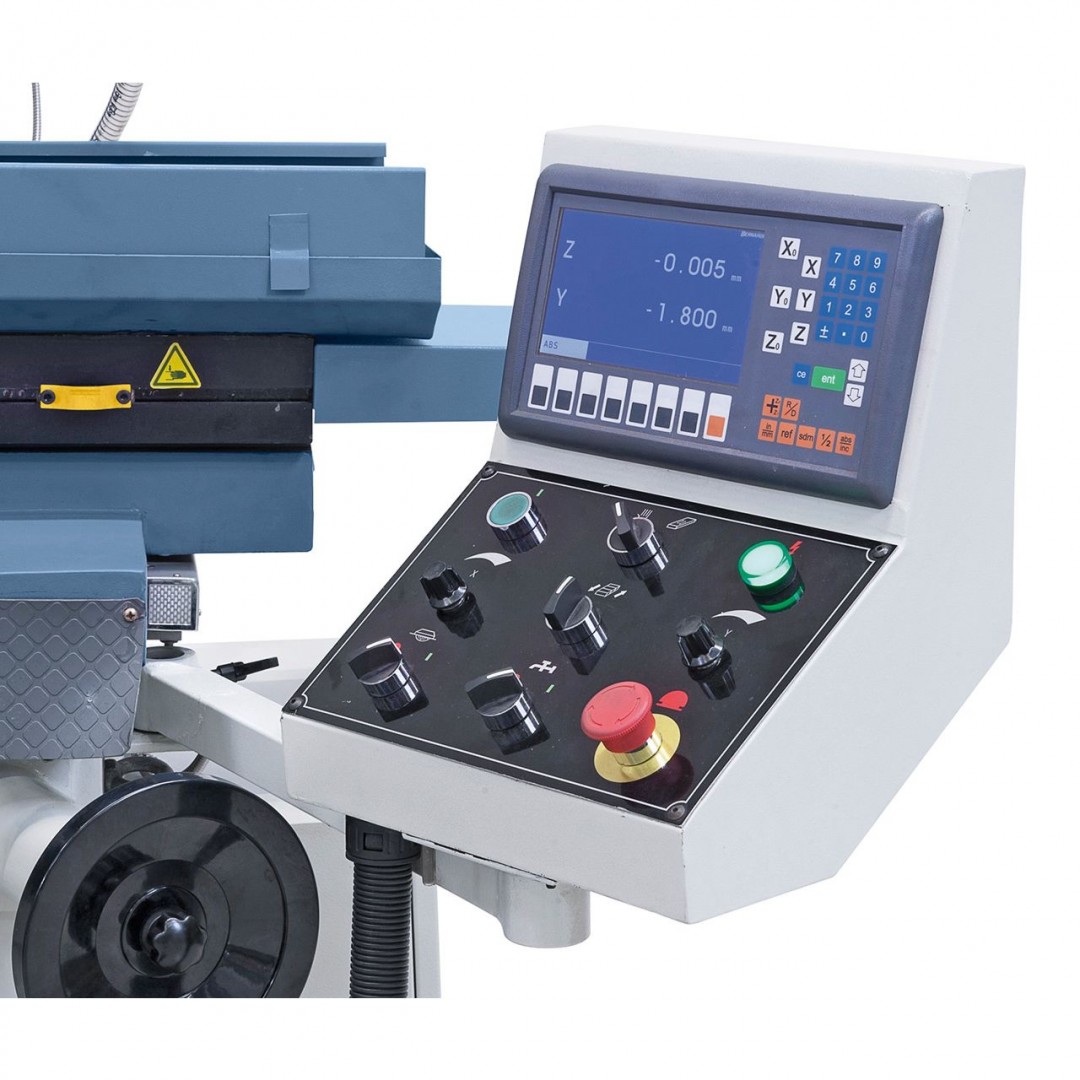

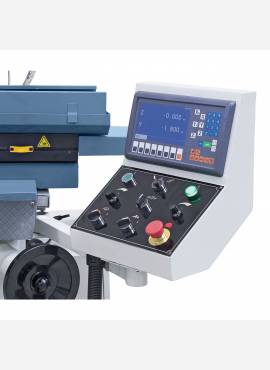

- 2-tengelyes-helyzetmutató ES-12 H LCD-kijelzővel

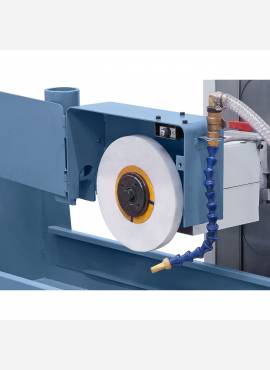

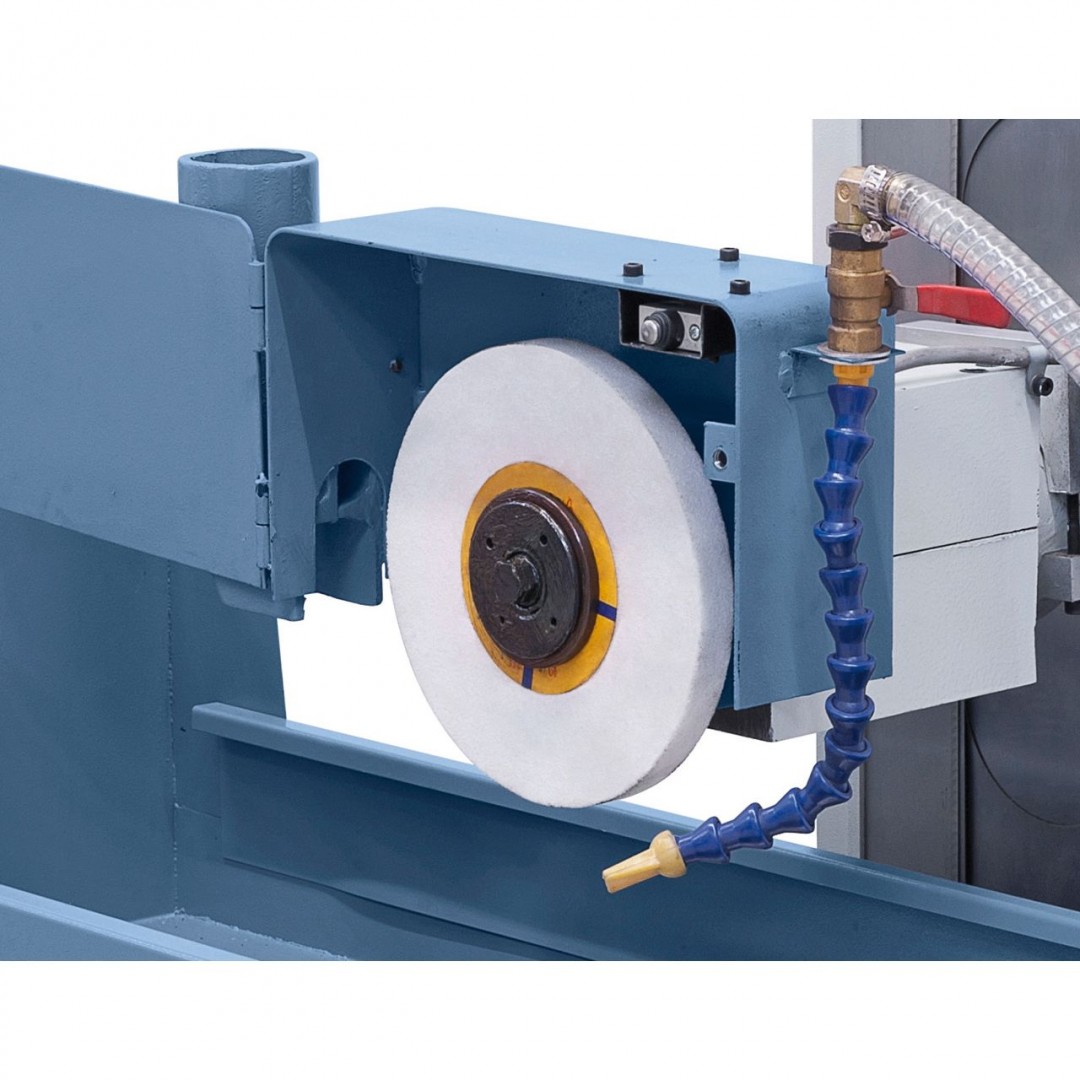

- Köszörűtárcsa
- Tárcsakarima
- LED munkalámpa
- Mágneses befogólemez
- Kiegyensúlyozó stand
- Kiegyensúlyozó tengely
- Védőburkolatok
- Lemágnesező berendezés
- Hűtőanyag berendezés
- Gyémántcsiszoló
- Gépsaru

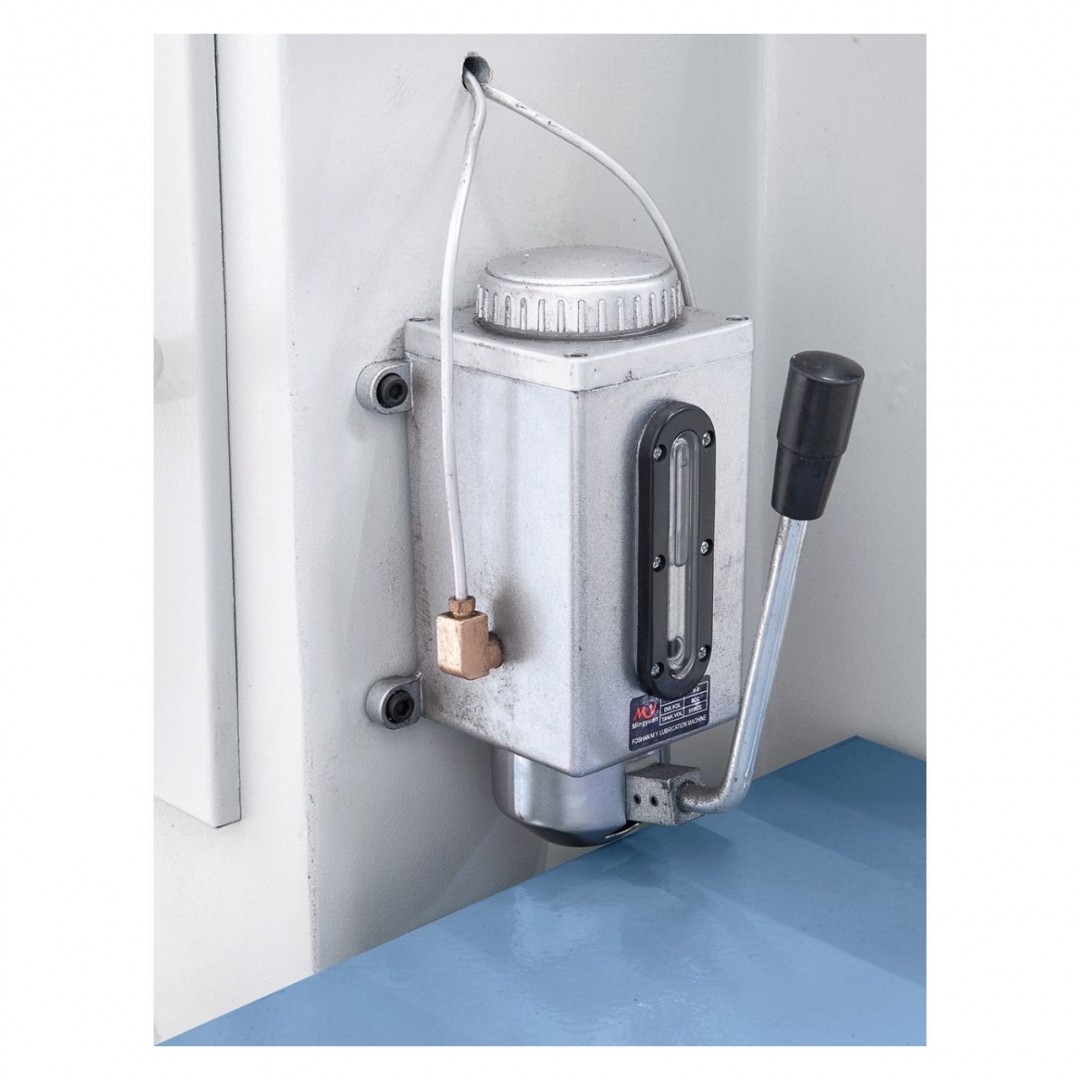

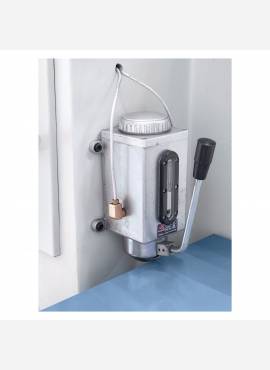

- Központi kenés
- Alkalmazási szerszám
Szállítható külön tartozék
- Karima az FSM 2040 / FSM 2550 / FSM 2550 AHD típushoz (Nr: 05-1415)
- Hűtőanyag berendezés elszívóval és mágnes szeparátorral FMS sorozathoz (Nr: 05-1418)
- Precíziós köszörű- és kontrollsatu QKG 125 (Nr: 28-6003)
- Precíziós köszörű- és kontrollsatu QGG 100 (Nr:28-6007)
- Szinusz satu QKJ 100 (Nr: 28-6012)
- Szinusz satu QGJ 73 (Nr: 28-6016)
- Kétdimenziós precíziós bilincs (Nr: 28-6035)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
