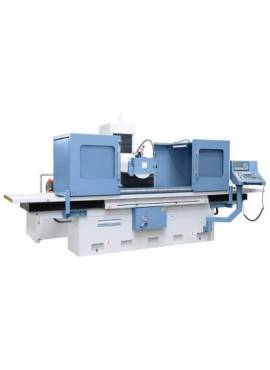

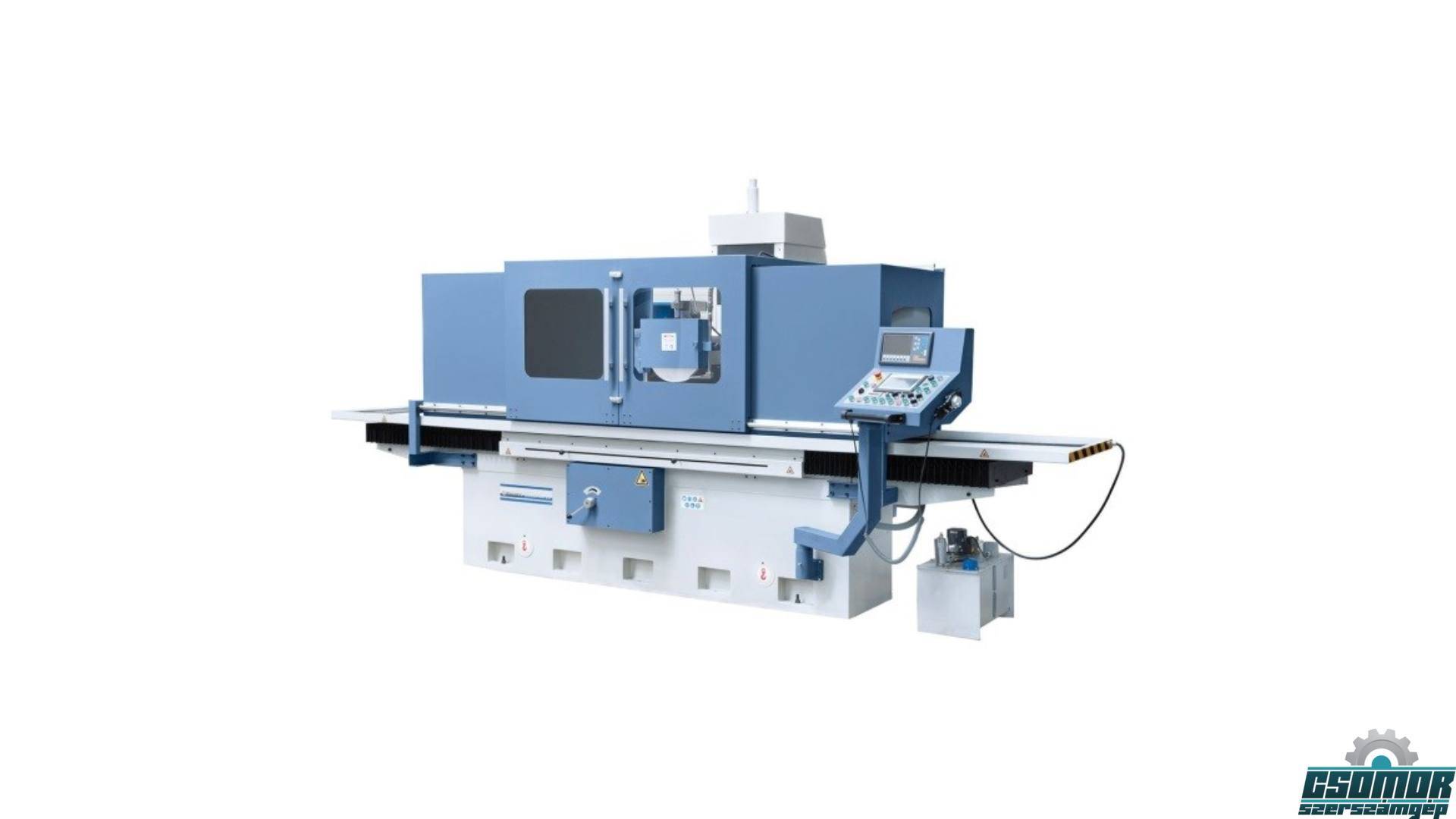

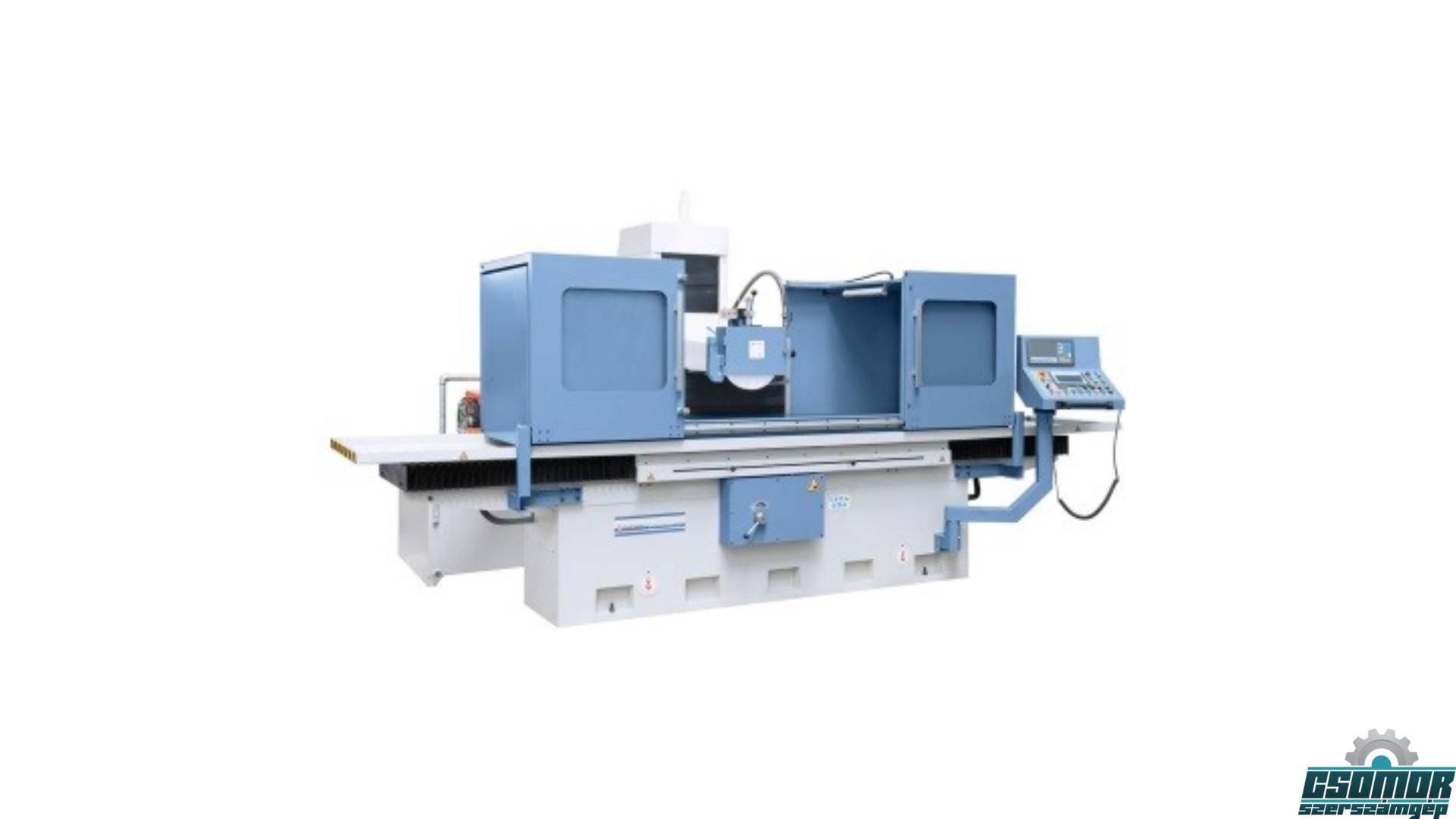

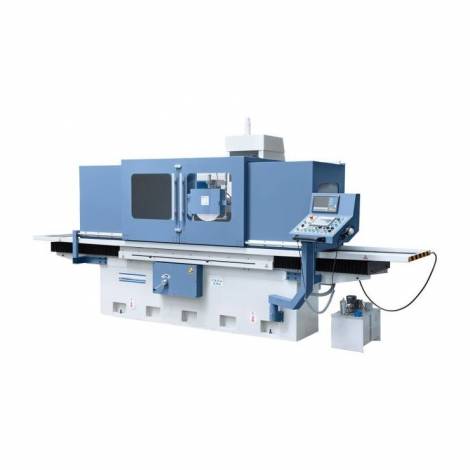

BSG 80160 PLC síkköszörű
Vissza
Síkköszörűk
Ezek a modellek 2000 kg-ig terjedő munkadarabok és 1600 x 810 mm-es őrlési felületek megmunkálására alkalmasak. A széles körű szabványos berendezések, mint például: számítógéppel vezérelt függőleges szállítás, párhuzamos eltávolító eszköz mikrométeres beállítással, mágneslemez demagnetizáló eszközzel, valamint 2 tengelyes digitális kijelzővel, ezek a modellek optimális teljesítménycsomagot kínálnak a felhasználó számára.
Cikkszám:
05-1455XL
Gyártó:
BERNARDO
Asztali befogófelület
810 x 1600 mm
T-horony mennyiség / szélesség
3/22 mm
Elektromágneses befogólemez
800 x 800 (2 db)
Max. eljárási táv, hosszanti
1600 mm
Max. eljárási táv, kereszt
810 mm
Orsóközép / asztal max. távolság
920 mm
Max. munkadarabsúly*
2000 kg
Köszörűtárcsa
500 x 75 x 305 mm
Asztali sebesség, hidraulikus
5-25 m / perc
Automatikus állítás, keresztirányú
1 - 30 mm / löket
Gyorsmenet, keresztirányú
50-2000 mm / perc
Automatikus állítás, függőleges
0,005 - 0,05 mm / löket
Gyorsmenet, függőleges
50 - 2000 mm / perc
Köszörűorsó motor
18,5 kW
Orsó fordulatszám
960 ford. / perc
Hidraulikus szivattyúmotor
5,5 kW
Hosszúság
4800 mm
Mélység
4000 mm
Magasság
2600 mm
Kb. súly
10000 kg
Gyártó
BERNARDO
- Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében
- Asztal-hosszanti, ill. keresztirányú vezetés V-síkvezető által
- Számítógép vezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba
- Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
- Feszültségmentes, kiizzított gép-alaptest nagy pontosságot biztosít
- Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
- Beállítható asztali hossz- és keresztmozgás végütközők segítségével
- Az értékes hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
- Siemens PLC- vezérléssel az egyszerű köszörülési ciklusok érintőképernyőn történő beprogramozásához
Szállítási tartozék:
- 2-tengelyes ES-12 H digitális kijelző LCD kijelzővel
- Siemens SMART panel IE V3 érintéses működéssel
- Elektronikus kézi kerék

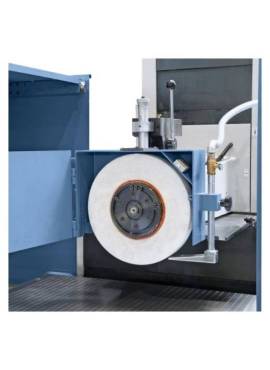

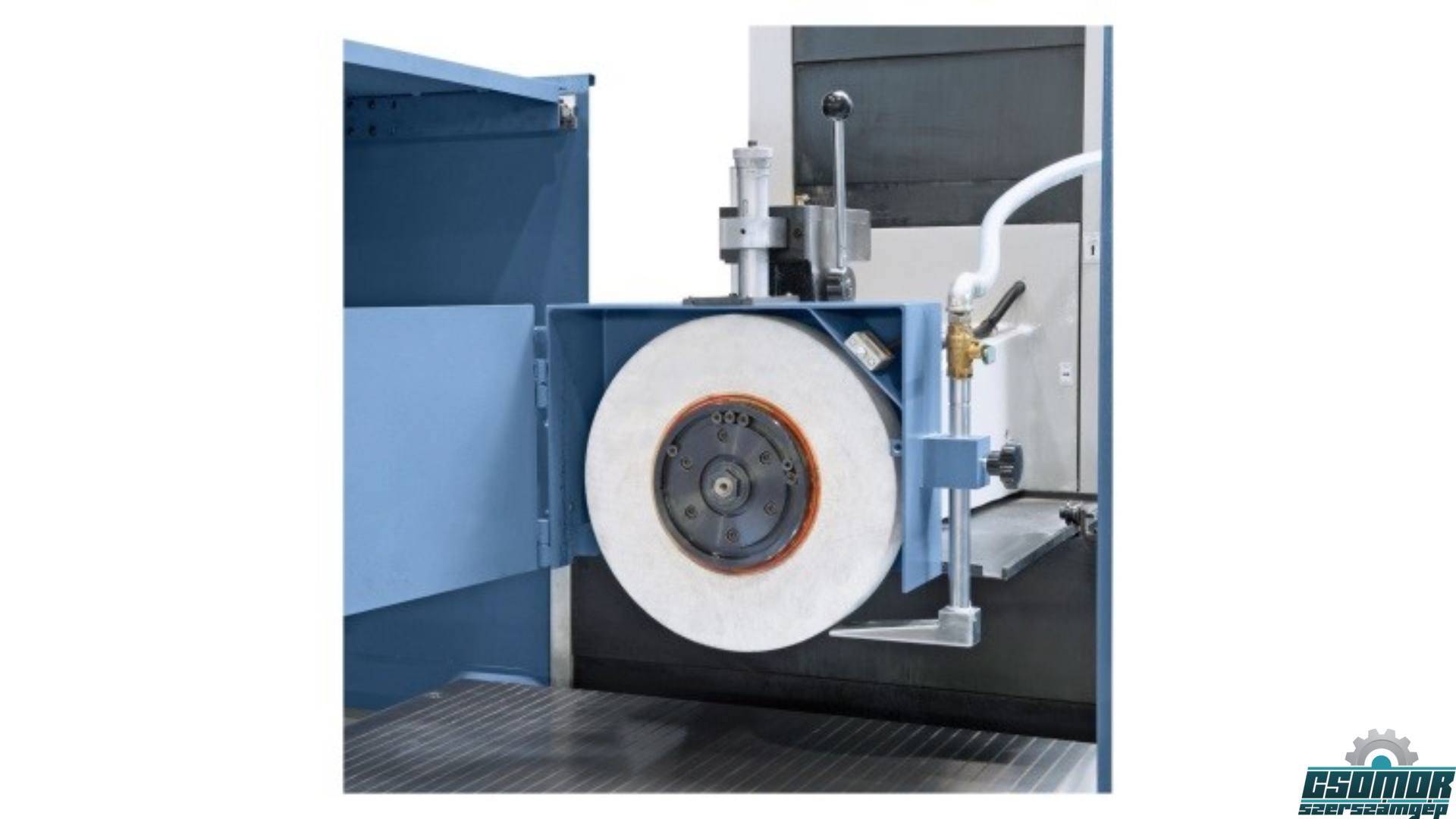

- Köszörűtárcsa
- Tárcsakarima
- LED- géplámpa
- Mágneses befogólemez
- Kiegyenlítő stand
- Kiegyenlítő tengely
- Védőburkolatok
- Párhuzamos lehúzó (hidraulikus)
- Lemágnesező berendezés

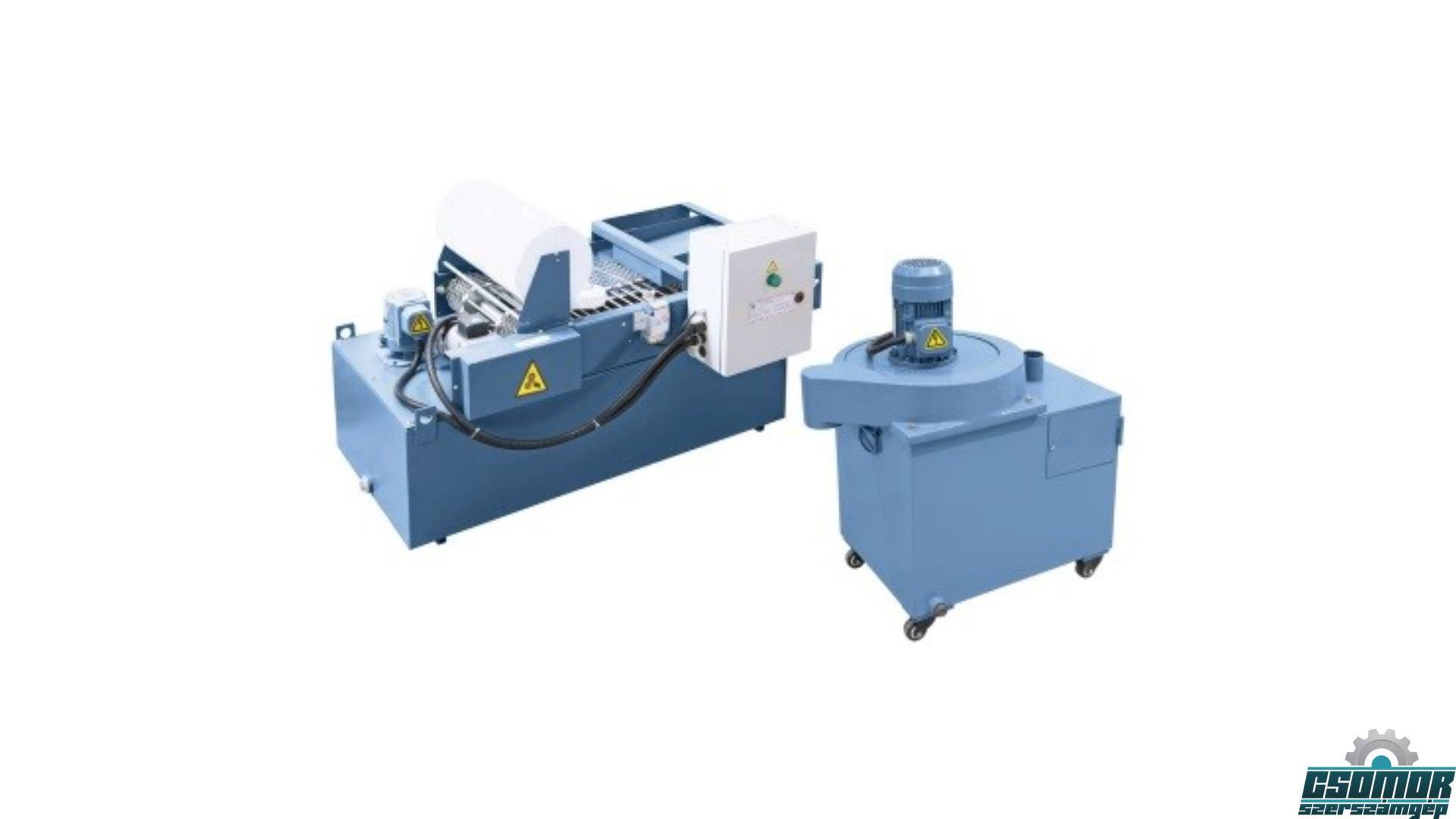

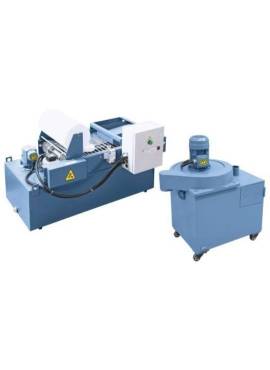

- Hűtőanyag berendezés
- Csiszológyémánt
- Gépsaru
- Központi kenés

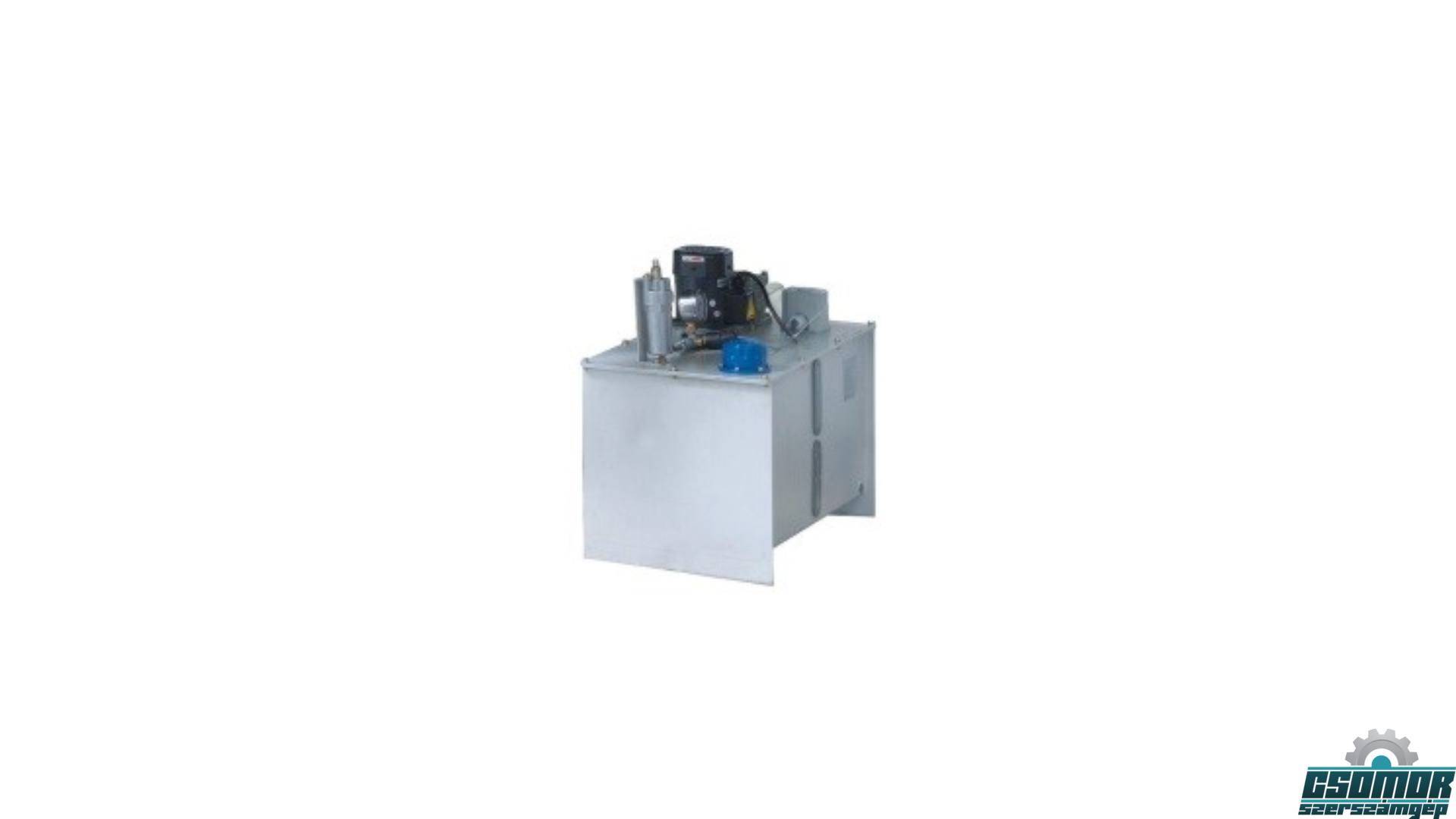

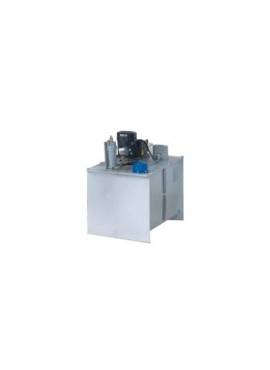

- Hidraulikaolaj hűtés
- Alkalmazási szerszám
