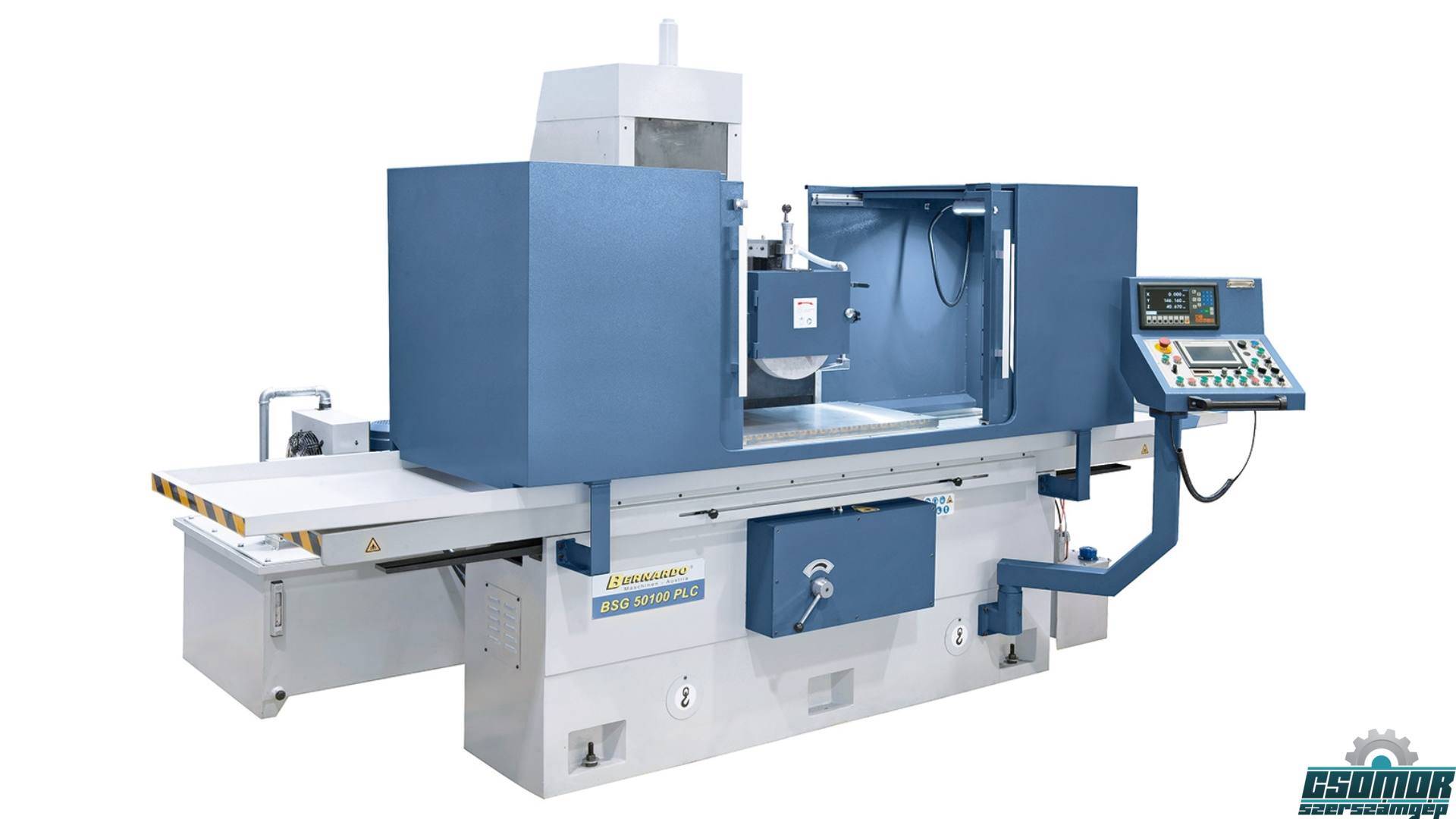

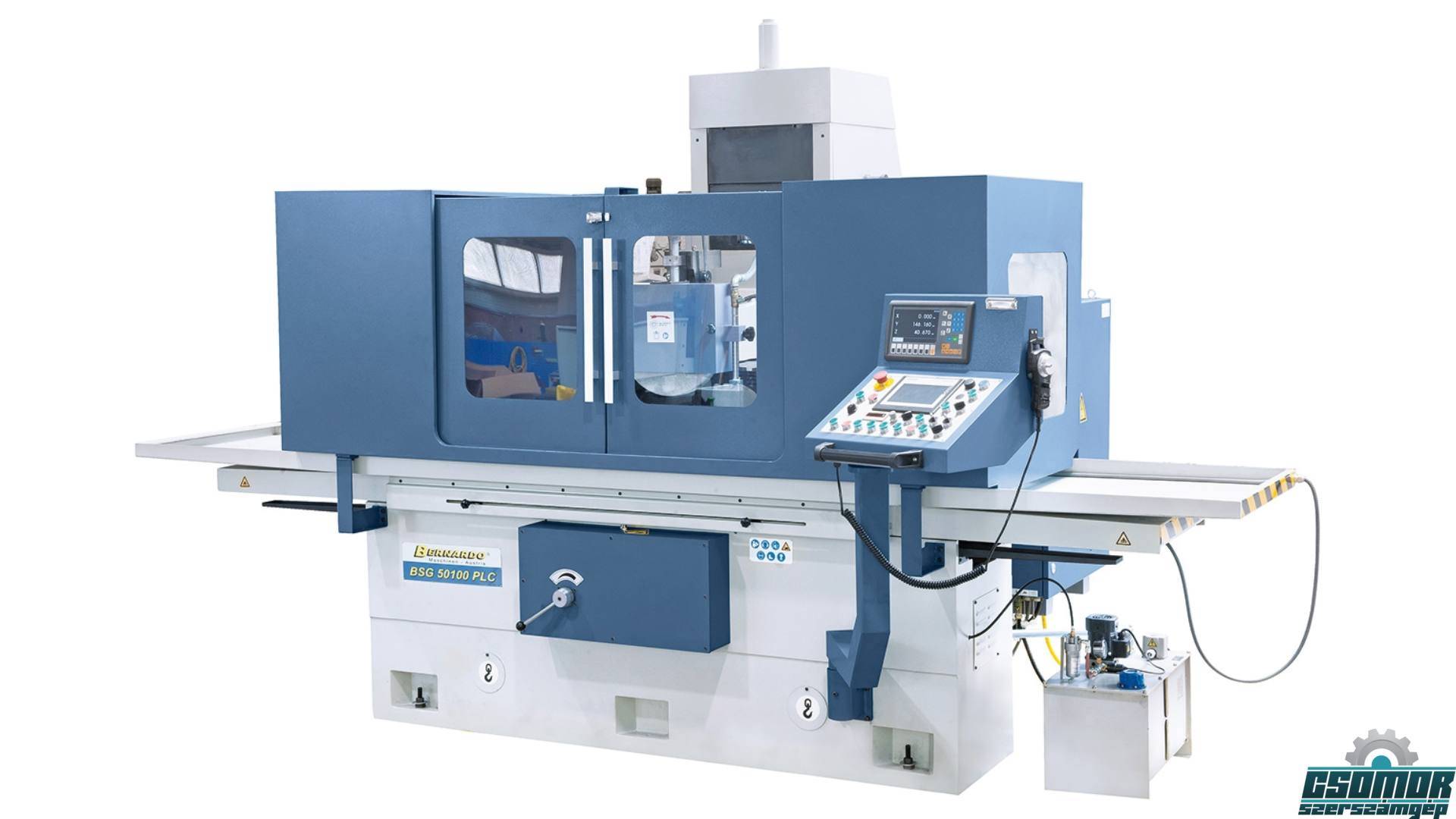

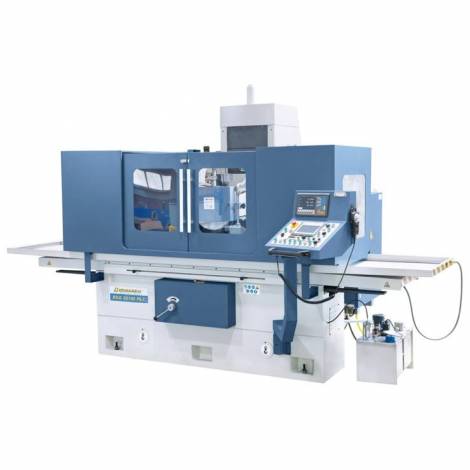

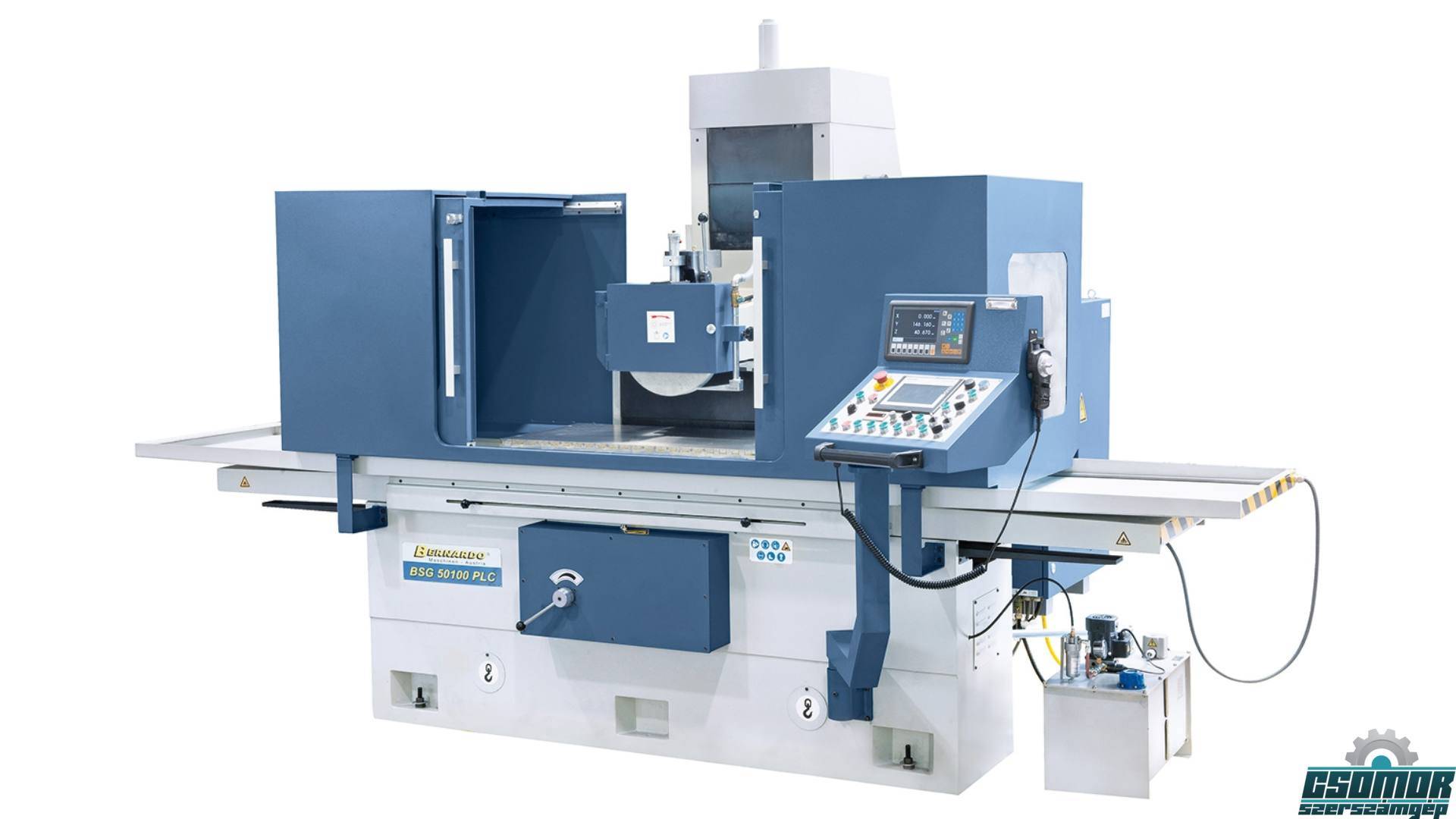

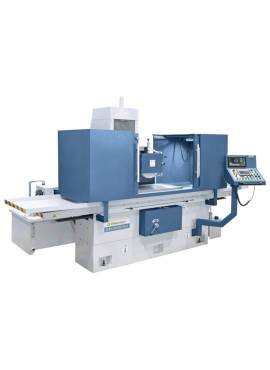

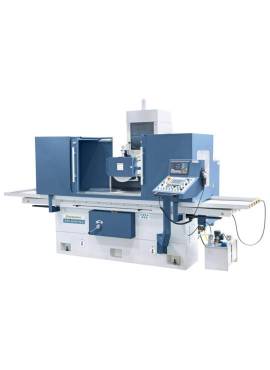

BSG 50160 PLC síkköszörű
Vissza
Síkköszörűk
Ezek a modellek max. 900 kg-os munkadarabok és max. 1700 x 560 mm köszörűfelület megmunkálására alkalmas. Az átfogó szériafelszerelés, mint pl.: számítógép-vezérelt függőleges beállítás, párhuzamos lehúzóberendezés mikrométer-állítással, mágneses lemez lemágnesező berendezéssel, valamint a 2-tengelyes-digitális mutató által ez a modell optimális teljesítménycsomagot kínál a felhasználók számára.
Cikkszám:
05-1452XL
Gyártó:
BERNARDO
Asztali befogófelület
500 x 1600 mm
T-horony mennyiség / szélesség
3 / 18 mm
Elektro-mágneses befogólemez
500 x 800 mm (2 db.)
Max. eljárási táv, hosszanti
1700 mm
Max. eljárási táv, kereszt
560 mm
Köszörűtárcsa
350 x 50 x 127 mm
Asztali sebesség, hidraulikus
5 - 25 m/perc
Vízszintes beállítás
Automatikus állítás, keresztirányú
0 - 30 mm/löket
Gyorsmenet, keresztirányú
50 - 600 m/perc
Automatikus állítás, függőleges
0,005 / 0,01 / 0,015 /
0,02 / 0,03 / 0,04 mm
Gyorsmenet, függőleges
0 - 500 mm/perc
Köszörűorsó motor
7,5 kW
Orsó fordulatszám
1450 ford./perc
Hidraulikus szivattyúmotor
3,0 kW
Bekötési összérték
13,2 kW
Hosszúság
5640 mm
Mélység
2250 mm
Magasság
2500 mm
Kb. súly
6000 kg
Gyártó
BERNARDO
Tulajdonságok
- Edzett és csiszolt, hosszanti és keresztirányú asztali vezetőpályák, Turcite-B bevont ellenvezetők a magas kopásállóság és a csekély súrlódás érdekében
- Asztal-hosszanti, ill. keresztirányú vezetés V-síkvezető által
- Számítógépvezérelt beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után kimeneti állásba
- Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
- Feszültségmentes, kiizzított gépalaptest nagy pontosságot biztosít
- Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
- Beállítható asztali hossz- és keresztmozgás végütközők segítségével
- Az értékes hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is

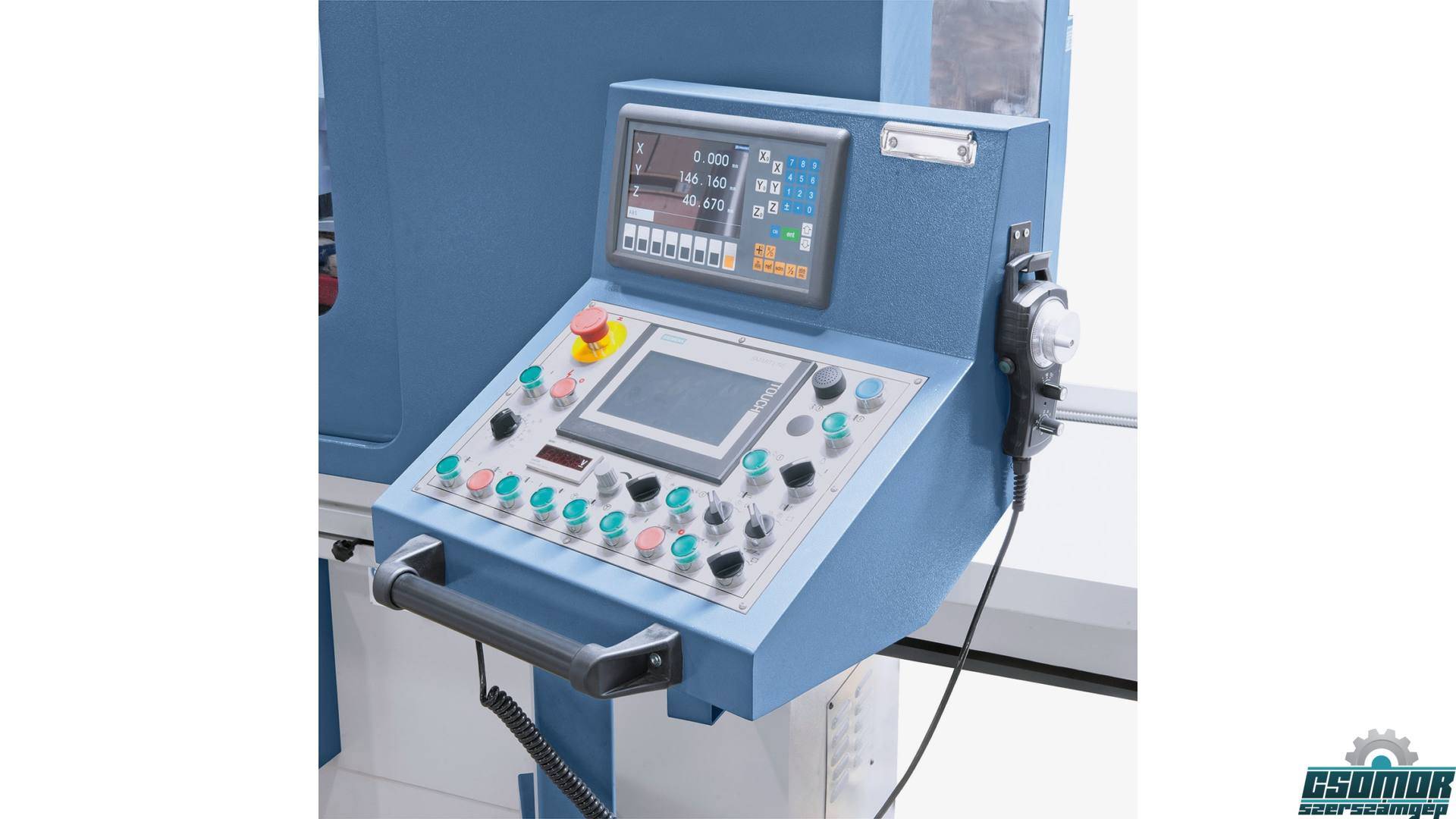

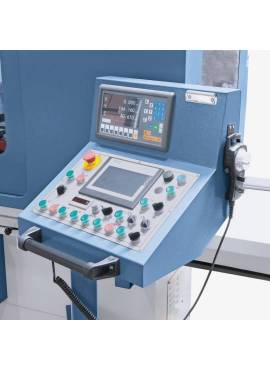

- Siemens PLC-vezérléssel az egyszerű köszörülési ciklusok érintőképernyőn történő beprogramozásához
Szállítási terjedelem
- 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Siemens SMART-Paneel IE V3 érintésvezérléssel
- Elektronikus kézikerék
- Köszörűtárcsa
- Tárcsakarima
- LED-géplámpa
- Mágneses befogólemez
- Kiegyenlítő stand
- Kiegyenlítő tengely
- Védőburkolatok
- Párhuzamos lehúzó-berendezés
- Lemágnesező berendezés

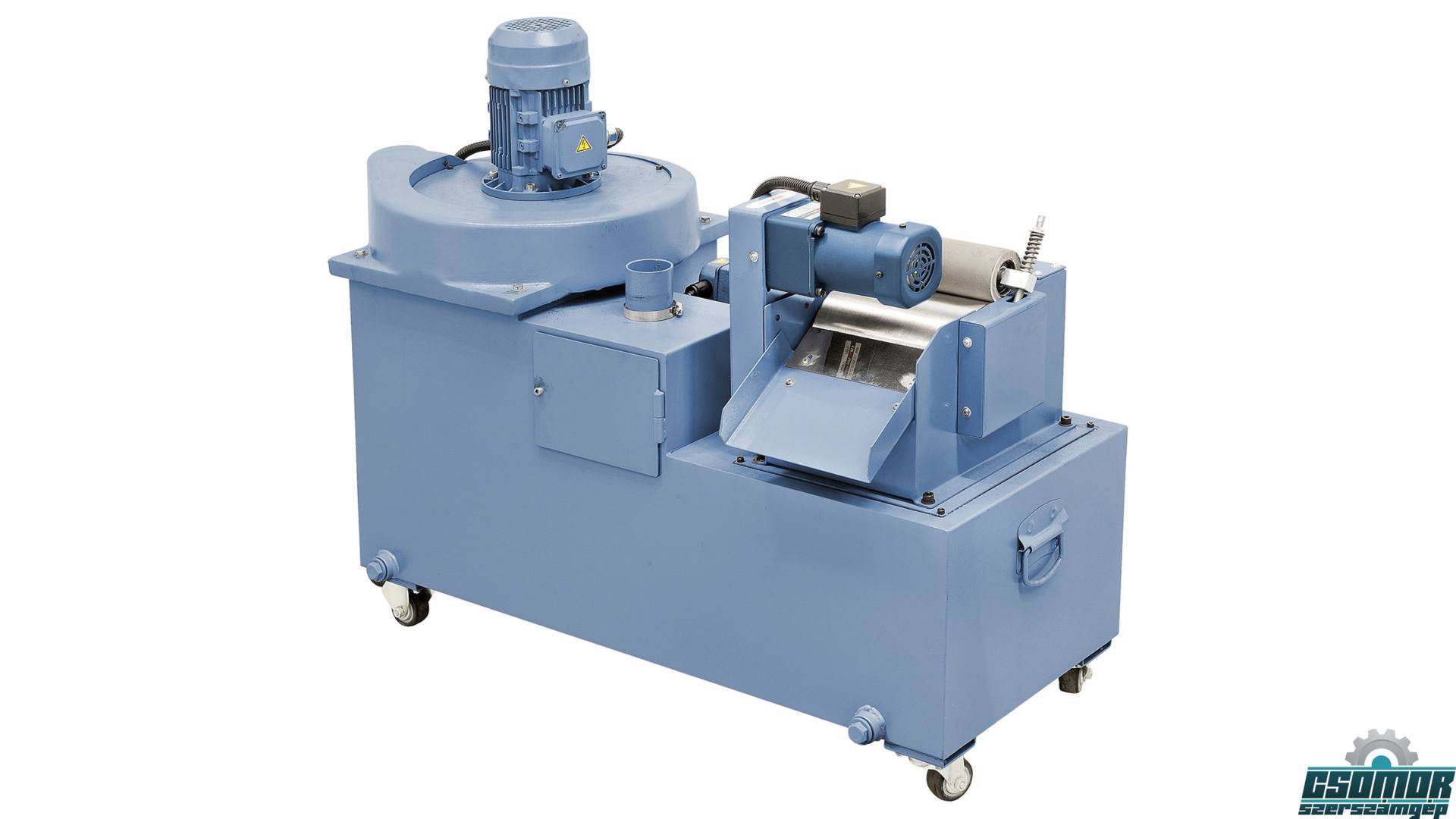

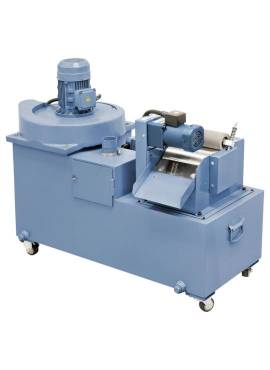

- Hűtőanyag berendezés
- Csiszológyémánt
- Gépsaru
- Központi kenés
- Hidraulik.olaj-hűtés
- Alkalmazási szerszám
