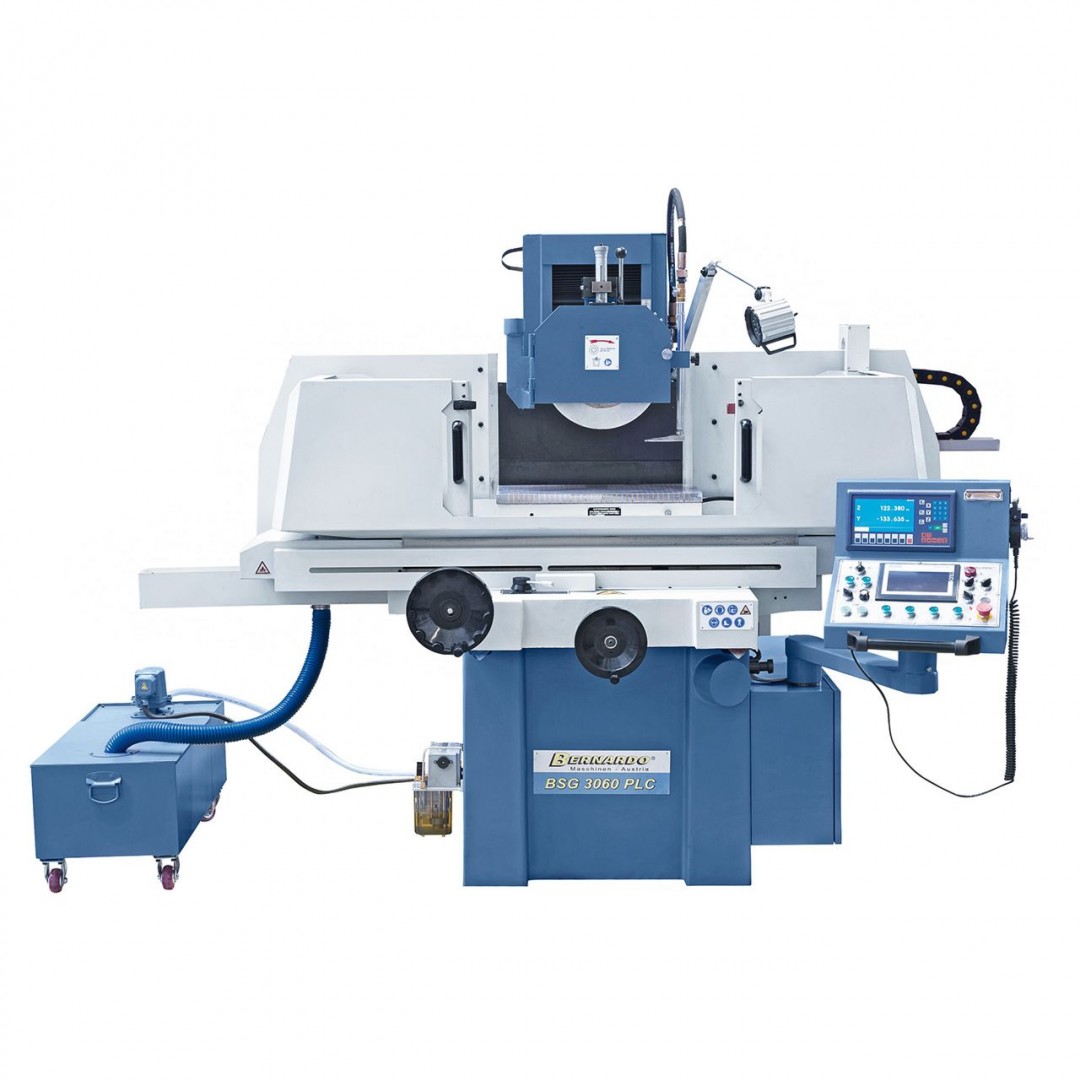

BSG 3060 PLC síkköszörű
Vissza
Síkköszörűk
A masszív felépítésű BSG-széria síkköszörű gépei sorozatszerűen automatikus függőleges beállítással vannak felszerelve. Minden fő felépítési csoport, mint az állvány, nyereg és szán kiváló minőségű öntvényből vannak előállítva. Az átfogó standard tartozékok által ezek a modellek optimális teljesítménycsomagot kínálnak a szerszám- és formagyártás számára.
Cikkszám:
05-1447B
Asztali befogófelület
305 x 635 mm
T-horony mennyiség / szélesség
3 / 14 mm
Elektromágneses befogólemez
300 x 600 mm
Max. eljárási táv, hosszanti
765 mm
Max. eljárási táv, kereszt
340 mm
Orsóközép / asztal max. távolság
580 mm
Max. munkadarabsúly*
270 kg
Köszörűtárcsa
350 x 40 x 127 mm
Asztali sebesség, hidraulikus
5 - 25 m/perc
Kereszt beállítás
Automatikus állítás, keresztirányú
0,5 - 8 mm/löket
Gyorsmenet, kereszt
990 mm/perc
Keresztirányú beállítás kézikerék-forgatással
5 mm/ford.
Skálabeosztás a kézikereken
0,02 mm
Függőleges beállítás
Automatikus állítás, függőleges
0,005 / 0,01 / 0,02 / 0,03 / 0,04 / 0,05 mm
Gyorsmenet, függőleges
480 mm/perc
Beállítás függőlegesen kézikerék-forgatással
2 mm/ford.
Skálabeosztás a kézikereken
0,005 mm
Köszörűorsó motor
4,0 kW
Orsó-fordulatszám
1450 ford./perc
Hidraulikus szivattyúmotor
2,2 kW
Függőleges előtoló motor
0,5 kW
Hosszúság
2350 mm
Mélység
2220 mm
Magasság
1910 mm
Súly kb
2375 kg
* mágneses befogólemezzel
Tulajdonságok
- Csekély Slip-Stick „Csúszik-Ragad-hatás“ a műanyaggal bevont ellenvezetők által x- és y-tengelyen
- Asztal hosszanti-vezetés V-sík, asztali keresztvezetés dupla-V
- Axiális és radiális hézagmentesen előrögzített speciális csapágy a köszörűorsóban
- Külön hidraulikus egység hőcserélővel, elkerüli a vibrációt és a termikus terhelést
- Nagy stabilitás az erősen bordázott és nagyvonalúra dimenzionált falazat által
- Digitális vezérlésű automatikus függőleges előretolás szervomotorral
- A minőségi hidraulikus rendszer finom asztali-átvezérlést biztosít nagy asztali terhelés mellett is
- Beállítás gyorsmenet segítségével a munkadarab magasságához, beállítható simító és kiszikráztatási menetek, automatikus leemelés a program vége után
- Beállítható asztal-hosszanti és keresztmozgás végütközők segítségével
Szállítási tartozék
- 2-tengelyes-helyzetmutató ES-12 H LCD kijelzővel
- Siemens SMART-Paneel IE V3 érintésvezérléssel
- Elektronikus kézi kerék

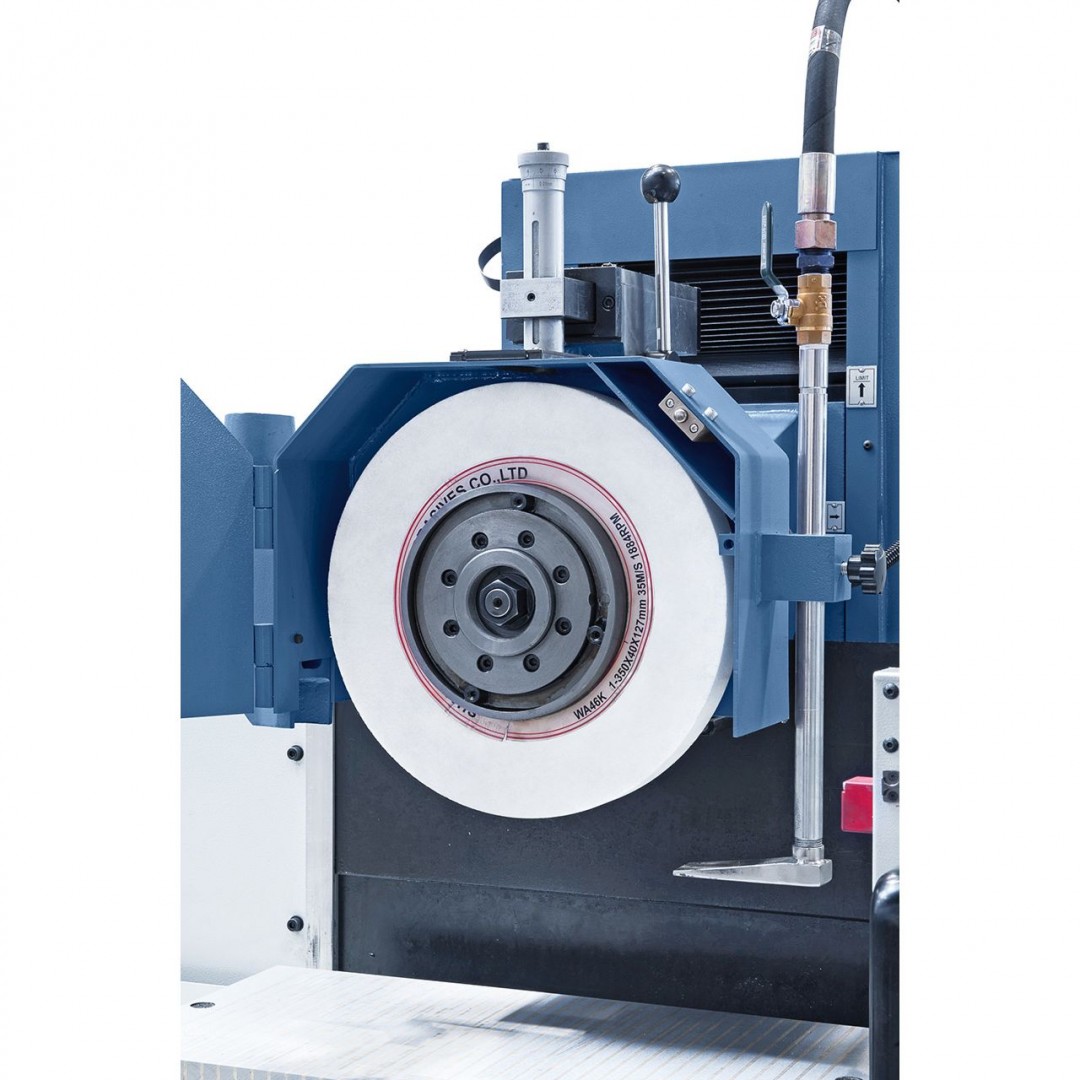

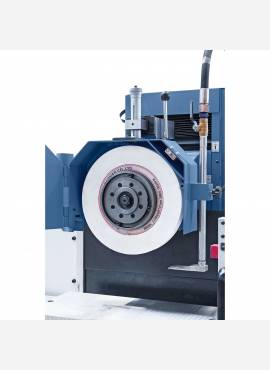

- Köszörűtárcsa
- Tárcsakarima
- LED géplámpa
- Mágneses befogólemez
- Kiegyenlítő stand
- Kiegyenlítő tengely

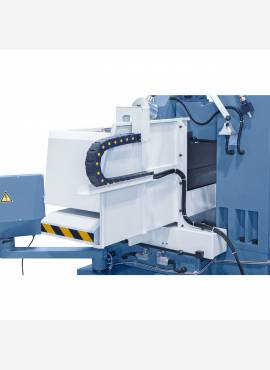

- Védőburkolatok

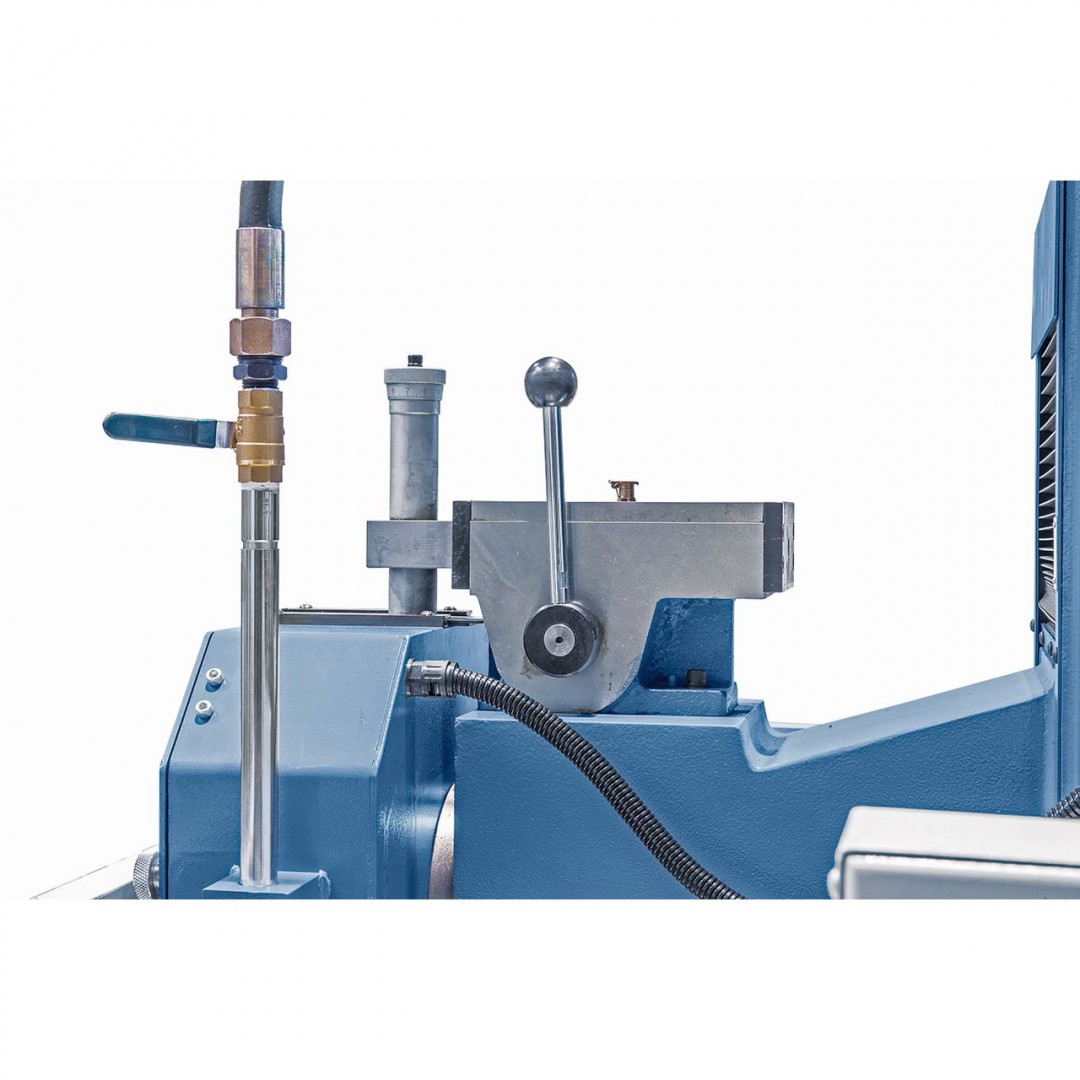

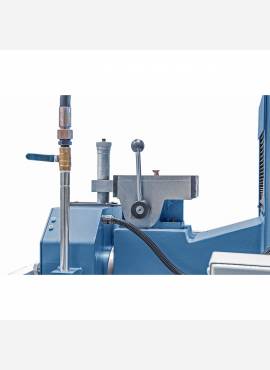

- Párhuzamos lehúzó-berendezés
- Lemágnesező berendezés
- Hűtőanyag berendezés
- Csiszológyémánt
- Gépsaru

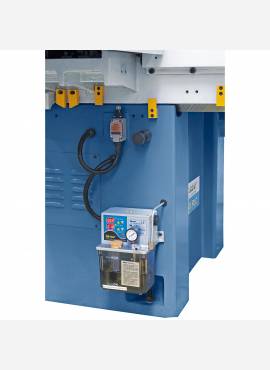

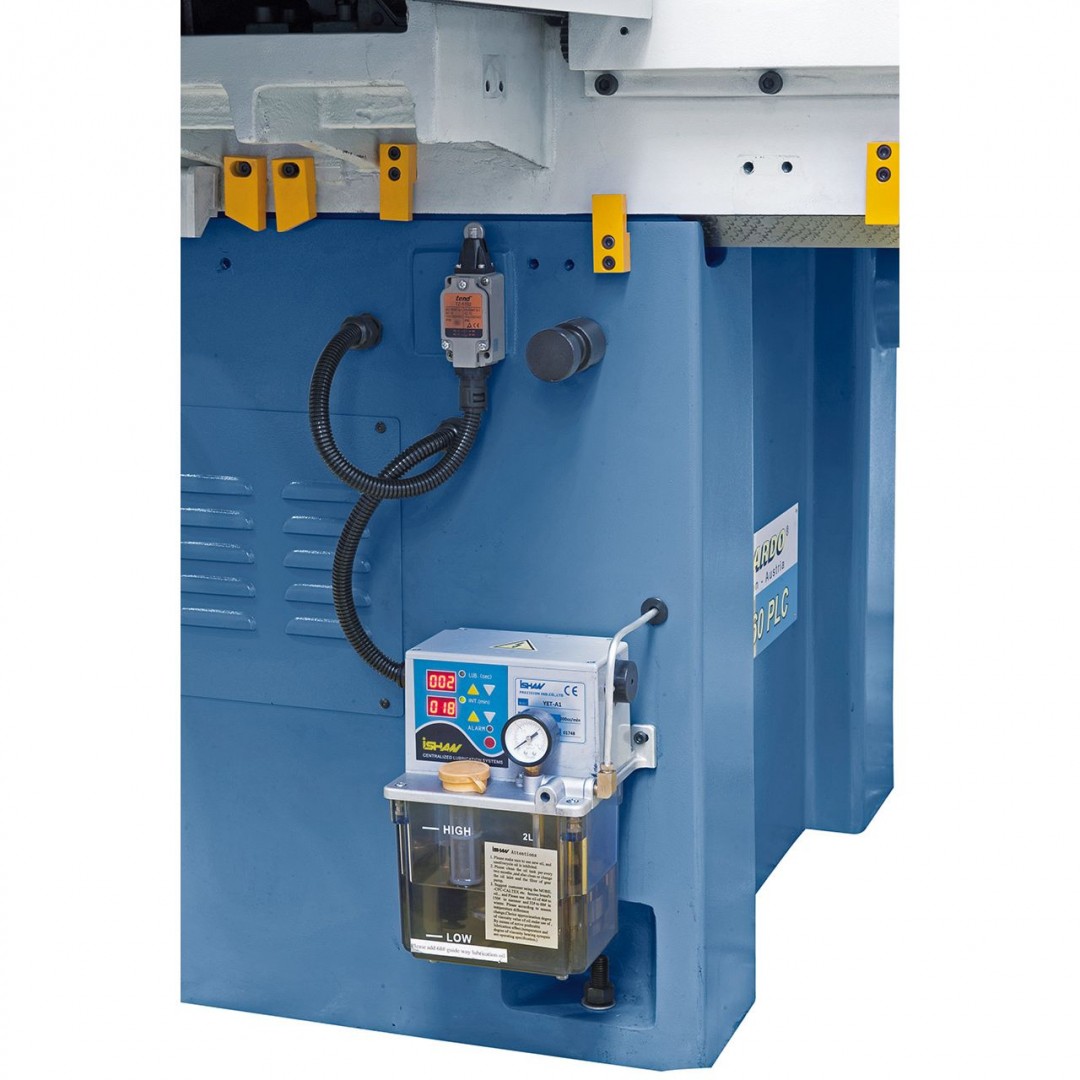

- Központi kenés
- Hidraulikus olaj-hűtés
- Alkalmazási szerszám
Szállítható külön tartozék
- Tárcsakarima BSG 3060 / 4080 / 40100-hez (Nr: 05-1463)
- Hűtőanyag berendezés elszívóval és mágnes szeparátorral BSG 2040 MC / BSG 40100 TDC-hez (Nr: 05-1465)
- Hűtőanyag berendezés elszívóval és papírszűrővel BSG 2040 MC - BSG 40100 TDC-hez (Nr: 05-1467)
- Hűtőanyag berendezés elszívóval, mágnes szeparátorral és papírszűrővel BSG 2040 MC - BSG 40100 TDC-hez (Nr: 05-1469)
- Precíziós köszörű- és kontrollsatu QGG 73 (Nr: 28-6006)
- Szinusz satu QKJ 100 (Nr: 28-6012)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
