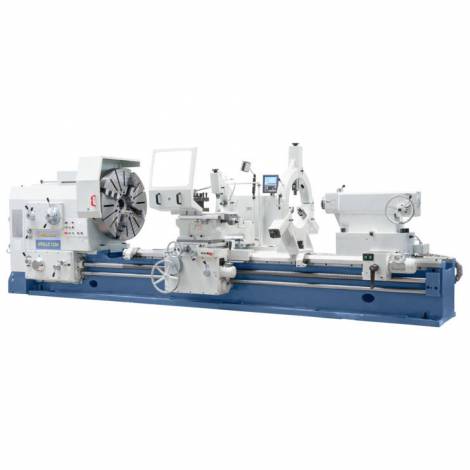

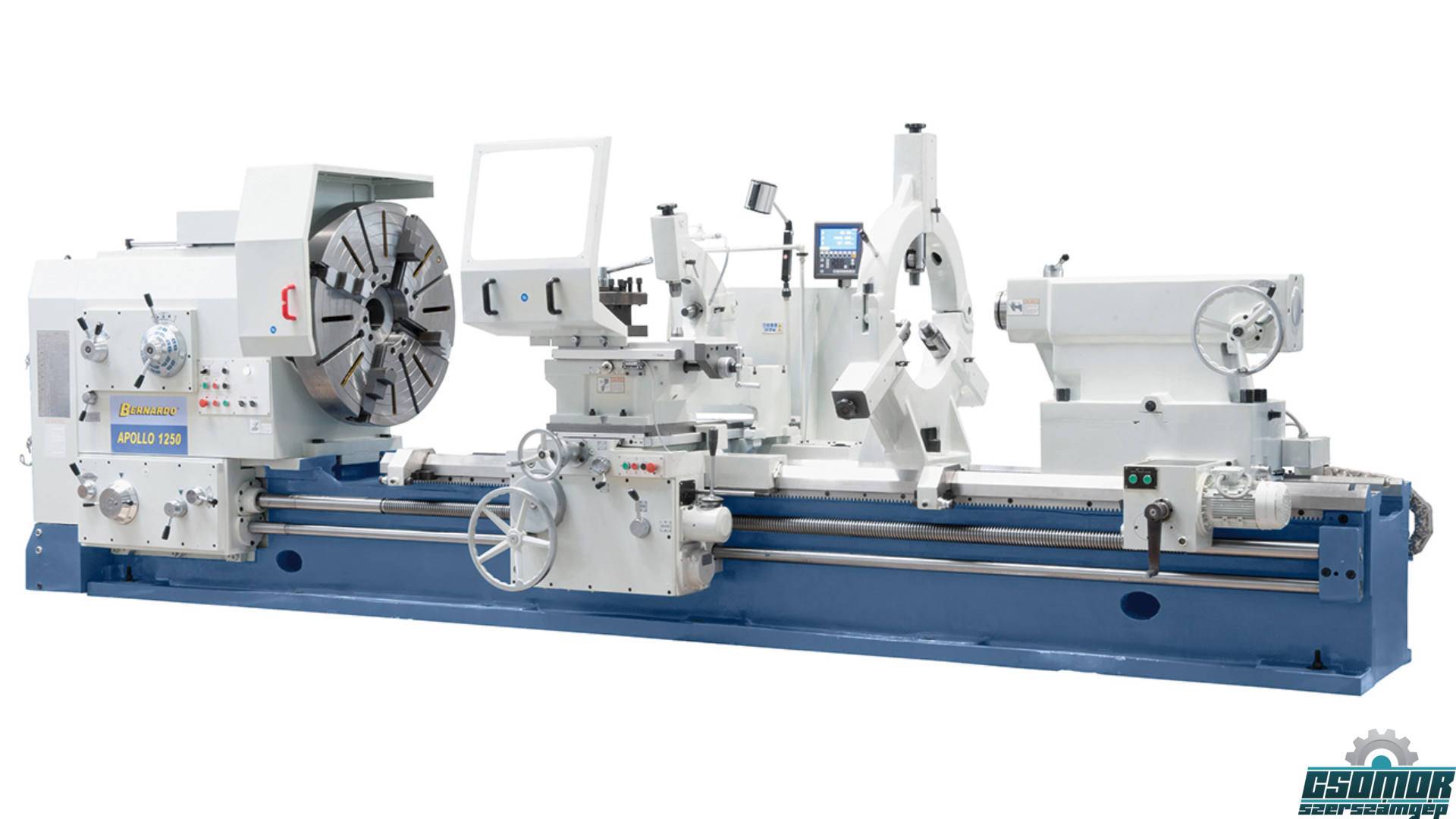

APOLLO 1600 x 3000 esztergagép
Vissza
Nehéz esztergák
Az APOLLO 1600 x 3000 nagy teljesítményű esztergagép nagyméretű, nehéz munkadarabok megmunkálására lett kifejlesztve.
Cikkszám:
03-1382XL
Gyártó:
BERNARDO
Csúcstávolság
3000 mm
a gépágy felett
1600 mm
a tartóelem felett
1280 mm
x-tengely
820 mm
z-tengely
2800 mm
z1-tengely
200 mm
Max. munkadarab súly
6000 kg
Gépágy szélesség
970 mm
Felső szán billentési tartománya
± 180°
Orsó-fordulatszámok (előre/hátra)
(21) 2,5 - 250 / (12) 3,15 - 250 ford./perc
Orsófurat
130 mm
Orsó felfogás
ISO A2-15
x-tengely| z-tengely | z1-tengely
0,064 - 12 mm/ford. |0,032 - 6 mm/ford. | 0,016 - 3 mm/ford.
x-tengely| z-tengely
1870 mm/perc | 3740 mm/perc
metrikus | átmérő mentén
(45) 1 - 120 mm | (42) 30 - 1/4 DP
Modul | whitworth
(46) 0,5 - 60 mm | (48) 0,5 - 60 GPZ
Szegnyereg kúp / Ø
metrikus 80 / 160 mm
Szegnyereg löket
300 mm
Szegnyereg keresztállítás
± 2,5 mm
Motor teljesítmény
22 kW
Hossz x szélesség
6,04 x 2,06 m
Magasság
2,23 m
Kb. súly
12.900 kg
Gyártó
BERNARDO
Tulajdonságok
- Az ágyvezető rögzítésére és a rezgésbefolyásoltság csökkentésére az ágy erős bordázattal van ellátva
- A forgó mozgás (előre/hátra) átvitele hidraulikus tengelykapcsolóval ellátott hajtótengelyen történik
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A zárt hajtóműház sokféle előtolást és menetemelkedést tesz lehetővé
- Nagy fordulatszám tartomány 33 sebességfokozattal a munkadarabok széles skálájának megmunkálásához
- A főorsó lágy indítása a mechanikus, többlamellás tengelykapcsolónak köszönhető
- A túlméretezett vezetősínek indukciós edzéssel és csiszolással készültek
