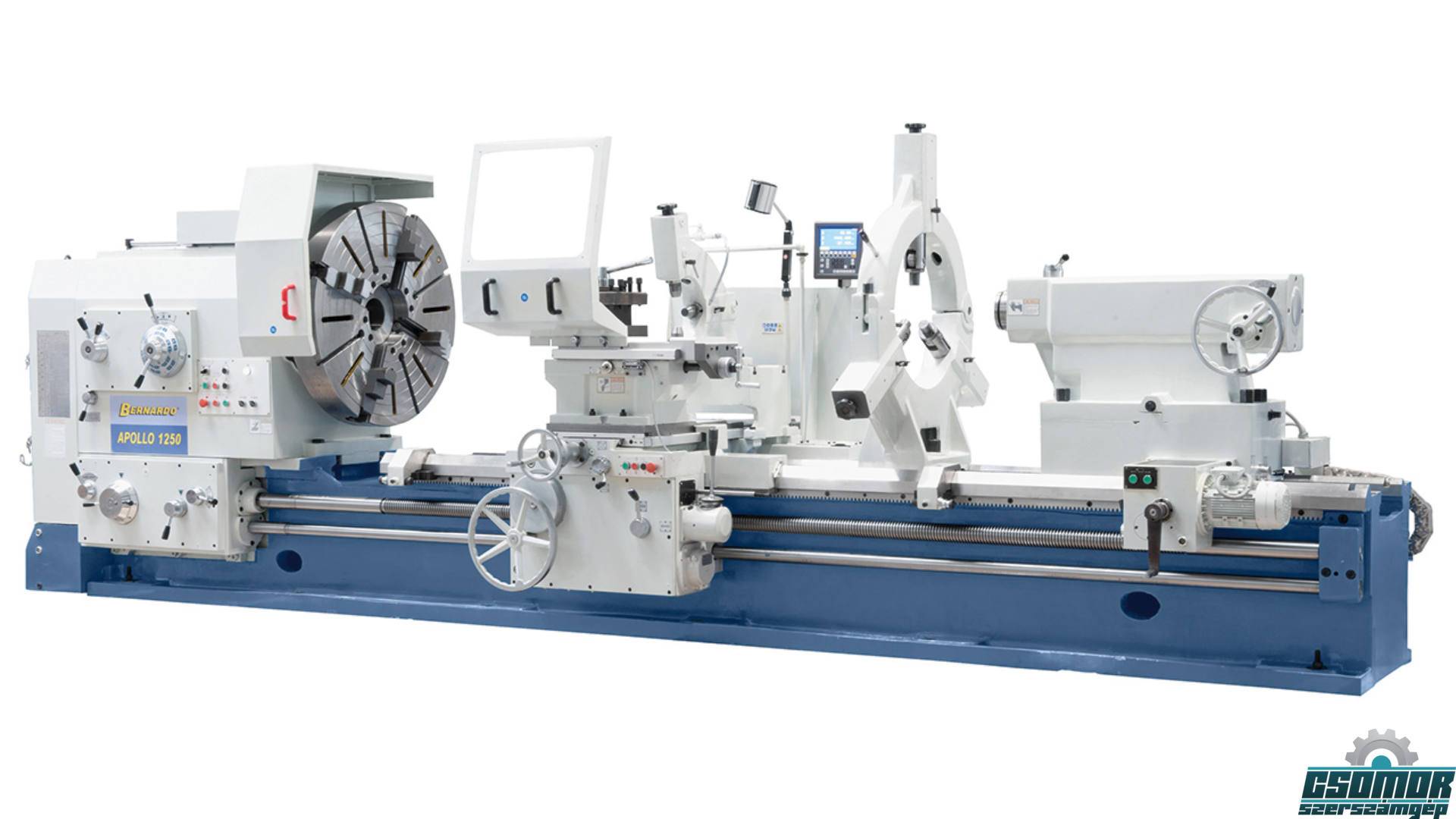

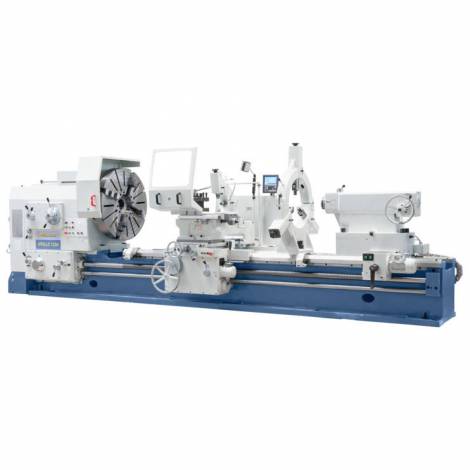

APOLLO 1250 x 5000 esztergagép
Vissza
Nehéz esztergák
Az APOLLO 1250 x 5000 nagy teljesítményű esztergagép nagyméretű, nehéz munkadarabok megmunkálására lett kifejlesztve.
Cikkszám:
03-1380XL
Gyártó:
BERNARDO
Csúcstávolság
5000 mm
a gépágy felett
1250 mm
a tartóelem felett
900 mm
x-tengely
630 mm
z-tengely
4800 mm
z1-tengely
300 mm
Max. munkadarab súly
6000 kg
Orsó-fordulatszámok (előre/hátra)
(24) 3,15 - 315 / (12) 5 - 400 ford./perc
Orsófurat
130 mm
Orsó felfogás
ISO A2-15
x-tengely | z-tengely | z1-tengely
0,064 - 12 mm/ford. |0,032 - 6 mm/ford. | 0,016 - 3 mm/ford.
x-tengely | z-tengely
1870 mm/perc | 3740 mm/perc
metrikus | átmérő mentén
(45) 1 - 120 mm | (42) 30 - 1/4 DP
Modul | whitworth
(46) 0,5 - 60 mm | (48) 0,5 - 60 GPZ
Szegnyereg kúp / Ø
metrikus 80 / 160 mm
Szegnyereg löket
300 mm
Szegnyereg keresztállítás
± 2,5 mm
Motor teljesítmény
22 kW
Hossz x szélesség
8,1 x 1,88 m
Magasság
1,92 m
Kb. súly
13.350 kg
Gyártó
BERNARDO
Tulajdonságok
- A gépágy, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- A forgó mozgás (előre/hátra) átvitele hidraulikus tengelykapcsolóval ellátott hajtótengelyen történik
- A túlméretezett vezetősínek indukciós edzéssel és csiszolással készültek

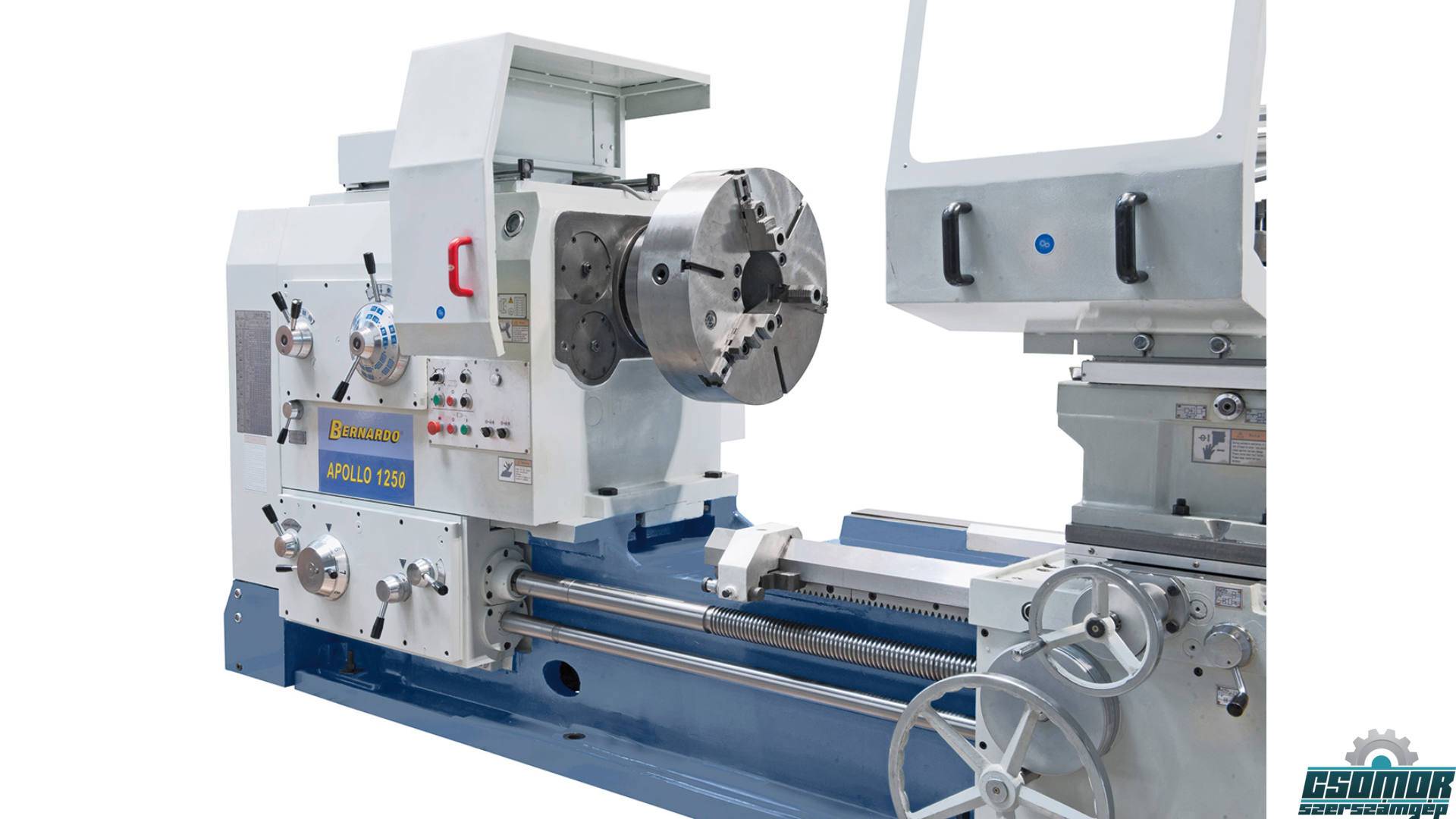

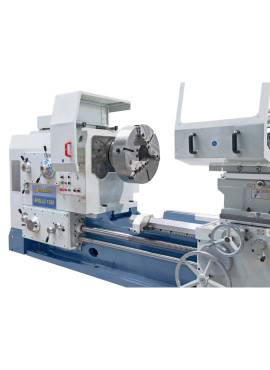

- A nagy falvastagsággal és kompakt szerkezettel rendelkező öntöttvas orsóház merevséget és stabilitást biztosít
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- A munkadarabok széles választékának megmunkálásához a gép fordulatszám tartománya 3,15 - 400 fordulat/perc, 36 sebességfokozatban
- A főorsó lágy indítása a mechanikus, többlamellás tengelykapcsolónak köszönhető
Szállítási terjedelem

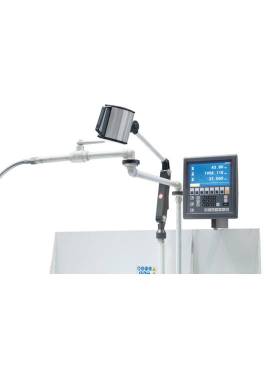

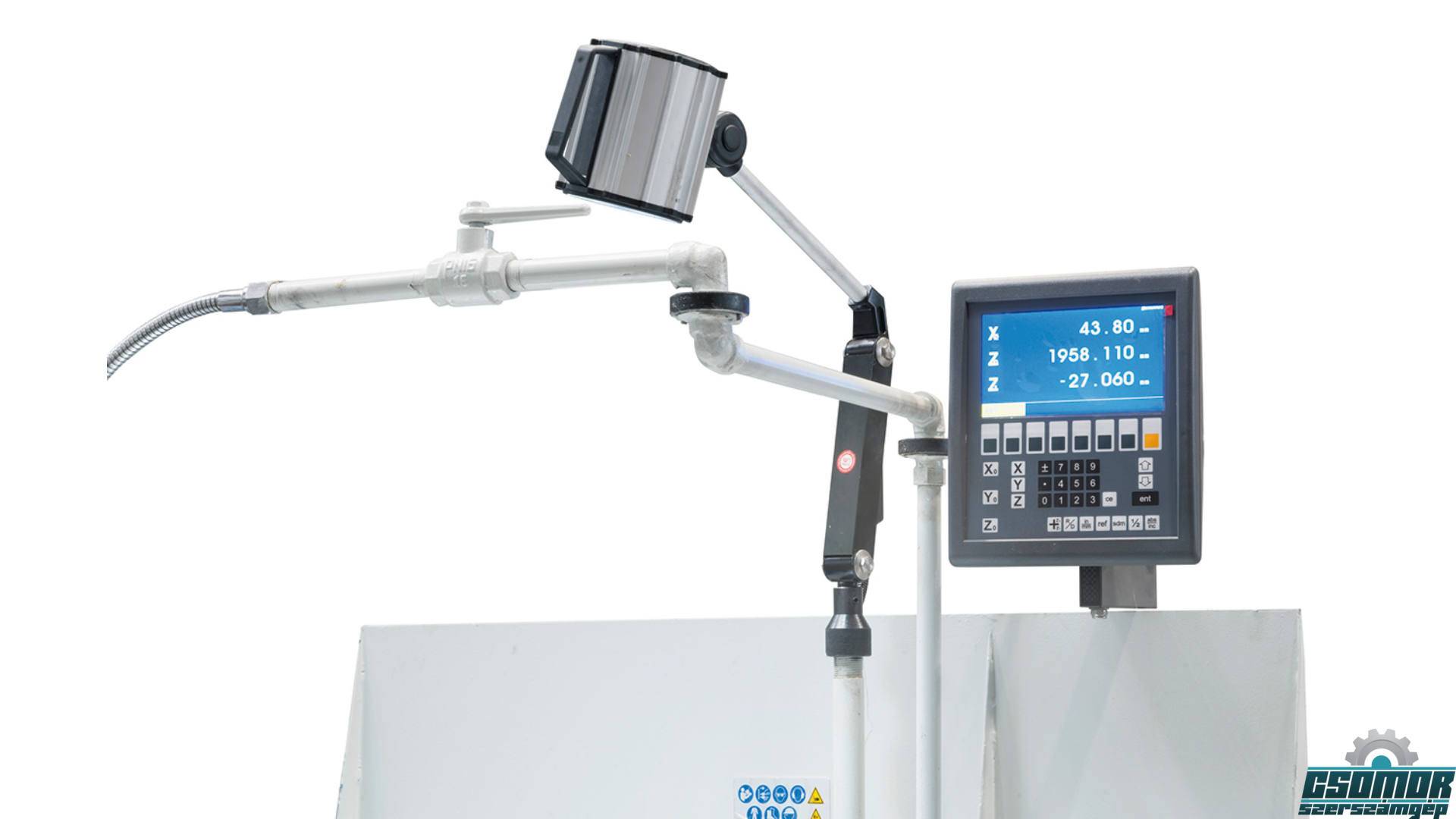

- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- Síktárcsa 1000 mm

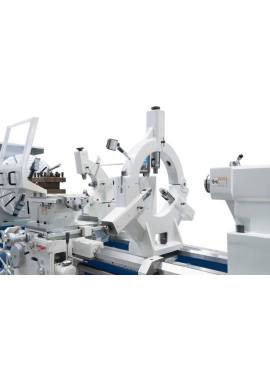

- Rögzített lünetta - fogás diam. 50 - 590 mm
- Együttfutó lünetta - fogás diam. 50 - 220 mm
- Motoros szegnyereg
- Központozó csúcs
- Központi kenés
- Első töltőanyag Shell Tellus 46
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Hűtőanyag-berendezés
- LED- géplámpa
- Szűkítő hüvely
- Alapzatcsavarok
