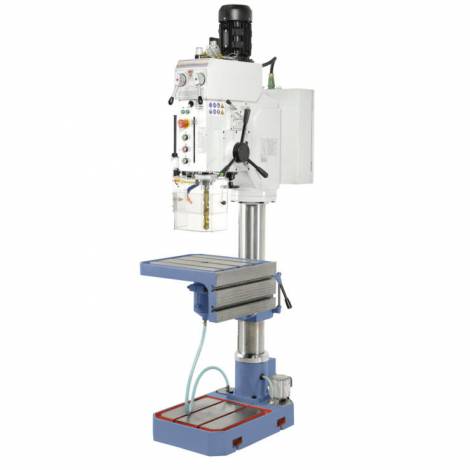

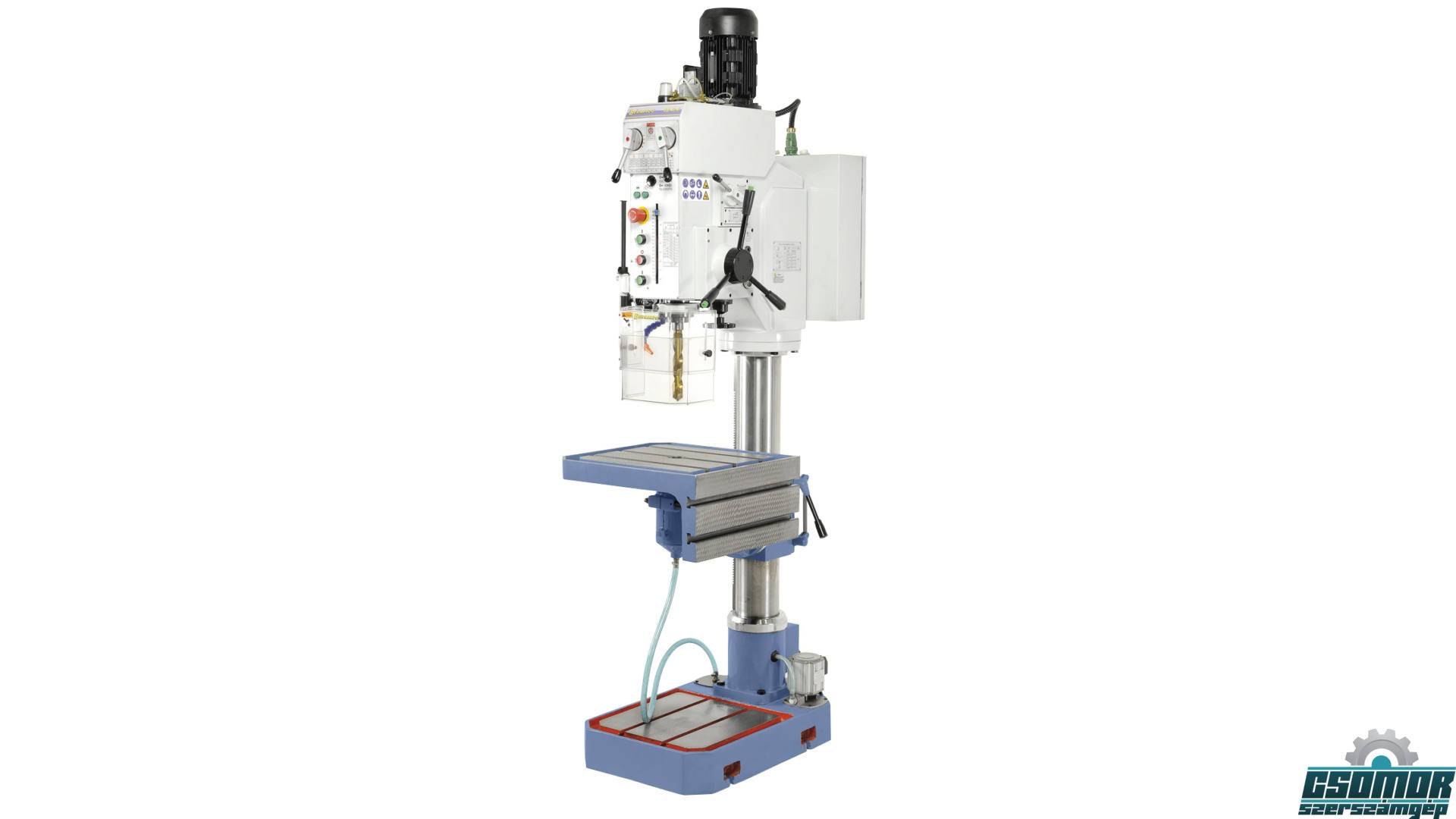

GB 40 N szögasztallal
Vissza
Hajtóműves fúrógépek
A hajtóműves-oszlopfúrógép robusztus kivitelezése és nagy teljesítőképessége által szerelőüzemek számára, valamint ipari gyártásban is alkalmazható. A sorozatszerű szögasztal pótlólag sokoldalú befogási lehetőséget kínál, ami által a gép alkalmazási területe kibővül.
Cikkszám:
01-1292XL
Gyártó:
BERNARDO
Fúrási teljesítmény acélban
40 mm
Fúrási teljesítmény öntvényben
45 mm
Max. menetvágás
M24
Fúrótokmány
1 - 13 mm / B 16
Morzekónusz
MK 4
Orsó fordulatszám
(12) 75 - 2020 ford./perc
Előretolási tartomány
0,12 / 0,24 / 0,40 mm/ford.
Hatósugár
340 mm
Elfordítható fúróasztal
-45° - +45°
Orsó / asztal max. távolság
580 mm
Orsó / alaplemez távolság
1200 mm
Szegnyereg emelkedés
195 mm
Oszlop átmérő
140 mm
Asztal nagyság / T-horony nagyság
500 x 540 mm / 18 mm
Függőleges befogási felület / T-horony nagyság
500 x 240 mm / 18 mm
Munkafelület-alaplemez
400 x 410 mm
Motor-leadási teljesítmény S1 100%
1,5 kW / 400 V
Motor-felvevő teljesítmény S6 40%
2,2 kW / 400 V
Gép méretei (Sz x Mé x Ma)
570 x 850 x 2230 mm
Kb. súly
490 kg
Gyártó
BERNARDO
Tulajdonságok
- Nyugodt menet az edzett és csiszolt fogaskerekek által
- Garantált körmozgás pontosság ≤ 0,02 mm, a szegnyeregben mérve
- Nagy fordulatszám tartomány 75 - 2020 ford./perc (12 fokozat) optimális munka érdekében
- Hűtőanyag berendezés és világítás sorozatszerűen
- A szegnyereg jobb és bal menete menetvágáshoz
- 3 automatikus fúrás előretolás az elektromágneses kuplung által kapcsolható

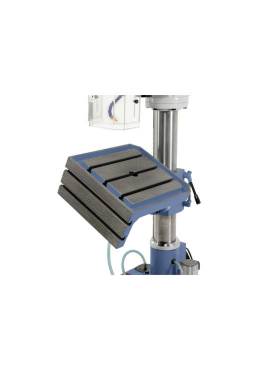

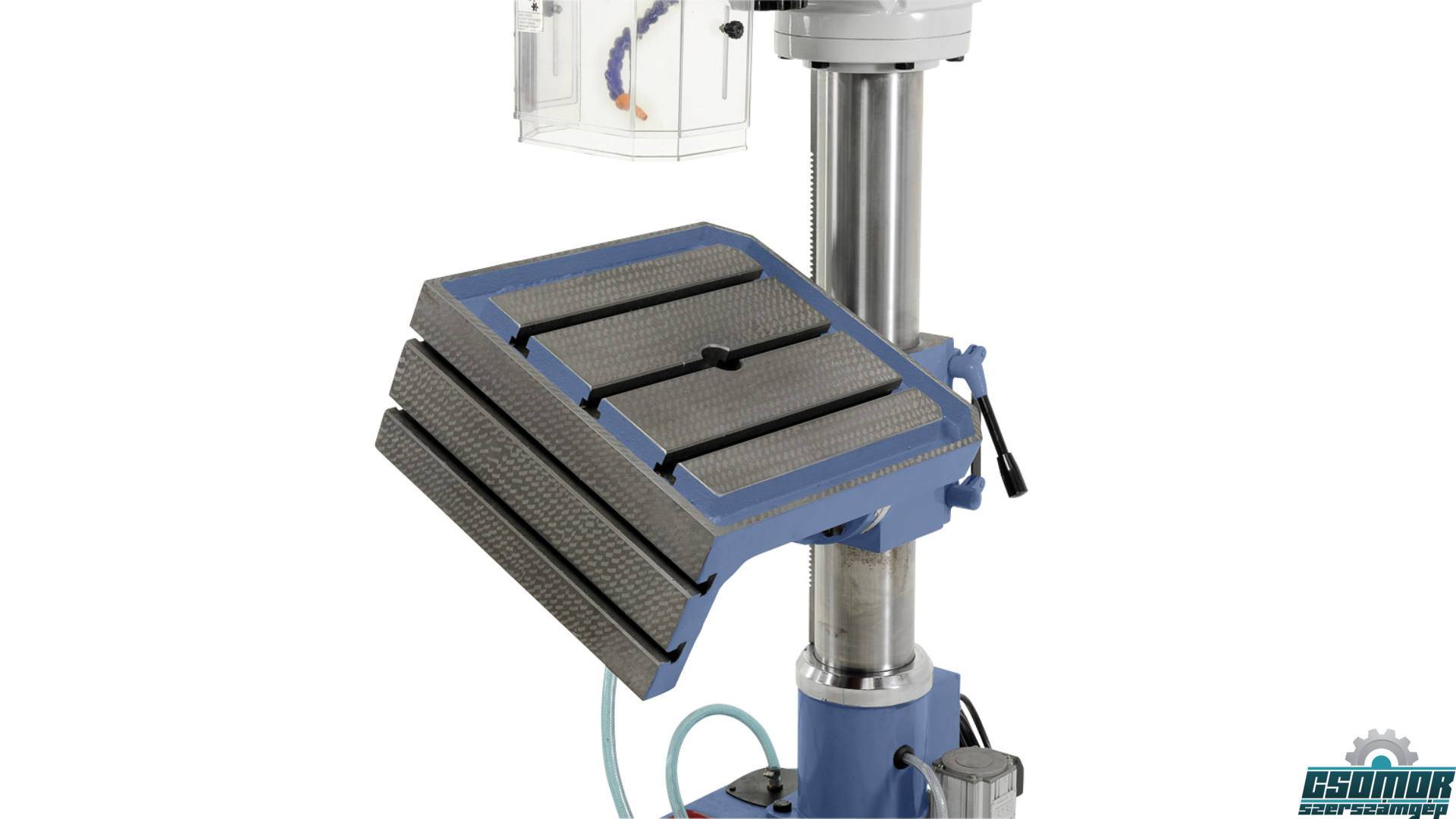

- Asztal vízszintesen az oszlop körül elforgatható, 45°-kal elfordítható jobbra és balra

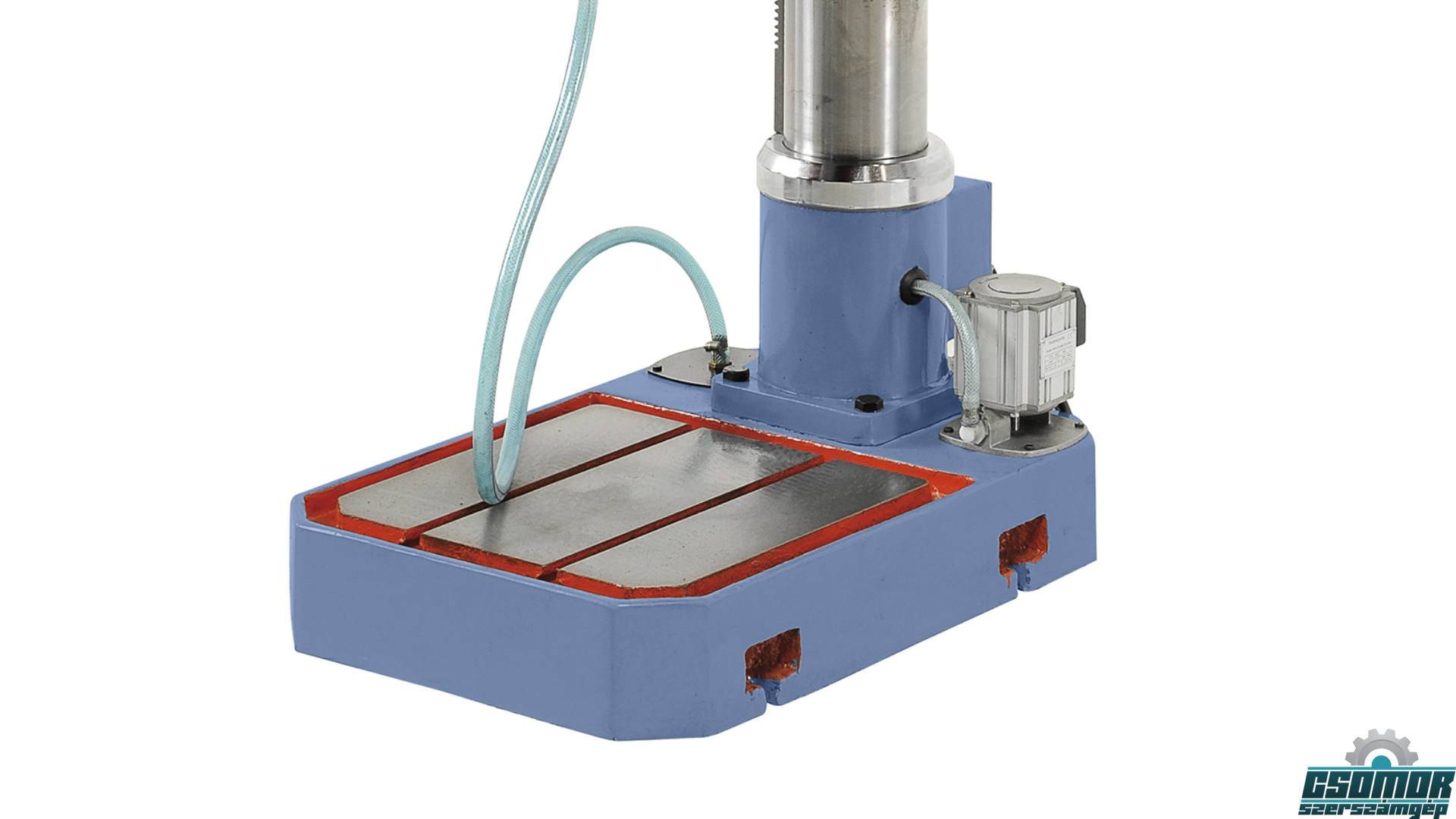

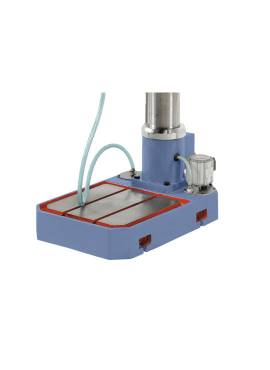

- Csiszolt alaplemez T-hornyokkal különösen nagy munkadarabok befogására
Szállítási terjedelem
- Fogaskoszorú fúrótokmány 1 - 13 mm / B 16
- Fúrótokmány tüske MK 4 / B 16
- Szűkítőhüvely MK 4 / 3, MK 4 / 2, MK 3 / 1
- Hűtőanyag berendezés
- Menetvágó berendezés
- Elektromágneses orsó előretoló
- Automatikus szerszámkidobó
- Első töltőanyag Shell Tellus 46
- LED-géplámpa
- Beállítható magasságú védőburkolat
