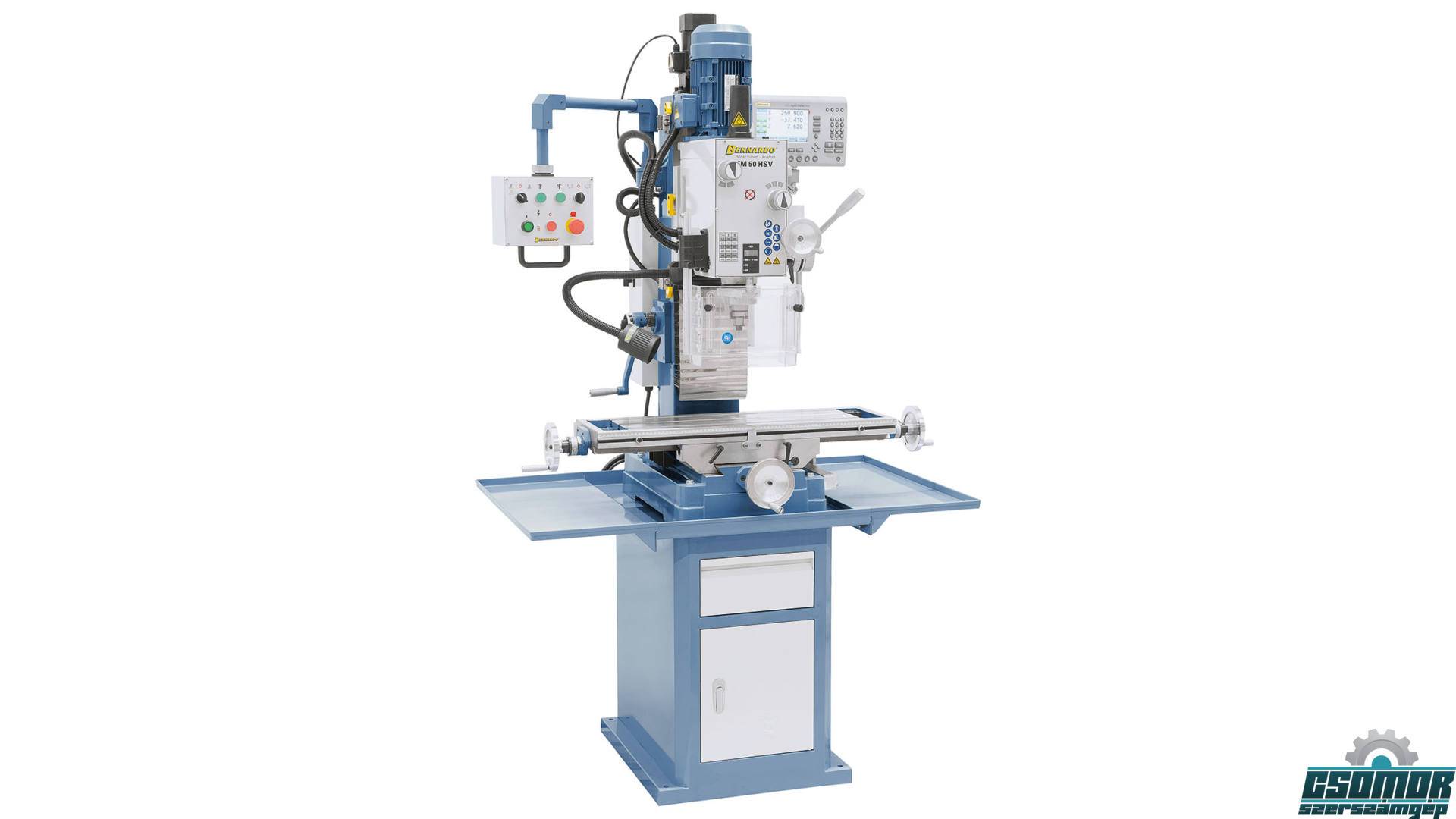

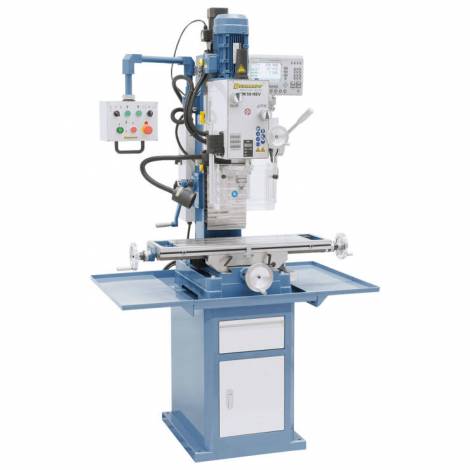

FM 50 HSV fúró-marógép inkl. 3-teng.-digitális mutató
Vissza
Fúró-marók
Az FM 50 HSV fúró-marógép a marófej motoros magasságbeállítása, a digitális orsólöket mutató valamint az automatikus orsó előretolás által magas fokú kezelési kényelmet biztosít. A kompakt felépítés és a széles teljesítménytartomány által ez a modell optimális modellépítőknek, kézműveseknek és szerelőműhelyek részére.
Cikkszám:
02-1096
Gyártó:
BERNARDO
Fúrási teljesítmény acélban
32 mm
Fúrási teljesítmény öntvényben
40 mm
Marófej max.
80 mm
Hatósugár
220 mm
Orsó fordulatszám
(12) 75 - 3200 ford./perc
Orsó felfogás
MK 4
Fúrási mélység
120 mm
Pinolenvorschub
(3) 0,10 / 0,18 / 0,26 mm/ford.

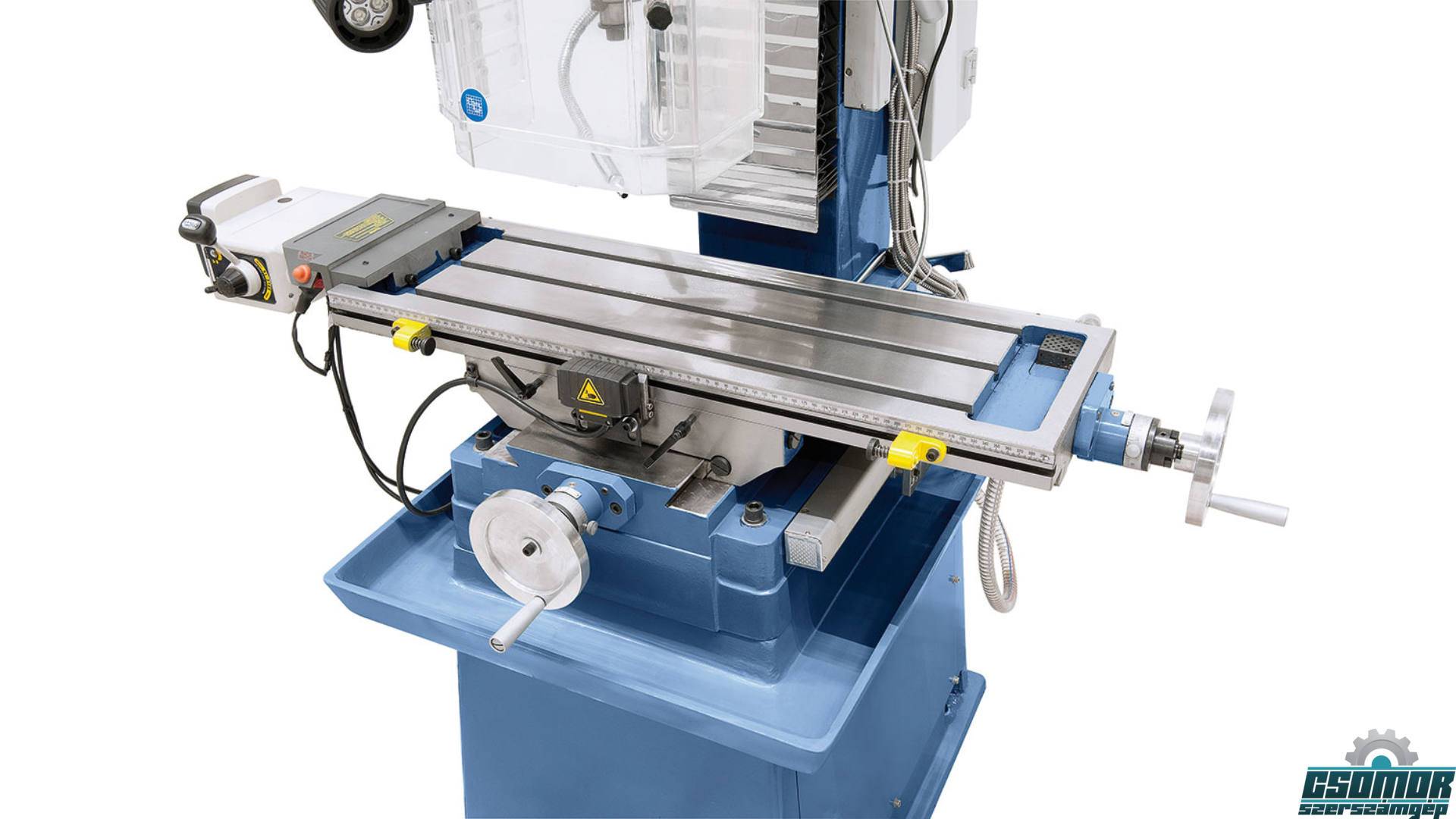

Asztal mérete
800 x 240 mm
Eljárási táv (x / y)
555 / 225** mm
Elfordítható marófej
-60° -tól + 60°-ig
Orsó / asztal távolság
95 - 485 mm
Magasságbeállítás - marófej
390 mm
T-horony mérete
14 mm
Hubmotor
90 W
Motor leadott teljesítménye S1 100%
1,1 / 1,5 kW (400 V)
Motor felvett teljesítménye S6 40%
1,5 / 2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)*
1140 x 970 x 1460 mm
Kb. súly
322 kg
Gyártó
BERNARDO
Tulajdonságok
- Sokoldalú alkalmazási lehetőség, mint pl.: résmarás, síkmarás, orsózás, stb.
- Sorozatszerűen automatikus szegnyereg-előretolással és menetvágó berendezéssel
- A marófej kényelmes magasságbeállítása emelőmotor segítségével
- Sorozatszerűen digitális mutatóval szegnyereg-állításhoz
- Fecskefark-vezetés x-, y- és z-tengelyhez, utánállítható ékvezetők által
- Nyugodt működés a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- Mindkét oldalt elfordítható marófej szögletfúráshoz, élek marásához stb.
- Nagyfokú stabilitás a hajtóműfej fecskefark-vezetője által
- Szegnyereg-beállítás kézi fogantyú által, finom-állítás kézikerék segítségével
- Erőátvivő 2-ütemű motor, fordulatszám terjedelem 75 - 3200 ford./perc
- Magasfokú biztonság a beállítható magasságú tokmányvédő által mikrokapcsolóval
Szállítási terjedelem

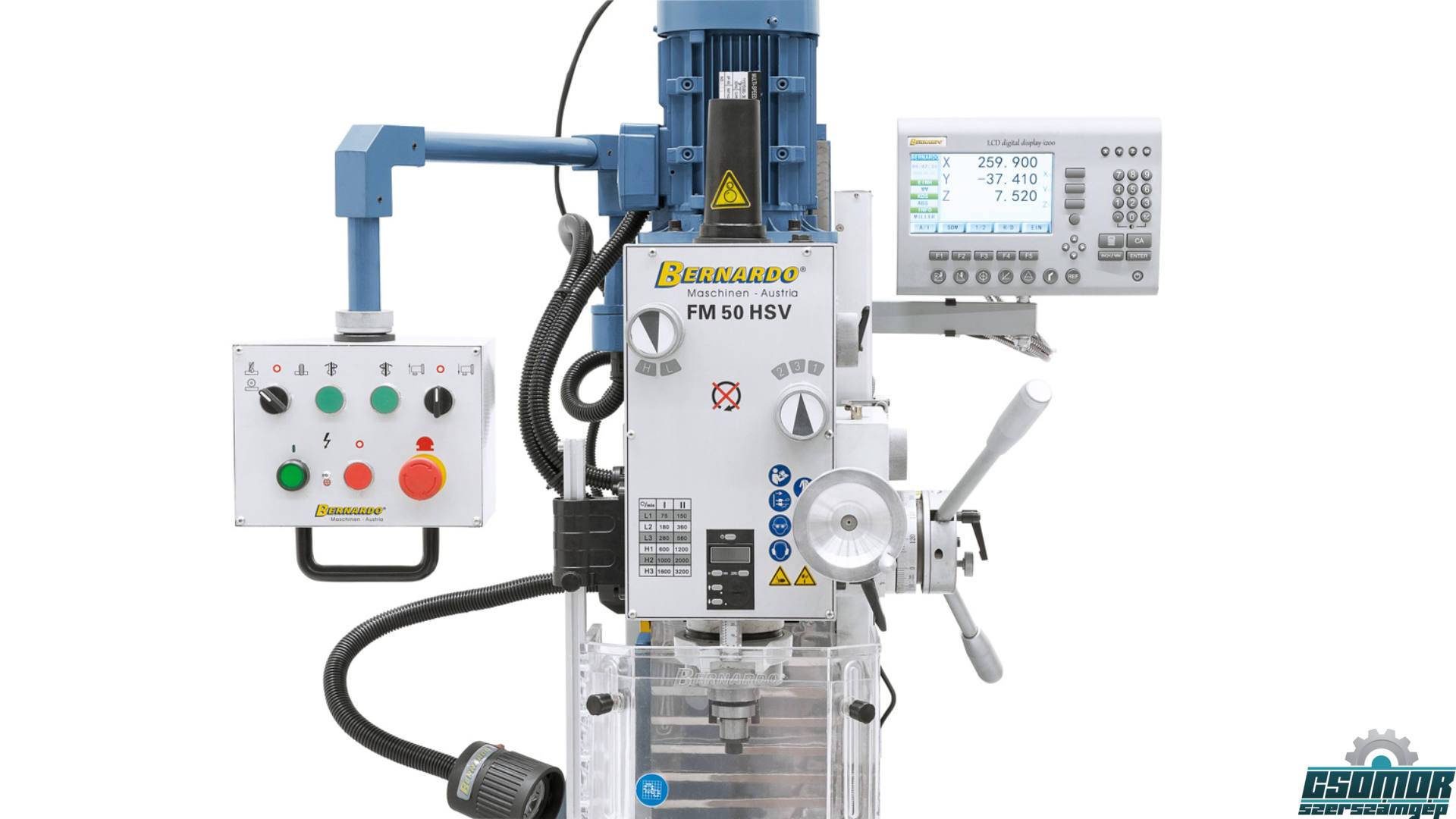

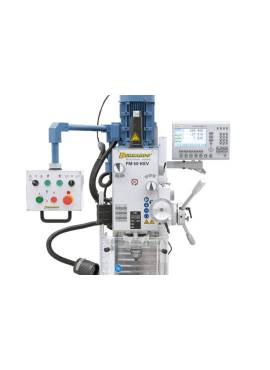

- 3-tengelyes-digitális mutató i200 LCD-Display-el
- Gyorsszorító fúrótokmány 3 – 16 mm / B 16
- Fúrótokmány-tüske MK 4 / B 16
- Szorítóorsó M 16
- Szűkítőhüvely MK 4/3
- Kombi-feltűző-marótüske MK 4 / 27 mm
- Beállítható magasságú védőburkolat
- Automatikus szegnyereg-előretoló
- Emelőmotor marófejhez
- LED-géplámpa
- Digitális szegnyereg-emelkedés mutató
- Menetvágó berendezés
- Lamella-védőburkolat
- Hosszmérő-skála
- Alkalmazási szerszám
