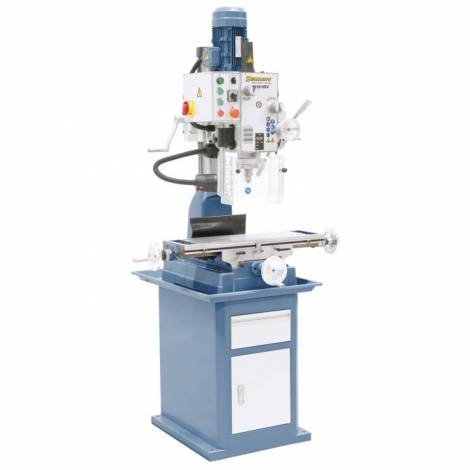

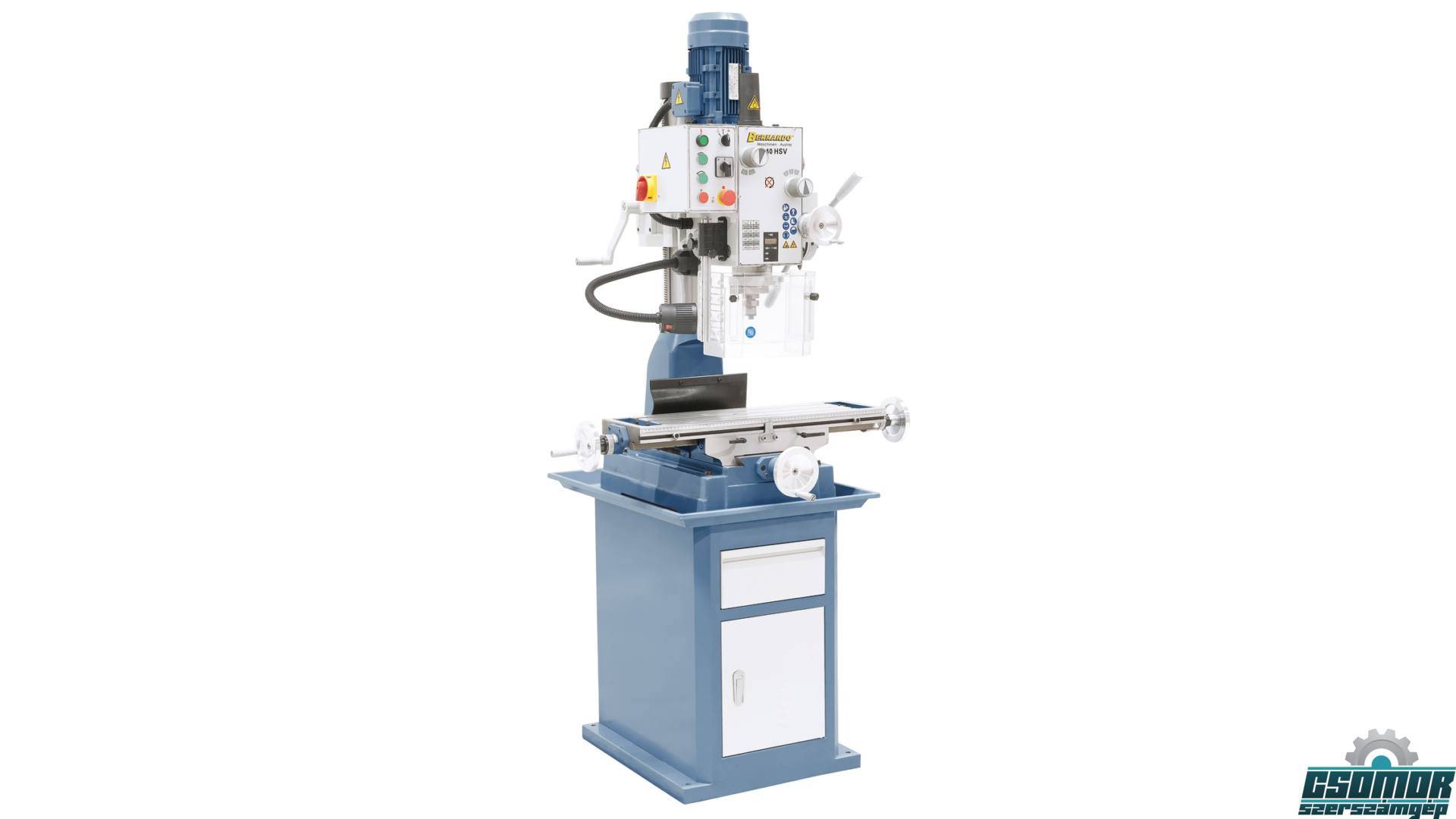

FM 40 HSV fúró-marógép
Vissza
Fúró-marók
Az FM 40 HSV fúró- és marógép a kompakt felépítési módja, a szériaszerű szegnyereg-előretolás, a digitális szegnyereg-emelkedés mutató és a nagy teljesítmény-tartomány által modellezőknek, kézműveseknek és szerelőüzemek számára optimálisan alkalmas.
Cikkszám:
02-1054
Gyártó:
BERNARDO
Fúrási teljesítmény acélban
32 mm
Fúrási teljesítmény öntvényben
40 mm
Marófej max.
80 mm
Hatósugár
255 mm
Orsó fordulatszám
(12) 75 - 3200 ford./perc
Orsó felfogás
MK 3
Fúrási mélység
120 mm
Szegnyereg előretolás
0,10 / 0,18 / 0,26 mm/ford.
Asztal mérete / T-horony mérete
730 x 210 mm / 14 mm
Eljárási táv (x / y)
520 mm / 175 mm
Elfordítható marófej
-90° -tól + 90°-ig
Orsó / asztal távolság
135 - 460 mm
Magasságbeállítás - marófej
325 mm
Oszlop átmérő
115 mm
Motor leadott teljesítménye S1 100%
1,1 / 1,5 kW (400 V)
Motor felvett teljesítménye S6 40%
1,5 / 2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)*
1100 x 830 x 1450 mm
Kb. súly
270 kg
Gyártó
BERNARDO
Tulajdonságok
- Egyszerű és gyors fordulatszám változtatás hajtómű-választókapcsoló segítségével
- Sorozatszerűen 3 beállítható fúrási előretolással
- Sokoldalú alkalmazási lehetőség, mint fúrás, marás, menetvágás, …
- Masszív, nagy keresztasztal, precízen kidolgozott felületű
- Ékvezetők keresztasztalnál utánállíthatók
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által
- A körmozgás nagy pontossága kúpgörgős csapágy által
- Jobb- és bal oldali berendezés menetvágáshoz
- Hajtóműfej 180° elfordítható, 360° elforgatható és beállítható magasságú
- Erőátvivő 2-ütemű motor, fordulatszám terjedelem 75 - 3200 ford./perc
- Szegnyereg-beállítás kézi fogantyúval, finom-állítás kézikerék által
Szállítási terjedelem
- Gyorsszorító fúrótokmány 1 – 16 mm / B 16
- Fúrótokmány-tüske MK 3 / B 16
- Szorítóorsó M 12
- Szűkítőhüvely MK 3/2
- Kombi-feltűző-marótüske MK 3 / 27 mm
- Beállítható magasságú védőburkolat
- Automatikus szegnyereg-előretoló
- LED-géplámpa
- Digitális szegnyereg-emelkedés mutató
- Menetvágó berendezés
- Hosszmérő-skála
- Alkalmazási szerszám
