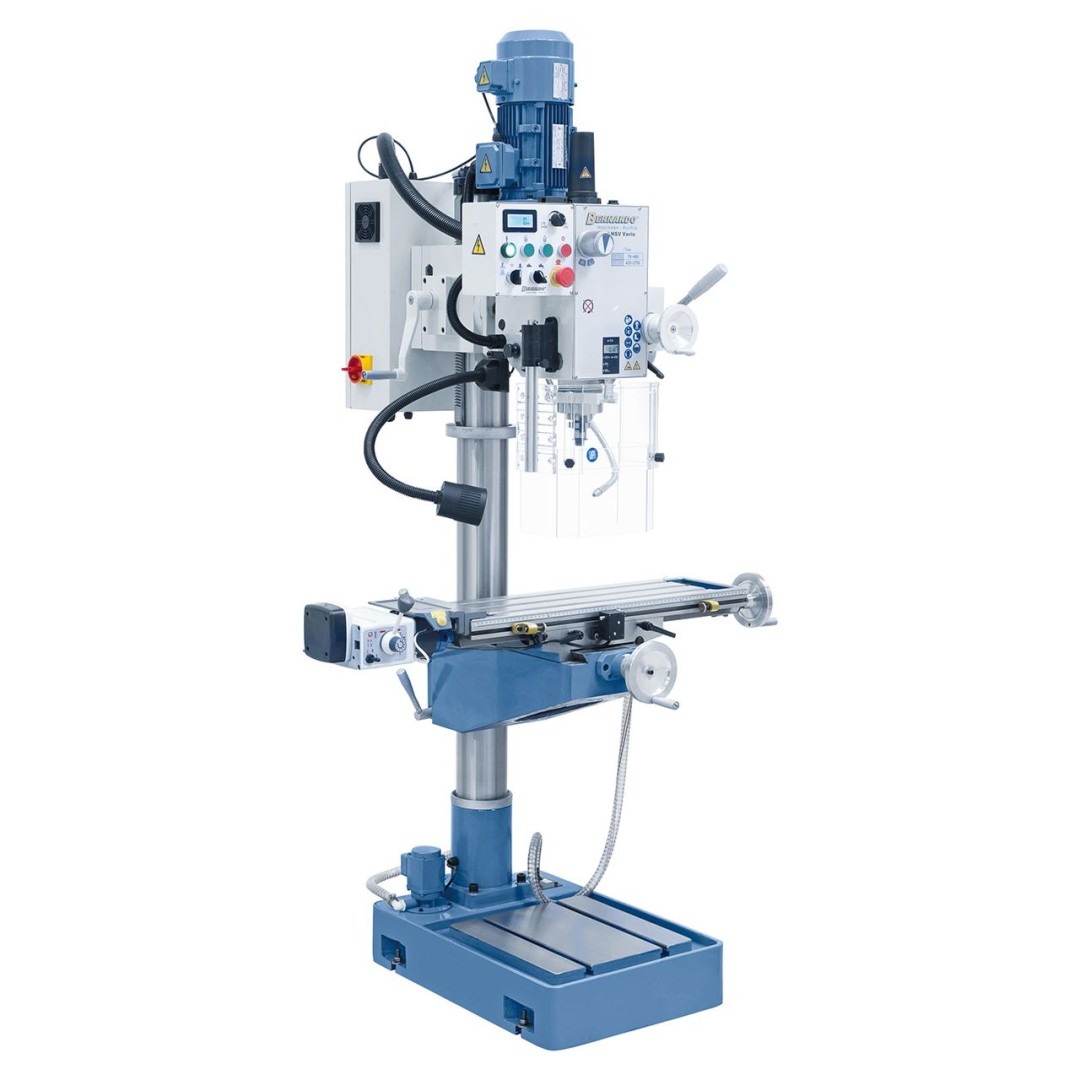

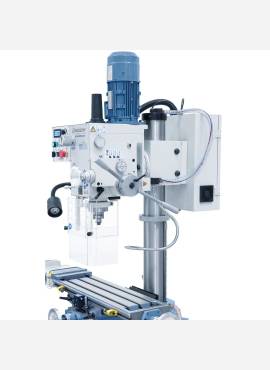

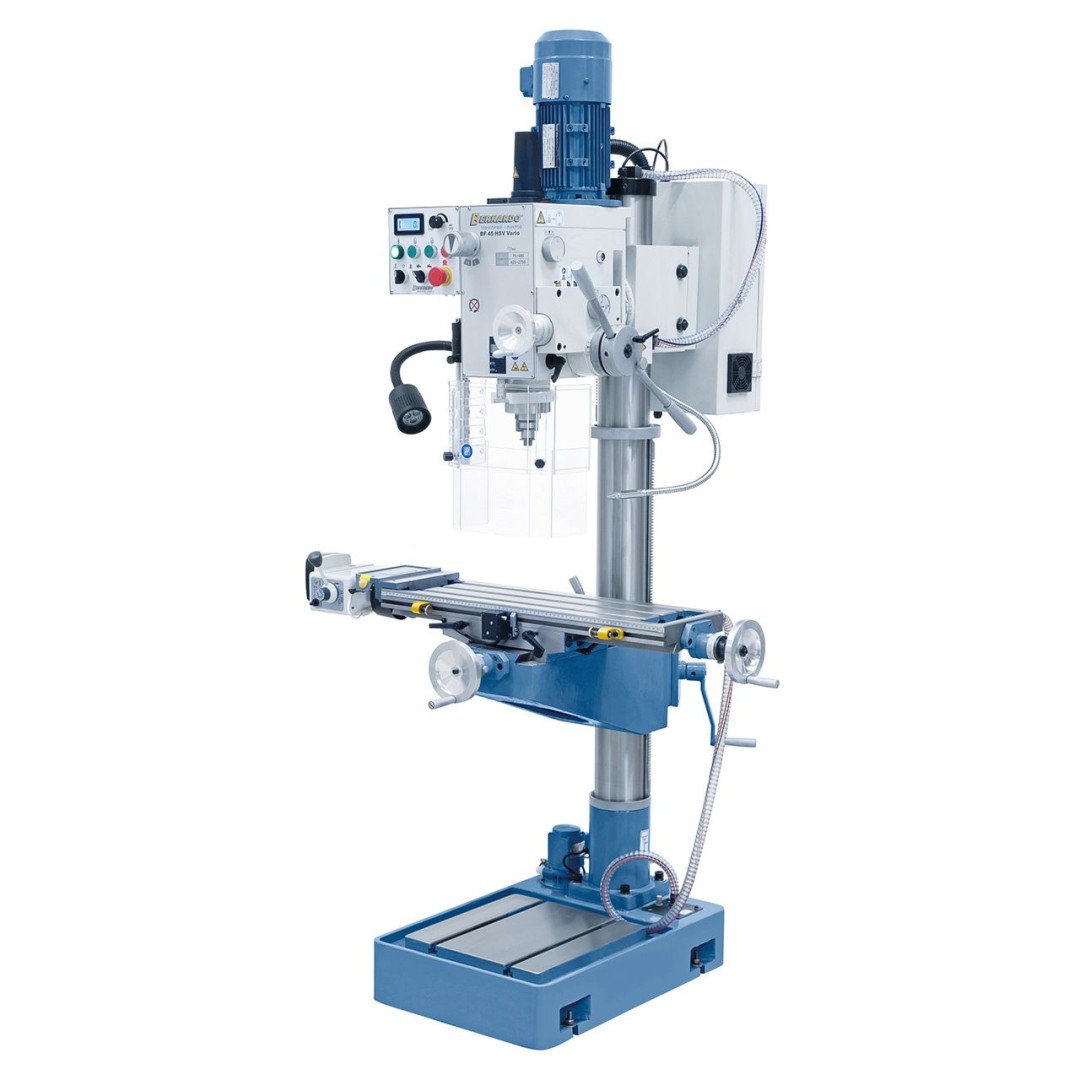

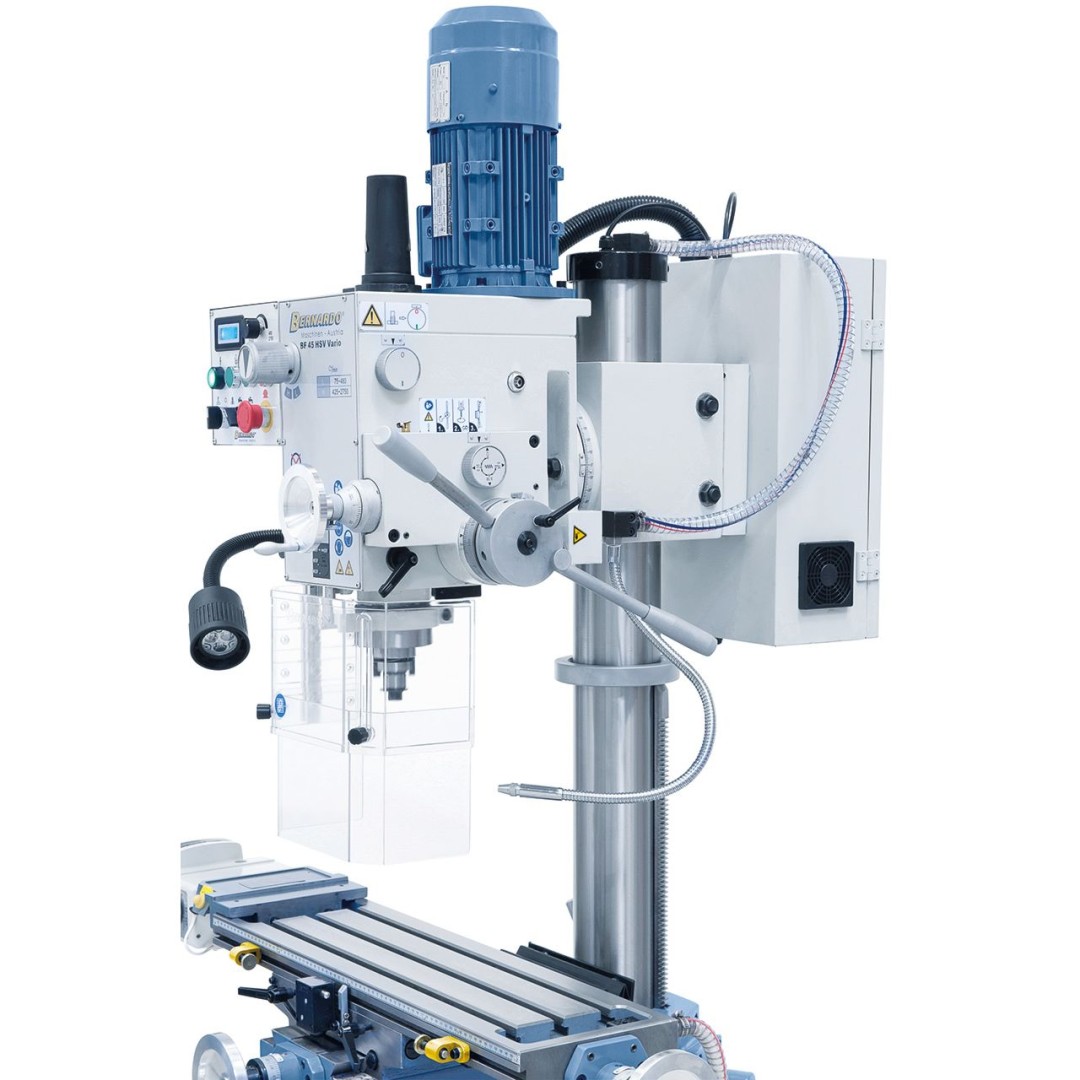

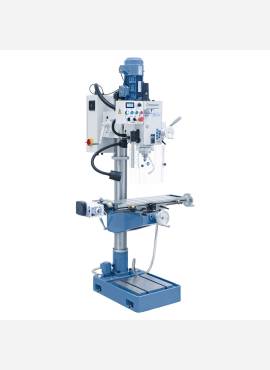

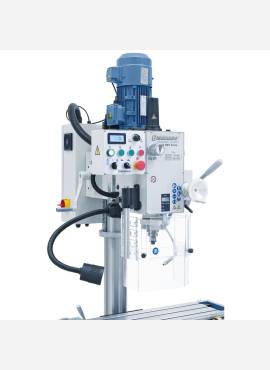

BF 45 HSV Vario x-tengely-előretolással fúró-marógép
Vissza
Fúró-marók
A BF 45 HSV Vario fúró- és marógéppel lehetősége nyílik horizontális, vertikális és ferde síkú fúrási és marási munkálatok elvégzésére. A kompakt felépítés, a sorozatszerű orsóhüvely-előretolás, a digitális szegnyereg-emelkedés mutató és a fokozatmentes fordulatszám-beállítás által ez a modell ideális megoldást nyújt modellkészítők, kézművesek és szerelőműhelyek számára.
Cikkszám:
02-11080
Fúrási teljesítmény acélban
32 mm
Fúrási teljesítmény öntvényben
40 mm
Marófej max.
80 mm
Hatósugár
280 mm
Orsó fordulatszám, fokozatmentes
75 - 2750 ford./perc
Orsó felvétel
MK 4
Fúrási mélység
120 mm
Szegnyereg előretolás
(3) 0,10 / 0,18 / 0,26 mm/ford.
Asztal mérete
730 x 210 mm
T-horony mérete
14 mm
Orsó /asztal max. távolság
640 mm
Orsó / alaplemez max. távolság
1190 mm
Eljárási táv (x / y)
495 / 200 mm
Elfordítható marófej
-90° -tól + 90°-ig
Magasságbeállítás - marófej
260 mm
Oszlop átmérő
115 mm
Alaplemez
365 x 375 mm
Motor leadott teljesítménye S1 100%
1,5 kW (400 V)
Motor felvett teljesítménye S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma)
1070 x 800 x 2060 mm
Súly kb.
362 kg
Tulajdonságok
- Változtatható fordulatszám-beállítás a Delta-frekvenciaváltó által optimalizált forgatónyomaték-lefutással
- Nagyfokú biztonság a beállítható magasságú védőburkolat által CE-norma szerint
- Sokoldalú alkalmazási lehetőség, mint pl.: résmarás, síkmarás, kiorsózás, stb.

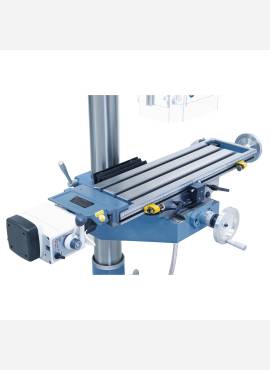

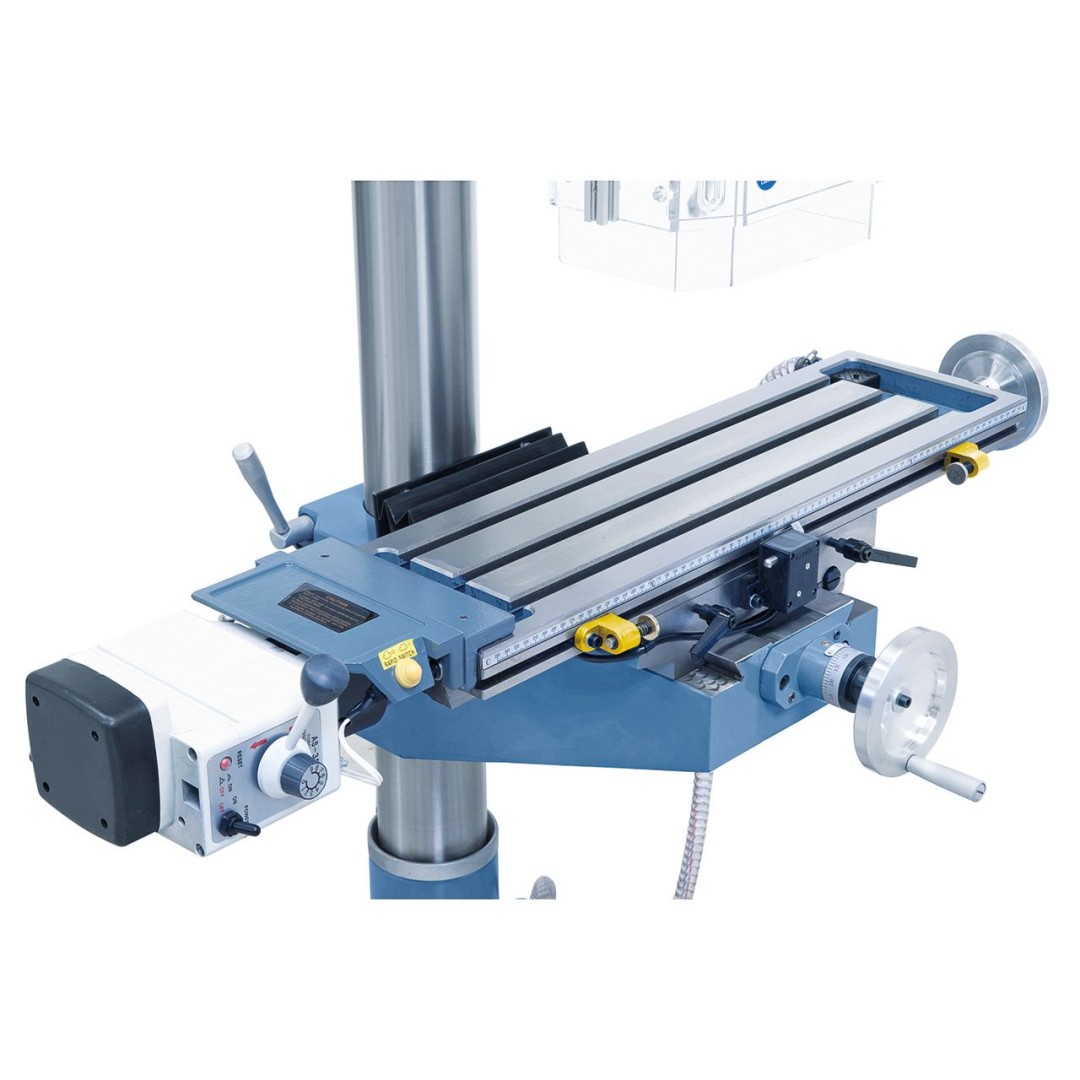

- Nagyra dimenzionált keresztasztal T-hornyokkal és hűtőanyag-horonnyal
- Nyugodt menet a csiszolt, olajfürdőben futó hajtómű-fogaskerekek által

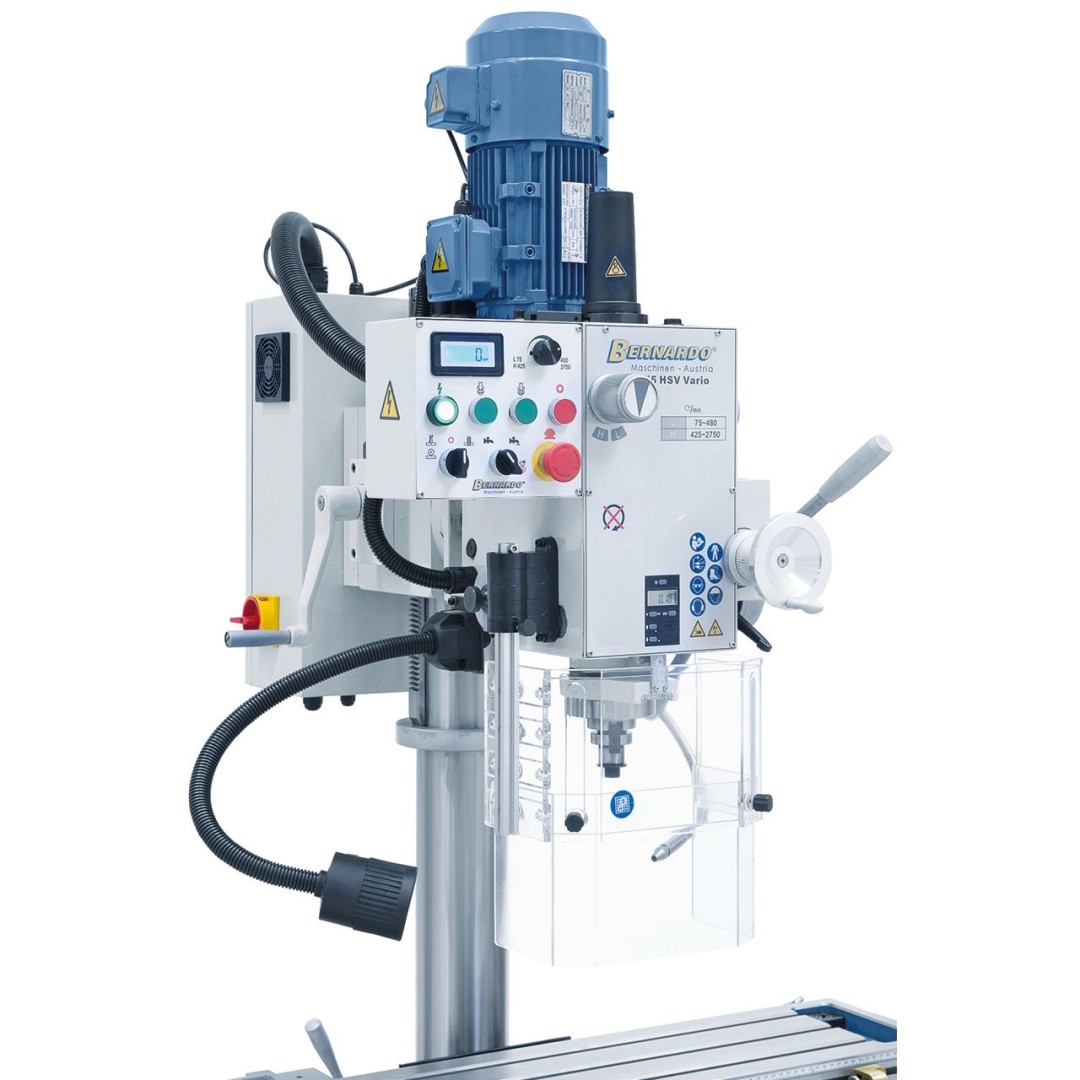

- Sorozatszerűen digitális mutatóval fordulatszámhoz és szegnyereg-emelkedéshez
- Mindkét oldalra elfordítható marófej szögletfúráshoz, élek marásához stb.
- Fecskefark-vezetés x- és z-tengelyhez, utánállítható ékvezetők által
- Stabil és csiszolt acéloszlop, nagy igénybevételnek kitéve
- Kidolgozott géplábazat különösen magas munkadarabok felfogásához
- Sorozatszerűen automatikus szegnyereg-előretolássa
Szállítási terjedelem
- x-tengelyes előretoló AL 450 D
- Gyorsszorító fúrótokmány 1 – 16 mm / B 16
- Fúrótokmány-tüske MK 4 / B 16
- Szorítóorsó M 16
- Szűkítő hüvely MK 4 / 3
- Kombi feltűző-marótüske MK 4 / 27 mm
- Automatikus szegnyereg-előretoló
- Beállítható magasságú védőburkolat
- Digitális szegnyereg-emelkedés mutató
- Digitális fordulatszám-mutató
- Frekvenciaváltó
- Menetvágó berendezés
- Hűtőanyag berendezés
- LED-géplámpa
- Hosszmérő-skála
- Alkalmazási szerszám
Szállítható külön tartozék
- Menetvágó készülék MK 4, M 3 - M 12 (Nr: 24-1091)
- Sík- és kiesztergáló fej szett diam. 75 mm, inkl. fúró rudak (Nr: 25-1020)
- Maró-szorítófogó tokmány szett ER 40, MK 4, 3 - 25 mm (Nr: 26-1007)
- Vízszintes és függőleges kerekasztal HV 6 (Nr: 27-1000)
- Vízszintes és függőleges kerekasztal RT 5 (Nr: 27-1033)
- Fél-univerzális osztófej BS-0 (Nr: 27-1045)
- Szorítószerszám szortiment 58-részes, 14 mm / M 12 (Nr: 28-1001)
- Kéttengelyes-precíziós gépsatu PTS 100 (Nr: 28-2033)
- Gépsatu KV 125 (Nr: 28-2081)
- Nagybefogású-gépsatu FJ 125 (Nr: 28-2086)
- Éltapintó fényjelzővel SOE 20 L (Nr: 32-1061)
- 2-D-precíziós-központozókészülék (Nr: 32-1070)
- Nulla beállító-készülék NEG 50 (Nr: 32-1086)
- 10 részes precíziós szögmérő-készlet (Nr: 35-1000)
- Párhuzamos alátét-tétel 28-részes (Nr: 35-1020)
- Precíziós szögprizma, 30 x 48 x 102 mm (Nr: 35-1016)
- 18 db hullámos párhuzamos alátét (Nr: 35-1025)
- Csigafúró HSS morzekónusszal tétel B, MK2, 14,5-30mm, 9-részes (Nr: 41-1051)
- Szár-nagyoló maró HSS TIN-bevont (Nr: 42-1016)
- Szármaró TiN-bevont, 20 részes (Nr: 42-1020)
- Kombi-marókazetta, TiN-bevont, 3 - 12 mm, 12-részes (Nr: 42-1022)
- Sík- és kiesztergáló fej szett diam. 50 mm / B 22 (Nr: 42-1057)
- Sík- és kiesztergáló fej szett diam. 80 mm / B 27 (Nr: 42-1059)
- Síkmaró 75° - átmérő 80 mm - B 27 mm (Nr: 42-1085)
- Automatikus maróasztal-előretoló AL 450 D az x-tengelyhez (Nr: 53-1004)
Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
