URS 800 N köszörűgép
Vissza
Furat-palást köszörűk

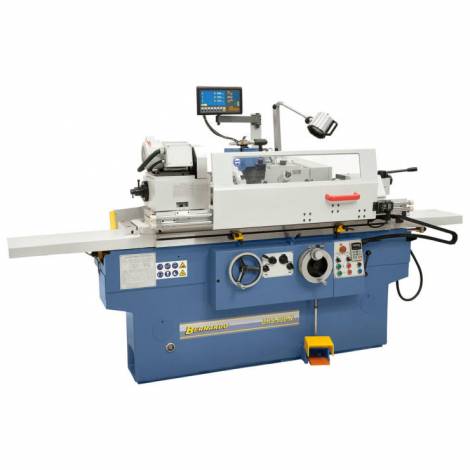

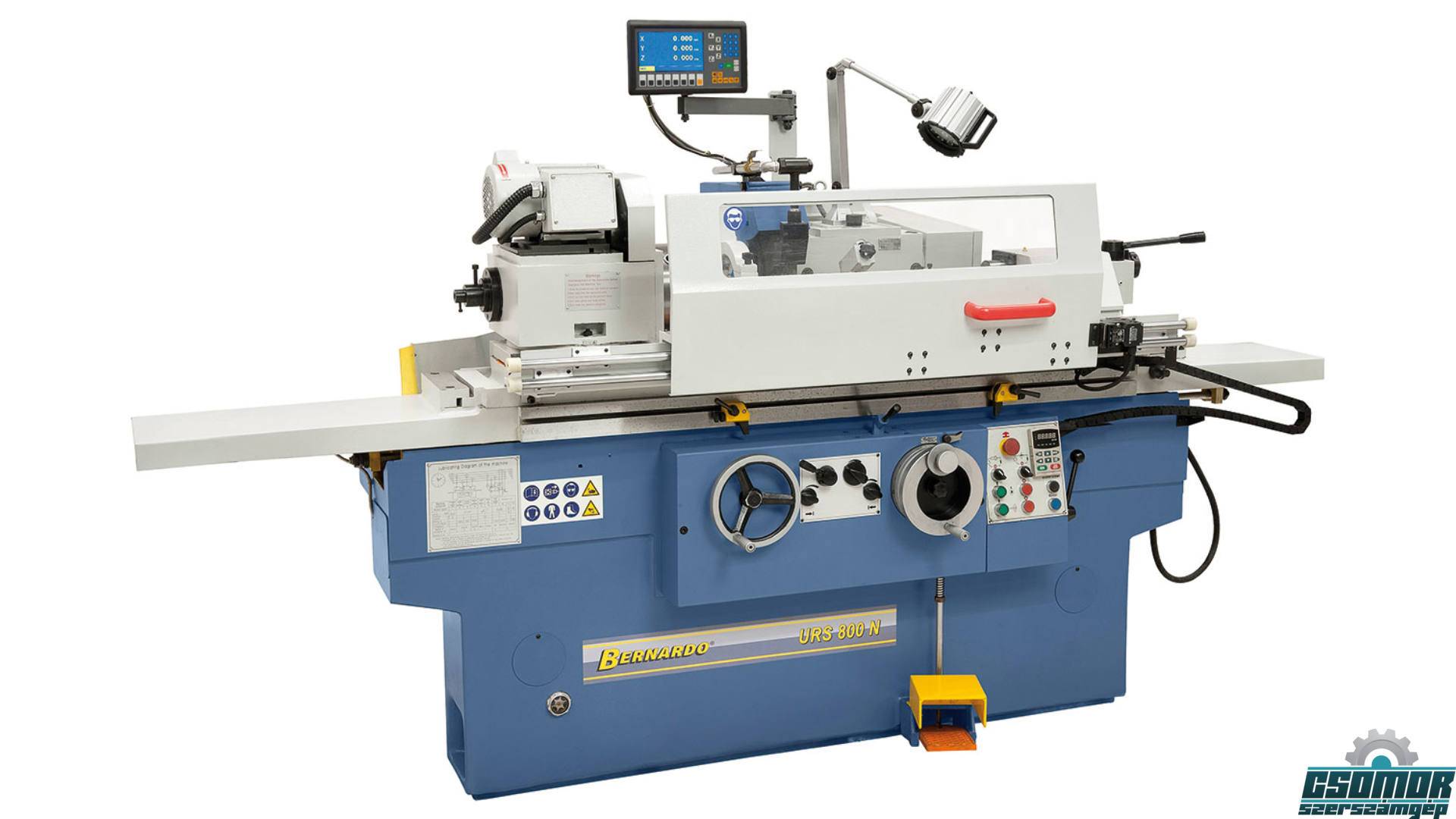

Az univerzális körköszörűgép URS 800 N már a standard felszerelésében (belső köszörűberendezés, 2-tengelyes-helyzetmutató, stb.) sem hagy kívánnivalót maga után.Koncepciója alapján ez a gép kiemelkedően alkalmas a forma- és szerszámgyártásban való alkalmazásra, de kisebb szériák előállításánál is alkalmazható ez a modell.
Cikkszám:
05-1371
Gyártó:
BERNARDO
Csúcstávolság
800 mm
Csúcsmagasság
135 mm
Külső köszörülési átmérő
8 – 200 mm
Max. munkadarab-súly
60 kg
Belső köszörülési átmérő
13 – 100 mm
Belső köszörülési mélység max.
125 mm
Asztal elfordulási tartomány max.
+3° -tól -7° -ig
Asztali hosszanti mozgás max.
850 mm
Asztali előretolás
0,1 - 4 m/perc
Man. asztali eljárási táv/kézi forgatás
6 mm/ford.
Orsó fordulatszám, fokozatmentes
25 – 380 ford./perc
Orsókónusz
MK 4
Elfordulási tartomány - főorsó
90°
Köszörűtárcsa nagysága
400 x 50 x 203 mm
Köszörűorsó-fordulatszám
1670 ford./perc
Belső köszörűorsó fordulatszám
20000 ford./perc
Elfordulási tartomány - köszörűorsó-szerk.
+/- 30°
A köszörűfej eljárási táv
200 mm
Skálabeosztás
0,005 mm
Szegnyereg-felvétel
MK 4
Szegnyereg-táv
35 mm
Köszörűorsó
4,0 kW
Főorsó
0,75 kW
Gép méretei (Sz x Mé x Ma)
2900 x 1450 x 1700 mm
Kb. súly
2570 kg
Gyártó
BERNARDO
Tulajdonságok
- A főorsó hidro-dinamikusan megtámasztott, tehát az olajfilm által nem keletkezik kapcsolat a csapágy és az orsó között
- Az asztalt kúpesztergáláshoz el lehet fordítani és egy skála segítségével a kívánt pozícióba állítani
- Precíziós csiszolású és kézzel hántolt vezetőpályák az x- és y-tengelyen
- Asztali hosszanti vezetés és köszörűorsó-szerk. keresztirányú vezetés, egy-egy V- és síkvezető
- Precízen kivitelezett orsófej és stabil köszörűorsó-szerk. a lehető legjobb megmunkálási eredmények megcélozására a legkülönfélébb köszörülési eljárások esetén
- Az erős bordázat és a nagyszabásúra dimenzionált falazat által a gép alsó állványa relatív érzéketlen a hőmérsékleti ingadozások és a deformációval szemben.
- Az olajfilm a csapágy és orsó között minimumra csökkenti a vibrálást, ezáltal nagy felületi minőség és precízió célozható meg

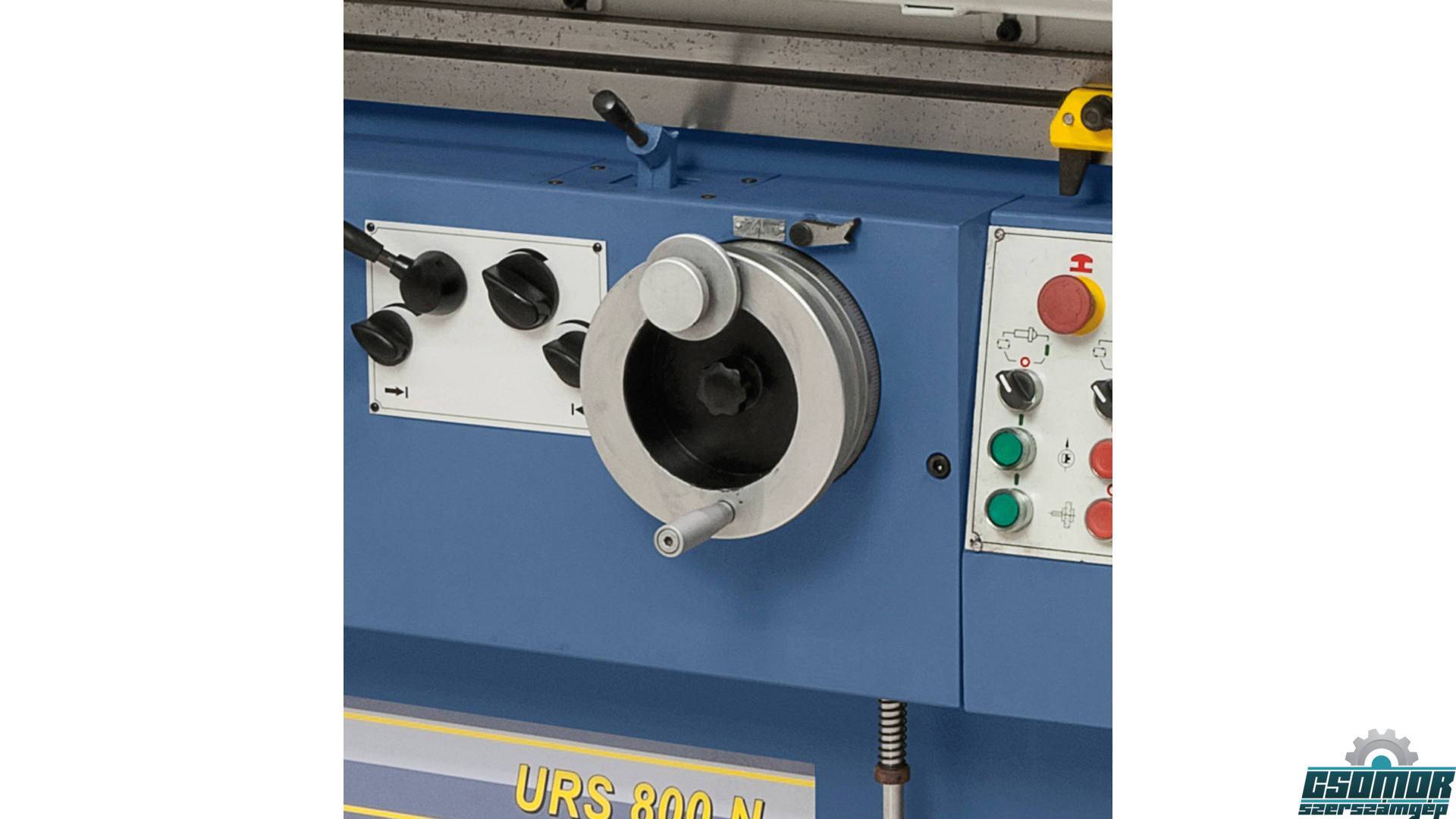

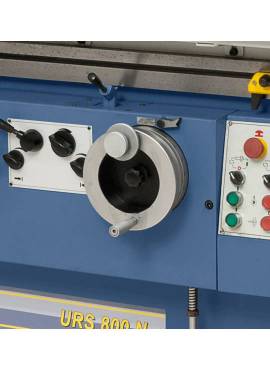

- Asztali hosszanti mozgás választható módon manuálisan kézikerék által vagy automatikusan hidraulikus előretolás által
- Fokozatmentesen beállítható előretolások választható módon előre kiválasztható állásidővel minden asztali mozgás végén
- A köszörűorsó-szerk. visszaállítása választható módon hidraulikusan vagy kézikerék segítségével történik
- Kétoldalt csapágyazott köszörűorsó hármas-szegmentált, utánállítható siklási felület-rácsozattal
- A köszörűorsó-szerkezet belső köszörüléshez 180° -kal elforgatható
Szállítási terjedelem

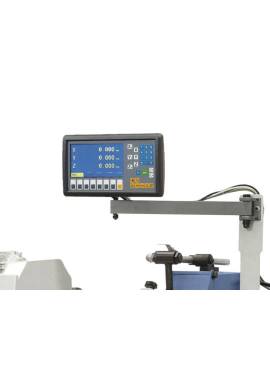

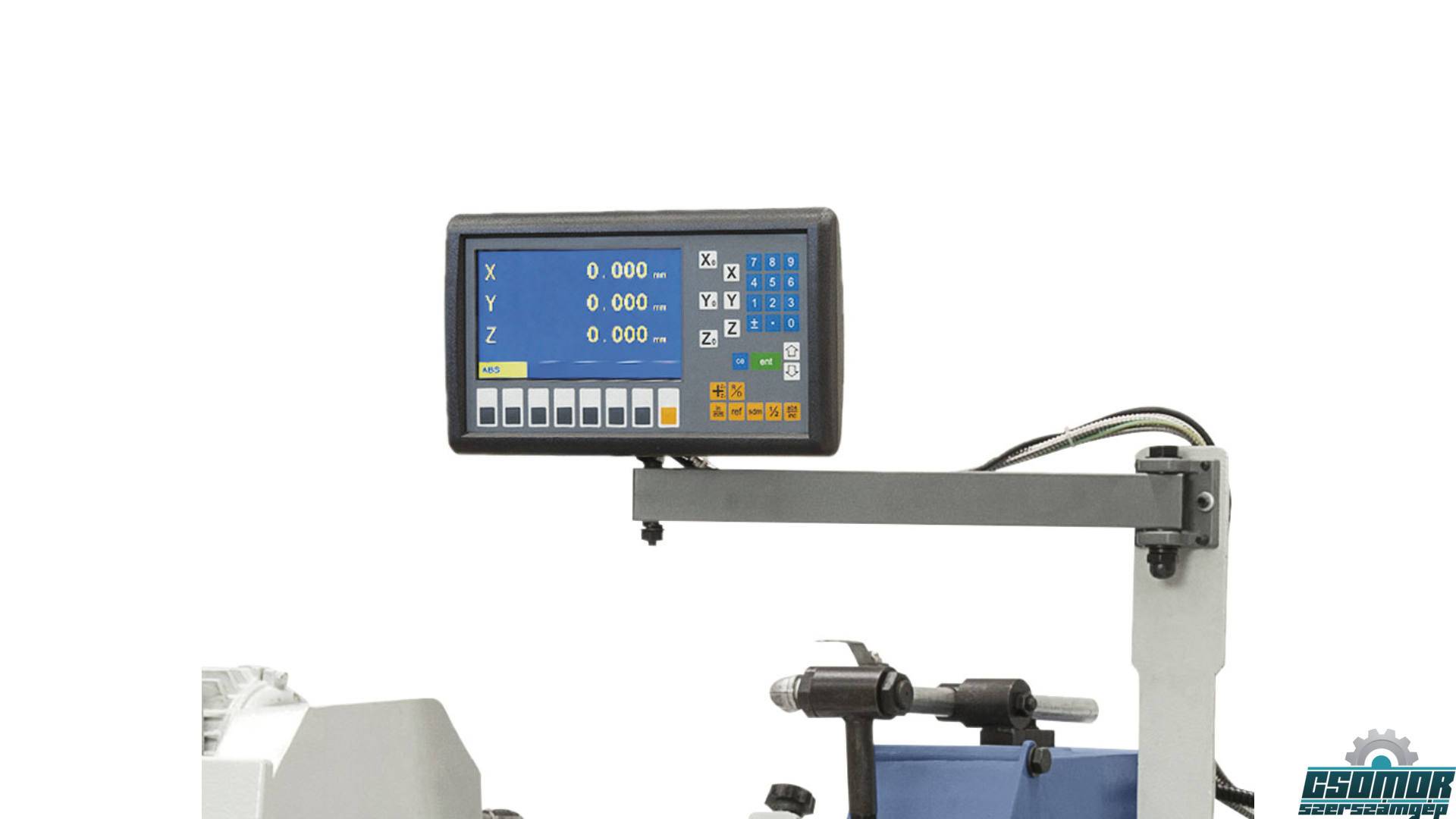

- 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Köszörűtárcsa
- Köszörűtárcsa karima
- 3-pofás tokmány 200 mm
- Frekvenciaváltó
- Nyitott lünetta
- Zárt lünetta

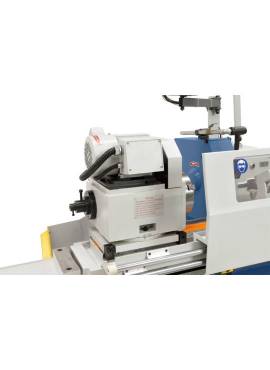

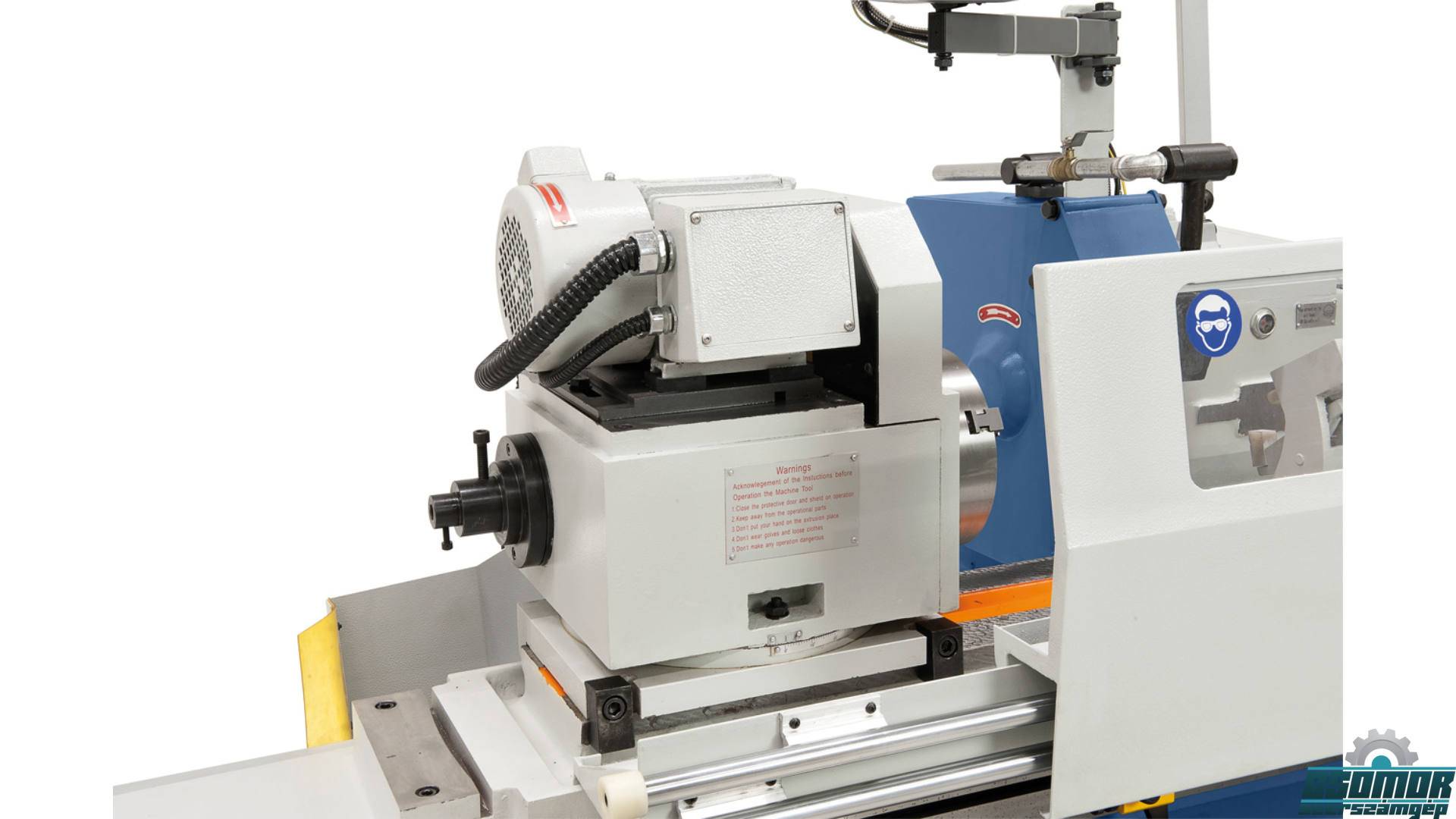

- Belső köszörűberendezés
- LED-géplámpa
- Kiegyensúlyozó stand
- Kiegyensúlyozó tüske
- 2 központozócsúcs
- Hűtőanyag-berendezés
- Szórásvédő
- Köszörűtárcsa-simító
- Munkadarab-menesztő
- Alkalmazási szerszám
