URS 500 N köszörűgép
Vissza
Furat-palást köszörűk

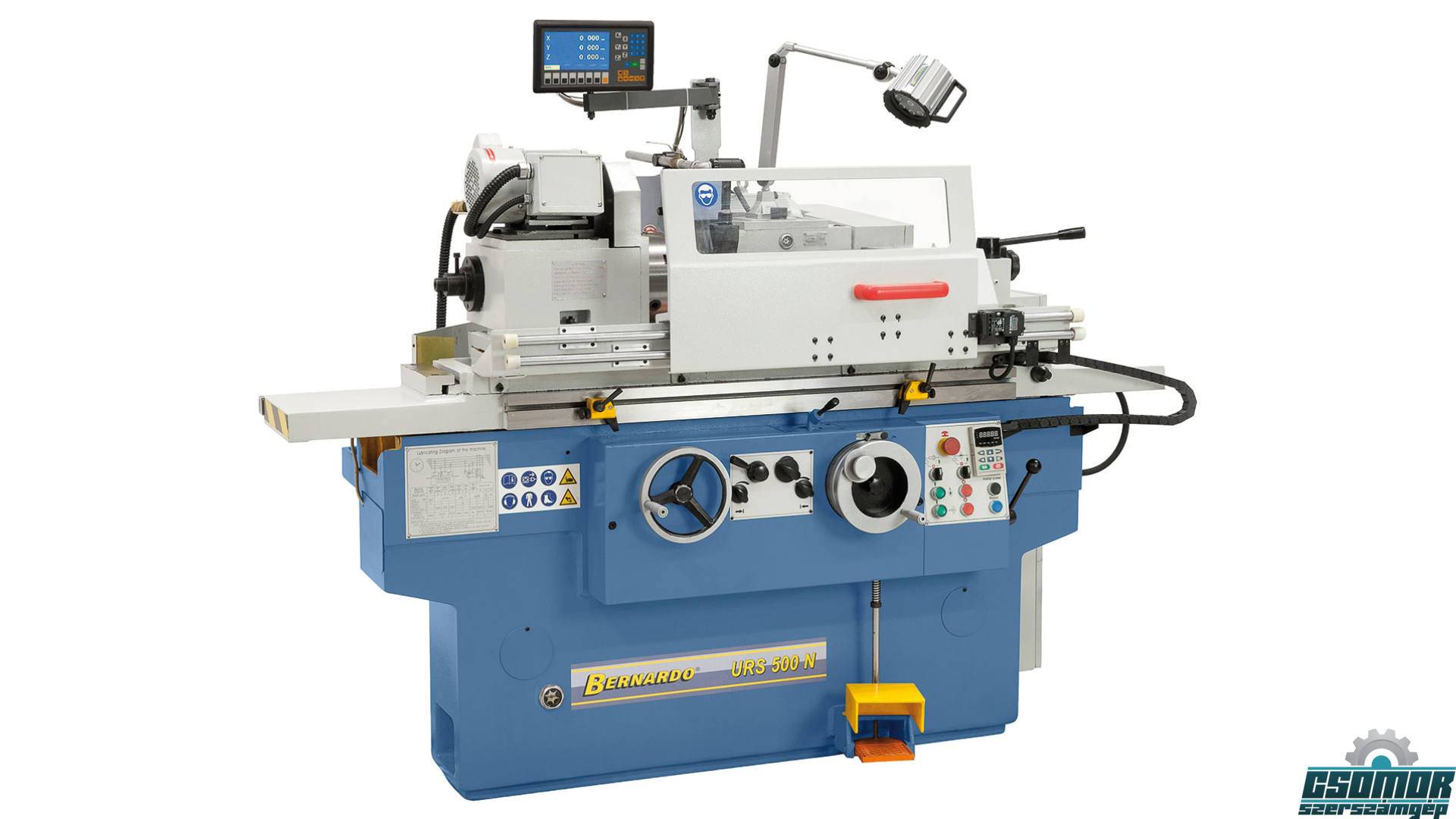

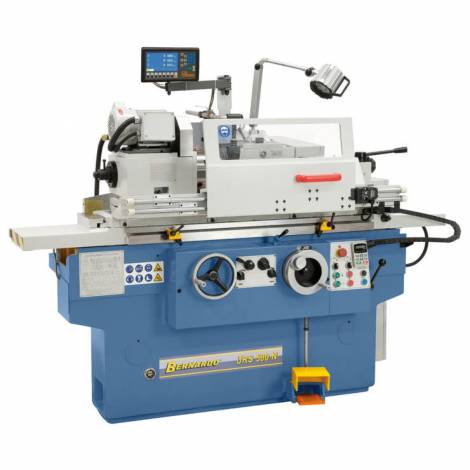

Az URS 500 N univerzális körköszörűgép max. 200 mm átmérőjű munkadarabok külső körköszörülési munkálatainak a kivitelezésére alkalmas, a szériaszerű belső köszörűberendezés által az alkalmazási terület pótlólag kibővül. Ennek a modellnek az alkalmazása főképp a gépgyártásban, forma- és szerszámgyártásban ajánlott, de kisszériák elkészítésére is gyártáskor.
Cikkszám:
05-1370
Gyártó:
BERNARDO
Csúcstávolság
500 mm
Csúcsmagasság
135 mm
Külső köszörülési átmérő
8 – 200 mm
Max. munkadarab-súly
60 kg
Belső köszörülési átmérő
13 – 100 mm
Belső köszörülési mélység max.
125 mm
Asztal elfordulási tartomány max.
+3° -tól -9° -ig
Asztal hosszanti-mozgás max.
600 mm
Asztali előretolás
0,1 - 4 m/perc
Man. asztali eljárási táv/kézi forgatás
6 mm/ford.
Orsó-fordulatszám, fokozatmentes
25 – 220 ford./perc
Orsó-kónusz
MK 4
Elfordulási tartomány - főorsó
90°
Köszörűtárcsa nagysága
400 x 50 x 203 mm
Köszörűorsó-fordulatszám
1670 ford./perc
Belső köszörűorsó fordulatszám
20000 ford./perc
Elfordulási tartomány - köszörűorsó-szerk.
+/- 30°
Köszörűfej eljárási táv
200 mm
Skálabeosztás
0,005 mm
Szegnyereg-felvétel
MK 4
Szegnyereg-táv
35 mm
Köszörűorsó
4,0 kW
Főorsó
0,75 kW
Gép méretei (Sz x Mé x Ma)
2150 x 1450 x 1700 mm
Kb. súly
2170 kg
Gyártó
BERNARDO
Tulajdonságok

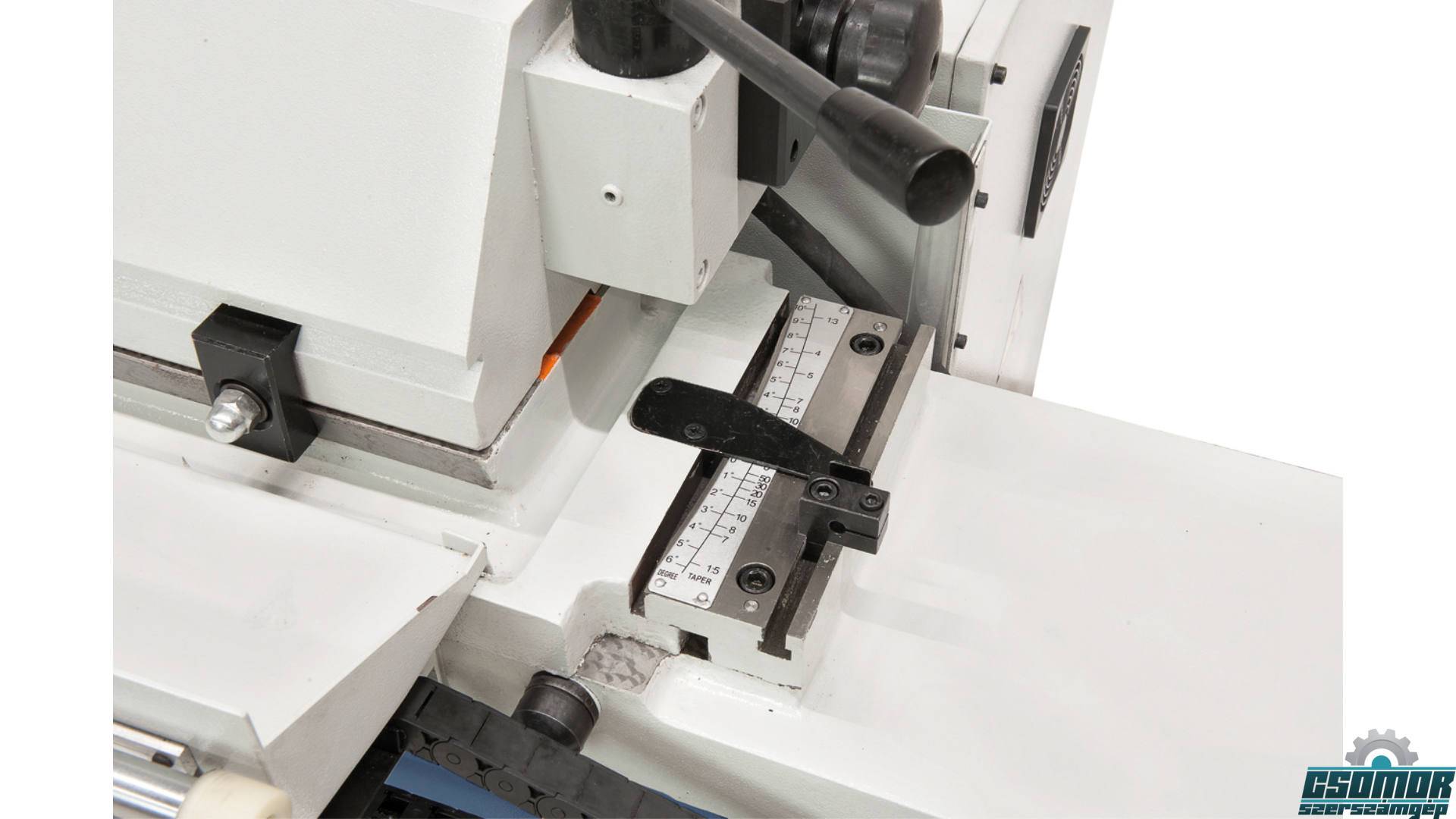

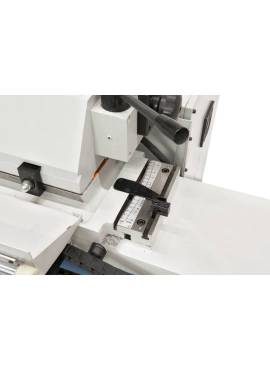

- Az asztalt kúpköszörüléshez el lehet fordítani és egy skála segítségével a kívánt helyzetbe állítani
- A köszörűorsó-szerk. belső köszörüléshez 180°-kal elforgatható
- A főorsó hidrodinamikusan megtámasztott, tehát az olajfilm által nem keletkezik kapcsolat a csapágy és orsó között
- Asztali hosszanti vezetés és köszörűorsó-szerk. keresztirányú vezetése, egy-egy V- és síkvezető
- Az erős bordázat és a nagyszabásúra dimenzionált falazat által a gép alsó állványa relatív érzéketlen a hőmérséklet ingadozásaival és a deformációval szemben
- Az olajfilm a csapágy és orsó között minimumra csökkenti a vibrálást, ezáltal magas felületi minőséget és precíziót lehet elérni
- Fokozatmentesen beállítható előretolások választható módon előre kiválasztható állásidővel minden asztali mozgás végén
- Precízen kivitelezett orsófej és stabil köszörűorsó-szerk. a lehető legjobb megmunkálási eredmények megcélozására a legkülönfélébb köszörülési folyamatok esetén
- Precíziós csiszolású és kézzel hántolt vezetősínek az x- és y-tengelyen

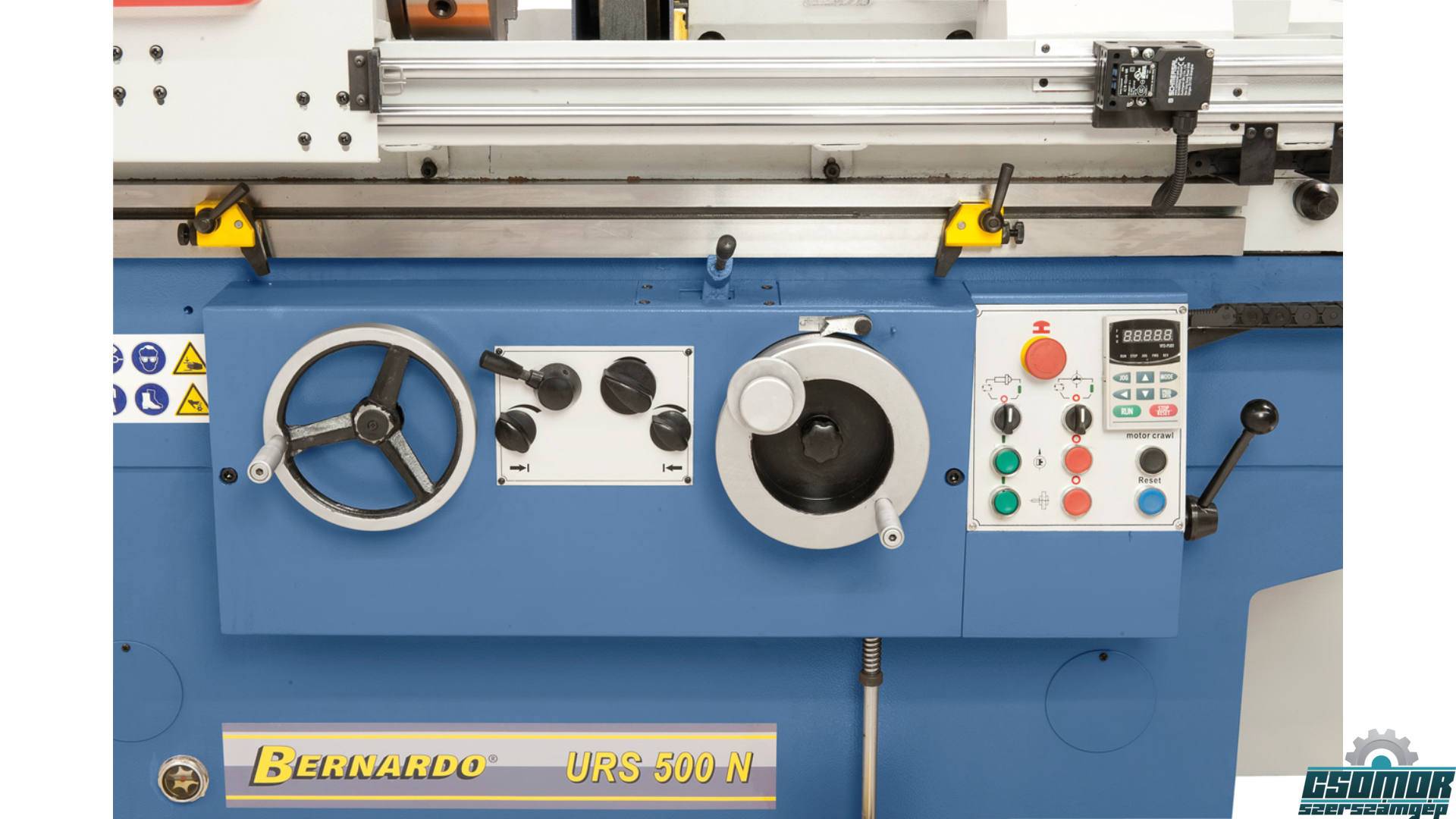

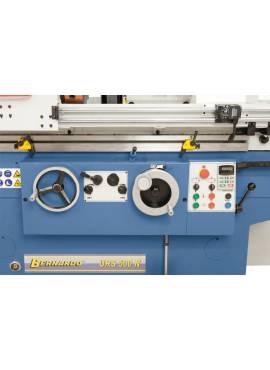

- A köszörűorsó-szerk. visszaállítása választható módon hidraulikusan vagy kézikerék segítségével történik
- Aszali hosszanti mozgás választható módon manuálisan kézikerék által vagy automatikusan hidraulikus előretolás által történik
- Kétoldalt csapágyazott köszörűorsó hármas-szegmentált, utánállítható siklási felület-rácsozattal
Szállítási terjedelem
- 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Köszörűtárcsa
- Köszörűtárcsa karima
- 3-pofás tokmány diam. 200 mm
- Frekvenciaváltó
- Nyitott lünetta
- Zárt lünetta

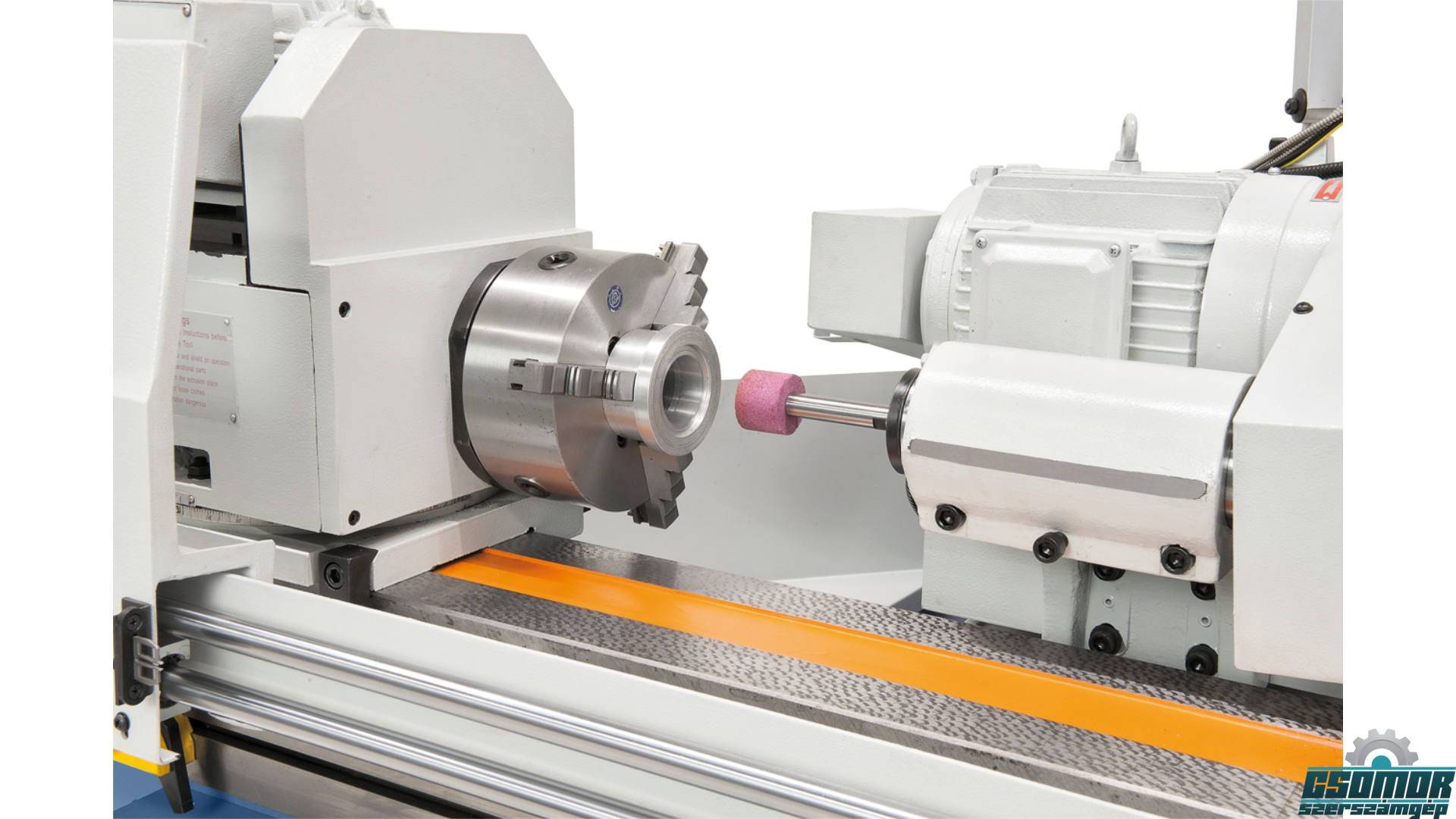

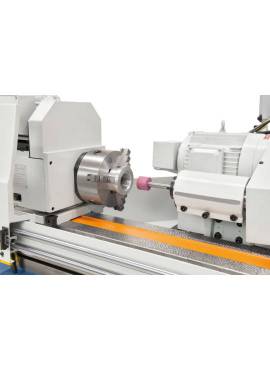

- Belső köszörűberendezés
- LED-géplámpa
- Kiegyensúlyozó stand
- Kiegyensúlyozó tüske
- 2 központozócsúcs
- Hűtőanyag berendezés
- Szórásvédő
- Köszörűtárcsa-simító
- Munkadarab-menesztő
- Alkalmazási szerszám
