URS 2000 N köszörűgép
Vissza
Furat-palást köszörűk

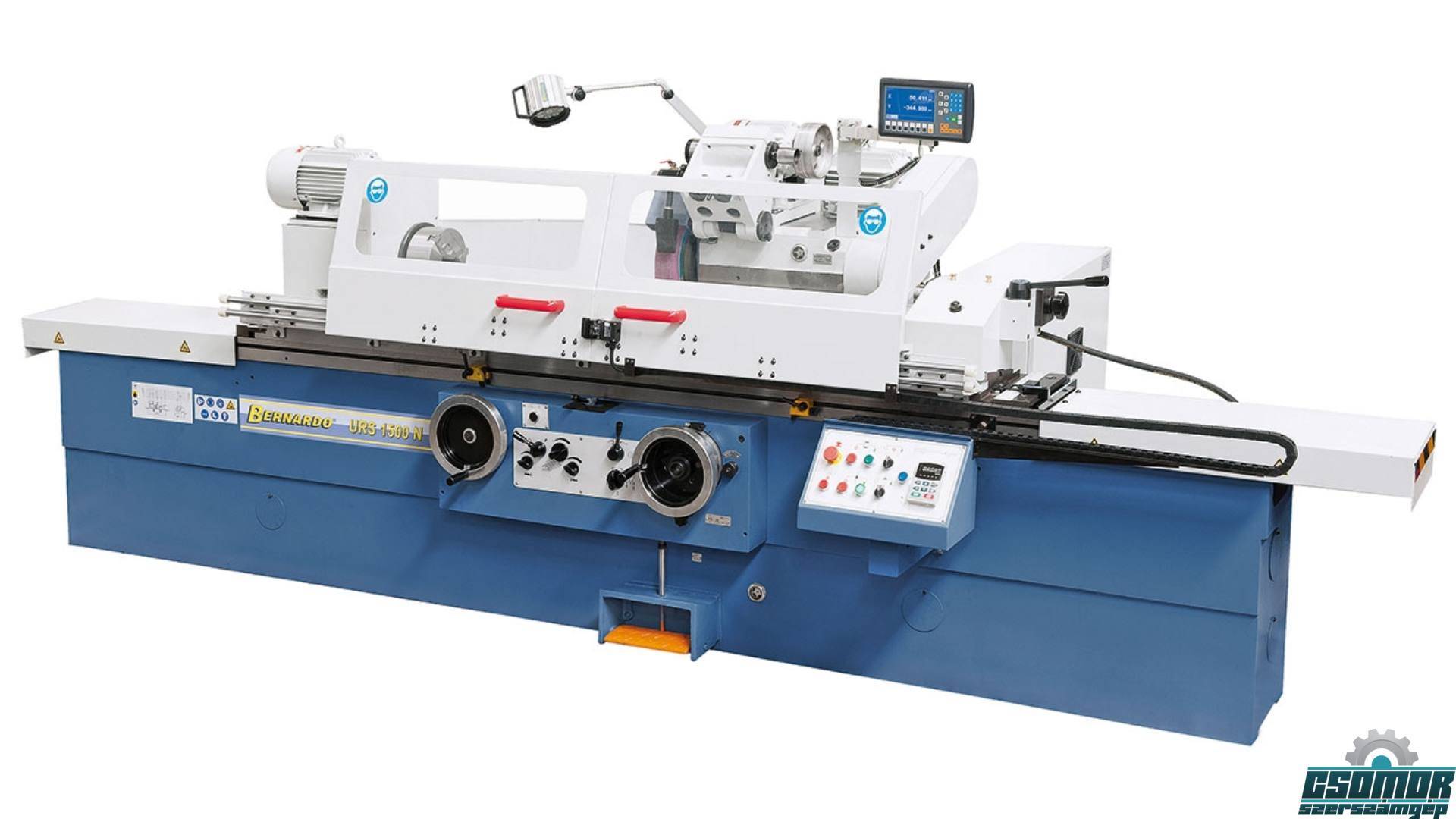

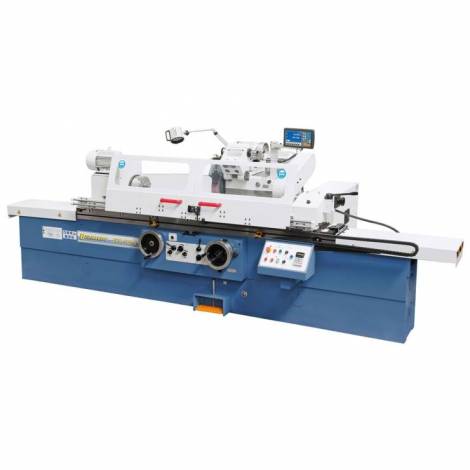

Az univerzális körköszörű gépek URS 2000 N max. 320 mm átmérőjű munkadarabok külső köszörülési munkálatainak a kivitelezésére alkalmas, a szériaszerű belső köszörűberendezés által az alkalmazási terület pótlólag kibővül. Ezeknek a modelleknek az alkalmazása legfőképp a gépgyártásban, a forma- és szerszámgyártásban ajánlott, de kisszériák készítésére is a termelésben.
Cikkszám:
05-1384XL
Gyártó:
BERNARDO
Csúcstávolság
2000 mm
Csúcsmagasság
180 mm
Külső köszörülési átmérő
8 - 320 mm
Max. munkadarab súly
150 kg
Belso köszörülési átmérő lünettával
35 - 100 mm
Belső köszörülési átmérő lünetta nélkül
30 - 100 mm
Belső köszörülési mélység max.
125 mm
Asztal elfordulási tartomány max.
+5° -tól -2°-ig
Asztali hosszanti mozgás max.
2100 mm
Asztali előretolás
0,1 - 3 m/perc
Man. asztali eljárási táv/kézi forgatás
6 mm
Orsó fordulatszám, fokozatmentes
25 - 220 ford./perc
Orsókónusz
MK 4
Elfordulási tartomány - főorsó
+90°
Köszörűtárcsa nagyság
500 x 50 x 203 mm
Köszörűorsó fordulatszám
1330 ford./perc
Belső köszörűorsó fordulatszám
10000 ford./perc
Elfordulási tartomány - köszörűorsó-szerk.
+/- 30°
Köszörűfej eljárási táv
200 mm
Skálabeosztás
0,0025 mm
Gyorsmenet, hidraulikus
50 mm/perc

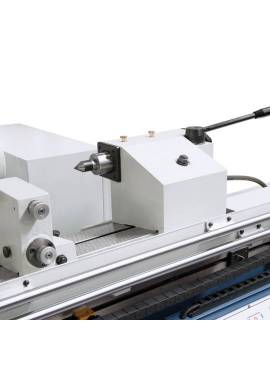

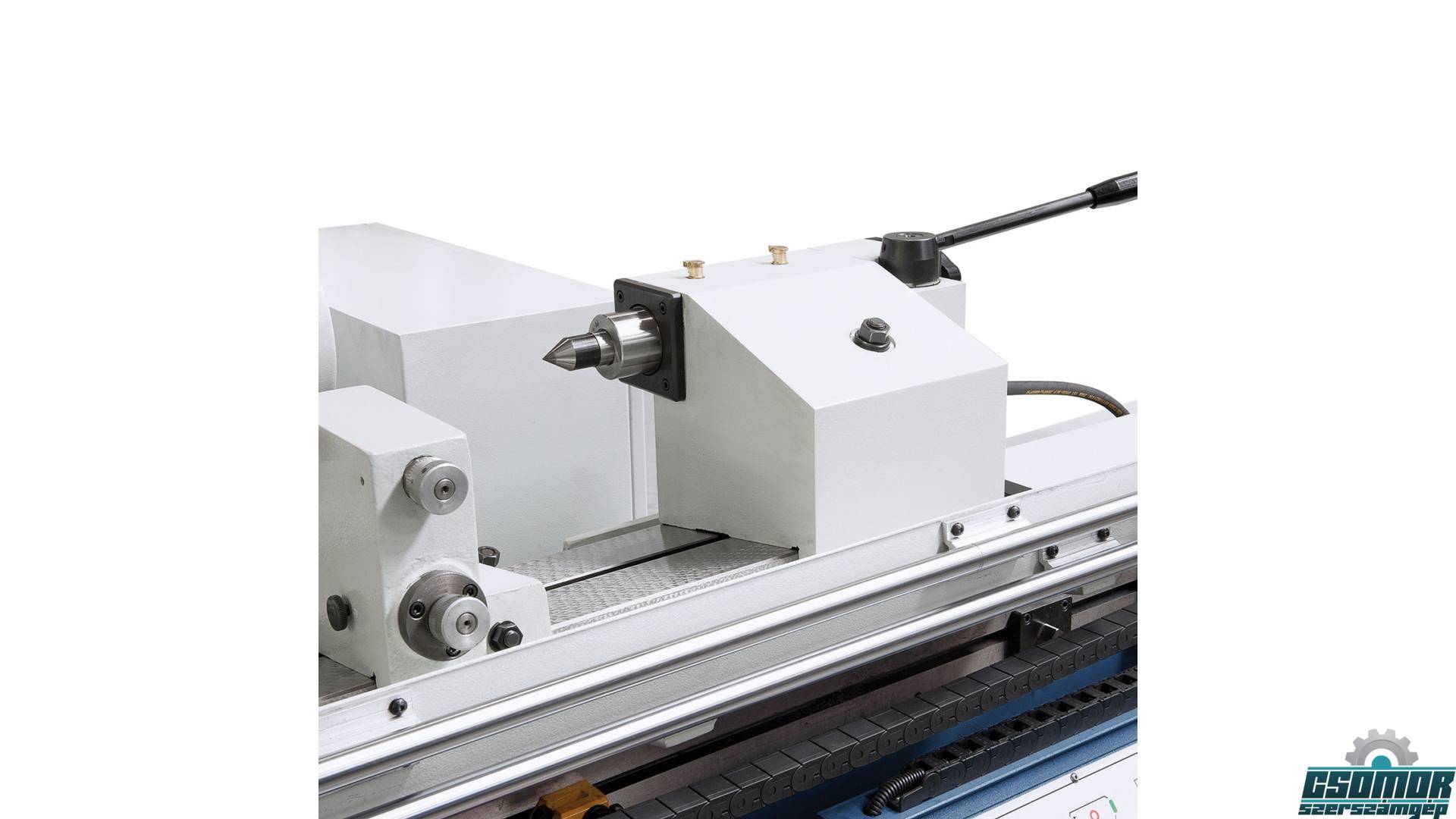

Szegnyereg-felvétel
MK 4
Szegnyereg-táv
30 mm
Köszörűorsó
7,5 kW
Főorsó
1,5 kW
Belso köszörűorsó
1,1 kW
Gép méretei (Sz x Mé x Ma)
5400 x 2000 x 2000 mm
Kb. súly
6200 kg
Gyártó
BERNARDO
Tulajdonságok
- Az olajfilm a csapágy és orsó között minimumra csökkenti a vibrálást, ezáltal nagy felületi minőséget és precíziót érünk el
- A nagyszabásúra dimenzionált asztal kúpköszörüléshez két irányba elfordítható és egy skála segítségével a kívánt pozícióba állítható
- Precízen kivitelezett orsófej és stabil köszörűorsó-szerkezet a lehető legjobb megmunkálási eredmények megcélozására a legkülönfélébb köszörülési folyamatok esetén
- Az erős bordázat és a nagyszabásúra dimenzionált falazat által a gép Állványa relatív érzéketlen a hőmérsékleti ingadozások és a deformációval szemben
- Kétoldalt csapágyazott köszörűorsó hármas-szegmentált, utánállítható siklási felület-csapágyakkal
- A főorsó hidro-dinamikusan megtámasztott, tehát az olajfilm által nem keletkezik kapcsolat a csapágy és orsó között
- Asztali hosszanti mozgás választható módon manuálisan kézikerék által vagy automatikusan hidraulikus előretolás által
- Fokozatmentesen beállítható előretolások választható módon előre kiválasztható állásidővel minden asztali mozgás végén
- A köszörűorsó-szerkezet visszaállítása választható módon hidraulikusan vagy kézikerék segítségével történik
- Precíziós csiszolású és kézzel hántolt vezetőpályák az x- és y-tengelyen
- Asztali hosszanti vezetés és köszörűorsó-szerkezet keresztirányú vezetése, egy-egy v- és síkvezető
Szállítási terjedelem

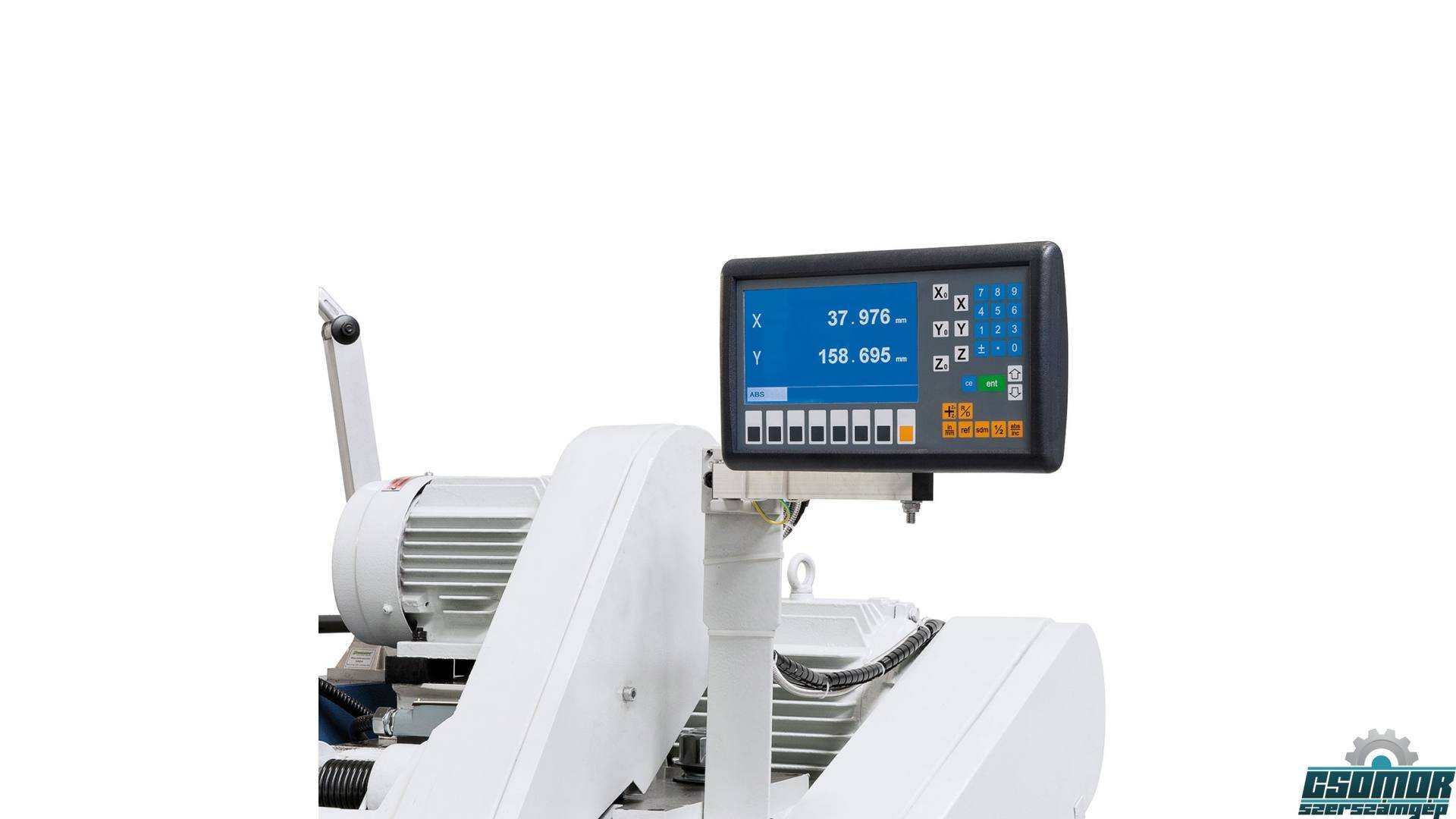

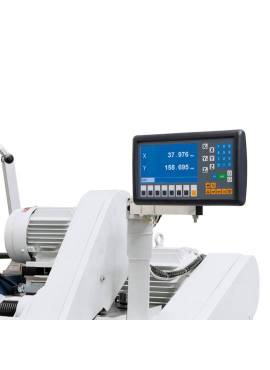

- 2-tengelyes-helyzetmutató ES-12 H LCD-Display-el
- Köszörűtárcsa
- Köszörűtárcsa karima
- 3-pofás tokmány diam. 200 mm
- 2 db nyitott lünetta
- Zárt lünetta
- Belső köszörűberendezés
- Halogénlámpa
- Kiegyensúlyozó stand
- Kiegyensúlyozó tüske
- Frekvenciaváltó
- 2 központozócsúcs
- Mérőlap
- Hűtőanyag berendezés
- Szórásvédő elöl és hátul
- Köszörűtárcsa egyengető
- Munkadarab-menesztő
- Alkalmazási szerszám
