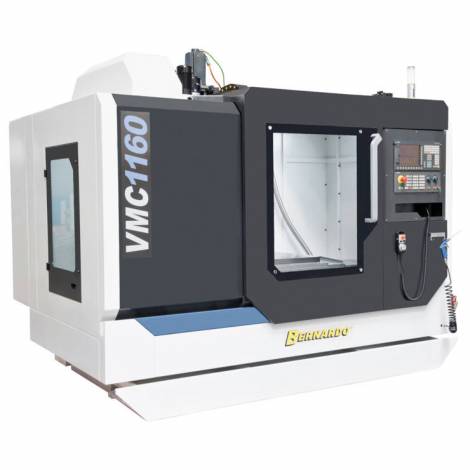

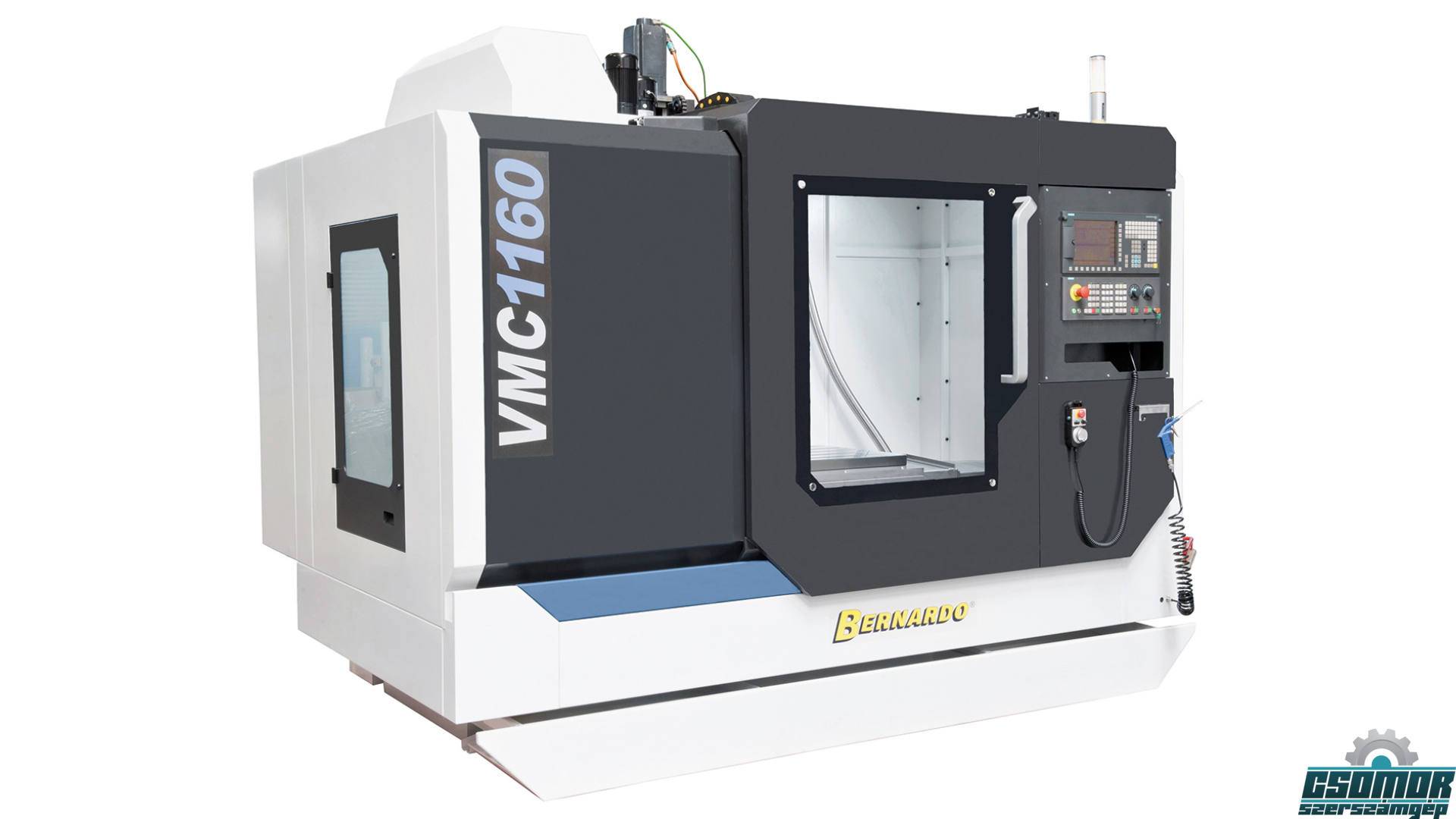

VMC 1160 - Siemens Sinumerik 828D CNC maró
Vissza
CNC függőleges megmunkáló központ
A VMC 1160 függőleges CNC megmunkáló központ választás szerint egy Siemens Sinumerik 828D vezérléssel és egy 24-szoros szerszám cserélővel van felszerelve. A kompakt felépítésnek, a 1100 x 600 mm-es asztalméretnek, valamint a nagy mozgatási útnak köszönhetően ez a modell ideális a termelésben kis és közepes nagyságú sorozatok megmunkálására, de a formázás és gépgyártás területén történő egyedi darabok gyártásához, valamint a kiképzés területén is eredményesen alkalmazzák.
Cikkszám:
02-1349XL
Gyártó:
BERNARDO
Asztalméret
1100 x 600 mm
Orsó felfogás
BT 40
Orsó fordulatszám (fokozatmentes)
60 - 8000 fordulat / perc
Eljárási x-tengely
1100 mm
Eljárási y-tengely
600 mm
Eljárási z-tengely
600 mm
Orsócsúcs és asztalfelület közötti távolság
150 - 730 mm
Terjedelem
600 mm
Asztalterhelhetőség
600 kg
T-horony (menny. / szél. / táv.)
3/18 mm / 115 mm
Munkaelőtolás x-, y- és z tengely
2,5 - 10 000 mm / perc
Gyorsmenet x és y tengely
24 000 mm / perc
Gyorsmenet z tengely
18 000 mm / perc
Pozicionáló pontosságok
± 0,005 mm
Ismétlődési pontosságok
± 0,003 mm
Szerszámhelyek száma
24 db.
Szerszámméret Ø x max. H
150 x 350 mm
Szerszámsúly
max.7 kg
Szerszámcsere idő, szerszám / szerszám
7 mp.
Orsómotor motorteljesítménye
11,0 kW
Gép méretei (Sz x Mé x Ma)
3000 x 2250 x 2600 mm
Kb. súly
6320 kg
Gyártó
BERNARDO
- Precíziós lineáris vezetések és nagy teljesítményű szervo hajtások nagy gyorsmeneti sebességekhez minden tengelyben és magas munkadarab terheléshez
- Teljes gépburkolat egy tolóajtóval és 2 tolóajtóval az egyszerű hozzáférés érdekében
- Kitűnő gazdaságosság az átfogó alapfelszereltség, valamint a számtalan opcionális tartozék jóvoltából
- Stabil merev szerkezetű öntött állvány a nyugodt járás és a legjobb marási teljesítmény érdekében

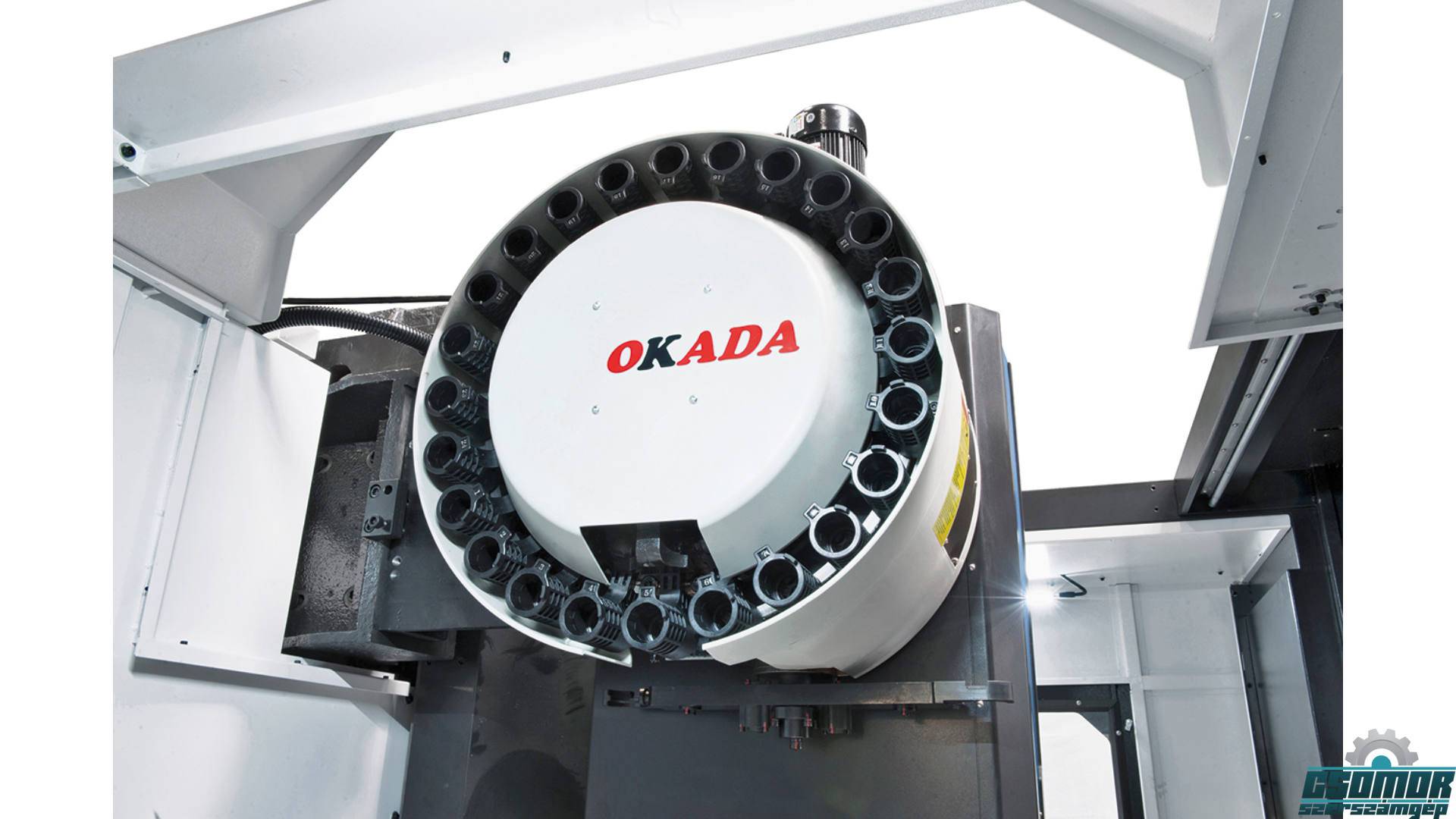

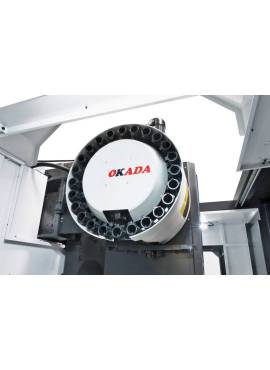

- Automatikus 24-szoros körforgásos szerszámcsere
- Precíziós visszatérő golyós perselyek előfeszített anyákkal mind a 3 tengelyben
- Központi kenés a vezetőpályákhoz és a visszatérő golyós perselyekhez
- Ergonomikusan elhelyezett kezelőelemek a forgatható kezelőpulton

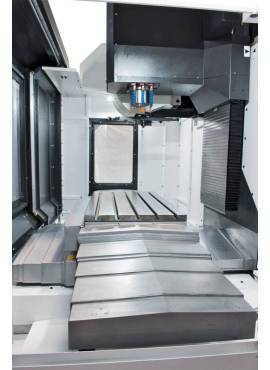

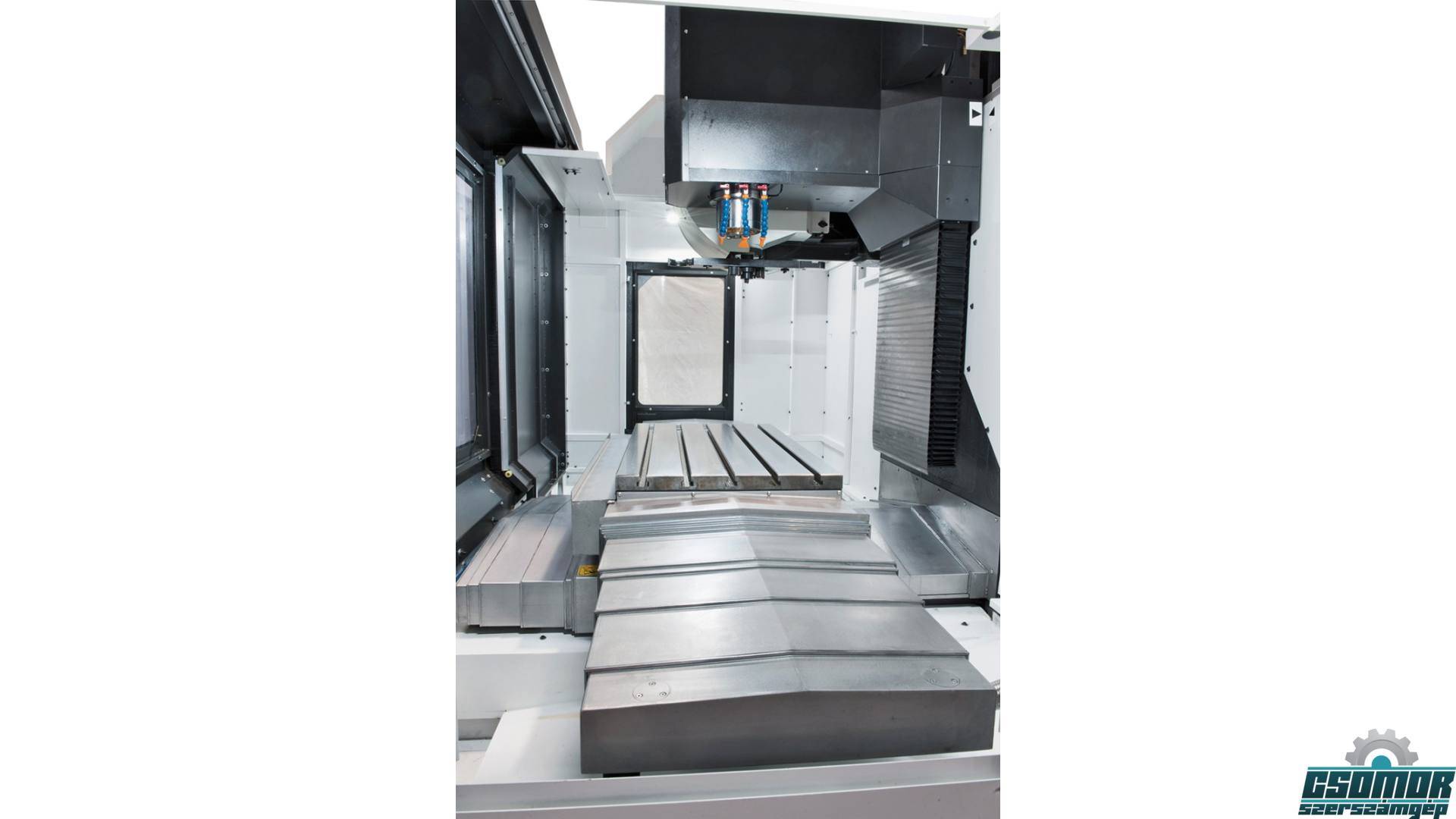

- Masszív, nagy keresztasztal, precízen kidolgozott felületű
Szállítási tartozék
- Siemens Sinumerik vezérlés
- Elektronikus kézi kerék vész-kikapcsoló gombbal
- Siemens szervo hajtás mind a 3 tengelyhez
- 24-szoros szerszámcserélő
- Precíziós lineáris vezetés minden tengelyben

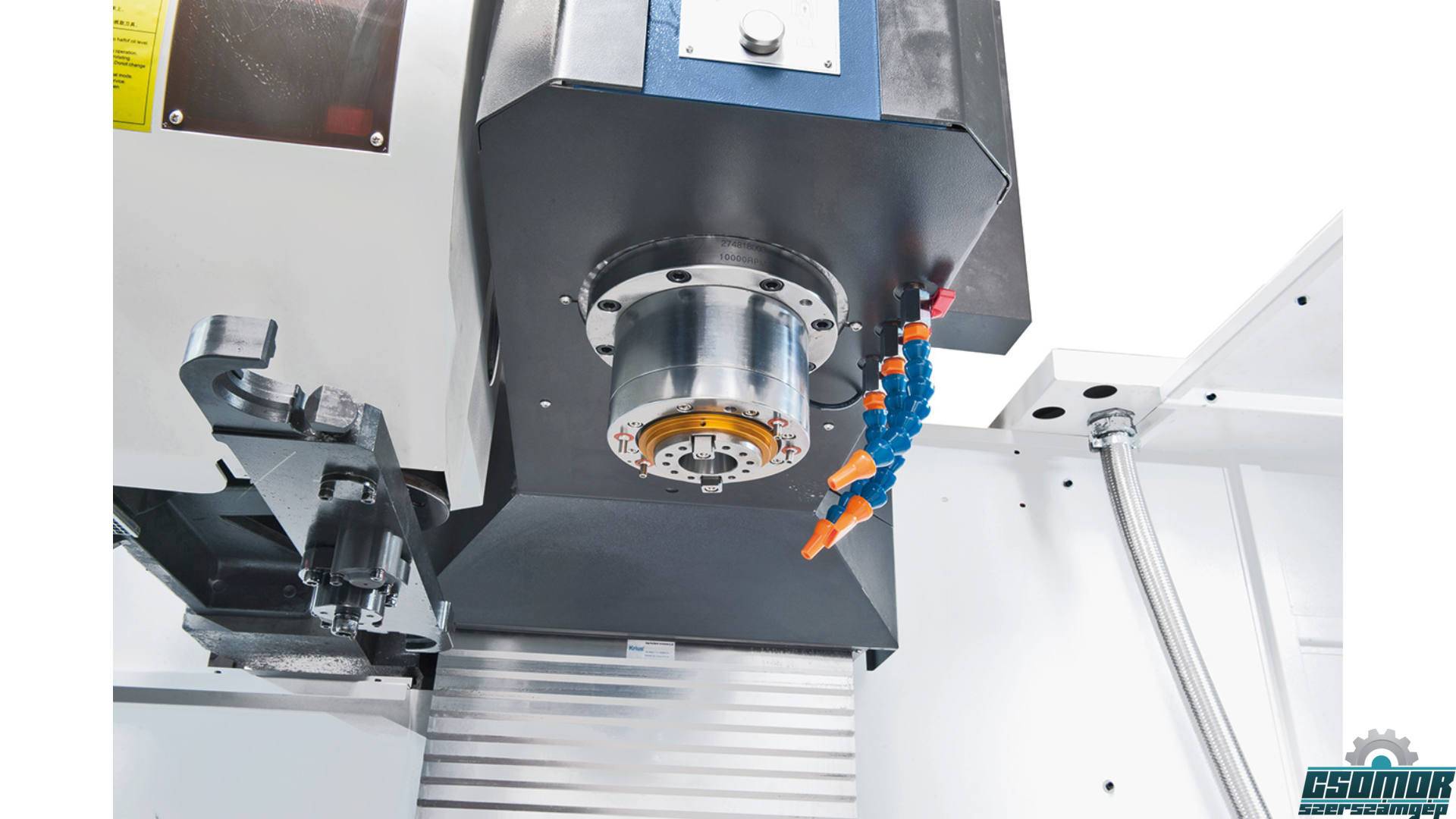

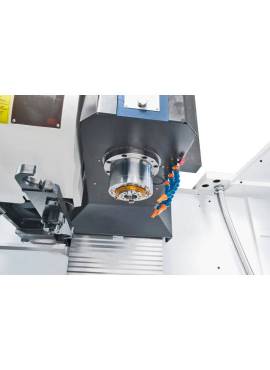

- Automatikus orsókifúvató funkció
- Automatikus orsó orientáció
- Teljes gépburkolat 1 db elülső tolóajtóval
- CE biztonsági üveg
- Biztonsági reteszelés
- LED- géplámpa
- Automatikus központi kenés
- Sűrített levegős kézi pisztoly
- Teleszkóplefedés x-, y- és z tengely irányban
- Hűtőanyag-berendezés
