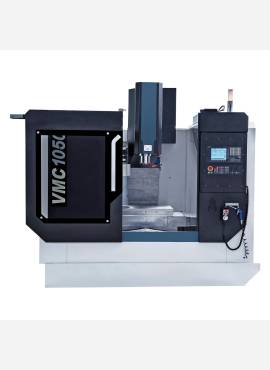

VMC 1050 + Siemens Sinumerik 808D Advanced 16 CNC maró
Vissza

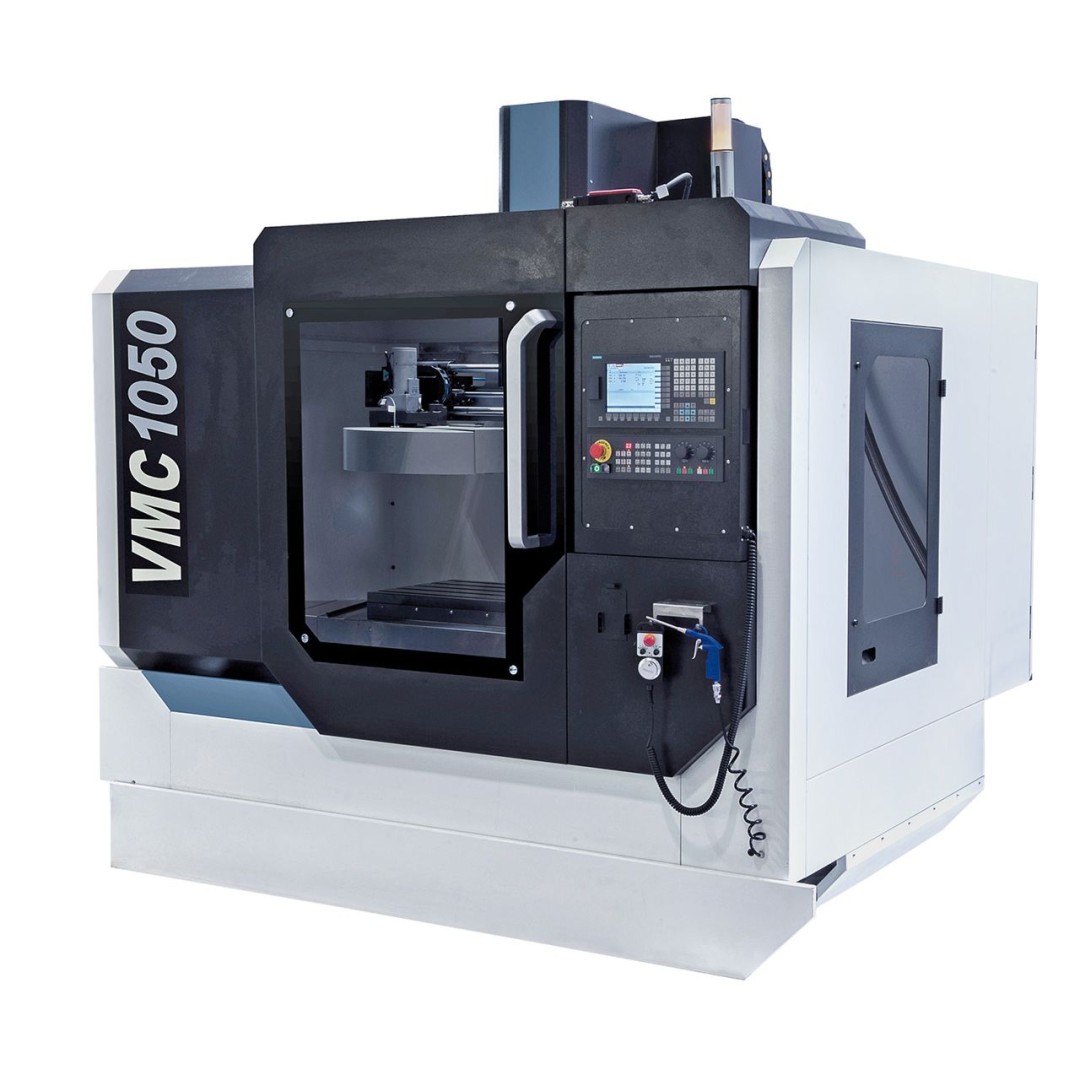

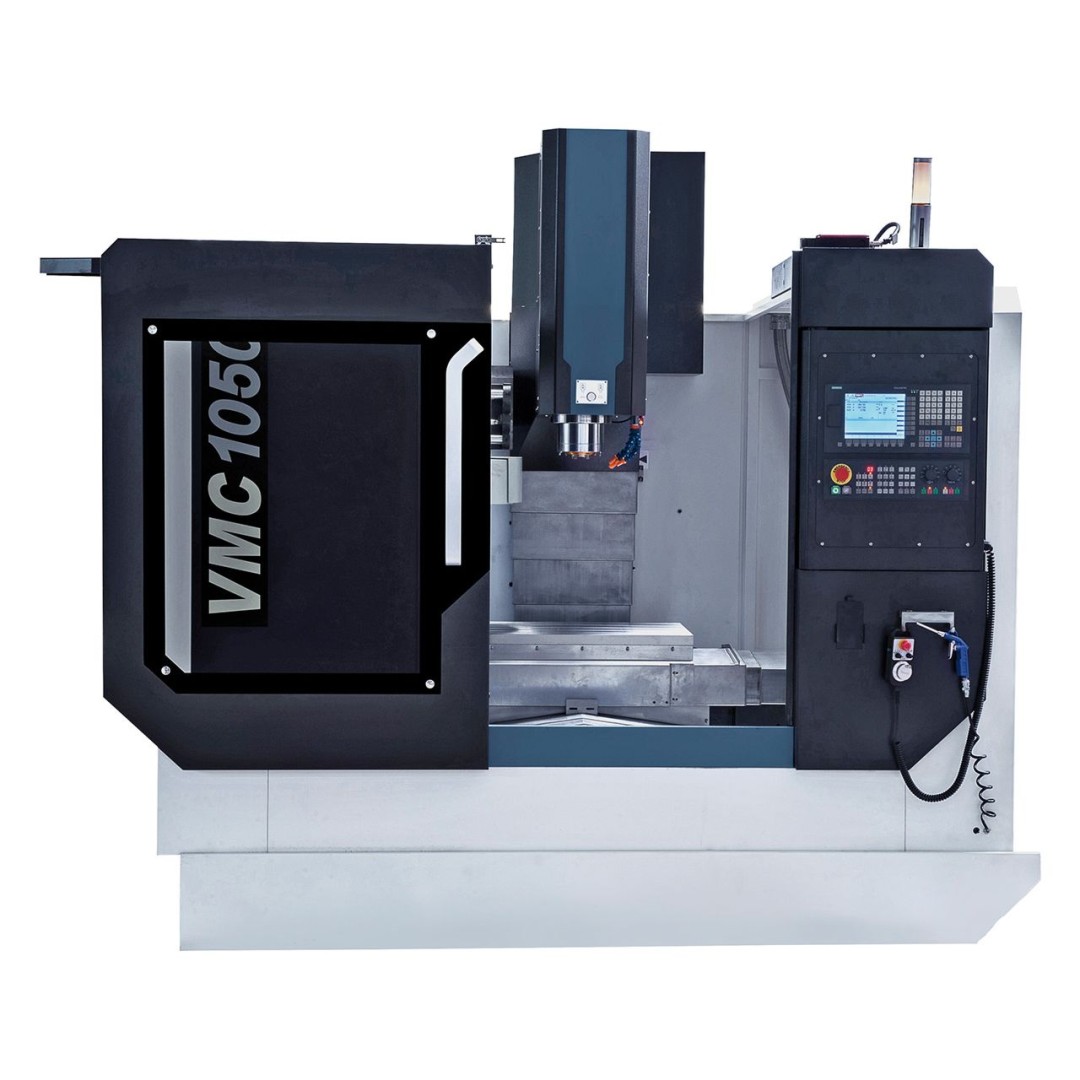

CNC függőleges megmunkáló központ
A VMC 1050 függőleges CNC megmunkáló központ választás szerint egy Siemens Sinumerik 808D Advanced 16 vagy egy 828D vezérléssel és egy 16-szoros szerszámcserélővel van felszerelve. A kompakt felépítésnek, az 1000 x 500 mm-es asztalméretnek, valamint a nagy mozgatási útnak köszönhetően ez a modell ideális a termelésben kis és közepes nagyságú sorozatok megmunkálására, de a formázás és gépgyártás területén történő egyedi darabok gyártásához, valamint a képzés területén is eredményesen alkalmazzák.
Cikkszám:
02-1347XL
Munkaterület
Asztal-méret
1000 x 500 mm
Orsó felfogás
BT 40
Orsó fordulatszám (fokozatmentes)
40 - 8000 ford./perc
Eljárási x-tengely
850 mm
Eljárási y-tengely
500 mm
Eljárási z-tengely
500 mm
Orsócsúcs és asztalfelület közötti távolság
110 - 610 mm
Terjedelem
560 mm
Asztalterhelhetőség
500 kg
T-horony (menny. / szél. / táv.)
5 / 18 / 100 mm
Előtolás
Munkaelőtolás x-, y- és z tengely
10 - 10.000 mm/perc
Gyorsmenet x-tengely és y-tengely
30.000 mm/perc
Gyorsmenet z tengely
24.000 mm/perc
Pontosságok
Pozicionáló pontosságok
± 0,005 mm
Ismétlődési pontosságok
± 0,003 mm
Szerszámhordozó
Szerszámhelyek száma
16 db
Szerszámméret Ø x max. H
130 x 300 mm
Szerszámsúly max.
8 kg
Szerszámcsere idő, szerszám / szerszám
7 mp
Orsómotor motorteljesítménye
11,0 kW
Gép méretei (Sz x Mé x Ma)
2500 x 2200 x 2400 mm
Súly kb.
5500 kg
Tulajdonságok
- Precíziós lineáris vezetések és nagy teljesítményű szervohajtások nagy gyorsmeneti sebességekhez minden tengelyben és magas munkadarab terheléshez
- Teljes gépburkolat egy tolóajtóval és 2 tolóajtóval az egyszerű hozzáférés érdekében
- Kitűnő gazdaságosság az átfogó alapfelszereltség, valamint a számtalan opcionális tartozék jóvoltából
- Stabil merev szerkezetű öntött állvány a nyugodt járás és a legjobb marási teljesítmény érdekében

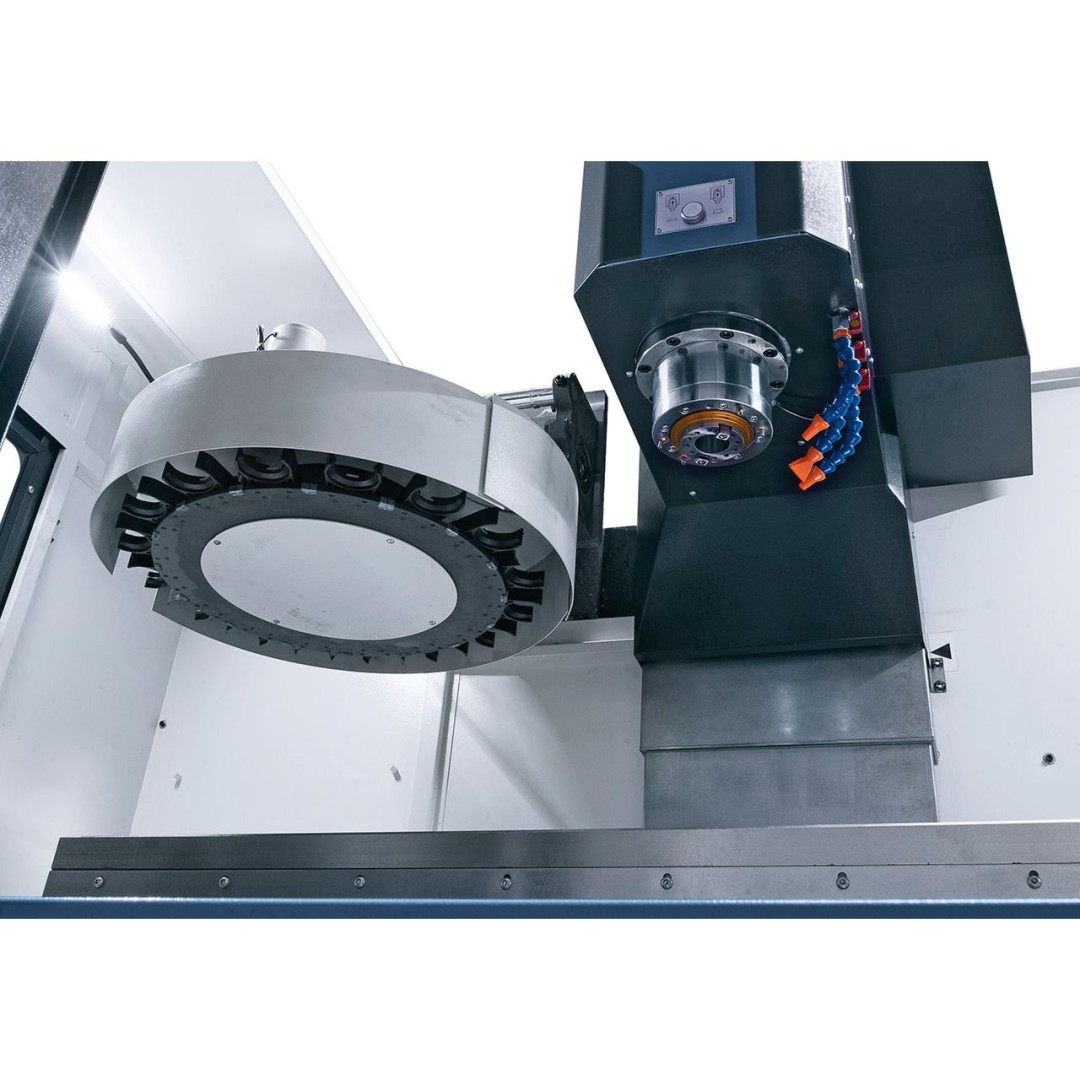

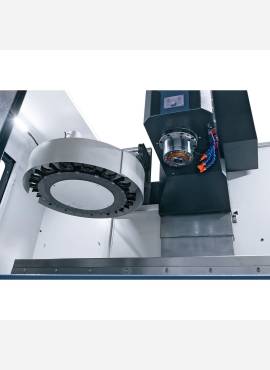

- Automatikus 16-szoros körforgásos szerszámcsere
- Precíziós visszatérő golyós perselyek előfeszített anyákkal mind a 3 tengelyben
- Központi kenés a vezetőpályákhoz és a visszatérő golyós perselyekhez

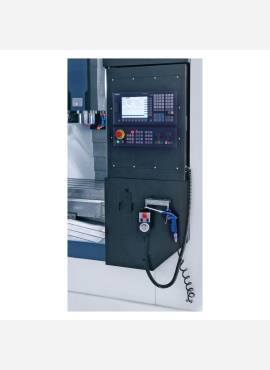

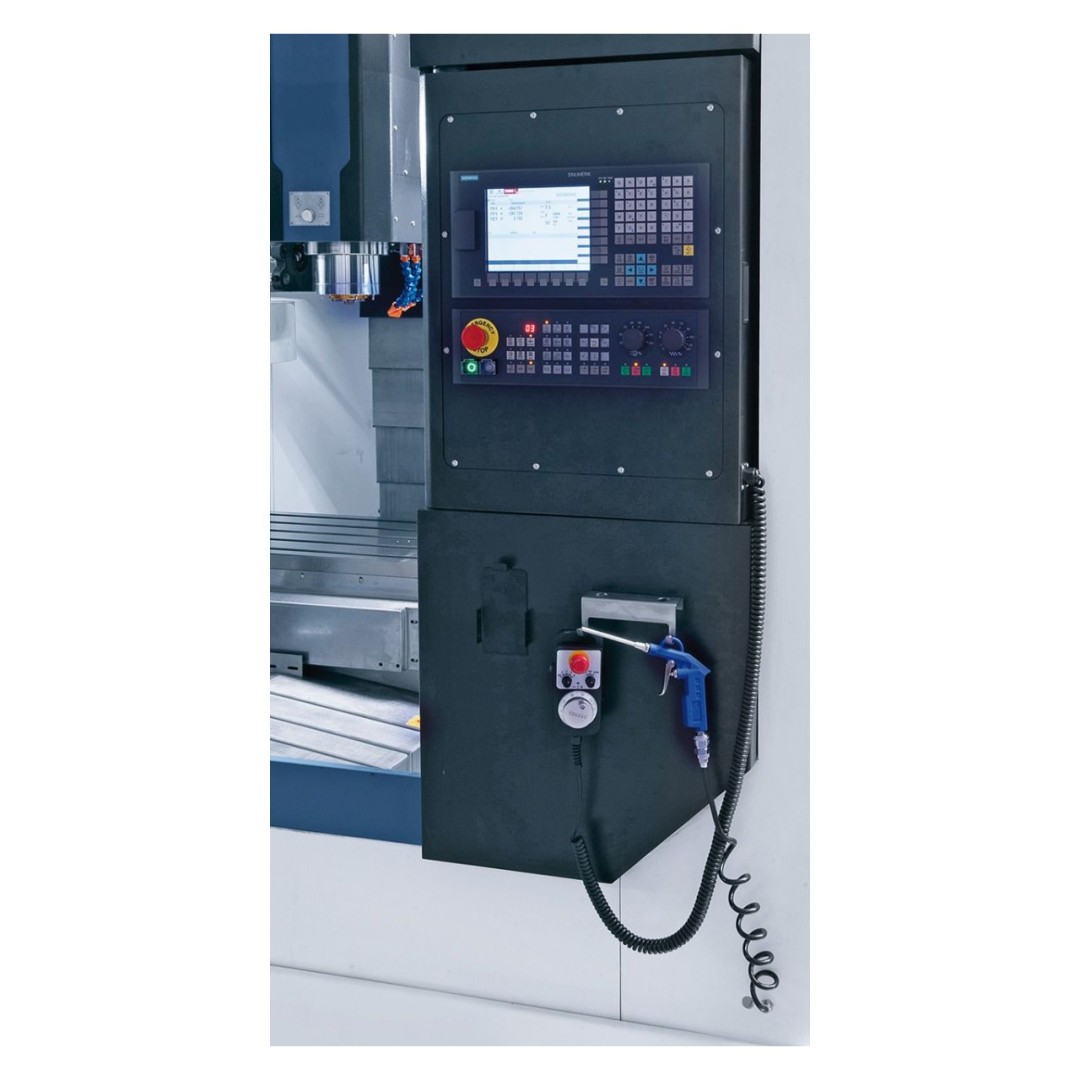

- Ergonomikusan elhelyezett kezelőelemek a forgatható kezelőpulton

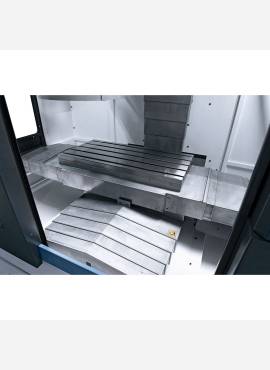

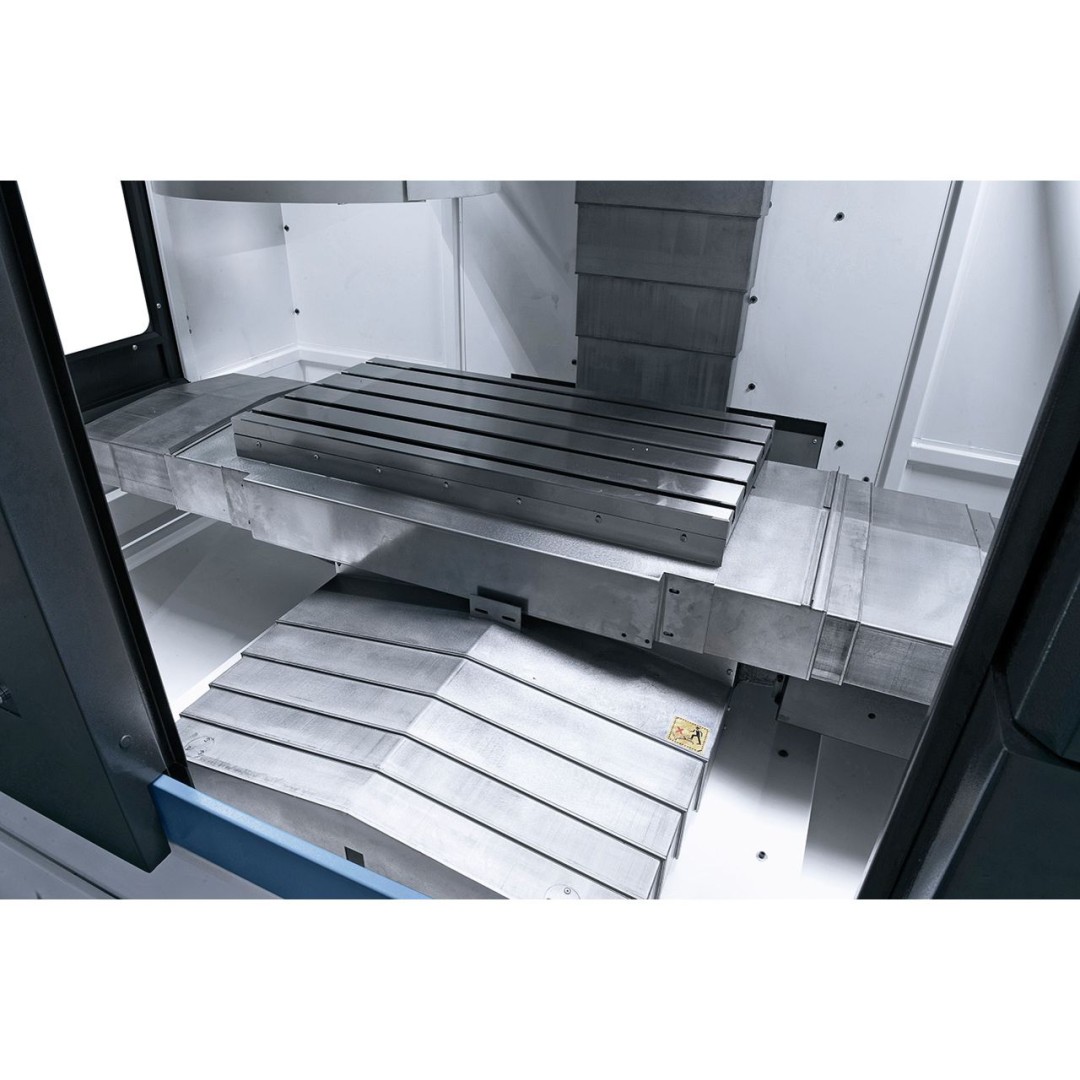

- Masszív, nagy keresztasztal, precízen kidolgozott felületű
Szállítási terjedelem
- Siemens Sinumerik vezérlés
- Előkészítve egy 4. tengely beszereléséhez
- Elektronikus kézikerék vész-kikapcsoló gombbal
- Siemens szervohajtás mind a 3 tengelyhez
- 16-szoros szerszámcserélő
- Spirális forgácstovábbító
- Precíziós lineárvezetés minden tengelyben
- Automatikus orsókifúvató funkció
- Automatikus orsó orientáció
- Teljes gépburkolat 1 db elülső tolóajtóval
- CE biztonsági üveg
- Biztonsági reteszelés
- LED-géplámpa
- Automatikus központi kenés
- Sűrített levegős kézi pisztoly
- Teleszkóplefedés x-, y- és z tengely irányban
- Hűtőanyag-berendezés
