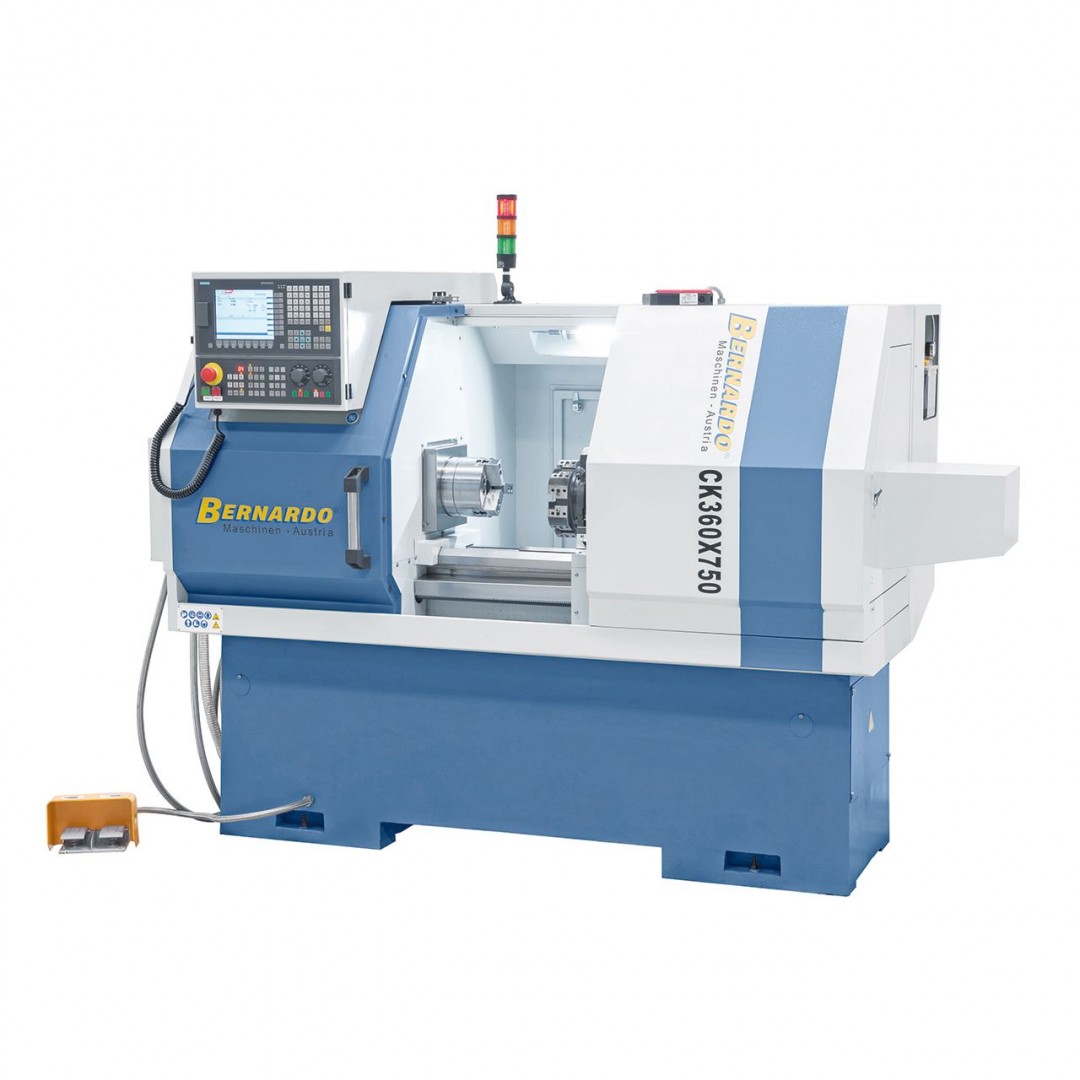

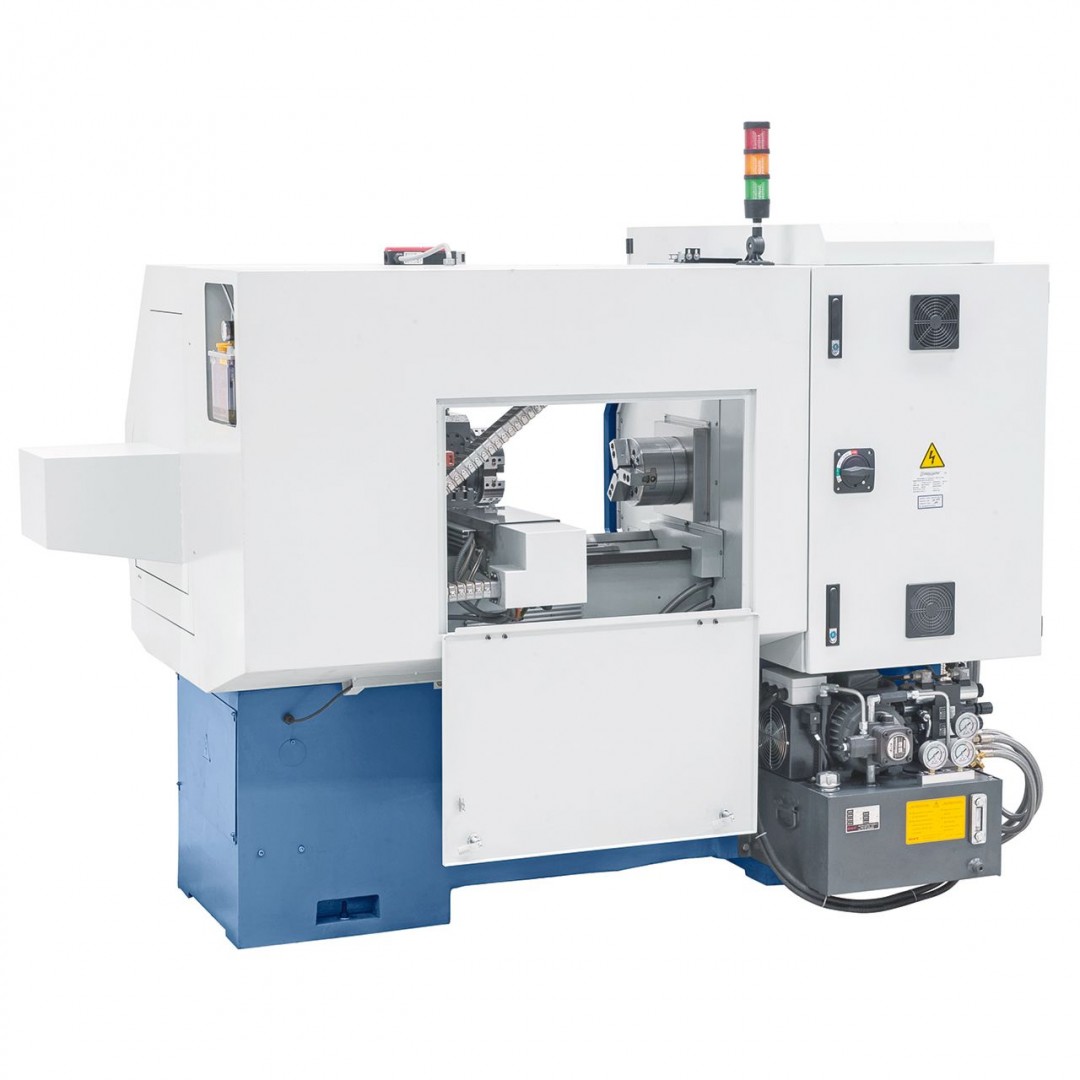

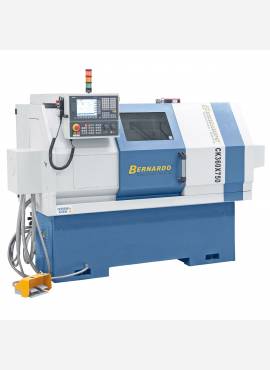

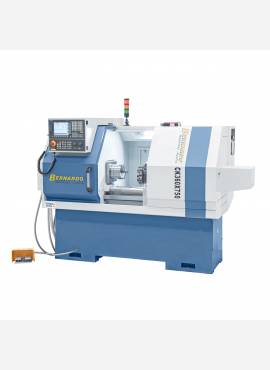

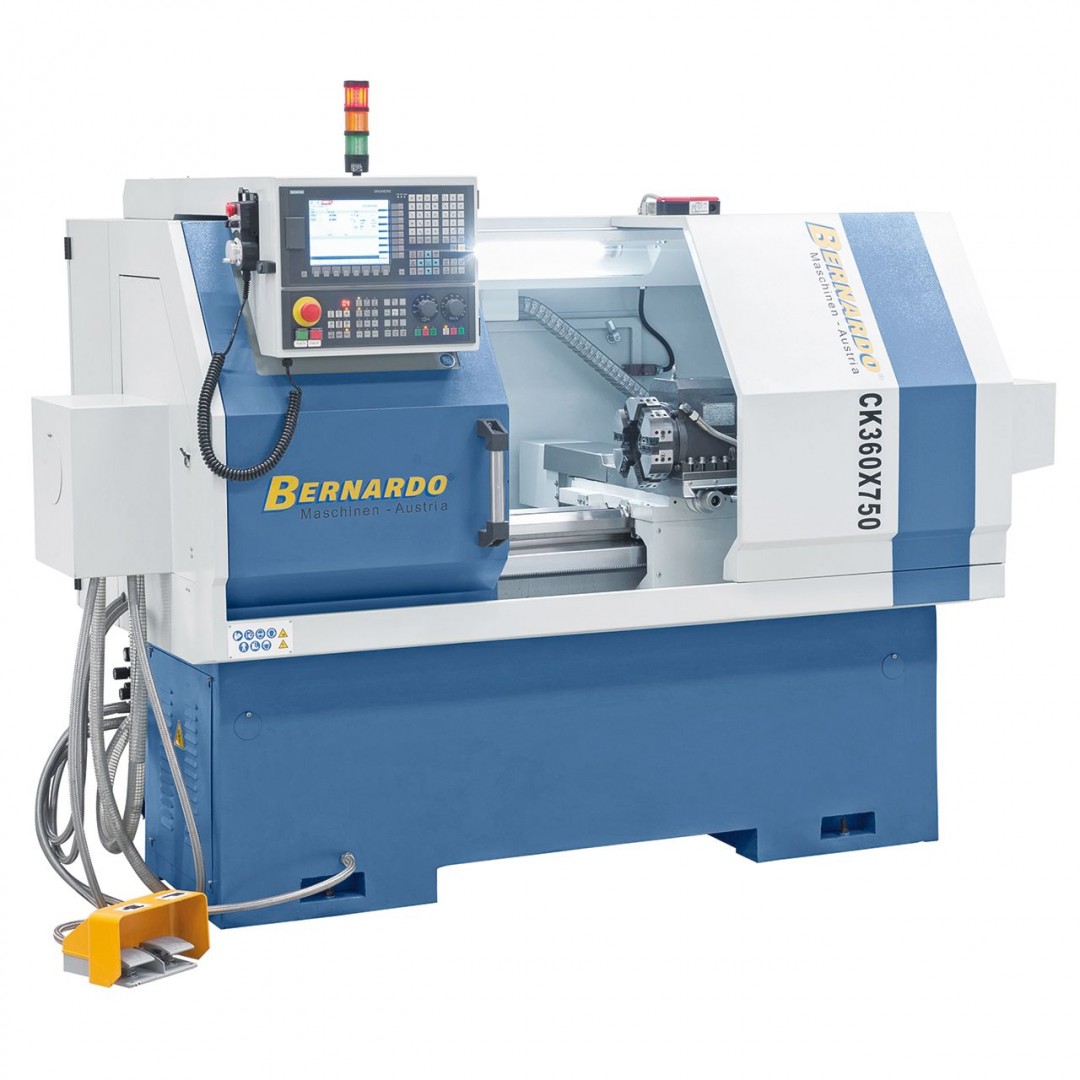

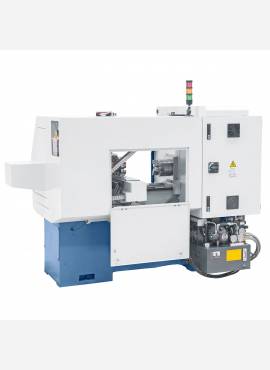

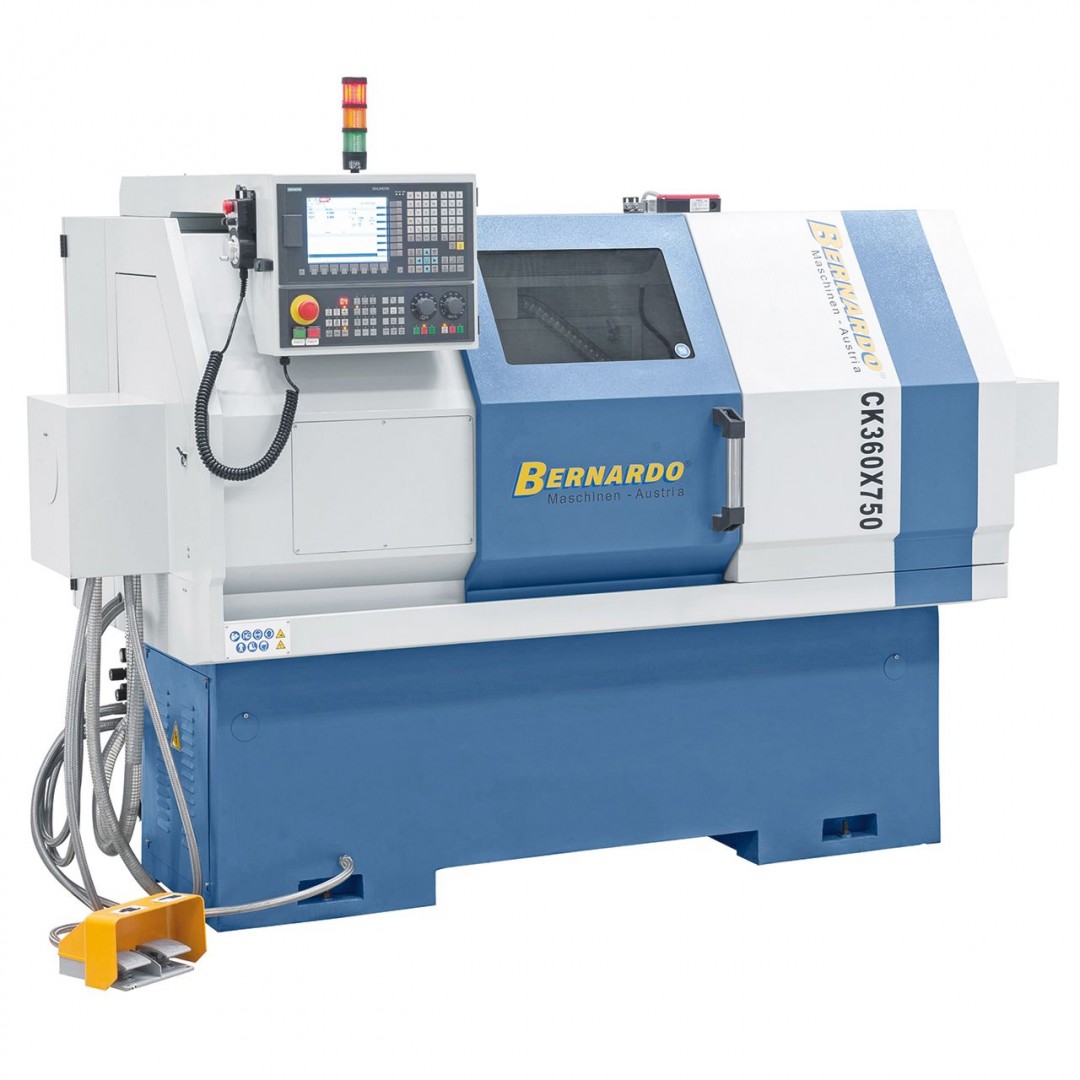

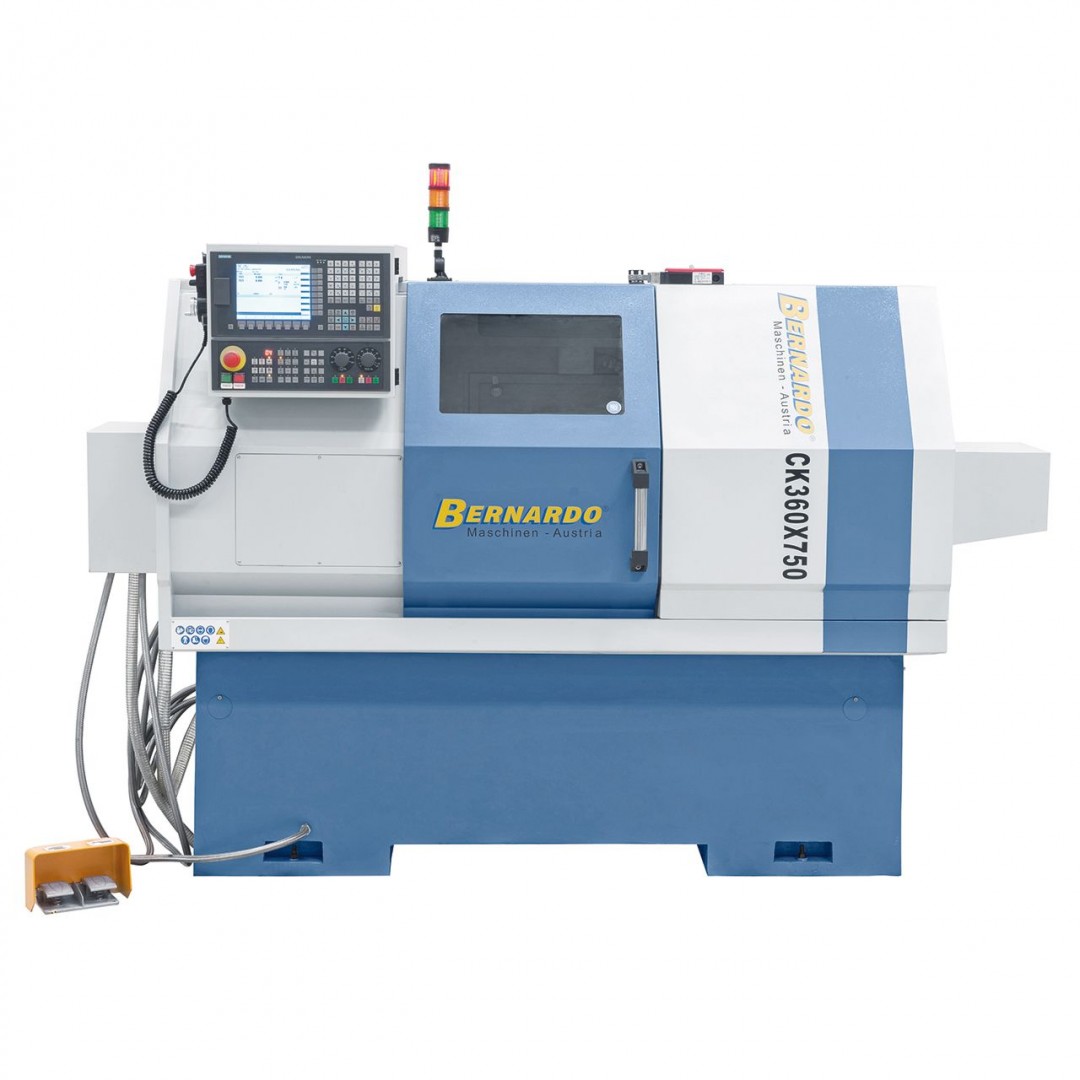

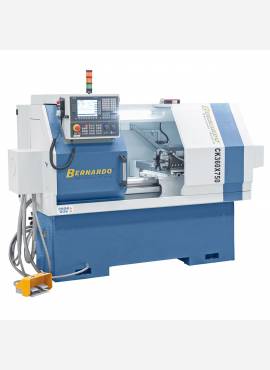

CK 360 x 500 esztergagép
Vissza
CNC esztergák
A CNC vezérlésű esztergagépet speciálisan egyedi munkadarabok, ill. kis szériák gazdasági gyártásához nagy precizitással tervezték és problémamentesen alkalmazható közepestől a nehéz forgácsolási munkálatoknál.
Cikkszám:
03-1403XL
Csúcstávolság
500 mm
Csúcsmagasság
180 mm
Körmozgás átmérő ágyon
360 mm
Átfordulóátmérő a síkszán fölött
150 mm
Gépágy
260 mm
Orsófurat
60 mm
Orsó felfogás
A2-6
Fordulatszám tartomány, fokozatmentes
150 - 2500 ford./perc
Eljárási táv x-tengely
180 mm
Eljárási táv z-tengely
500 mm
Gyorsmenet x- / z-tengely
4/7 m/perc
Szegnyereg átmérő
50 mm
Szegnyereg táv
100 mm
Szegnyereg felfogás
MK 4
Motor leadott teljesítménye S1 100%
3,7 kW
Motor felvett teljesítménye S6 40%
5,1 kW
Súly kb.
1350 kg
Tulajdonságok
- Sorozatszerűen elektronikus kézi kerékkel a kézi üzemeltetéshez az x- és z-tengelyen
- Mindkét tengely AC-szervomotorral és golyós görgőorsóval felszerelve
- Széles keresztszán különböző szerszámtartó rendszerek felvételéhez
- Stabil nyeregszeg hidraulikusan állítható nyeregszeghüvellyel
- Magas gyorsmenet-sebesség a mellékidők csökkentésére
- Főhajtómű és előretolási meghajtás a kefe nélküli AC-motorok által hajtva
- Főorsó előre befogott precíziós kereszt-golyóscsapágyakkal nagy pontosságot garantál
- Felhasználóbarát és könnyen tanulható Siemens-vezérlés 808D Advanced
- Stabil orsófej precíziósan csapágyazott főorsóval (orsófurat 60 mm)
Szállítási terjedelem
- Hidraulikus 3 befogópofa átm. 200 mm hidraulikaegységgel
- Automatikus 6-szoros szerszámrevolver
- Hidraulikusan állítható nyeregszeg hüvely
- Siemens 808D Advanced
- Hűtőanyag-berendezés
- LED-géplámpa
- Együttfutó pontozócsúcs MK 4
- A hosszanti és síkszán automatikus kenése
- Elektronikus kézi kerék
- Teljes gépburkolat
- Alkalmazási szerszám
