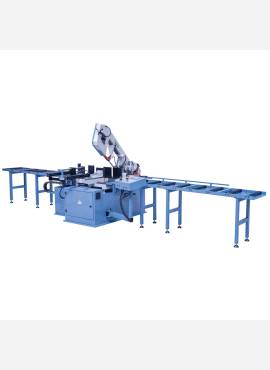

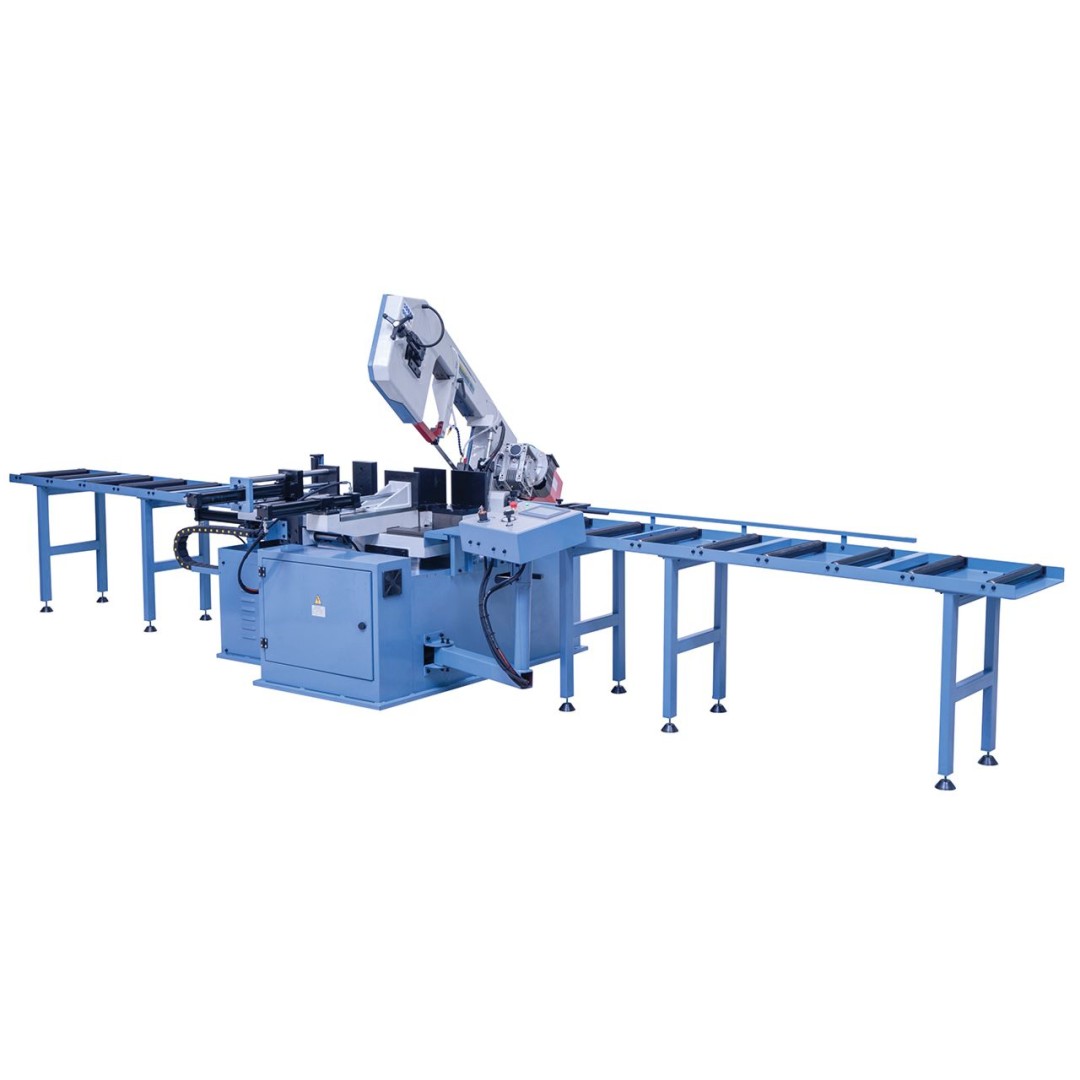

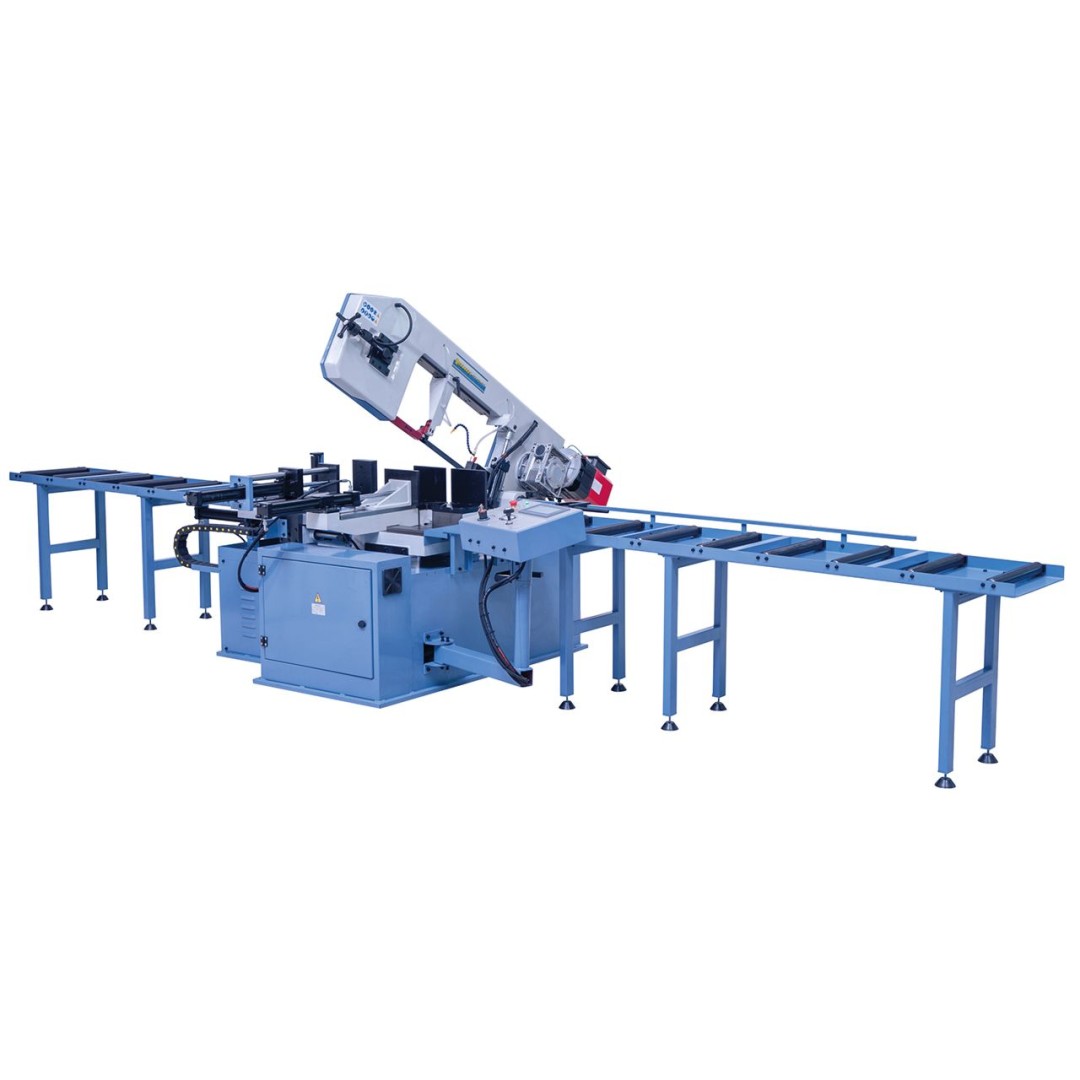

CGS 330 VAG fém szalagfűrész
Vissza
Automata szalagfűrészek
A CGS 330 VAG modell egy teljesen automatikus gérvágó szalagfűrész (60°-ig) kiterjedt felszereltséggel (például PLC vezérlés, fokozatmentes szalagsebesség, automatikus szalagtörés vezérlés,...). Az integrált PLC vezérlés lehetővé teszi a szükséges darabszám és vágási hossz előre megadását, ami gazdaságos sorozatgyártást biztosít.
Cikkszám:
04-1731XL
Vágási tartomány kerek / négyzet 90°
330 mm / 250 x 250 mm
Vágási tartomány sík 90°
460 x 250 mm
Vágási tartomány kerek / négyzet 45° R
305 mm / 250 x 250 mm
Vágási tartomány sík 45 ° R
305 x 250 mm
Vágási tartomány kerek / négyzet 45° L
305 mm / 250 x 250 mm
Vágási tartomány sík 45 ° L
305 x 250 mm
Vágási tartomány kerek / négyzet 60° R
205 mm / 205 x 205 mm
Vágási tartomány sík 60 ° R
205 x 250 mm
Munkamagasság
860 mm
Fűrészszalag mérete
3960 x 34 x 1,1 mm
Vágási sebesség fokozatmentes
10 - 60 m/min
Hűtőfolyadék szivattyú
0,045 kW
Motor teljesítménye
2,2 kW
Hálózati feszültség
400 V
Gép méretei (H x Mé x Ma)
2380 x 1740* x 2000 mm
Súly kb.
1420 kg
* 2 görgős szállítószalaggal 6580 mm
Tulajdonságok
- Teljesen automatikus működés, beleértve az automatikus fűrészkar emelést

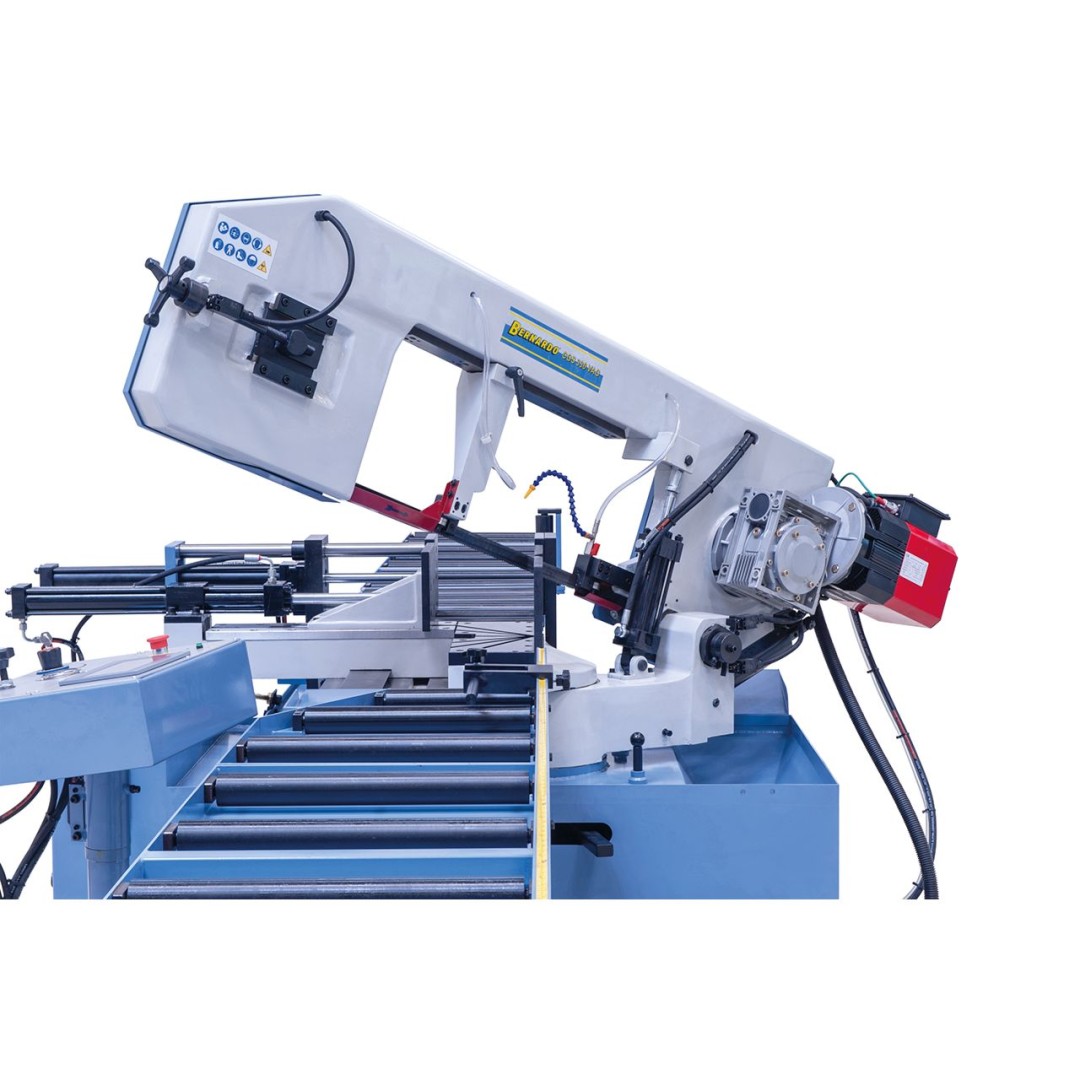

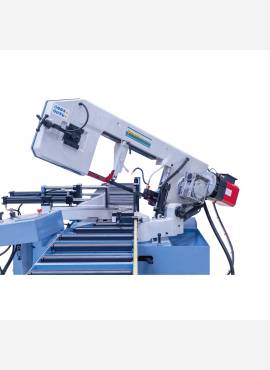

- Torziómentes, erősen méretezett fűrészkar a precíz vágási eredményekért
- Forgó fűrészkeret 60°-os gérvágásokhoz

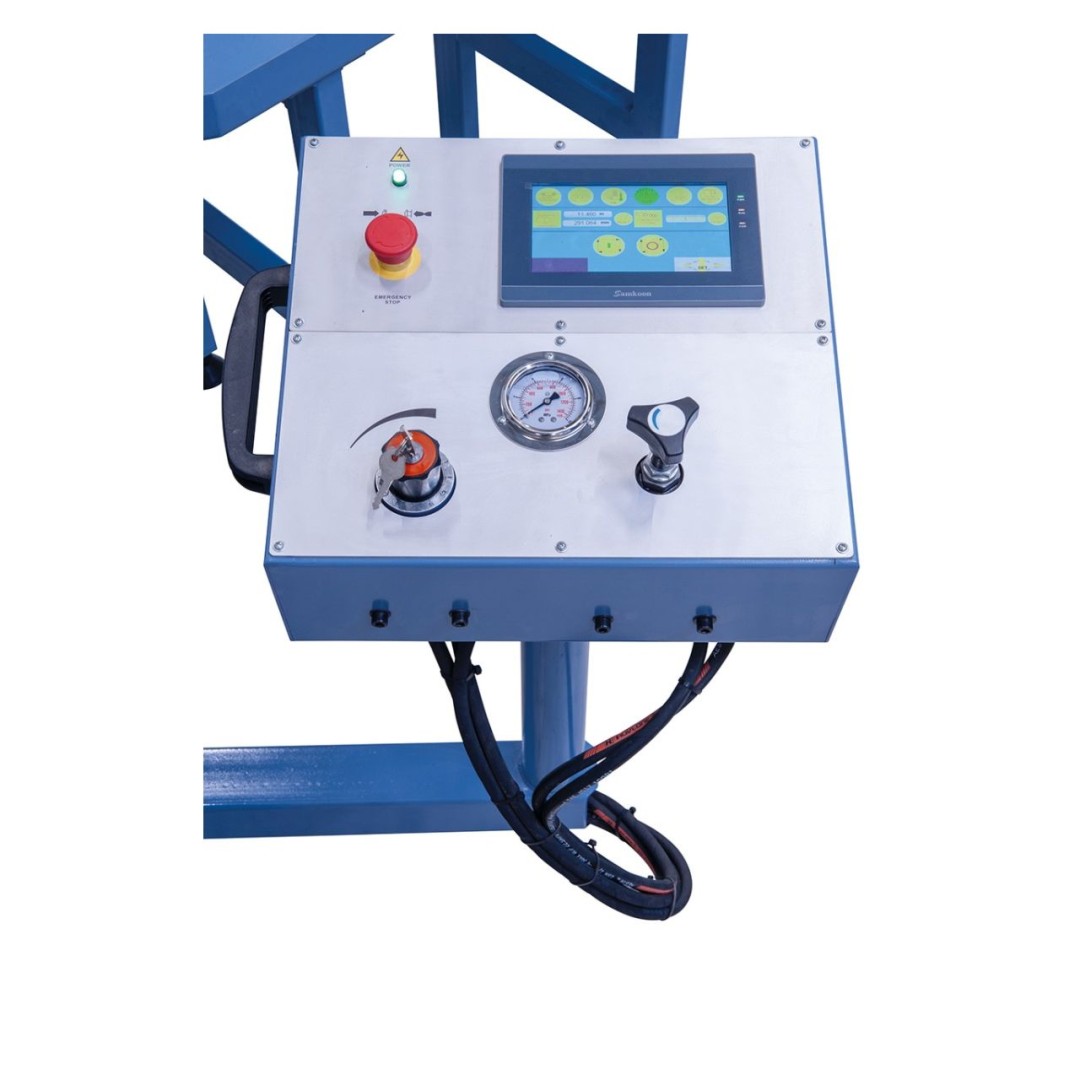

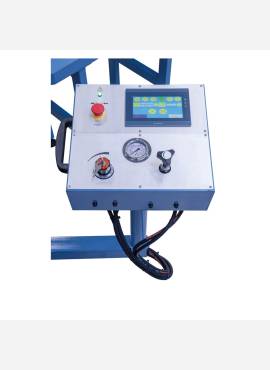

- PLC vezérlés programmemória helyekkel a kívánt darabszám és vágási hossz megadásához, a program végén automatikus végkikapcsolással
- Profilok, csövek, tömör vas és színesfém anyagok vágásához
- Állítható hidraulikus henger a fűrészkeret támasztónyomásának szabályozásához
- Optimális erőátvitel a járókerékhez az edzett és köszörült csigatengely és csigakerék révén
- A vágási sebesség fokozatmentes beállítása 10-60 m/perc között frekvenciaváltó segítségével
- Fűrészszalag vezetés kombinált hengerpofa vezetési rendszerrel, keményfém lapkákkal
- Az automatikus szalagszakadás vezérlés leállítja a gépet, ha a fűrészszalag elszakad
Szállítási terjedelem
- Fűrészszalag
- Munkadarab ütköző
- Hidraulikus gyorssatu

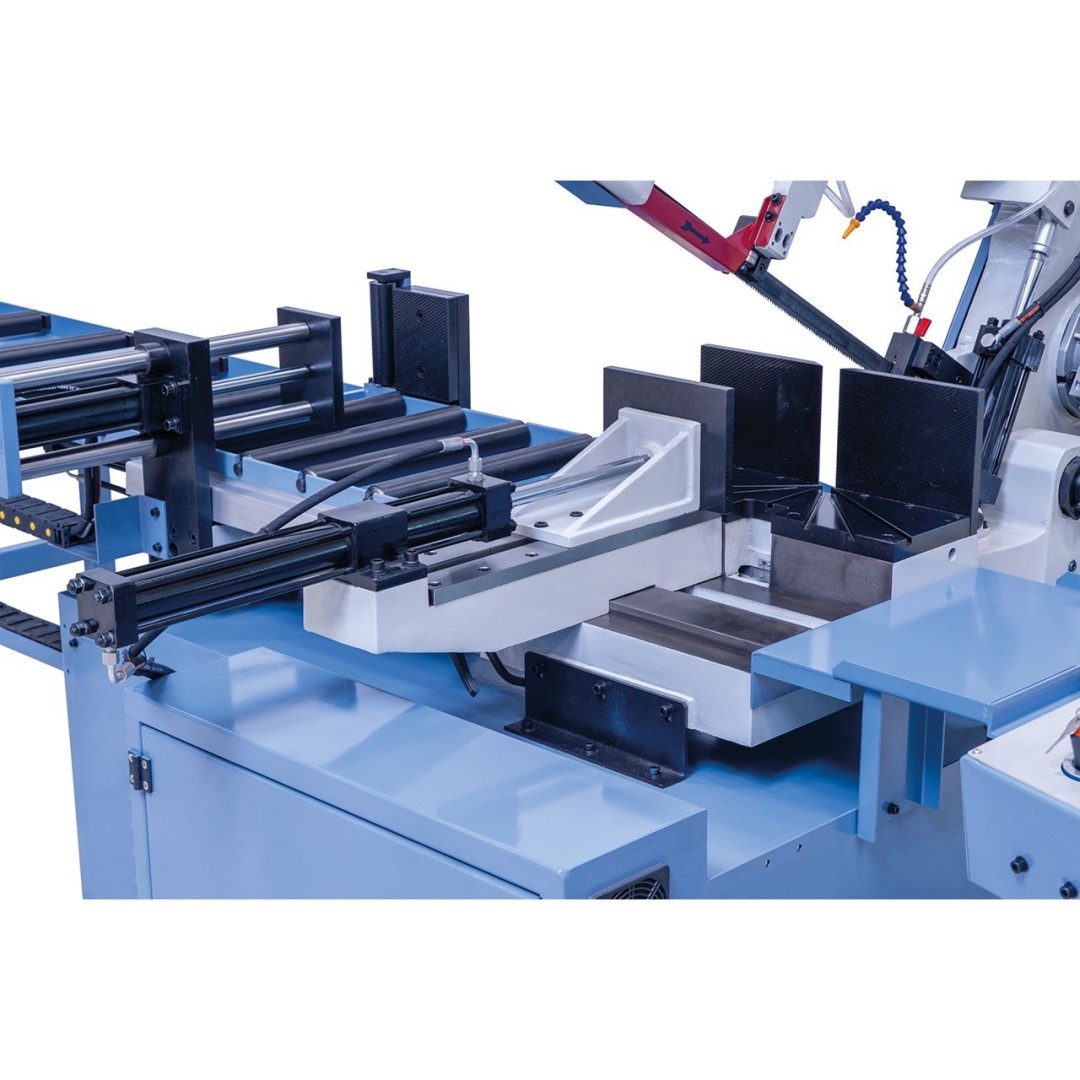

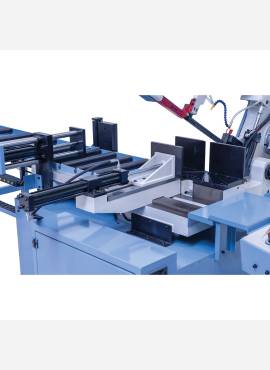

- Hidraulikus munkadarab előtolás
- Hűtőberendezés
- Hidraulikus süllyesztőhenger
- Frekvenciaváltó
- Motorvédelmi kapcsoló
- Automatikus végkapcsoló
- Vágási nyomás szabályozása
- PLC vezérlés
- Automatikus szíjszakadás vezérlés
- 2 görgős szállítószalag
Szállítható külön tartozék
- Fűrészszalag BiFlex 3960 x 34 x 1,1 - Vario 2/3 ZpZ (Nr: 47-10452)
- Fűrészszalag BiFlex 3960 x 34 x 1,1 - Vario 3/4 ZpZ (Nr:47-10453)
- Fűrészszalag BiFlex 3960 x 34 x 1,1 - Vario 4/6 ZpZ (Nr: 47-10454)
- Fűrészszalag BiFlex 3960 x 34 x 1,1 - Vario 5/8 ZpZ (Nr: 47-10455)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
