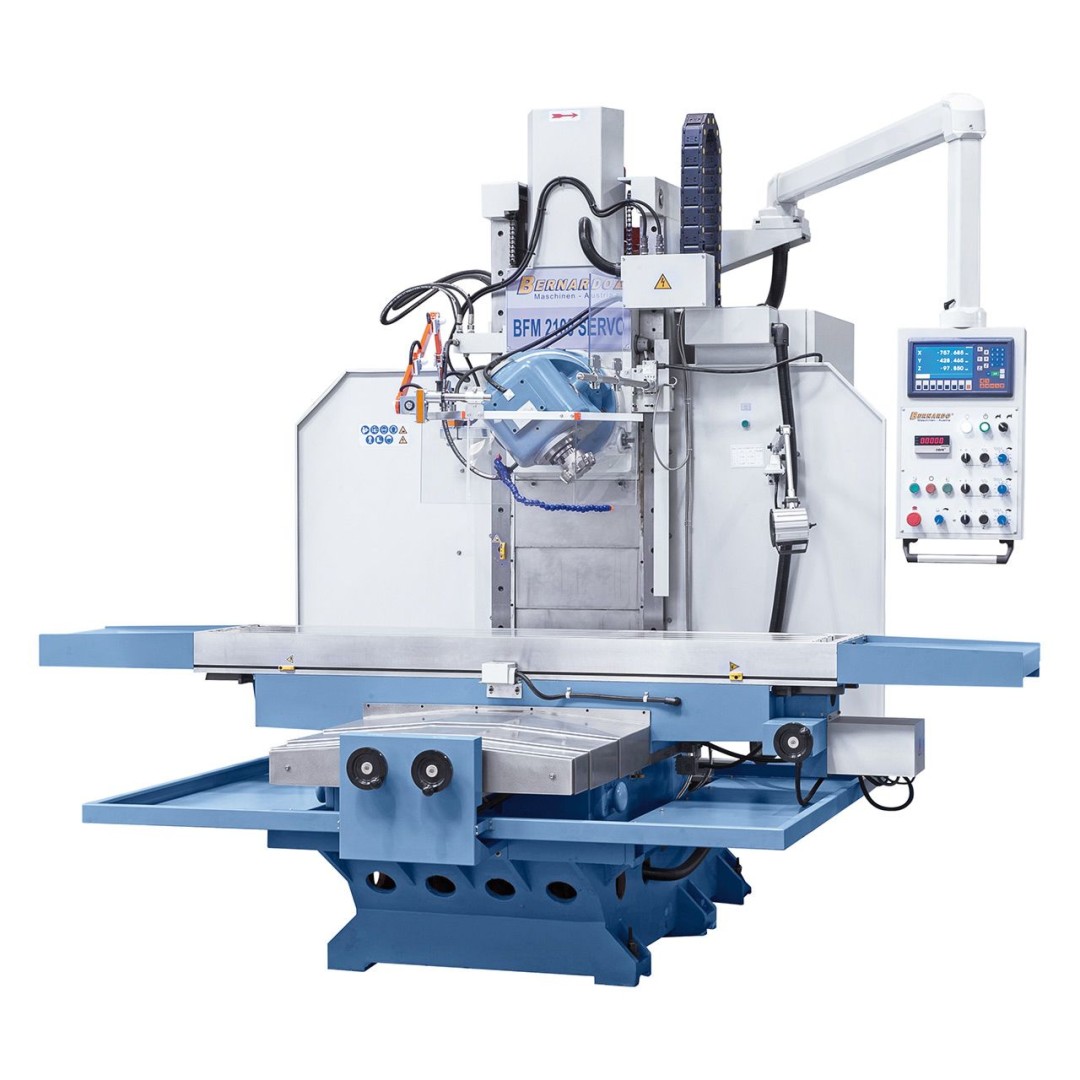

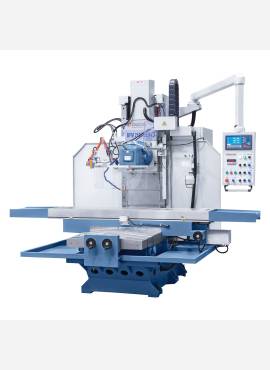

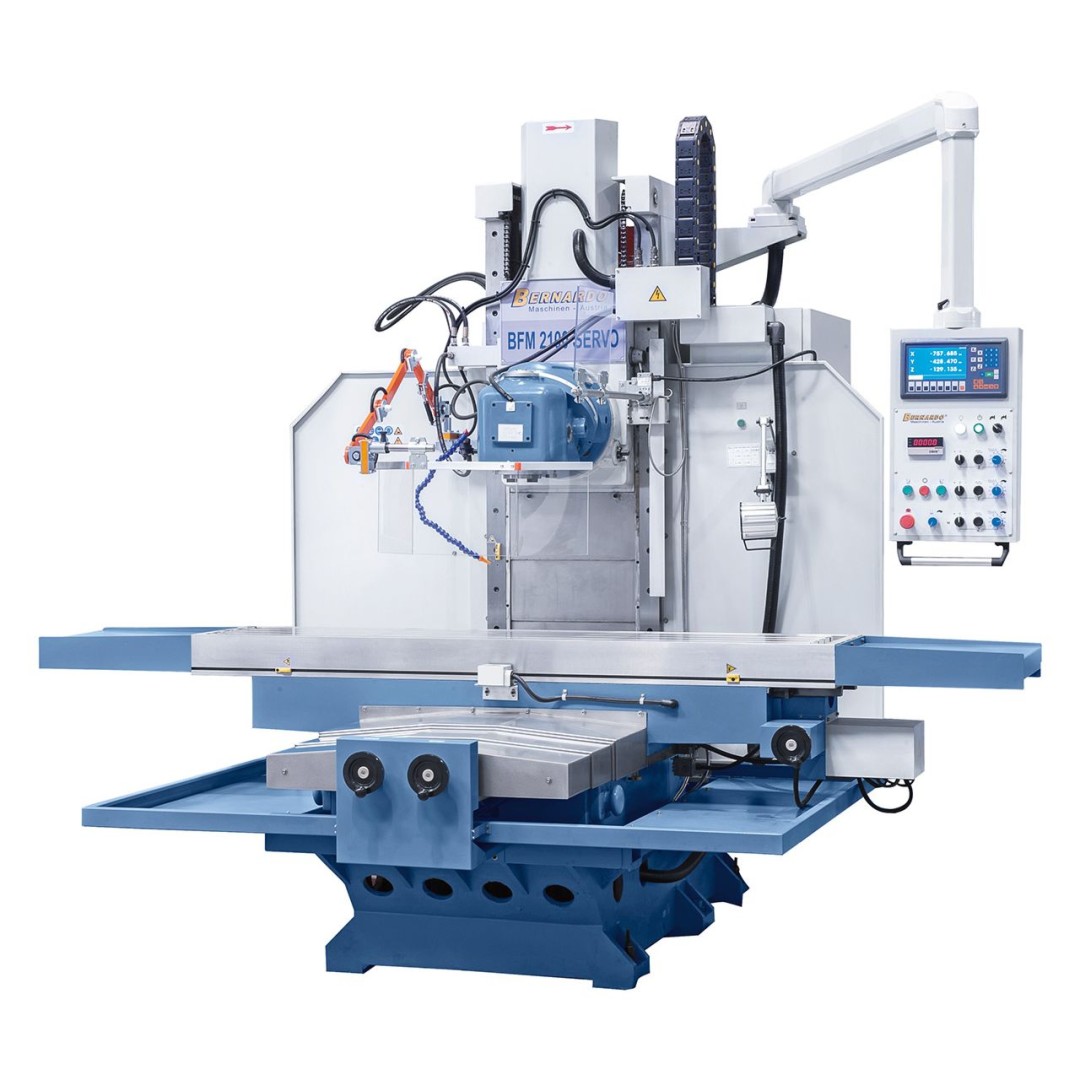

BFM 2100 Servo + ES-12 H ágymarógép háromtengelyes helyzetmutató
Vissza
Ágymarók
A BFM 2100 Servo hagyományos szervós ágymarógépet a masszív és nehéz öntöttvas szerkezet teszi különlegessé, aminek köszönhetően e gép optimálisan alkalmazható nagy munkadarabok nehéz forgácsolására. E modell fő jellemzői a minden tengelyen meglévő szervo hajtás, a nagyméretű munkaasztal, valamint a nagy mozgatási útvonalak.
Cikkszám:
02-1323XL
Asztal mérete
2100 x 500 mm
Orsó felfogás
ISO 50
Orsó fordulatszám, fokozatmentes
(2) 6 - 300 / 30 - 1500 ford./perc
Eljárási táv - hosszanti (x)
1500 mm
Eljárási táv kereszt (y)
650 mm
Eljárási táv függőleges (z)
650 mm
Hatósugár
610 mm
Orsófej elfordítási tartomány
360°
Orsó / asztal távolság
0 - 650 mm
Előretolási tartomány
x-tengely és y-tengely (fokozatmentes)
2,5 - 3000 mm/perc
z-tengely (fokozatmentes)
2,5 - 2500 mm/perc
Gyorsmenet x-tengely és y-tengely
6000 mm/perc
Gyorsmenet z-tengely
3000 mm/perc
Max. Asztal terhelhetőség
1800 kg
Előtoló motor
3,6 kW
Főmotor
11 kW
Gép méretei (Sz x Mé x Ma)
3350 x 2800 x 2830 mm
Súly kb
7300 kg
Tulajdonságok
- Előtéthajtásos, fokozatmentes orsófordulatszám gondoskodik az optimális forgatónyomatékról és a közel állandó fordulatszámról terhelés alatt
- Az asztal nagyon nagy terhelése a masszív szürkeöntvény konstrukció által
- Univerzális marófej „Huron“ rendszer, bármelyik szöghelyzetbe Állítható
- Nagyra dimenzionált síkvezetők stabilitást garantálnak nagy maratási terhelés esetén
- Fokozatmentesen szabályozható előretolás és gyorsmenet minden tengelyen, szervomotoros meghajtással
- Nagy felületű bordázott nyereg robusztus szekrény-szerkezetben
- Precíziós csiszolású munkaasztal, optimális vezetés a széles nyergen
- Oszlop és állvány masszív szekrényállvány-formában
- Hézagmentesen előre beszorított golyós-körbefutó orsók mind a három tengelyen
Szállítási terjedelem
- 3 tengelyes helyzetmutató ES-12 H LCD kijelzővel

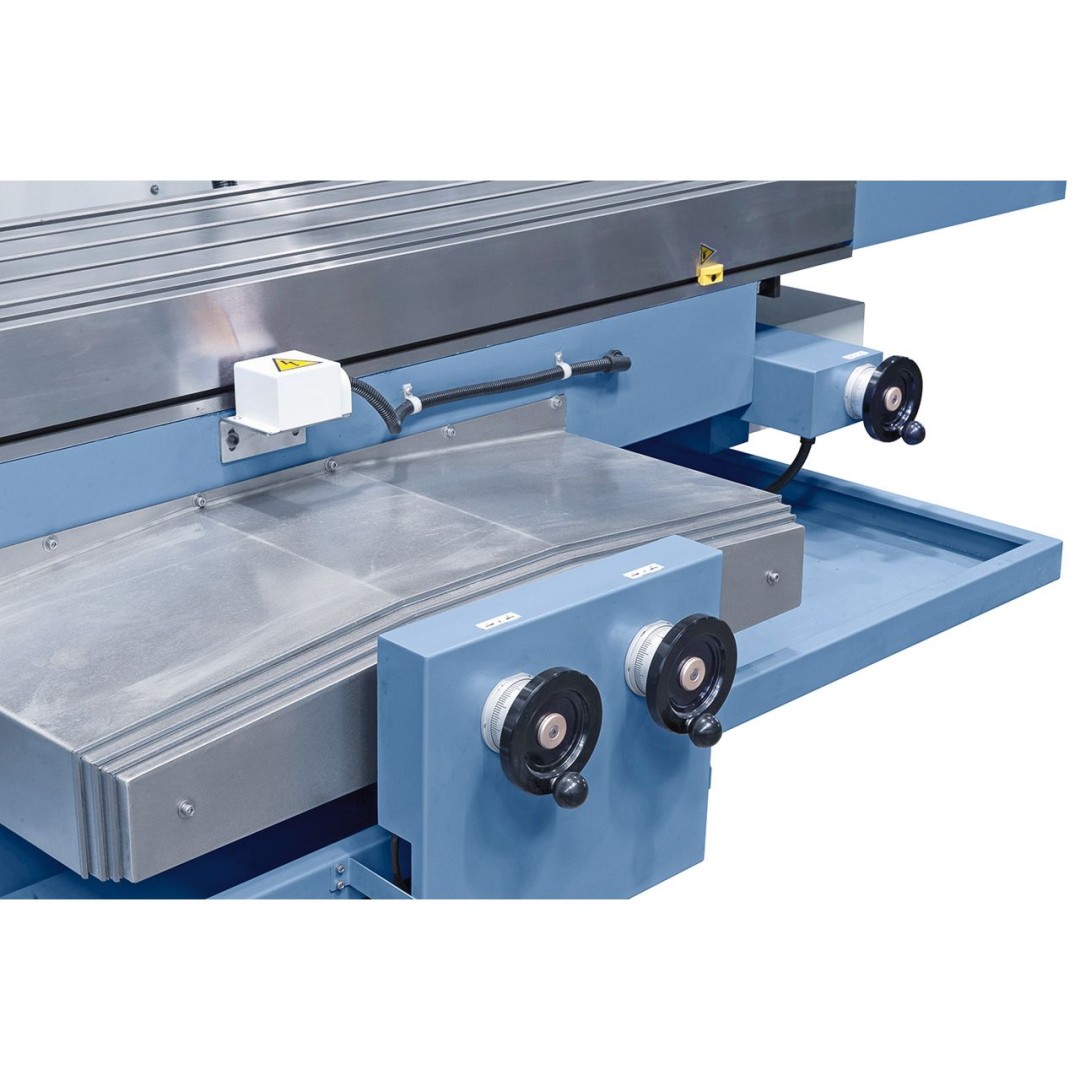

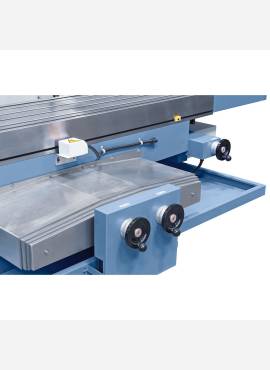

- Elektronikus kézi kerekek
- Fokozatmentes előtolás minden tengelyen
- LED géplámpa
- Hűtőanyag-berendezés

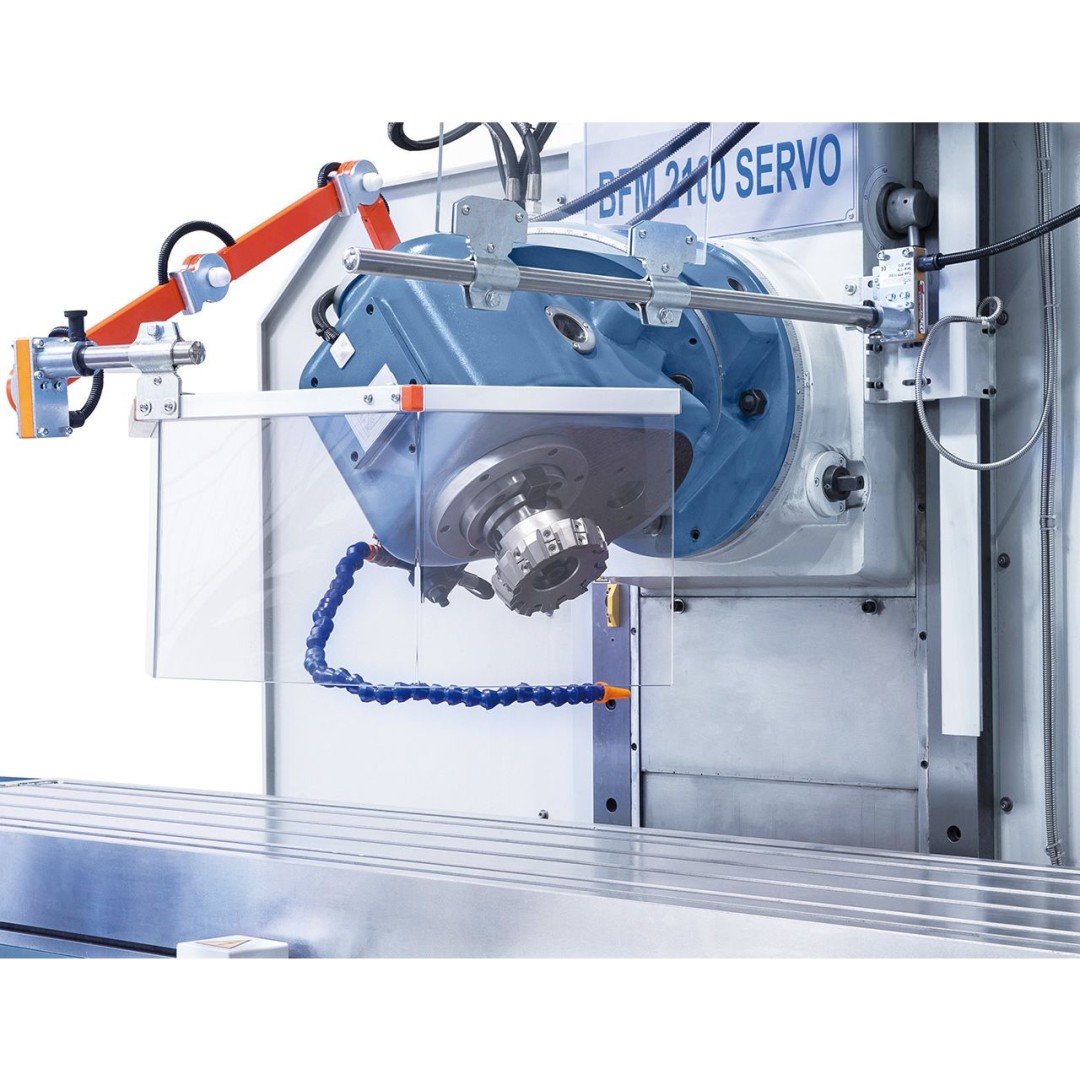

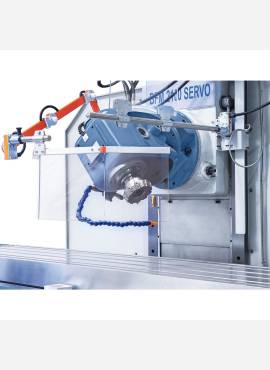

- Univerzális marófej
- Csapágyba ágyazott orsók mind a három tengelyen

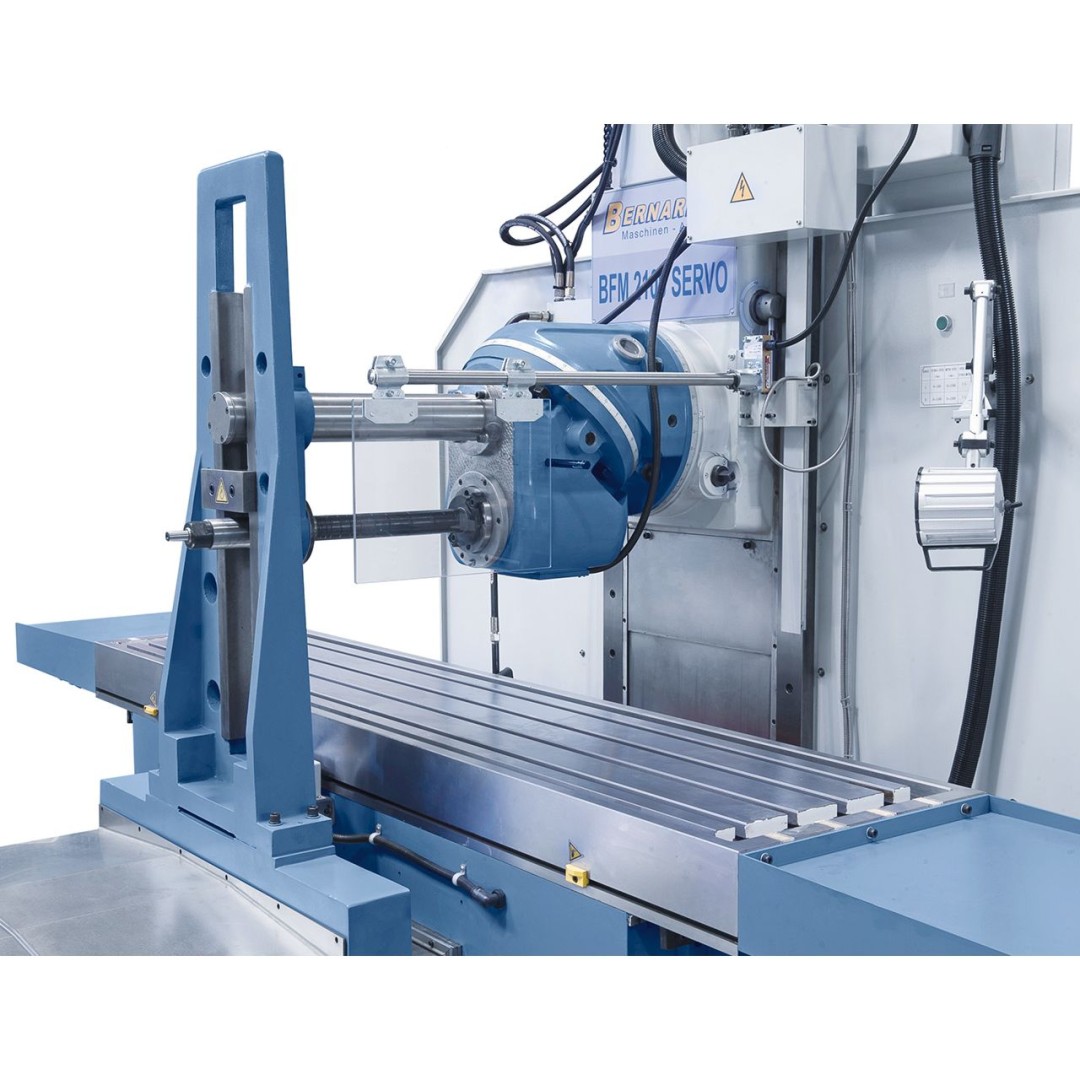

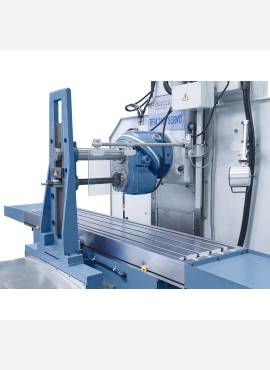

- Vízszintes-ellencsapágy
- Hosszú marótüske ISO 50 / 32 mm
- Kombi-feltűző marótüske ISO 50 / 40 mm
- Teleszkópos burkolat z-tengely
- Univerzális védőberendezés
- Védőburkolat vízszintes maráshoz
- Automatikus központi kenés
- Alkalmazási szerszám
Szállítható külön tartozék
- Vízszintes és függőleges kerekasztal HV 12 (Nr: 27-1003)
- Elfordítható kerekasztal TSK 320 (Nr: 27-1044)
- Kétrészes gépsatu MS 200 (Nr: 28-1021)
- Hidraulikus gépsatu VH 200 (Nr: 28-2091)
- Magasnyomású-gépsatu PHV 200 (Nr: 28-2122)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
