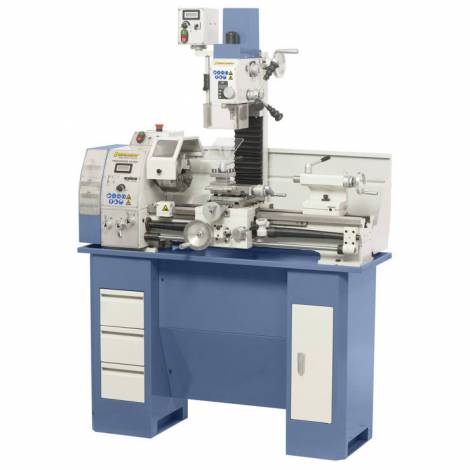

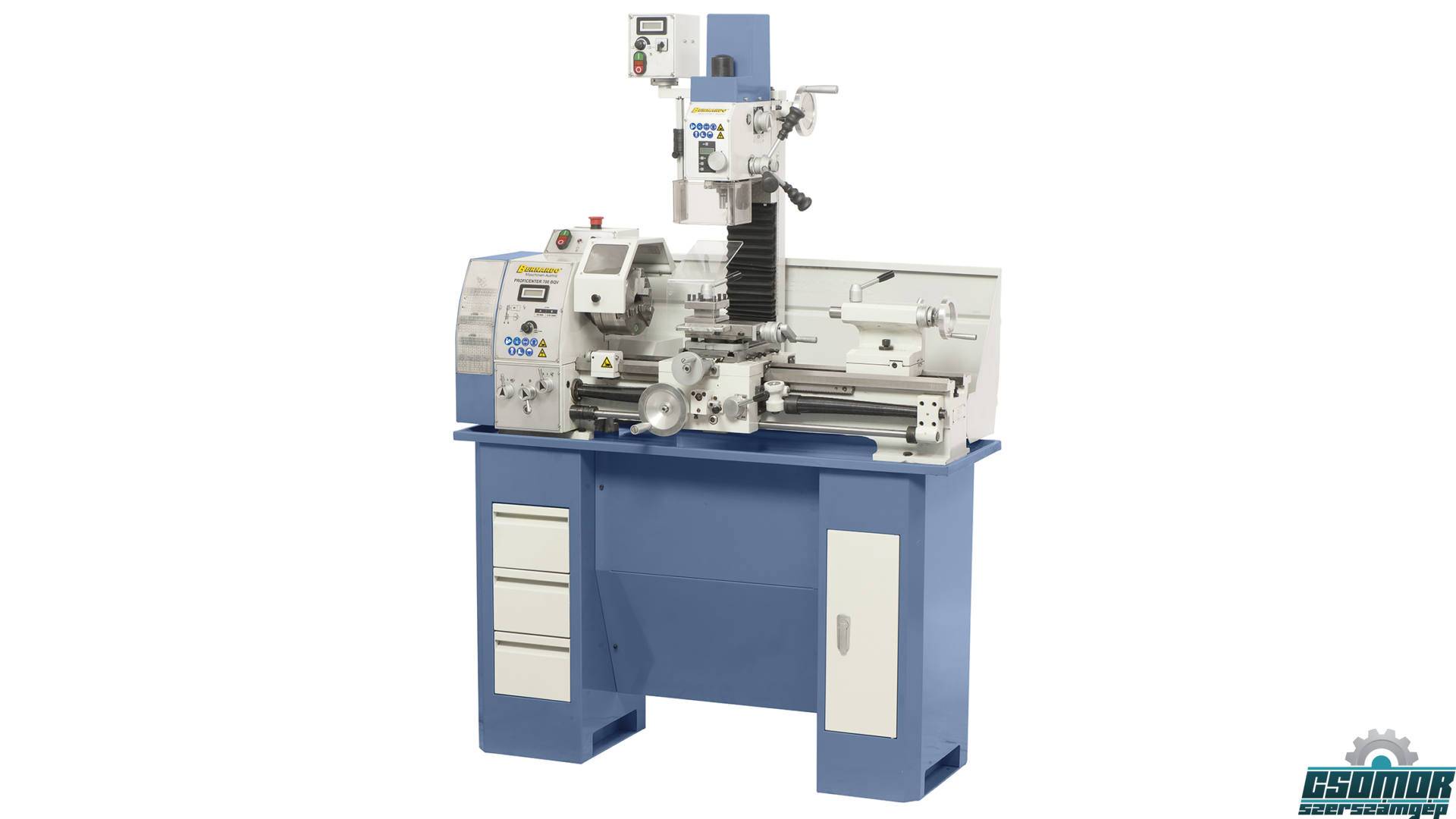

Proficenter 700 BQV esztergagép
Vissza
550 - 1000 mm csúcstávolságig
A topmodellünk Proficenter 700 BQV nem hagy kívánnivalót maga után finommechanikai szakembereknél, képzési- és oktatási műhelyekben stb. való alkalmazáskor. Fúrás, marás és esztergálás a legkisebb helyen, sorozatszerűen fúrásmélység- és fordulatszám digitális mutatóval a kényelmes munkához, valamint egy nagy orsófurattal ellátva, minden egy gépben központosul. A gyártási idők csökkentésére ez a modell egy 2-tengelyes-helyzetmutatóval szállítható.
Cikkszám:
03-1249
Gyártó:
BERNARDO
Csúcstávolság
700 mm
Csúcsmagasság
150 mm
Körmozgás-átmérő gépágyon
280 mm
Orsófurat
38 mm
Felvétel az orsófuratban
MK 5
Fordulatszám tartomány
50 - 1000 / 100 - 1800 ford./perc
Síkelőretolási tartomány
(11) 0,03 - 0,12 mm/ford.
Metrikus menet
(18) 0,2 - 3,5 mm
Collmenet
(21) 8 - 56 Gg/1"
Szegnyereg táv
85 mm
Szegnyereg felvétel
MK 3
T-horony nagyság a síkszánon
12 mm
Motor-leadási teljesítmény S1 100%
1,1 kW / 230 V
Motor-felvevő teljesítmény S6 40%
1,5 kW / 230 V
Fúrási teljesítmény max.
20 mm
Homlokmaró max.
63 mm
Szármaró max.
20 mm
Hatósugár
170 mm
Orsófordulatszám, fokozatmentes
50 - 2250 ford./perc
Orsó-felvétel
MK 2

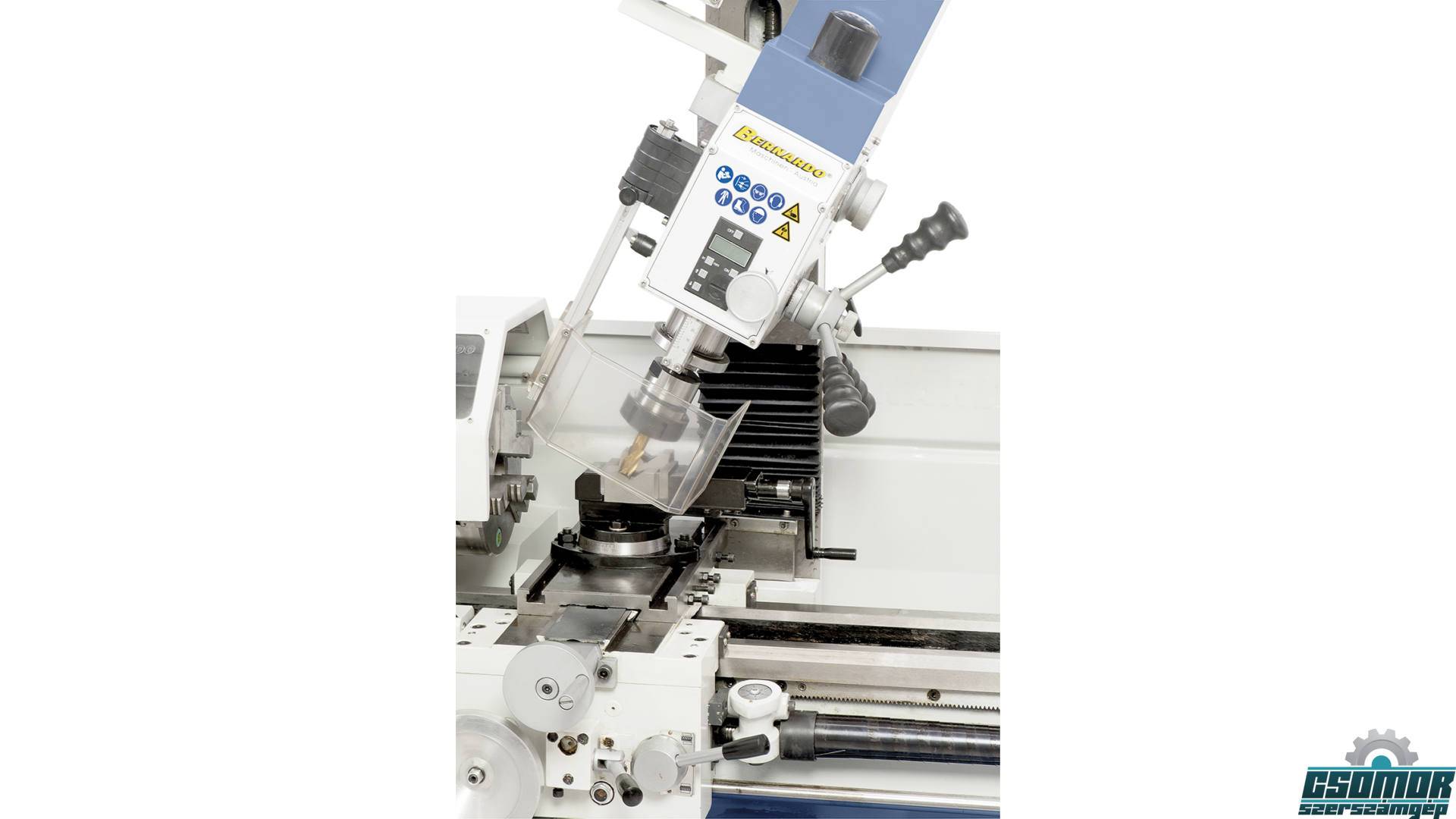

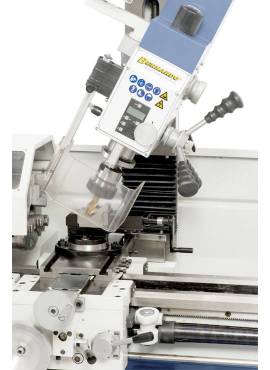

Elfordítható marófej
-90° -tól +90° -ig
Marófej-magasságbeállítás
260 mm
Gép méretei (Sz x Mé x Ma)*
1380 x 640 x 1020 mm
Kb. összsúly
298 kg
Gyártó
BERNARDO
Tulajdonságok
- Elektronikus, fokozatmentes fordulatszám-szabályzás, ezáltal optimális a munkadarabhoz való igazodás
- Sorozatszerűen vonóorsóval automatikus hosszanti és keresztirányú előretoláshoz
- Prízmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt
- A Bernardo-standard szigorú előírásai szerint gyártva
- Bővült alkalmazási terület az elfordítható marófej által
- Marófeltét digitális mutatóval szegnyereg-emelkedéshez és fordulatszámhoz
- Felsőszán x-tengely irányába eltolható
- Sorozatszerűen a maróorsó jobb-bal menetével
- Precíz szegnyereg-állítás marásnál kézikerék segítségével
- Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához
Szállítási terjedelem

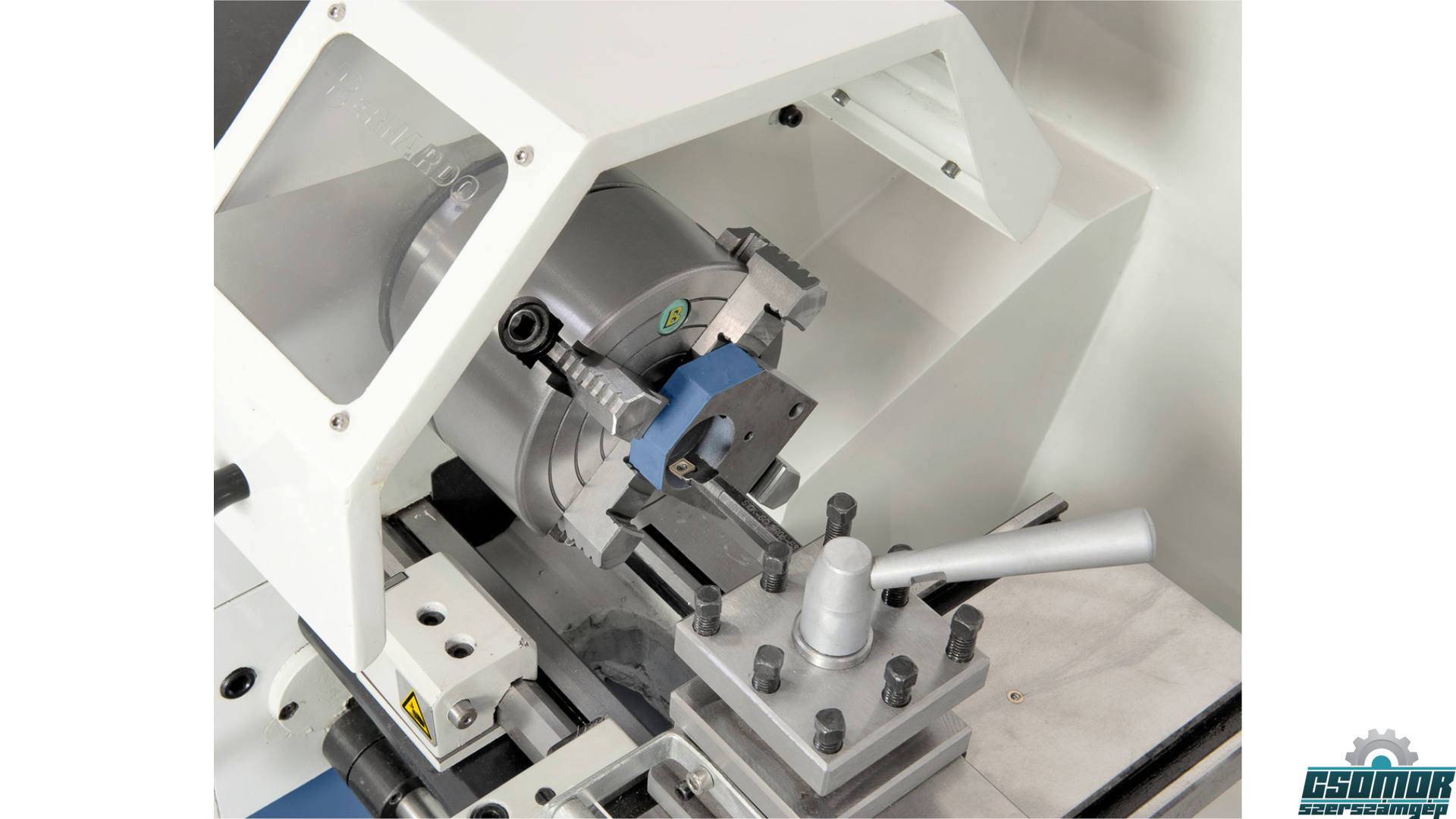

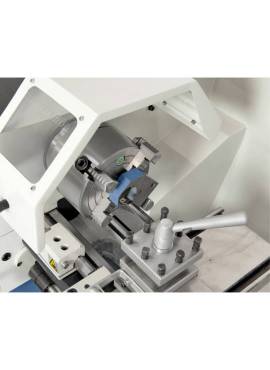

- 3-pofás tokmány DK11-160 mm
- Tokmánykarima 160 mm
- Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16
- Fúrótokmány-tüske MK 2 / B 16
- Szilárd pontozócsúcsok
- Váltókerekek
- Négyes-szerszámtartó
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Síkszán felsőszupporttal
- Szorítóorsó M 10
- Digitális szegnyeregemelkedés-mutató
- Digitális fordulatszám-mutató
- Tokmányvédő
- Vezérorsó-burkolat
- Forgácshátfal
- Alkalmazási szerszám
