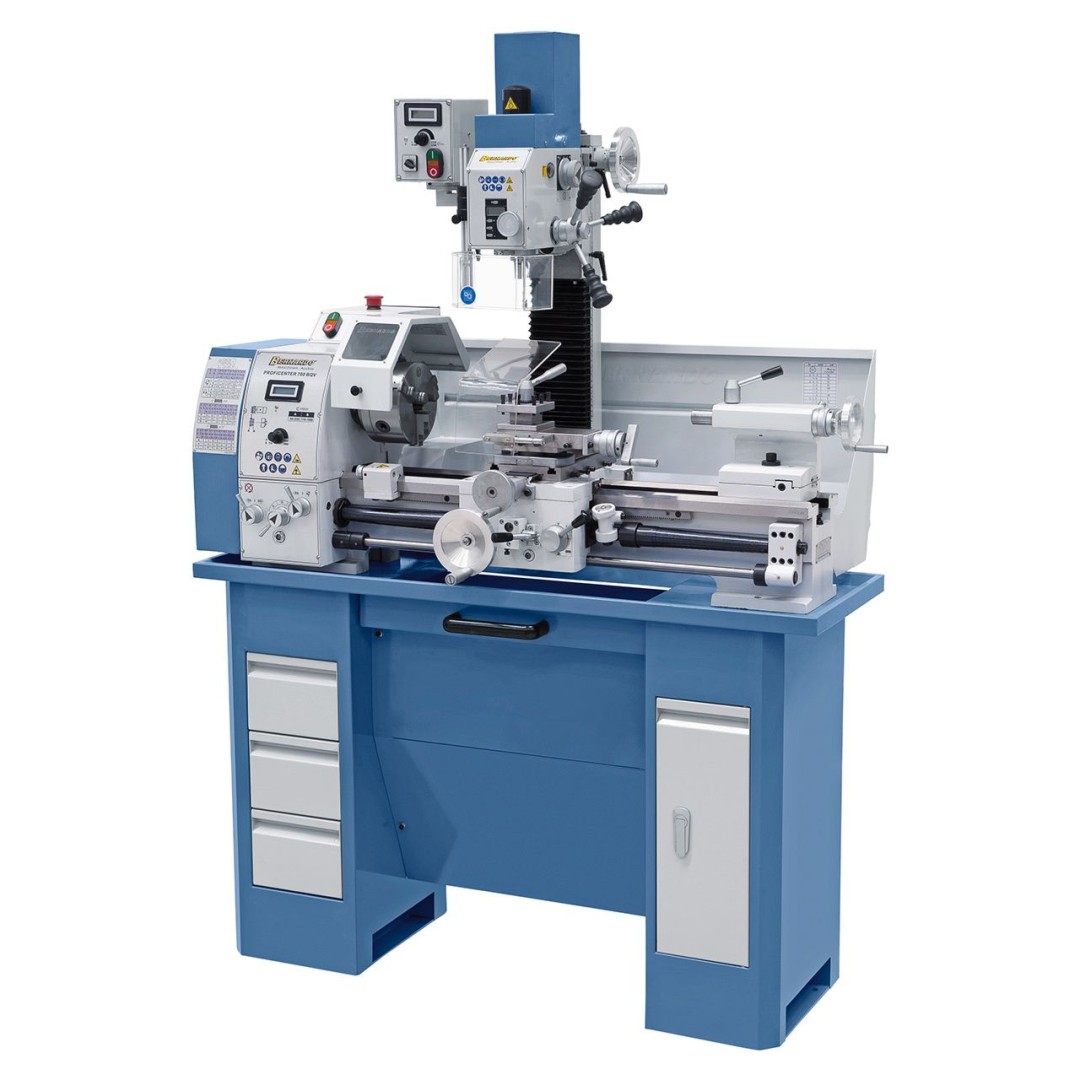

Proficenter 700 BQV eszterga
Vissza
550 - 1000 mm csúcstávolságig
A topmodellünk Proficenter 700 BQV nem hagy kívánnivalót maga után finommechanikai szakembereknél, képzési- és oktatási műhelyekben stb. való alkalmazáskor. Fúrás, marás és esztergálás a legkisebb helyen, sorozatszerűen fúrásmélység- és fordulatszám digitális mutatóval a kényelmes munkához, valamint egy nagy orsófurattal ellátva, minden egy gépben központosul. A gyártási idők csökkentésére ez a modell egy 2-tengelyes-helyzetmutatóval szállítható.
Cikkszám:
03-1249
Eszterga
Csúcstávolság
700 mm
Csúcsmagasság
150 mm
Körmozgás átmérő gépágyon
280 mm
Orsófurat
38 mm
Felvétel az orsófuratban
MK 5
Fordulatszám tartomány
50 - 1000 / 100 - 1800 ford./perc
Hosszanti előretolási tartomány
(14) 0,07 - 0,65 mm/ford.
Sík előretolási tartomány
(11) 0,03 - 0,12 mm/ford.
Metrikus menet
(18) 0,2 - 3,5 mm
Collmenet
(21) 8 - 56 menet/1"
Szegnyereg táv
85 mm
Szegnyereg-felvétel
MK 3
T-horony nagyság a síkszánon
12 mm
Motor-leadási teljesítmény S1 100 %
1,1 kW / 230 V
Motor-felvevő teljesítmény S6 40%
1,5 kW / 230 V
Marófeltét
Fúrás teljesítmény max.
20 mm
Homlokmaró max
63 mm
Szármaró max.
20 mm
Hatósugár
170 mm
Orsó-fordulatszám, fokozatmentes
50 - 2250 ford./perc
Orsófelvétel
MK 2
Elfordítható marófej
-90° -tól +90° -ig
Marófej - magasságbeállítás
260 mm
Motor-leadási teljesítmény S1 100 %
0,60 kW / 230 V
Motor-felvevő teljeítmény S6 40%
0,90 kW / 230 V
Gép méretei (Sz x Mé x Ma)*
1380 x 640 x 1020 mm
Kb. összsúly
298 kg
* alsó állvány nélkül
Tulajdonságok
- Elektronikus, fokozatmentes fordulatszám-szabályzás, ezáltal optimális a munkadarabhoz való igazodás
- Sorozatszerűen vonóorsóval automatikus hosszanti és keresztirányú előretoláshoz
- Prizmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt
- A Bernardo-standard szigorú előírásai szerint gyártva

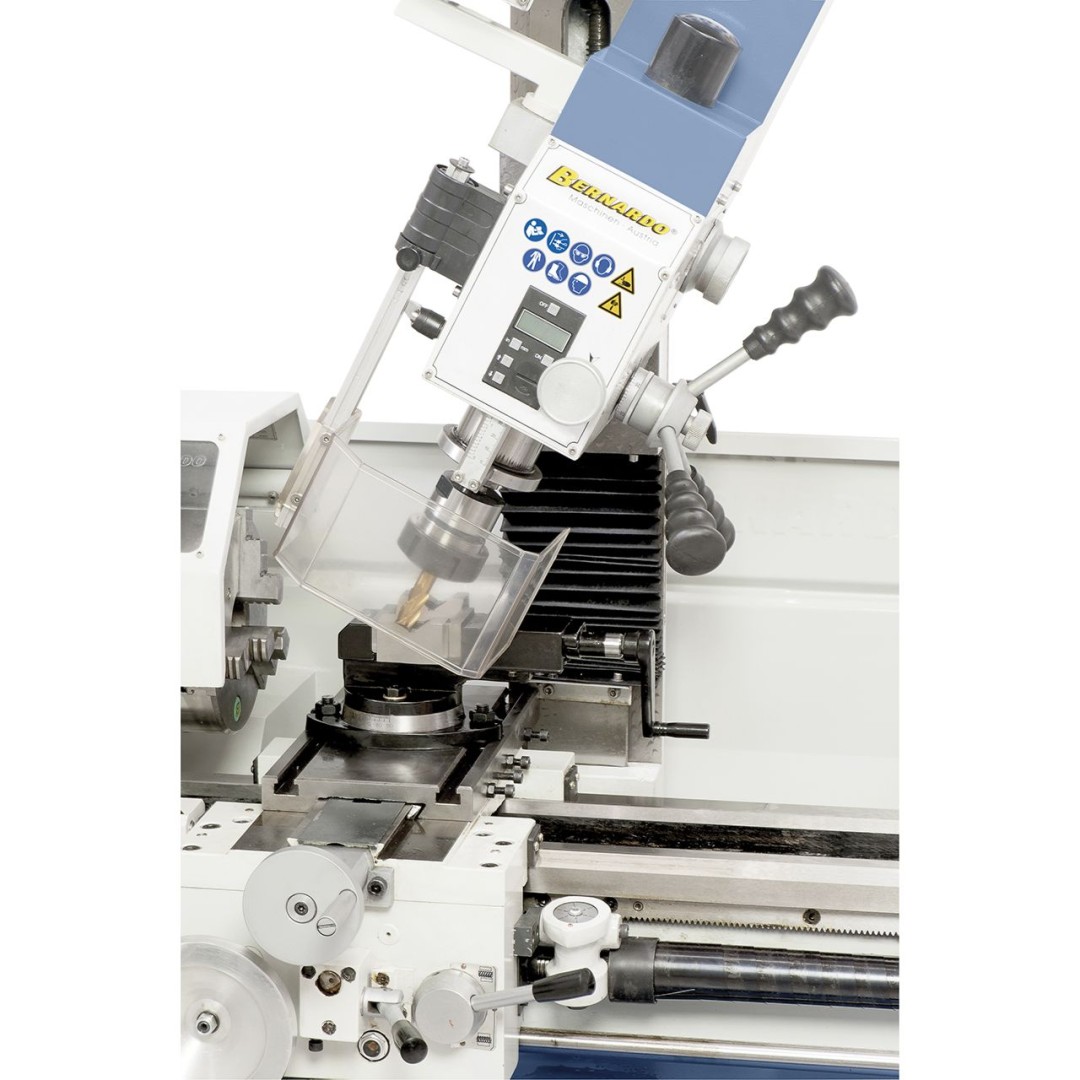

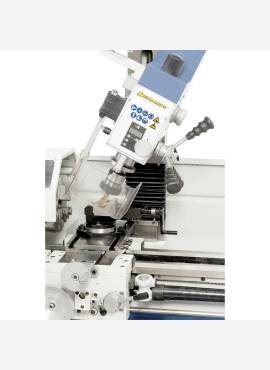

- Bővült alkalmazási terület az elfordítható marófej által
- Marófeltét digitális mutatóval szegnyereg-emelkedéshez és fordulatszámhoz
- Felsőszán x-tengely irányába eltolható
- Sorozatszerűen a maróorsó jobb-bal menetével
- Precíz szegnyereg-állítás marásnál kézi kerék segítségével
- Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához
Szállítási terjedelem

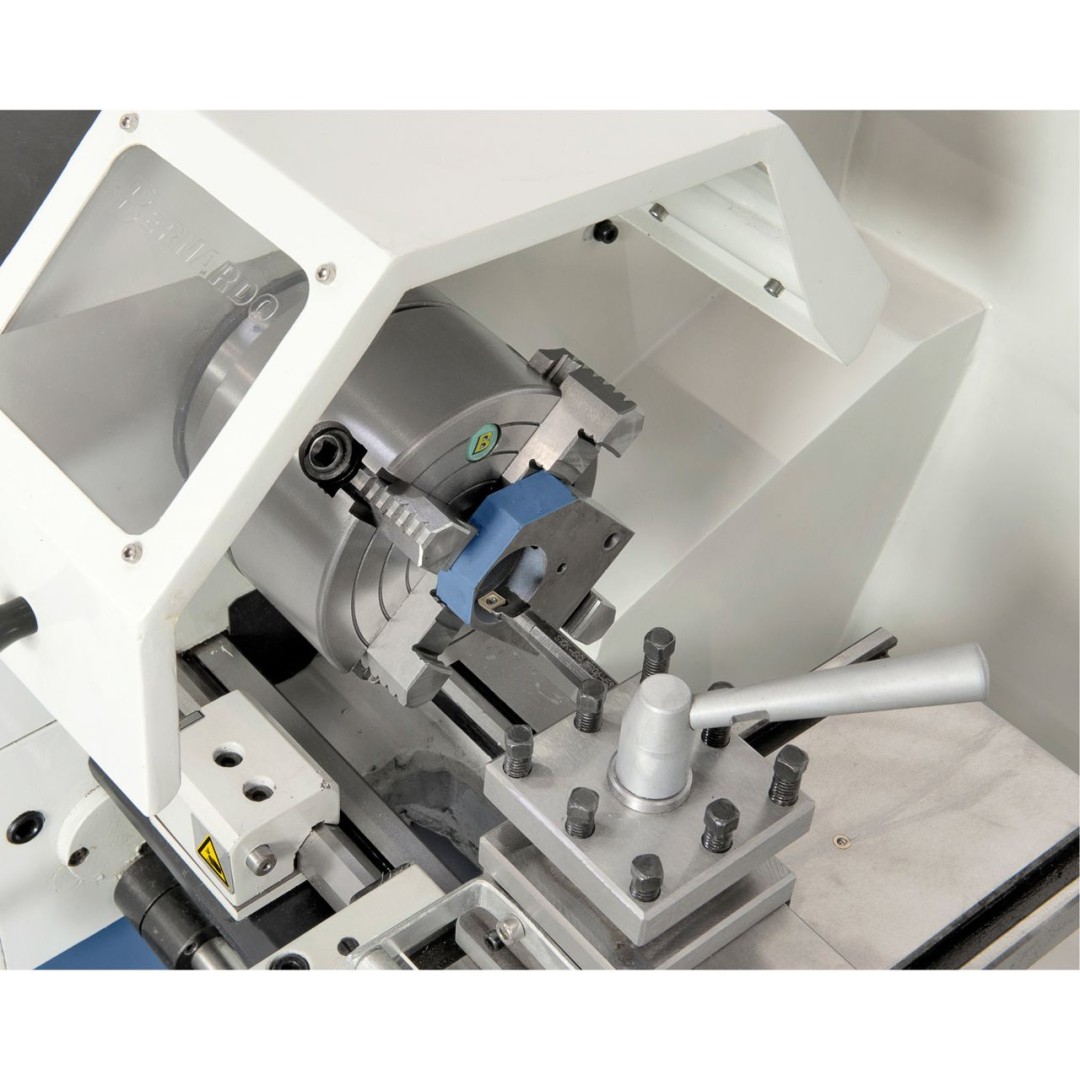

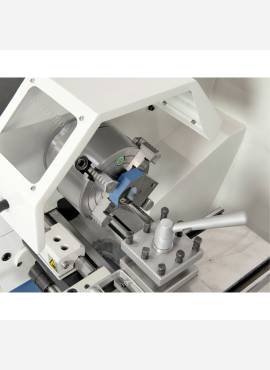

- 3-pofás tokmány DK11-160 mm
- Tokmánykarima 160 mm
- Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16
- Fúrótokmány-tüske MK 2 / B 16
- Szilárd pontozócsúcsok

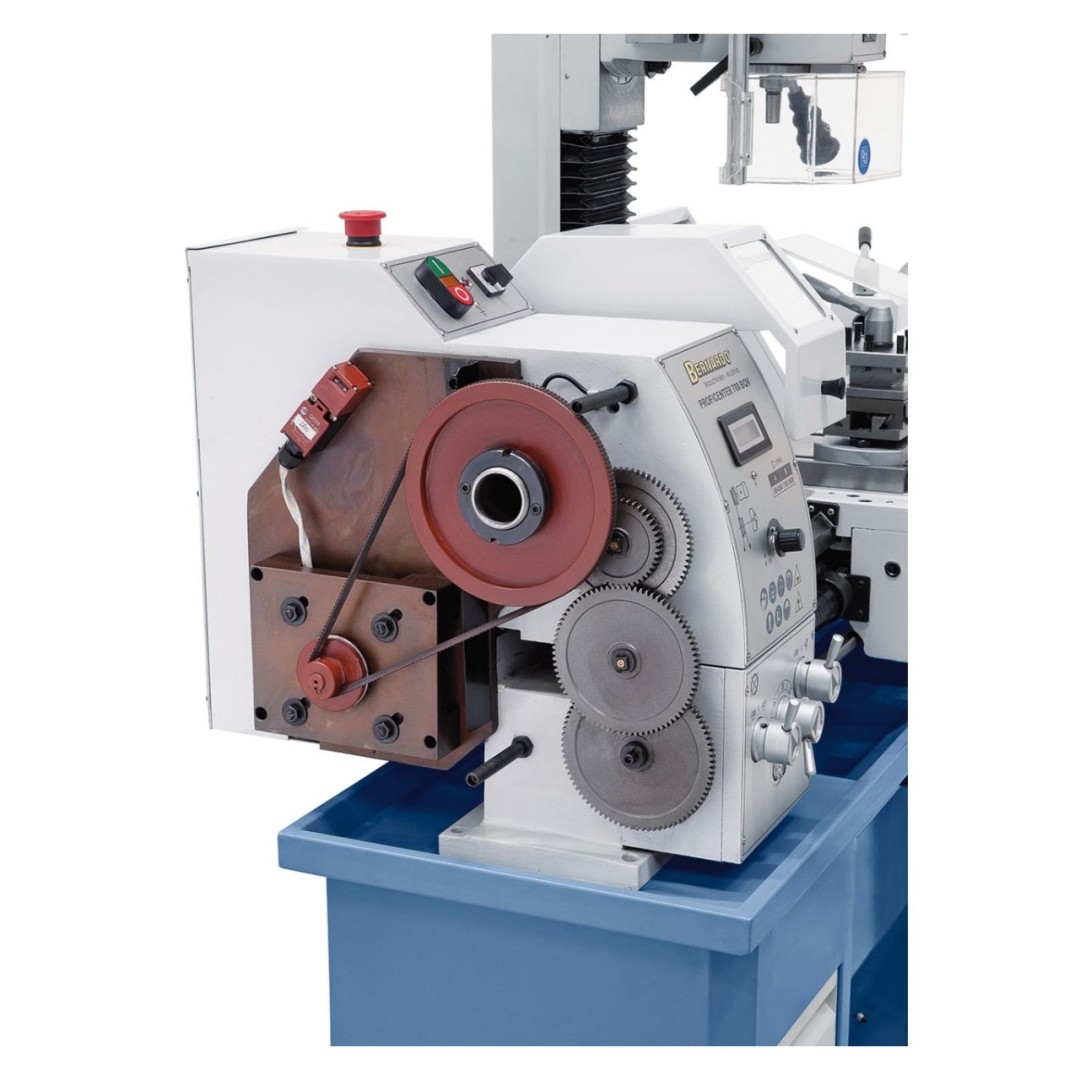

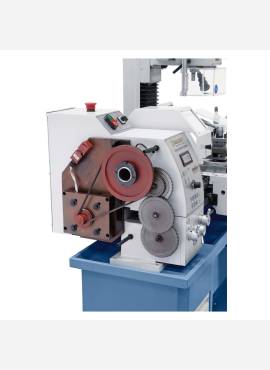

- Váltókerekek
- Négyes-szerszámtartó
- Csúszó kuplung
- Mikrométer hosszanti-ütköző
- Síkszán felsőszupporttal
- Szorítóorsó M 10
- Digitális szegnyereg-emelkedés mutató

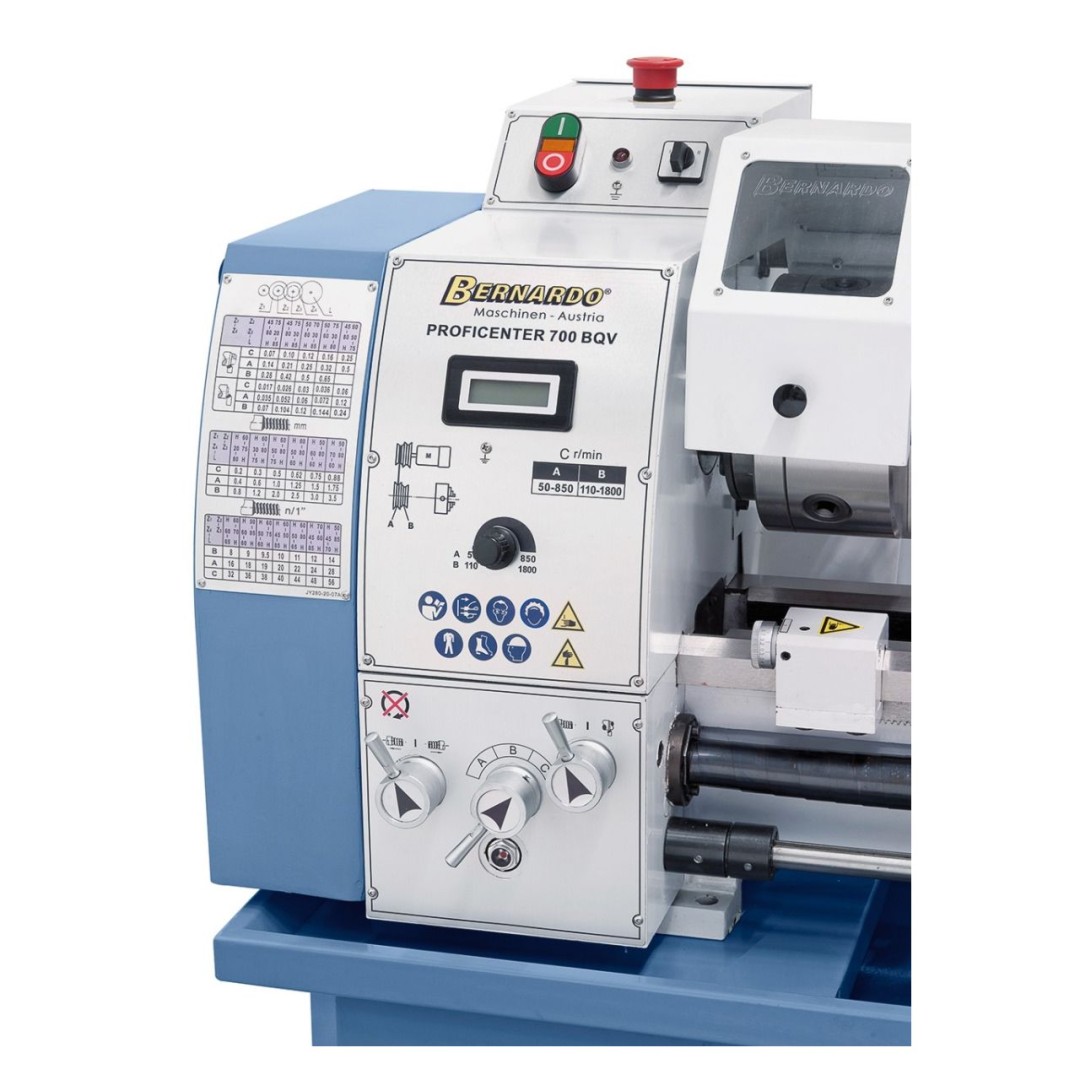

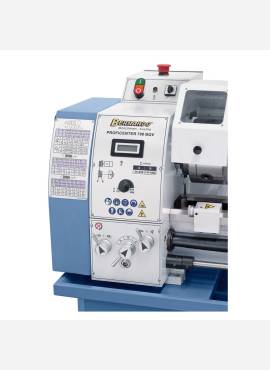

- Digitális fordulatszám-mutató
- Tokmányvédő
- Vezérorsó-burkolat
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- Tokmánykarima Profi(center) 700 BQV síktárcsa K72 / 160 mm (Nr: 03-1797)
- Tokmánykarima 160 mm pofás tokmányhoz DK 11 / DK 12 – 160 (Nr: 03-1799)
- Befogótárcsa Profi(center) 700 BQV (Nr: 03-1789)
- Rögzített lünetta Profi(center) 700 BWV / BQV (Nr: 03-1800)
- Együttfutó lünetta Profi(center) 700 BWV / BQV (Nr: 03-1805)
- Standard-4-pofás tokmány DK12-160 (Nr: 21-0803)
- Puha monoblokk-pofa DSJ-DK12-160 (Nr: 21-0866)
- Puha monoblokk-pofa DSJ-DK11-160 (Nr: 21-0853)
- Síktárcsa K72 – 160 (Nr: 21-5003)
- Együttfutó pontozócsúcs PC - MK 3 (Nr: 22-1002)
- Revolverfej MK 2, 3 állomással (Nr: 22-1068)
- Revolverfej MK 2, 4 állomással (Nr: 22-1069)
- Revolverfej MK 3, 6 állomással (Nr: 22-1071)
- Betétek revolverfejhez MK 3 (Nr: 22-1076)
- Gyorsváltó-szerszámtartó Bernardo modell, 20-es nagyság (Nr: 23-1056B)
- Váltótartó egyenes betéttel 20-es nagysághoz (Nr: 23-1059B)
- Szűkítő hüvely MK 3 / 2 (Nr: 24-1022)
- Gyorsszorító-fúrótokmány 1 - 16 mm / B 16 (Nr: 24-1082)
- Menetvágó-készülék Super M 5 - M 12 (Nr: 24-1096)
- Üzemi szerelés - gyorsváltó-tartó (Nr: 23-1092)
- Maró-szorítófogó tokmány ER 40 MK 2, 3 - 25 mm (Nr: 26-1005)
- Éltapintó jelzőfénnyel MK 2 (Nr: 32-1062)
- Vízszintes és függőleges kerekasztal RT 4 S (Nr: 27-1034)
- Precíziós gépsatu PS 50 (Nr: 28-2025)
- Gyorsszorító satu SP 55 (Nr: 28-2045)
- Szármaró TiN-bevont, 20 részes(Nr: 42-1020)
- HSS esztergavéső-szett, 12 mm, 8-részes (Nr: 44-1025)
- Esztergavéső-szett HM fordító-vágólapokkal 12 mm, 4-részes, inkl. fúrórúd (Nr: 44-2031)
- Esztergavéső-tétel HM fordító-vágólapokkal 12 mm, 6-részes inkl. fúrórúd (Nr: 44-2052)
- Esztergavéső-tétel HM fordítólapokkal 12 mm, 9-részes (Nr: 44-3084)
- Univerzális hűtőanyag-berendezés 10 liter-230 V (Nr: 51-1003)
- Állvány D6 Profi(center) 700 sorozathoz (Nr: 56-1061)
- Állvány D6 Deluxe (Nr: 56-1062)
- Állvány D8 Deluxe (Nr: 56-1064)
- Állvány D10 Deluxe Profi(center) 700-sorozathoz (Nr: 56-1074)
