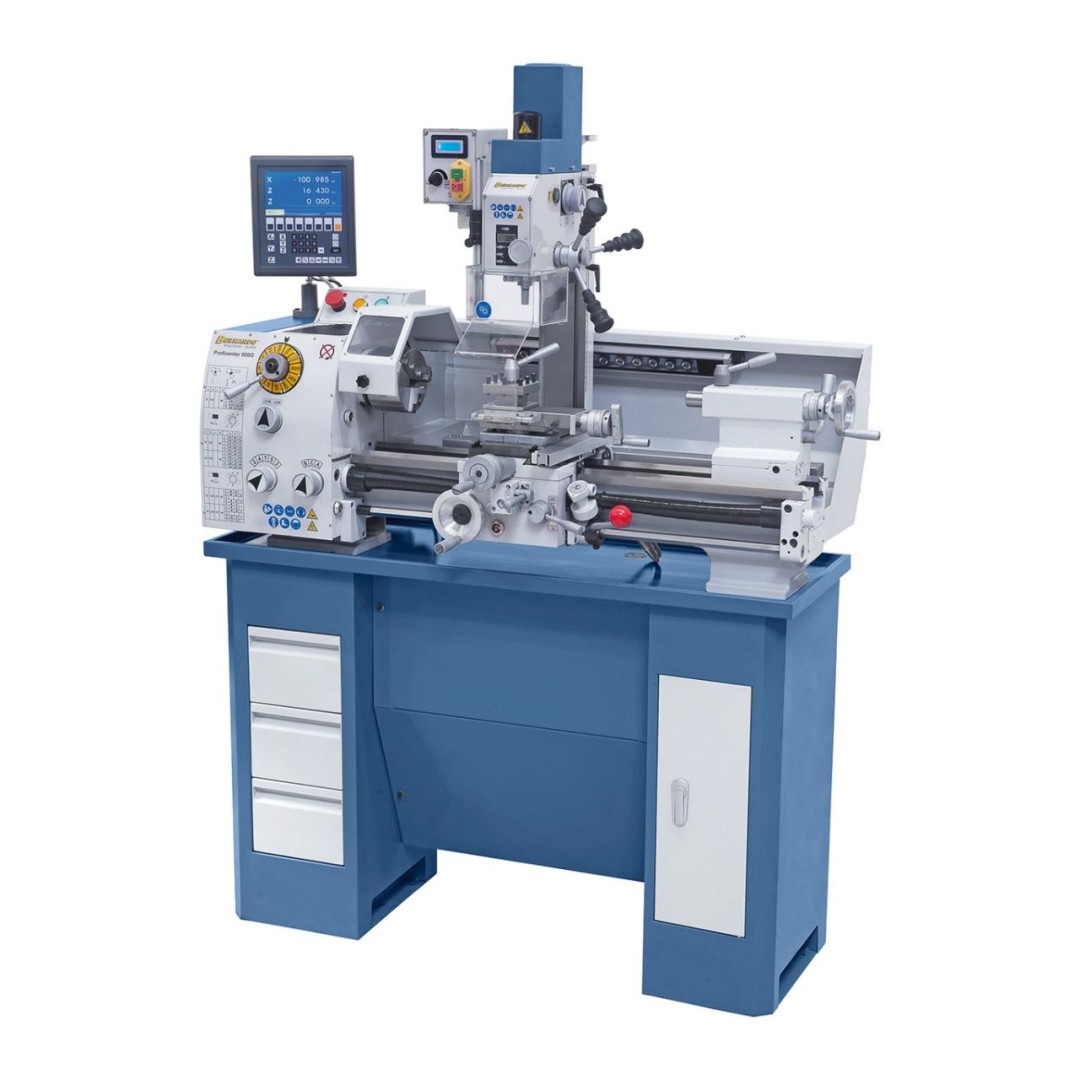

Proficenter 600 G / 400 V eszterga + 2-tengelyes-helyzetmutató ES-12 V
Vissza
550 - 1000 mm csúcstávolságig
A Proficenter 600 G megmunkáló központ alapfelszereltségéhez tartozik egy vezető- és húzóorsó menetvágáshoz, ill. az automatikus hosszanti és haránt előtoláshoz. A 12-fokozatú sebességváltómű lehetővé teszi a fordulatszámok gyors beállítását - így nincs szükség ékszíjváltásra. A gép alapfelszereltségben egy Bernardo digitális pozíciókijelzővel van ellátva.
Cikkszám:
03-1230
Eszterga
Csúcstávolság
600 mm
Csúcsmagasság
140 mm
Körmozgás átmérő a gépágyon
280 mm
Gépágy szélesség
150 mm
Orsófurat
26 mm
Orsófurat felfogása
MK 4
Fordulatszám tartomány
(12) 45 - 2000 ford./perc
Hosszelőtolás tartománya
0,044 - 0,437 mm/ford.
Síkelőretolás tartománya
0,022 - 0,218 mm/ford.
Metrikus menet
(30) 0,25 - 5 mm
Collmenet
(20) 6 - 96 menet/1“
Szegnyereg táv
110 mm
Szegnyereg felfogás
MK 2
Motor leadott teljesítménye S1 100%
0,75 kW / 400 V
Motor felvett teljesítménye S6 40%
1,0 kW / 400 V
Marófeltét
Fúrási teljesítmény acélban
16 mm
Homlokmaró max
50 mm
Szármaró max.
16 mm
Hatósugár
150 mm
Orsó fordulatszám, fokozatmentes
50 - 2250 ford./perc
Orsó felfogás
MK 2
Elfordítható marófej
-90°-tól +90°-ig
Marófej - magasságbeállítás
195 mm
Motor leadott teljesítménye S1 100%
0,50 kW / 230 V
Motor felvett teljesítménye S6 40%
0,75 kW / 230 V
Gép méretei (Sz x Mé x Ma)*
1220 x 700 x 910 mm
Súly kb.
265 kg
* alsó állvány nélkül
Tulajdonságok
- Egyszerű és gyors fordulatszám változtatás a kapcsolómű által
- Az orsó-orr körmozgásának nagy pontossága (≤ 0,009 mm) a precíziós kúpgörgős csapágy alapján
- Nagy húzóerejű hajtómotor a magas forgatónyomaték érdekében, 45 - 2000 ford/perc fordulatszám tartomány
- Sokoldalú alkalmazási lehetőség: finommechanikai szakembereknek, képzési- és oktatási műhelyekben, ...
- Az előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Szolid gépágy induktív edzett és csiszolt ágyvezetéssel
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására
- Sorozatszerűen vonóorsóval az automatikus hosszanti- és kereszt előretoláshoz

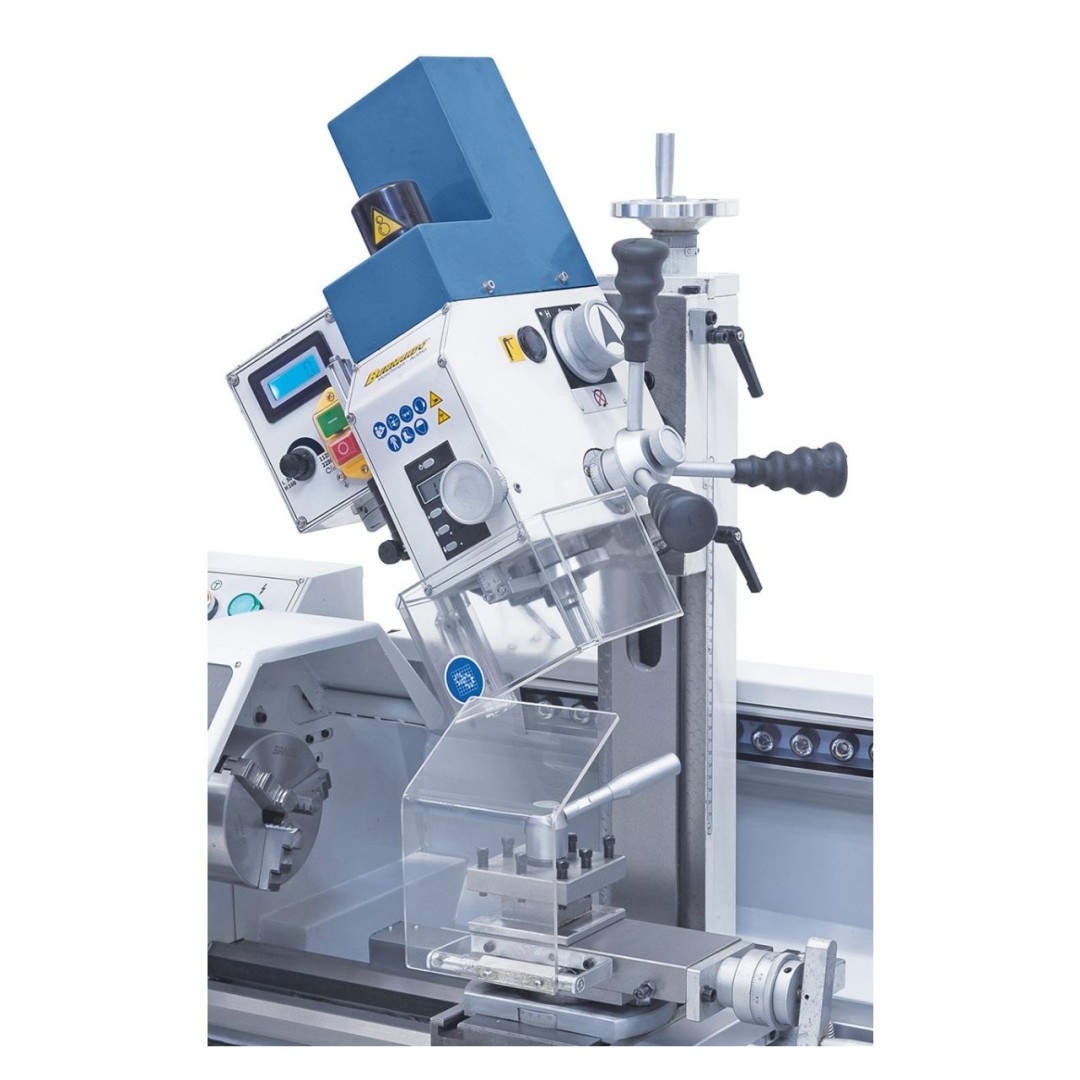

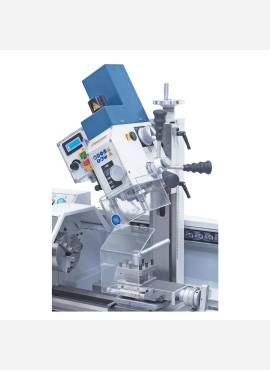

- Kétoldalt elfordítható marófej szögfúráshoz, élek marásához, stb.
- Sorozatszerűen a maróorsó jobb-bal menetével
- Precíz szegnyereg-állítás marásnál kézi kerék segítségével
Szállítási terjedelem

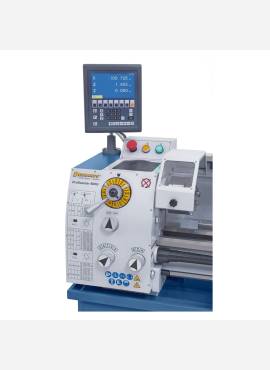

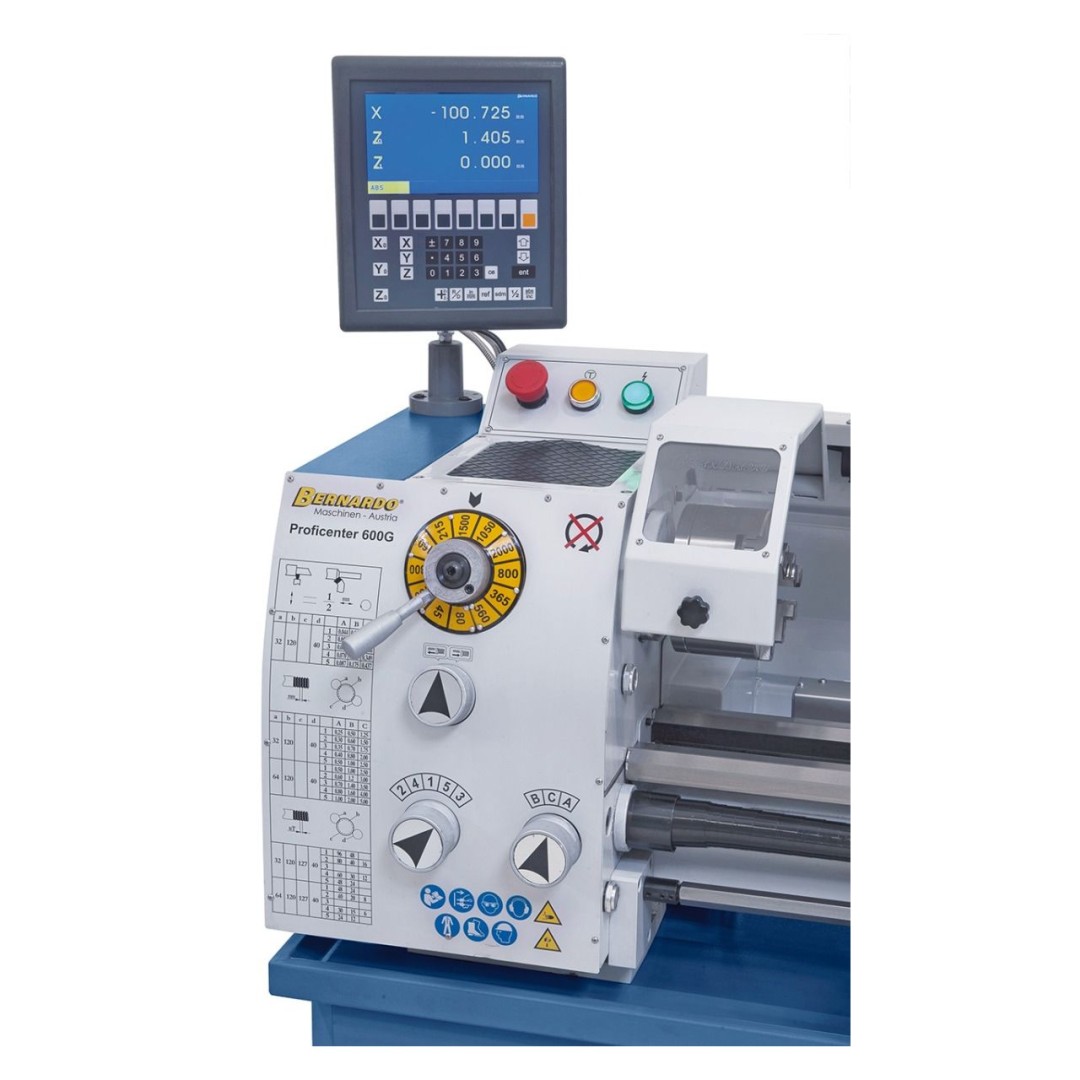

- 2-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány 125 mm
- Tokmánykarima 125 mm
- Fogaskoszorú-fúrótokmány 1 - 13 mm / B 16
- Fúrótokmány-tüske MK 2 / B 16
- Szilárd pontozócsúcsok
- Menetóra

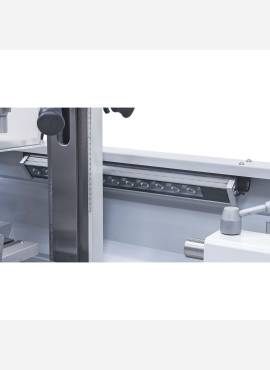

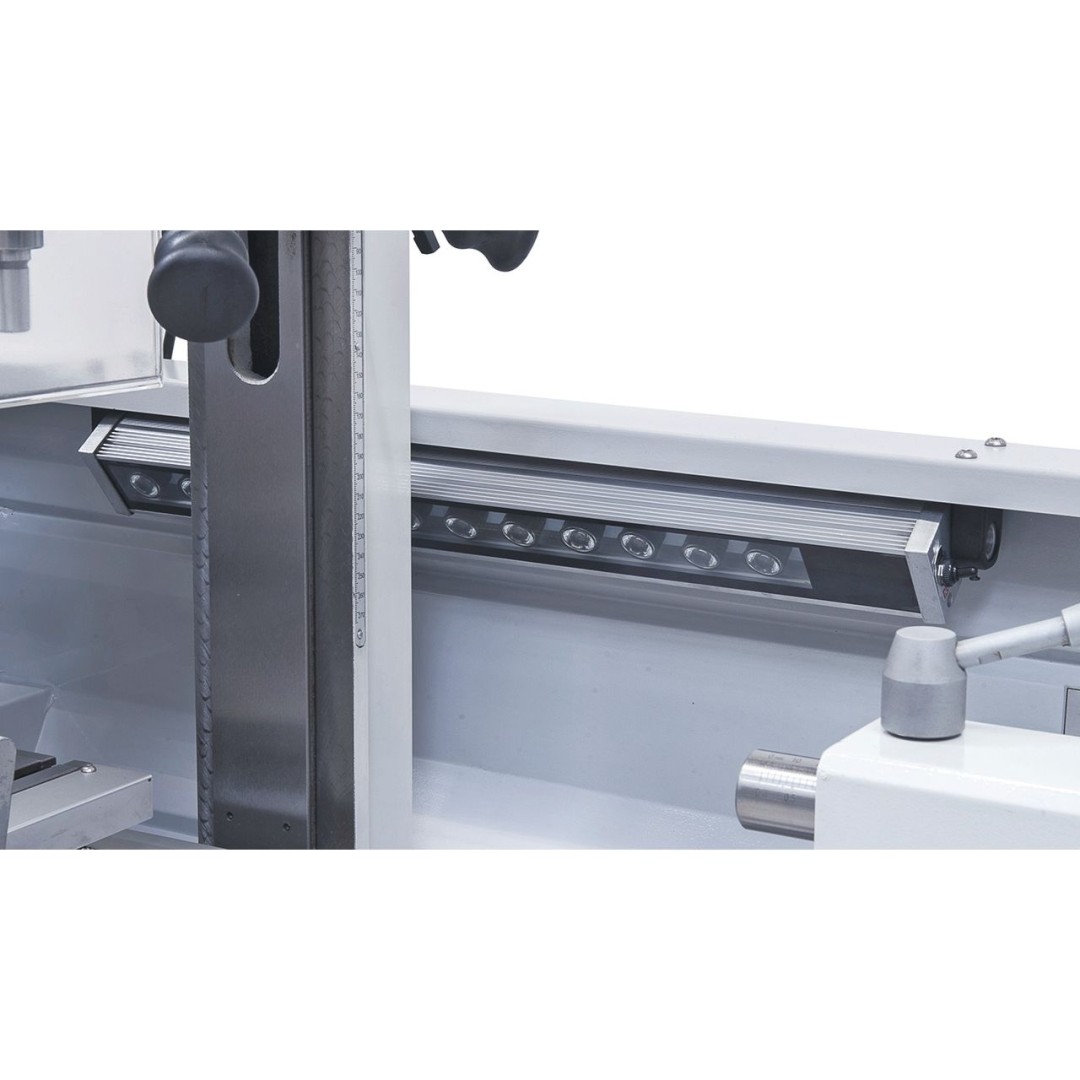

- LED-géplámpa
- Váltókerekek
- Négyes-szerszámtartó

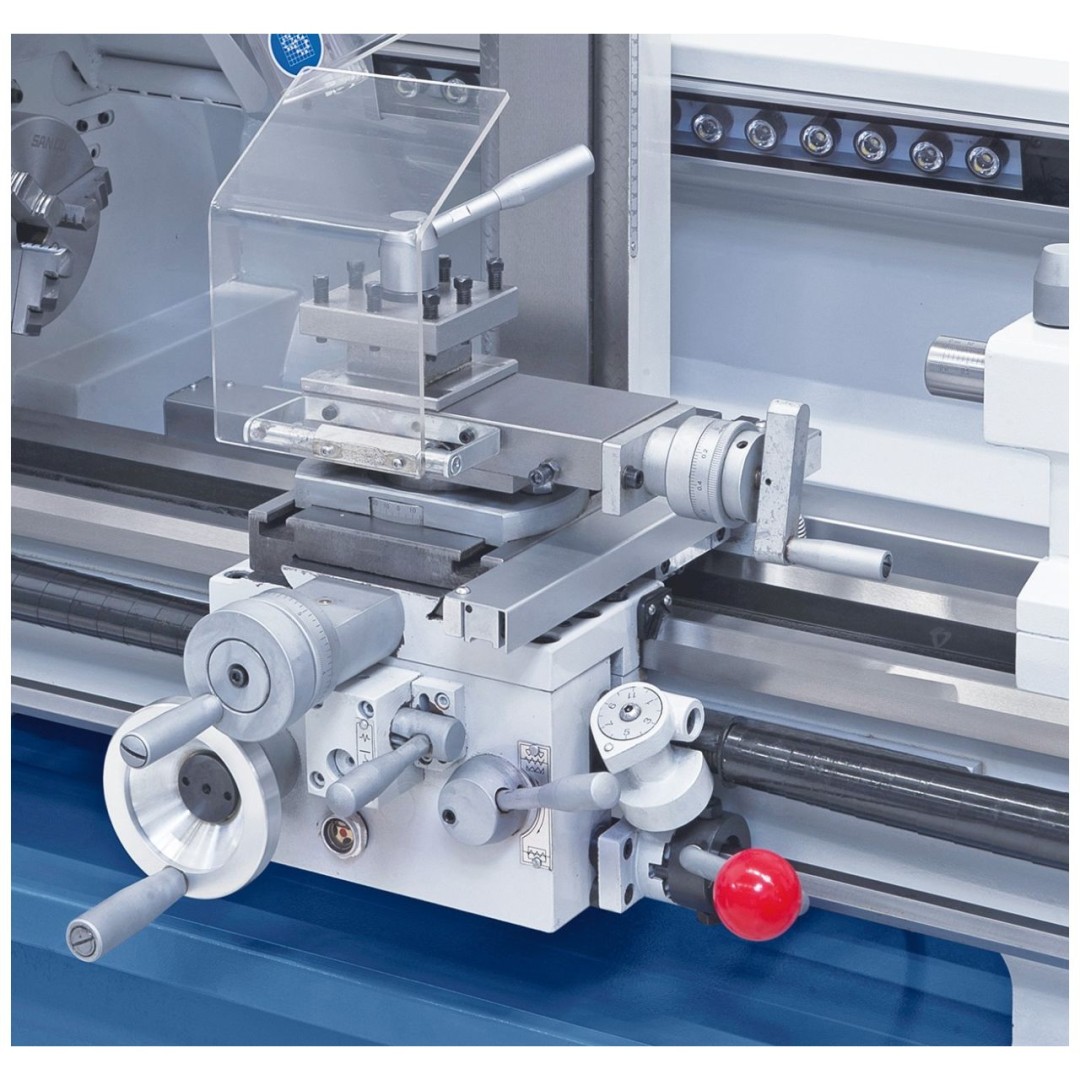

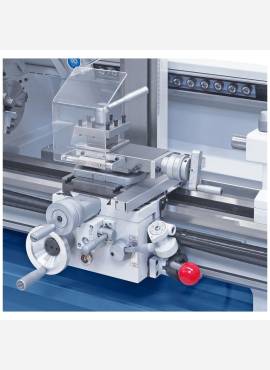

- Síkszán felsőszupporttal
- Digitális szegnyereg-emelkedés mutató
- Digitális fordulatszám-mutató
- Szorítóorsó M 10
- Tokmányvédő
- Vezérorsó-burkolat
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- 4-pofás tokmány DK12-125 (Nr: 21-0802)
- Puha monoblokk-pofa DSJ-DK12-125 (Nr: 21-0865)
- Síktárcsa K72-125 (Nr: 21-5002)
- Tokmánykarima Profi(center) 600 G / 650 G (Nr: 03-1752)
- Befogótárcsa 240 mm Profi(center) 600 G / 650 G (Nr: 03-1754)
- Rögzített lünetta Profi 600 G-hez (Nr: 03-1744)
- Együttfutó lünetta Profi 600 G-hez (Nr: 03-1745)
- Együttfutó pontozócsúcs típus PC - MK 2 (Nr: 22-1001)
- Együttfutó központozó-kúp MK 2 / 60 mm (Nr: 22-1050)
- Szorítófogó-tokmány 5C, Profi(center) 550 szériához + Profi 750 LZ (Nr: 22-1091)
- Szorítófogó-szett 5C (Nr: 22-1097)
- Gyorsváltó-szerszámtartó Bernardo modell, 20-es nagyság (Nr: 23-1056B)
- Üzemi szerelés - gyorsváltó-tartó (Nr: 23-1092)
- Esztergavéső-tétel HM fordító-vágólapokkal 12 mm (Nr: 44-2014)
- Esztergavéső-tétel HM fordítólapokkal 12 mm, 9-részes (Nr: 44-3084)
- Revolverfej MK 2, 6 állomással (Nr: 22-1070)
- Betétek Revolverfejhez MK 2 (Nr: 22-1075)
- Vízszintes és függőleges kerekasztal RT 4 S (Nr: 27-1034)
- Szármaró 4 - 16 mm, 7-részes (Nr: 42-1005)
- Maró-szorítófogó tokmány szett ER 25, MK 2, 3-16 mm, 8 részes (Nr: 26-1002)
- Precíziós gépsatu PS 50 (Nr: 28-2025)
- Szármaró TiN-bevont 3 - 12 mm, 12 részes (Nr: 42-1019)
- Állvány Deluxe Profi 600 G-hez (Nr: 56-1078)
