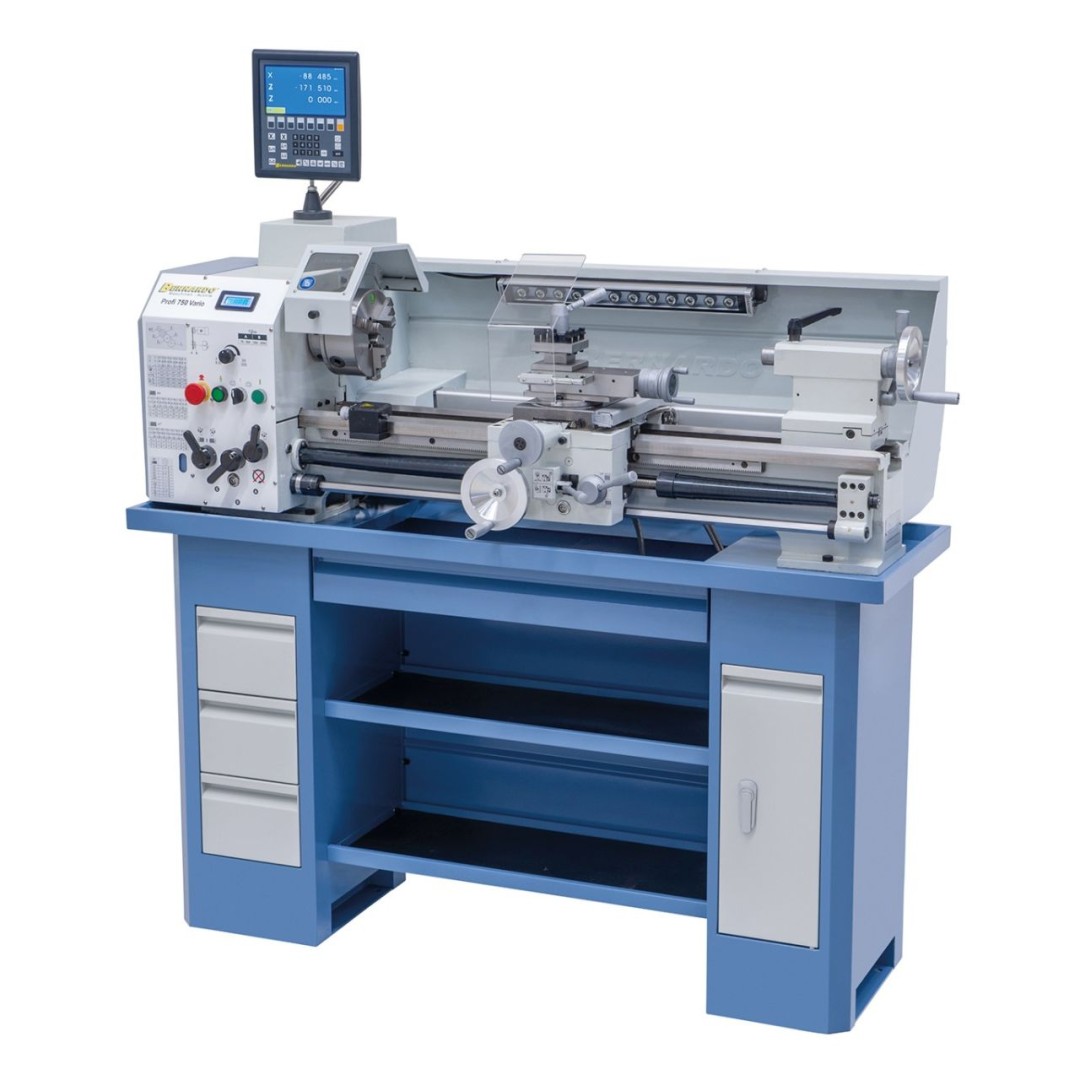

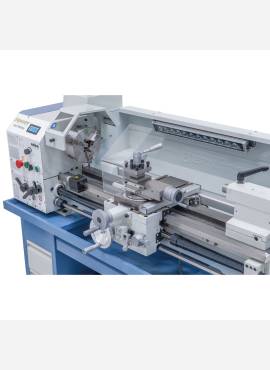

Profi 750 Vario eszterga / 400 V + 2-tengelyes digitális kijelző ES-12 V
Vissza
550 - 1000 mm csúcstávolságig

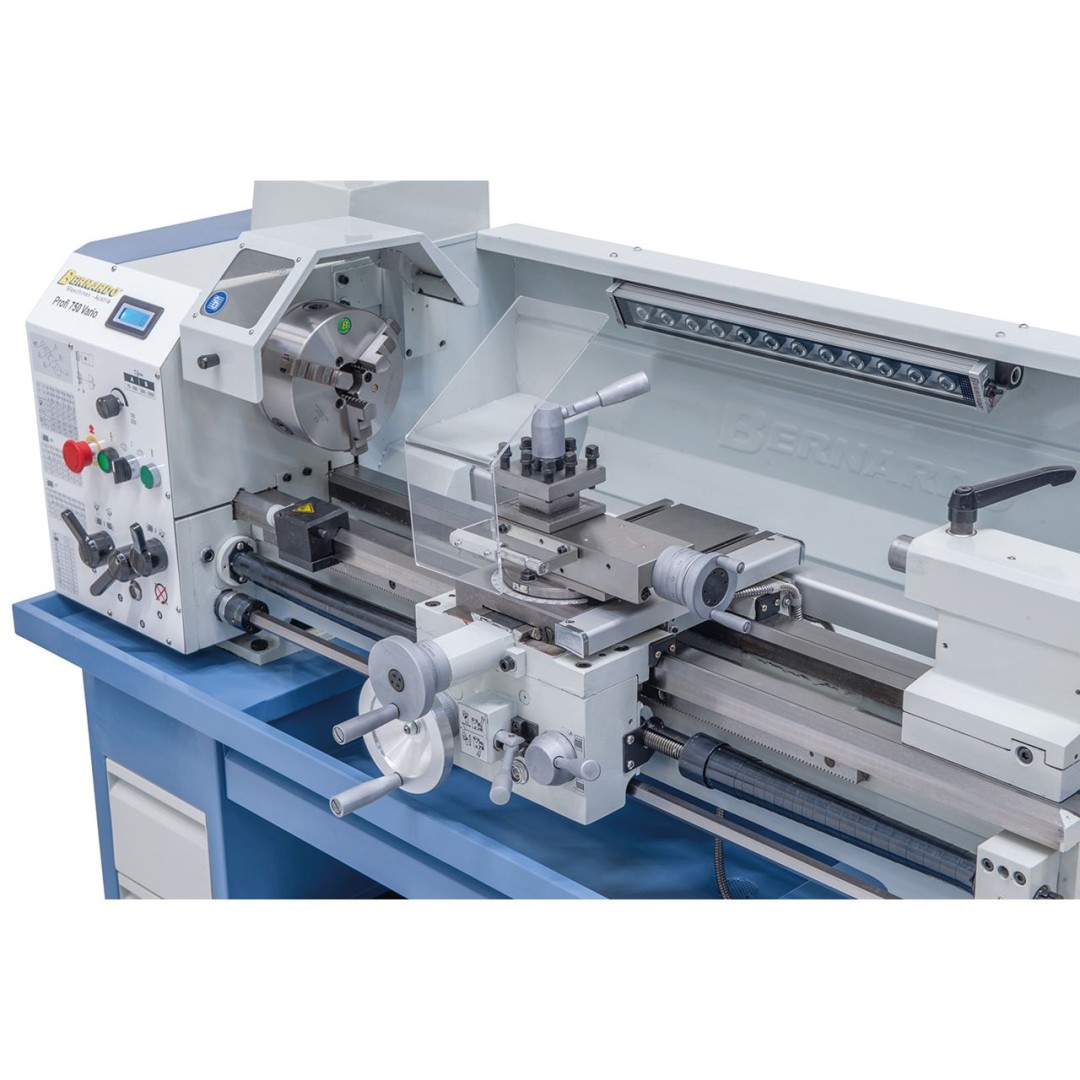

A Profi 750 Vario esztergagép gazdag alapfelszereltsége által (pl. frekvenciaváltós váltóáramú motor, P5 minőségű főorsó-csapágyazás, mikrométeres hosszanti ütköző, csúszó tengelykapcsoló, LED-es gépmegvilágítás, ...) ideális gép igényes felhasználó számára. A gyártási idők csökkentéséhez ez a modell egy 2 tengelyes digitális kijelzővel is szállítható.
Cikkszám:
03-11793
Csúcstávolság
750 mm
Csúcsmagasság
140 mm
Átfordulóátmérő az ágy fölött
280 mm
Orsófurat
38 mm
Orsófelvétel
DIN 55029, D1-4
Fordulatszám tartomány, fokozatmentes
75 – 500 / 300 – 2000 ford./perc
Hosszelőtolás tartománya
(15) 0,07 – 1,0 mm/ford.
Síkelőretolás tartománya
(15) 0,017 – 0,25 mm/ford.
Metrikus menet
(18) 0,2 – 3,5 mm
Collmenet
(21) 8 - 56 menet/1“
Szegnyereg táv
90 mm
Szegnyereg felfogás
MK 3
Motor leadott teljesítménye S1 100%
1,5 KW / 400 V
Motor felvett teljesítménye S6 40%
2,2 kW / 400 V
Gép méretei (Sz x Mé x Ma)*
1400 x 730 x 520 mm
Súly kb
220 kg
* alsó állvány nélkül
Tulajdonságok
- Váltakozó áramú motor frekvenciaváltóval a nagyobb teljesítményhozamért és a magas forgatónyomatékért
- Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálásához
- Sorozatszerűen fokozatmentes fordulatszám-szabályzással, a
- beállított fordulatszám egy digitális mutatóról leolvasható
- Sokoldalú alkalmazási lehetőség: finommechanikai szakembereknek, képzési- és oktatási műhelyekben, ...
- Az előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Optimálisan alkalmas acél, vasmentes- és műanyagok megmunkálására
- Prizmás gépágy nagy felfekvési felülettel, induktív edzett és csiszolt
- Precíz orsótámasztás két beállítható precíziós kúpgörgős csapággyal
- Az orsó-orr körmozgásának nagy pontossága – kevesebb mint 0,009 mm
- Könnyen kezelhető, stabil gépek vezér- és vonóorsóval
Szállítási terjedelem

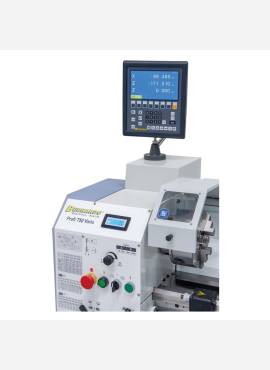

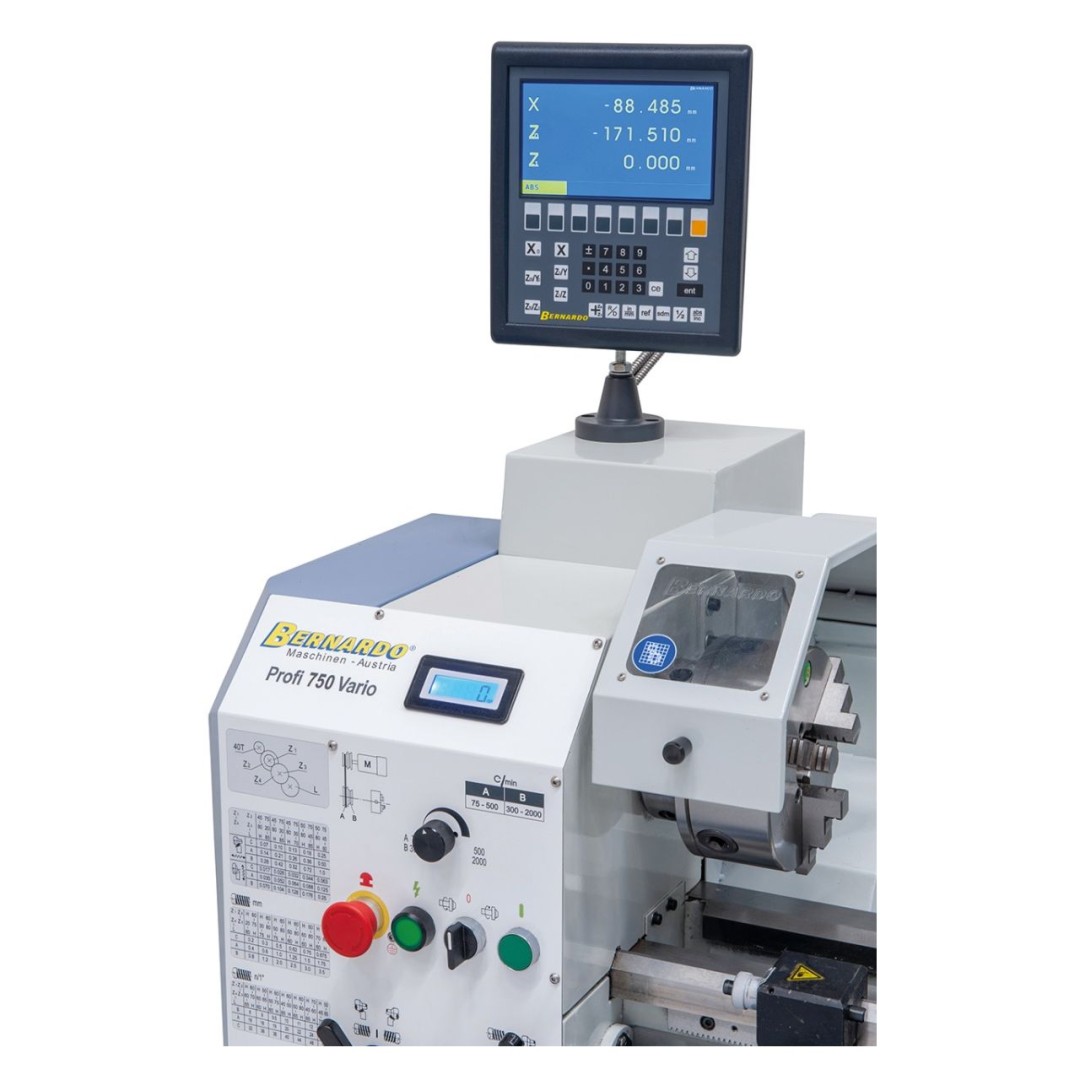

- 2-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány DK11-160 mm / D4
- Szilárd pontozócsúcsok

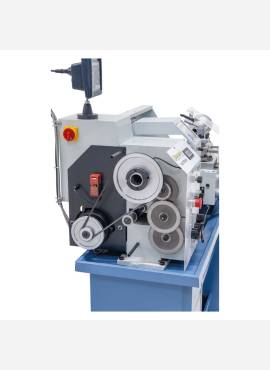

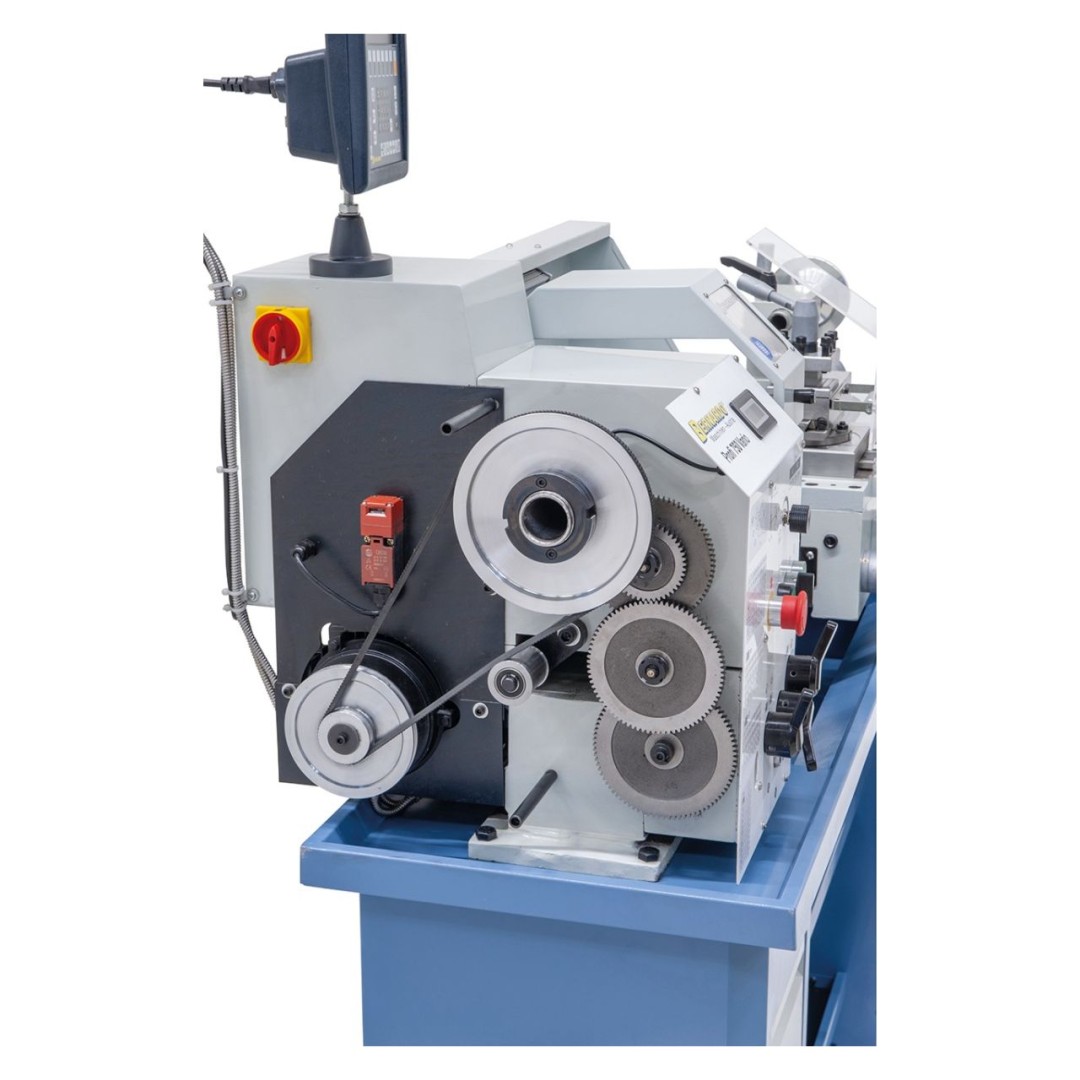

- Váltókerekek
- Négyes-szerszámtartó
- Csúszó kuplung
- Mikrométer hosszanti-ütköző

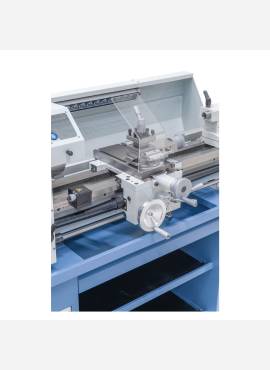

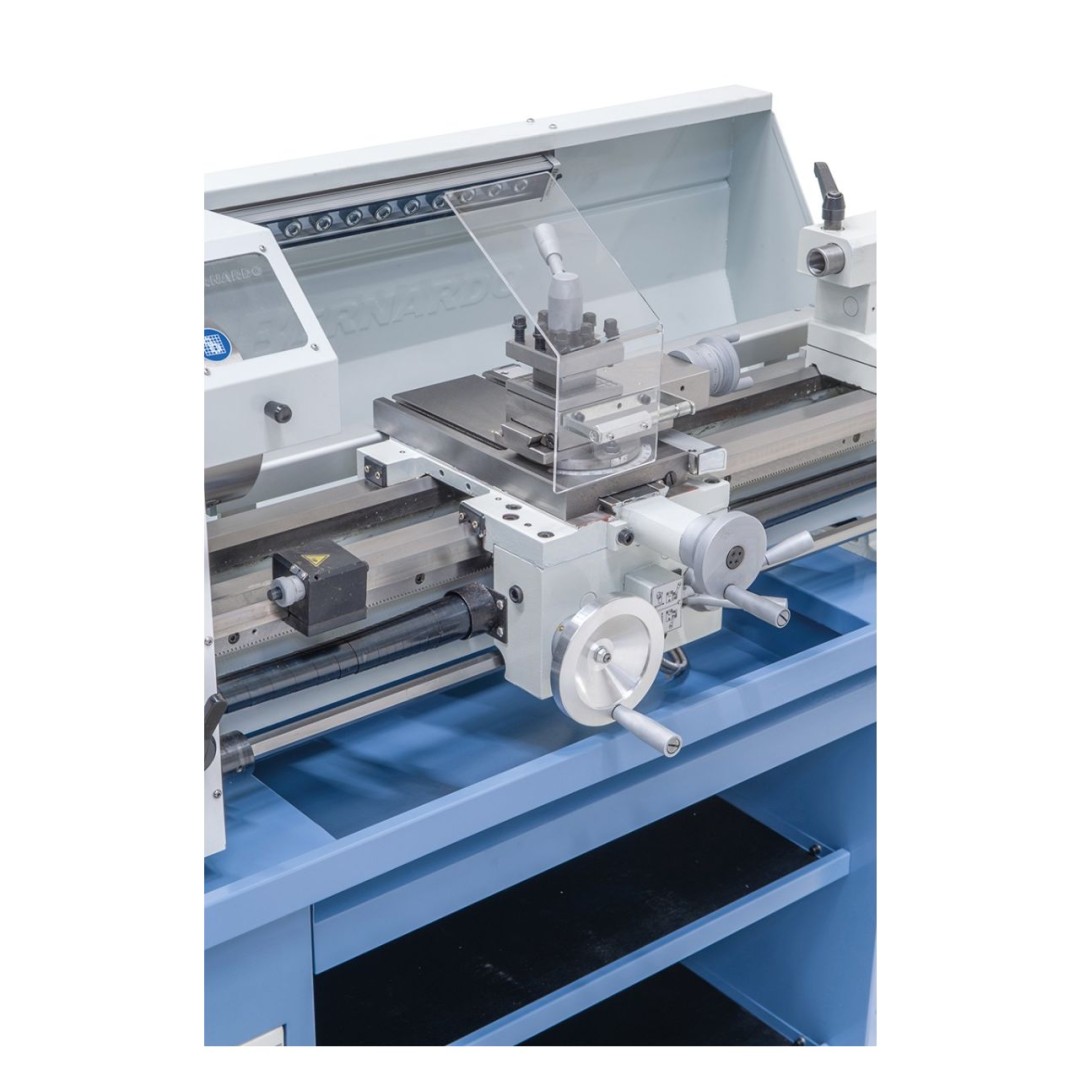

- Síkszán felsőszupporttal
- Frekvenciaváltó
- Digitális fordulatszám-mutató
- LED-géplámpa
- Tokmányvédő
- Forgácshátfal
- Orsóburkolat
- Alkalmazási szerszám
Szállítható külön tartozék
- 4-pofás tokmány DK12-160/D4 (Nr: 21-0832)
- Puha monoblokk-pofa DSJ-DK11-160 (Nr: 21-0853)
- Puha monoblokk-pofa DSJ-DK12-160 (Nr: 21-0866)
- Síktárcsa 160/D4 (Nr: 21-5058B)
- Együttfutó lünetta Profi 750 Vario (Nr: 03-16740)
- Rögzített lünetta Profi 750 Vario (Nr: 03-1674)
- Együttfutó pontozócsúcs PC - MK 3 (Nr: 22-1002)
- Együttfutó pontozócsúcs SMA - MK 3 (Nr: 22-1041)
- Együttfutó központozókúp MK 3 - 100 mm (Nr: 22-1055)
- Szorítófogó-tokmány 5C, D1-4 (Nr:22-1095)
- Szorítófogó-szett 5C (Nr: 22-1097)
- Gyorsváltó-szerszámtartó Bernardo modell, 20-es nagyság (Nr: 23-1056B)
- Üzemi szerelés - gyorsváltó-tartó (Nr: 23-1092)
- Esztergavéső-tétel HM-fordítólapokkal 12 mm, 9-részes (Nr:44-3084)
- Revolverfej MK 2, 3 állomással (Nr: 22-1068)
- Univerzális hűtőanyag-berendezés 10 liter-230 V (Nr: 51-1003)
- Univerzális hűtőanyag-berendezés műanyag-tartállyal 10 Liter - 400 V (Nr: 51-1004)
- Állvány D13 Deluxe Profi 750 Vario (Nr: 56-1054)
- Állvány D14 Deluxe Profi 750 Vario (Nr: 56-10540)
