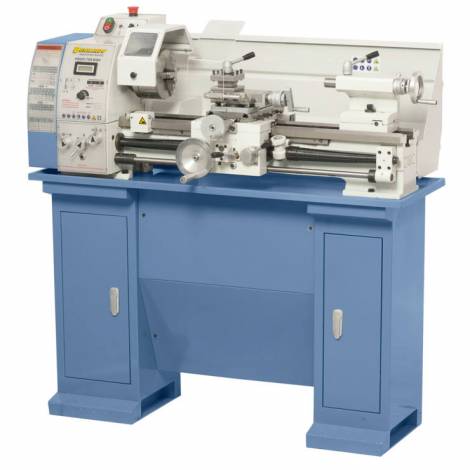

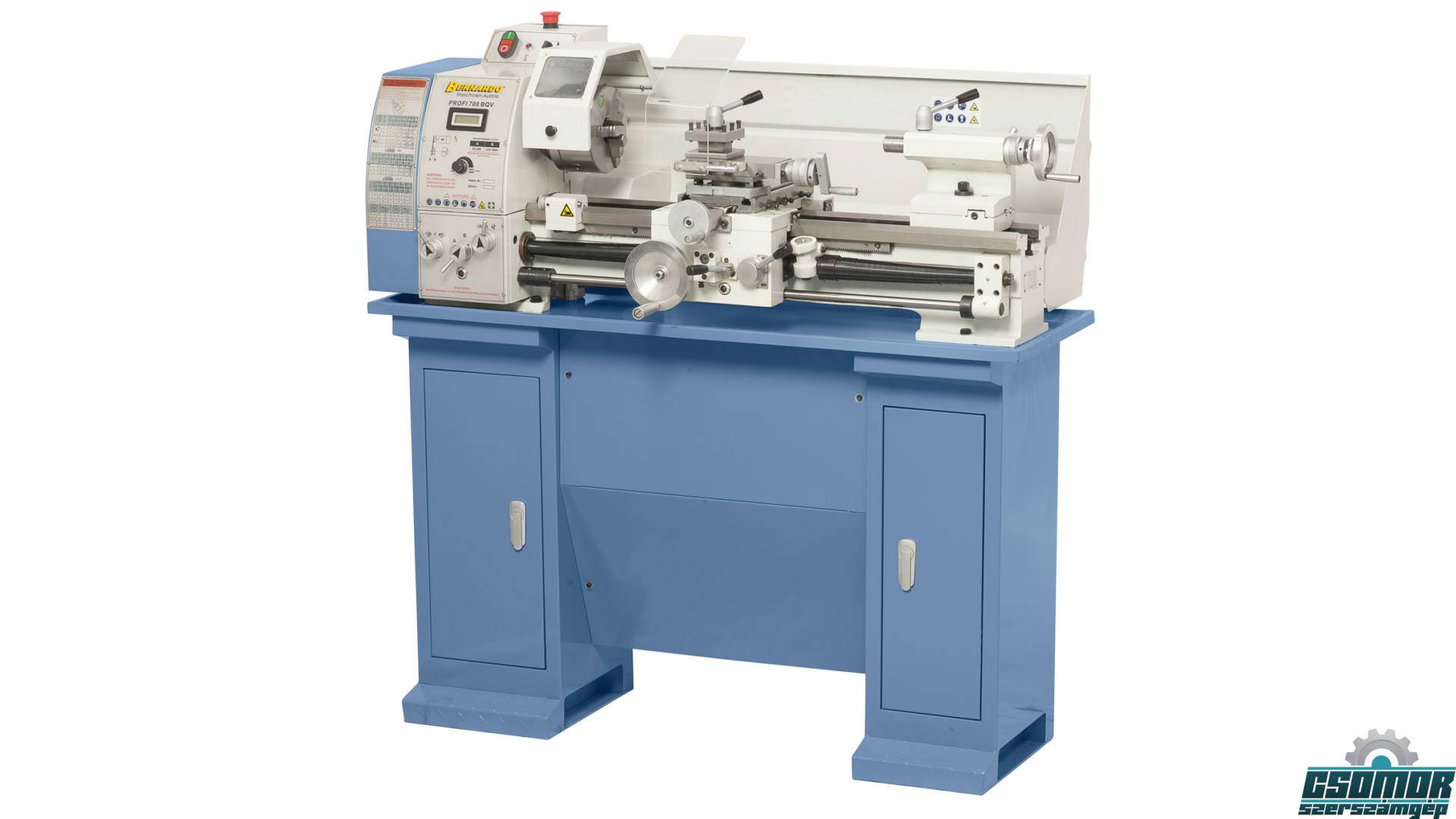

Profi 700 BQV esztergagép
Vissza
550 - 1000 mm csúcstávolságig
A Profi 700 BQV Vario-esztergagépet szerszámgyártási pontosság szerint gyártják. Az elektronikusan beállítható fordulatszám leolvasása kényelmesen egy digitális mutató által történik a hajtóműfejen. Ennek a modellnek a különlegessége ezenkívül a nagy hosszanti-előretolási tartomány 14 szabadon választható előretolással, valamint a sorozatszerű síkelőretolás. A gyártási idők lecsökkentésére ez a modell egy 2-tengelyes-helyzetmutatóval szállítható.
Cikkszám:
03-1172
Gyártó:
BERNARDO
Csúcstávolság
700 mm
Csúcsmagasság
140 mm
Körmozgás-átmérő gépágyon
280 mm
Orsófurat
38 mm
Felvétel az orsófuratban
MK 5
Fordulatszám tartomány, fokozatmentes
50 - 850 / 110 - 1800 ford./perc
Hosszanti előretolási tartomány
(14) 0,07 - 0,65 mm/ford.
Síkelőretolási tartomány
(11) 0,03 - 0,12 mm/ford.
Metrikus menet
(18) 0,2 - 3,5 mm
Collmenet
(21) 8 - 56 Gg/1"
Szegnyereg táv
85 mm
Szegnyereg felvétel
MK 3
Motor-leadási teljesítmény S1 100%
1,1 kW / 230 V
Motor-felvevő teljesítmény S6 40%
1,5 kW / 230 V
Gép méretei (Sz x Mé x Ma)*
1380 x 640 x 500 mm
Kb. súly
235 kg
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen elektronikus fokozatmentes fordulatszám-szabályzással

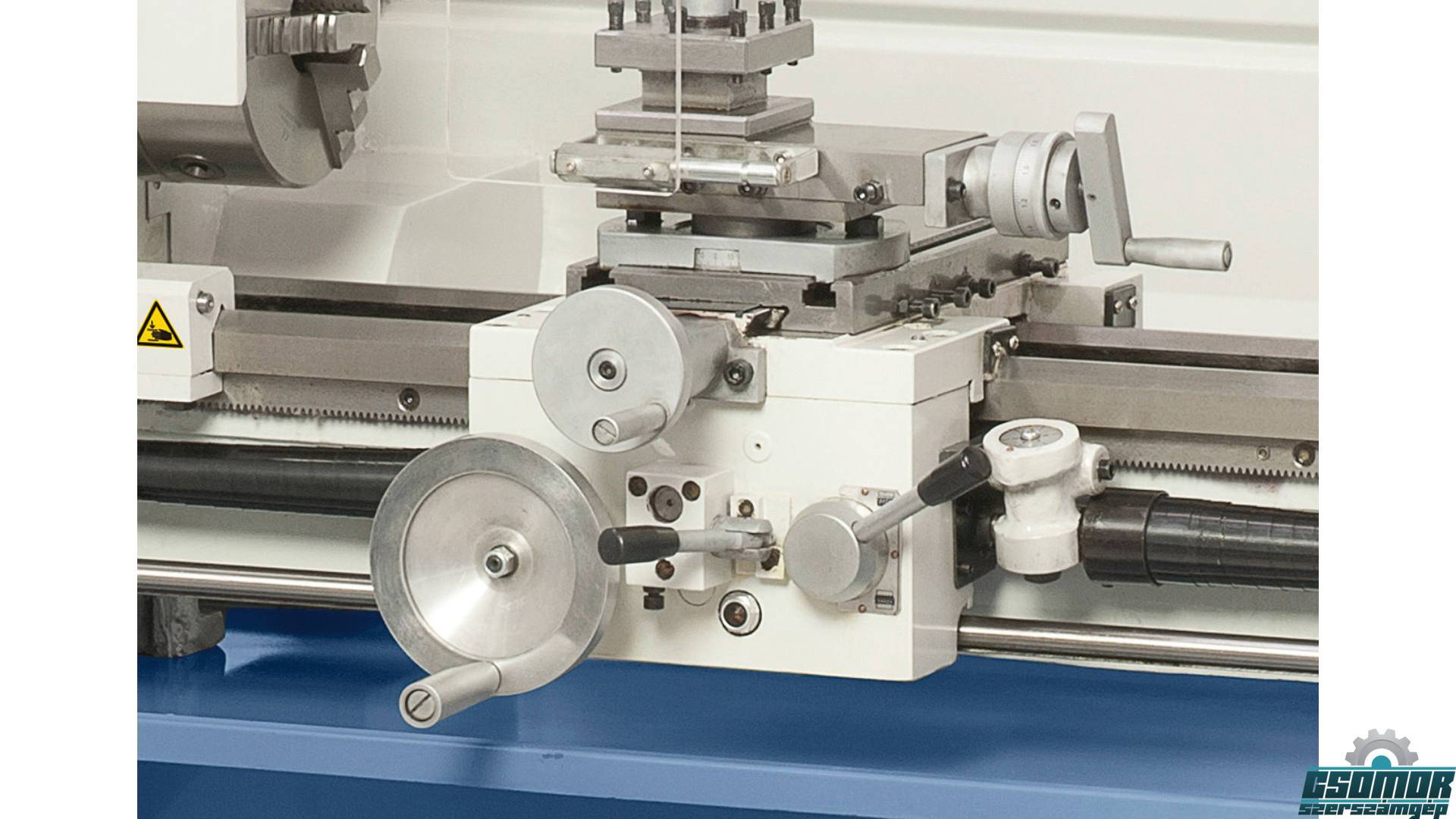

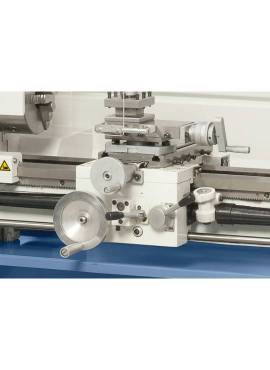

- Sorozatszerűen vonóorsóval az automatikus hosszanti- és keresztelőretoláshoz
- Termofelügyelő inkl. jelzőlámpával védi a motort a túlterheléstől
- Az orsó-orr körmozgásának nagy pontossága (≤ 0,009 mm) a precíziós csapágy alapján
- Szolid gépágy induktív edzett és csiszolt ágyvezetéssel
- Sorozatszerűen vezérorsóval menetvágáshoz
- A kapcsolási alkotóelemek felhasználóbarát elhelyezése
- Nyeregszeget kúpesztergáláshoz el lehet tolni
- Erőátvívő hajtómotor, hosszabb üzemeltetés esetén is
- Eltolható felsőszán x-tengely irányába
- Vezetések ékvezetők által hézagmentesen utánállíthatók
- Sorozatszerűen 38 mm-es orsófurattal
Szállítási terjedelem
- 3-pofás tokmány DK11-160 mm
- Tokmánykarima 160 mm
- Szilárd pontozócsúcsok

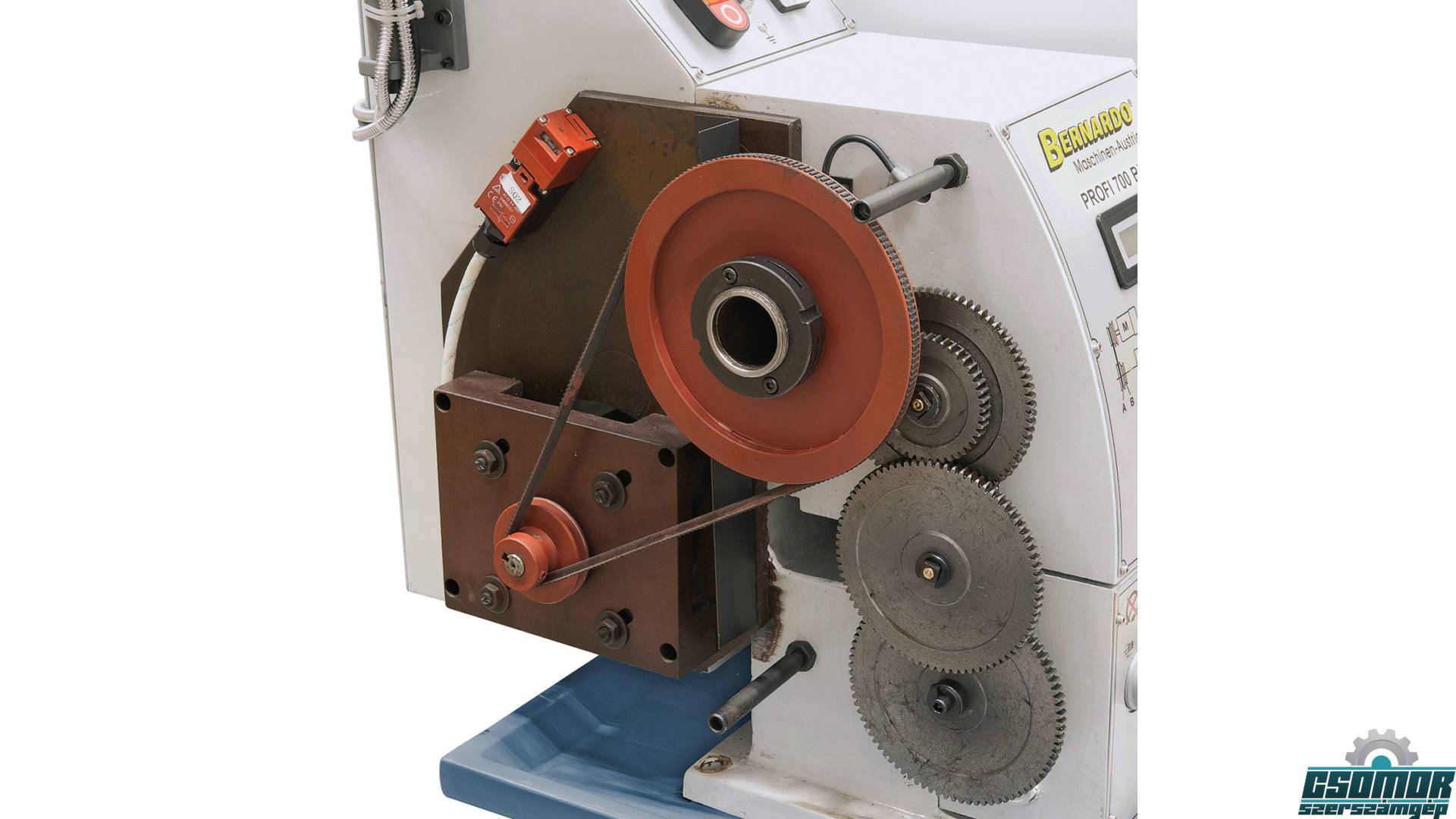

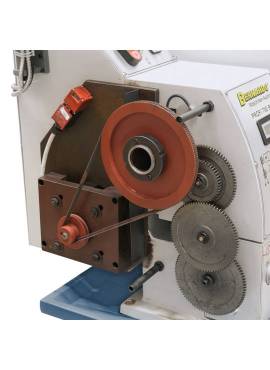

- Váltókerekek
- Négyes-szerszámtartó
- Csúszókuplung
- Mikrométer hosszanti-ütköző
- Síkszán felsőszupporttal

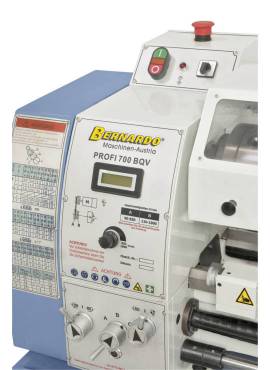

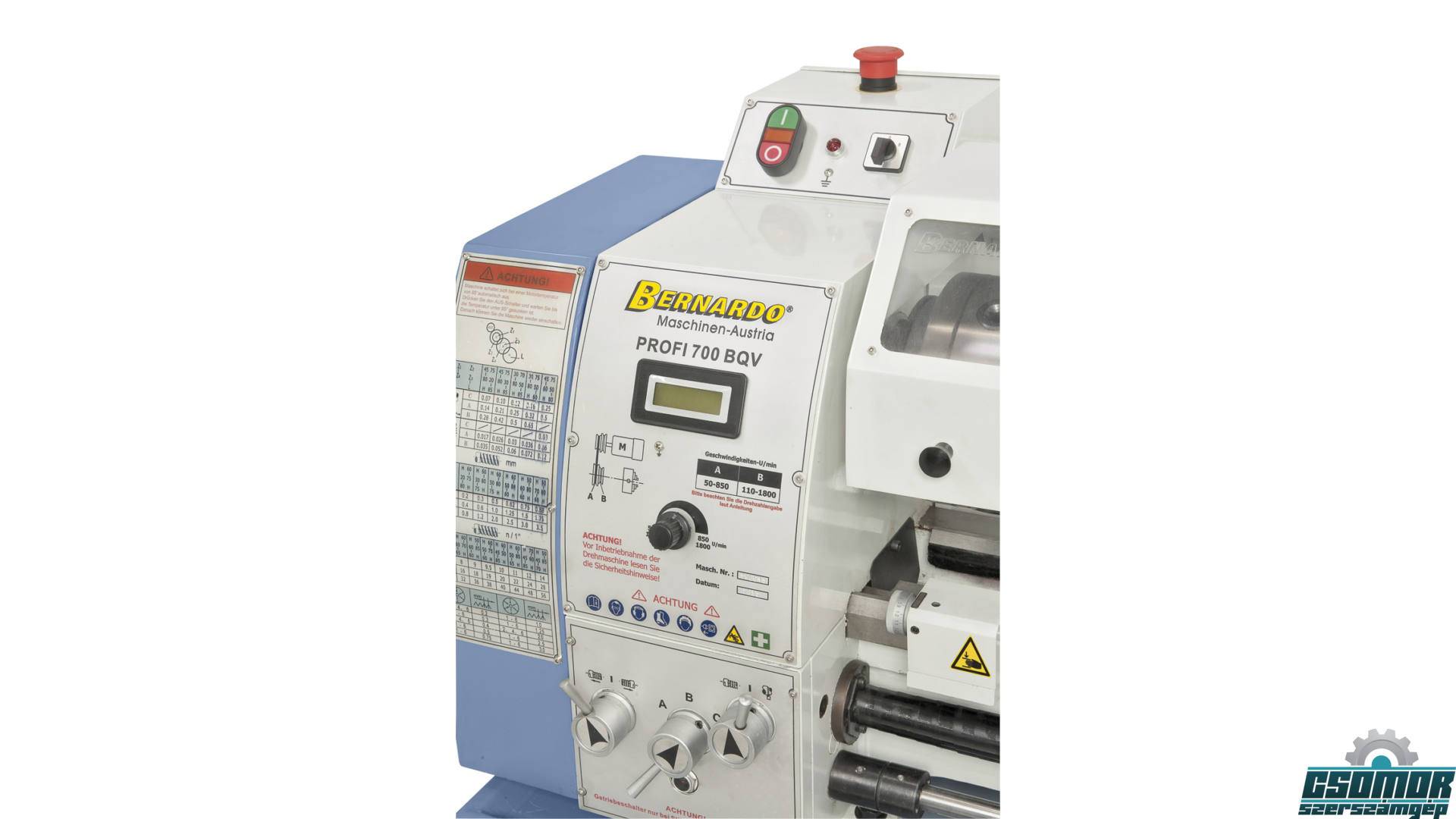

- Digitális fordulatszám-mutató
- Menetóra
- Tokmányvédő
- Forgácshátfal
- Orsóburkolat
- Alkalmazási szerszám
