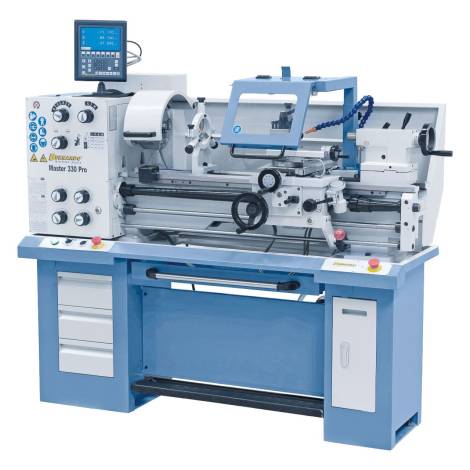

Master 330 Pro háromtengelyes digitális mutatóval univerzális eszterga
Vissza
550 - 1000 mm csúcstávolságig
Az univerzális esztergagép Master 330 Pro könnyű és középnehéz esztergamunkák kivitelezésére alkalmas. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-pofás tokmány, lünetták, váltókerekek, ...), által ez a gép univerzálisan alkalmazható. A gyártási idők csökkentéséhez ez a modell egy 3 tengelyes digitális kijelzővel felszerelt.
Cikkszám:
03-1278XL
Csúcstávolság
830 mm
Csúcsmagasság
165 mm
Körmozgás-átmérő gépágyon
330 mm
Körmozgás-átmérő síkszánon
210 mm
Gépágy szélesség
185 mm
Orsó furat
38 mm
Orsó felfogás
DIN 55029, D1-4
Fordulatszám tartomány
(16) 60 - 2000 ford./perc
Hosszelőtolás tartománya
(32) 0,052 - 1,392 mm/ford.
Síkelőretolás tartománya
(32) 0,014 - 0,380 mm/ford.
Metrikus menet
(26) 0,4 - 7,0 mm
Collmenet
(34) 4 - 56 menet/1“
Szegnyereg átmérő
32 mm
Szegnyereg táv
100 mm
Szegnyereg felfogás
MK 3
Motor leadott teljesítménye S1 100%
1,5 kW (400 V)
Motor felvett teljesítménye S6 40%
2,2 kW (400 V)
Gép méretei (Sz x Mé x Ma )
1825 x 750 x 1600 mm
Súly kb
545 kg
Tulajdonságok
- A rezgés-hatások minimalizálására a masszív prizmás ágy pótlólag bordázattal van ellátva
- Sorozatszerűen 38 mm-es orsófurattal nagy tengelyátmérők megmunkálására
- Optimálisan alkalmas acél, vasmentes anyagok és műanyagok megmunkálására
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyed menetű és precízen kapcsolható
- Elektromechanikus lábfék a mellékidők lecsökkentésére
- Modern főorsó-csapágyazás ferde-golyóscsapággyal precíz kivitelben
- Prizmás ágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- Az orsó-orr körmozgásának garantált pontossága (≤ 0,009 mm)
- Edzett és csiszolt, olajfürdőben futó főorsó
- Nyeregszeg, orsópálca és minden vezető utánállítható
- Nyeregszeget kúpesztergáláshoz ± 5 mm-rel el lehet tolni
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány DK11-160 mm / D4
- Rögzített lünetta - fogás diam. max. 50 mm
- Együttfutó lünetta - fogás diam. max. 30 mm
- Hűtőanyag-berendezés
- Kihúzható forgácskád
- Befogótárcsa 250 mm
- Négyes-szerszámtartó
- Védőberendezés a négyes-szerszámtartónál
- Csúszó kuplung
- Mikrométer hosszanti-ütköző
- Menetóra
- LED-géplámpa
- Szűkítő hüvely
- Váltókerekek
- 2 központozó csúcs
- Lábpedál fékfunkcióval CE szerint
- Motor mágneses fékkel CE norma szerint
- Állvány
- Alkalmazási szerszám
