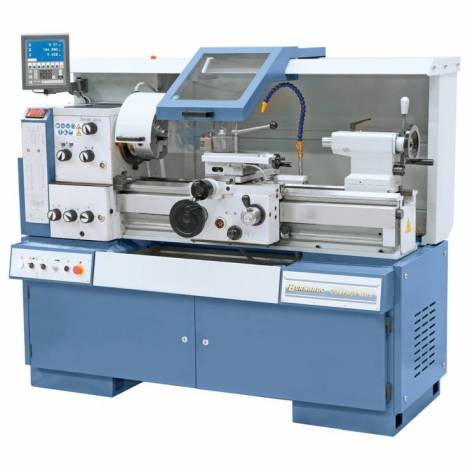

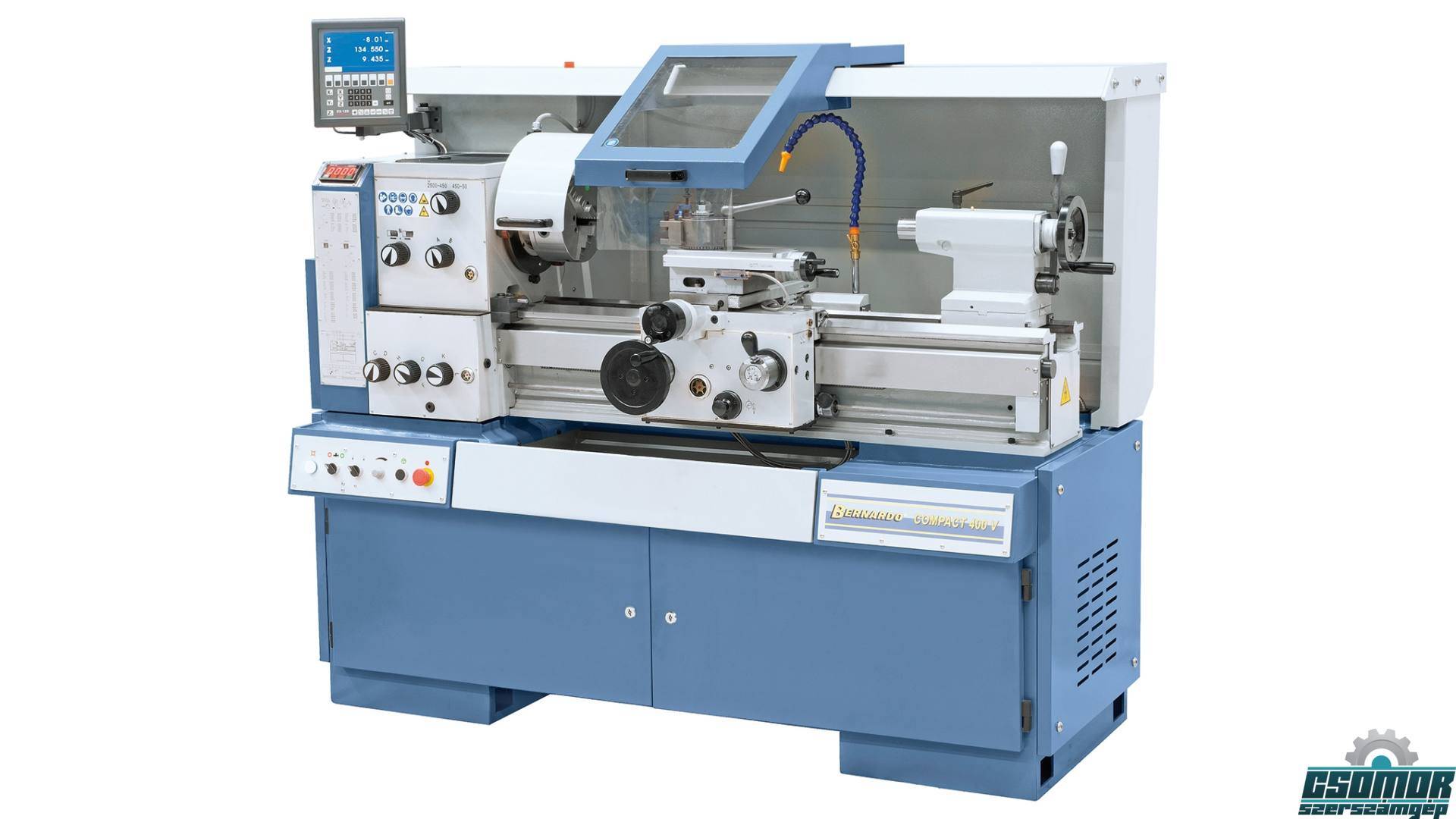

Compact 400 V esztergagép
Vissza
550 - 1000 mm csúcstávolságig
Az univerzális esztergagép Compact 400 V speciálisan egyedi munkadarabok és kis szériák gazdasági előállítására nagy precizitással tervezték. A nagy felhasználóbarát tulajdonsága által ennek a modellnek az alkalmazása különösen a gépgyártás, ipari berendezések gyártása, a termelés és alkatrész -előállítás számára ajánlott.Pótlólag ez a modell sorozatszerűen változtatható fordulatszám-szabályzóval felszerelt a forgácsolási sebesség optimális beállításához.
Cikkszám:
03-1291XL
Gyártó:
BERNARDO
Csúcstávolság
850 mm
Csúcsmagasság
200 mm
Körmozgás-átmérő gépágyon
400 mm
Körmozgás-átmérő síkszánon
245 mm
Gépágy szélesség
260 mm
Orsófurat
52 mm
Orsó felfogás
DIN 55029, D1-5
Fordulatszám tartomány, 2 fokozat
50 - 450 / 450 - 2500 ford./perc
Hosszelőtolás tartománya
(20) 0,025 - 2 mm/ford.
Síkelőretolás tartománya
(20) 0,012 - 1 mm/ford.
Metrikus menet
(26) 0,2 - 14 mm
Collmenet
(42) 1 - 80 Gg/1“
Szegnyereg átmérő
50 mm
Szegnyereg táv
120 mm
Szegnyereg felfogás
MK 3
Motorteljesítmény
5,5 kW (7,5 LE)
Gép méretei (Sz x Mé x Ma)
1900 x 1000 x 1610 mm
Kb. súly
1185 kg
Gyártó
BERNARDO
Tulajdonságok
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért alsó fordulatszám tartományban és megközelítőleg konstans fordulatszám terhelés alatt
- Fokozatmentes fordulatszám-szabályzás, a beállított fordulatszám digitális mutatóról leolvasható
- A rezgési befolyásoltság csökkentésére a masszív prízmás ágy pótlólag bordázattal ellátott
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításnál, …
- Modern főorsó-támasztás ferde-golyóscsapággyal precíziós kivitelezésben
- A gépágy, egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- Sorozatszerűen 52 mm-es orsófurattal nagy tengelyátmérők megmunkálására
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- 3-pofás tokmány PO3-200 mm / D5
- Befogótárcsa 320 mm
- Rögzített lünetta- fogás diam. max. 130 mm
- Együttfutó lünetta- fogás diam. max. 100 mm
- Hűtőanyag-berendezés

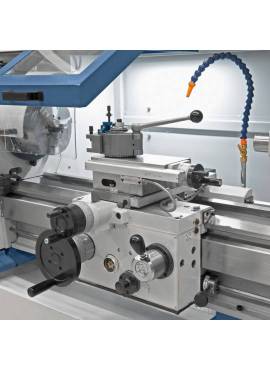

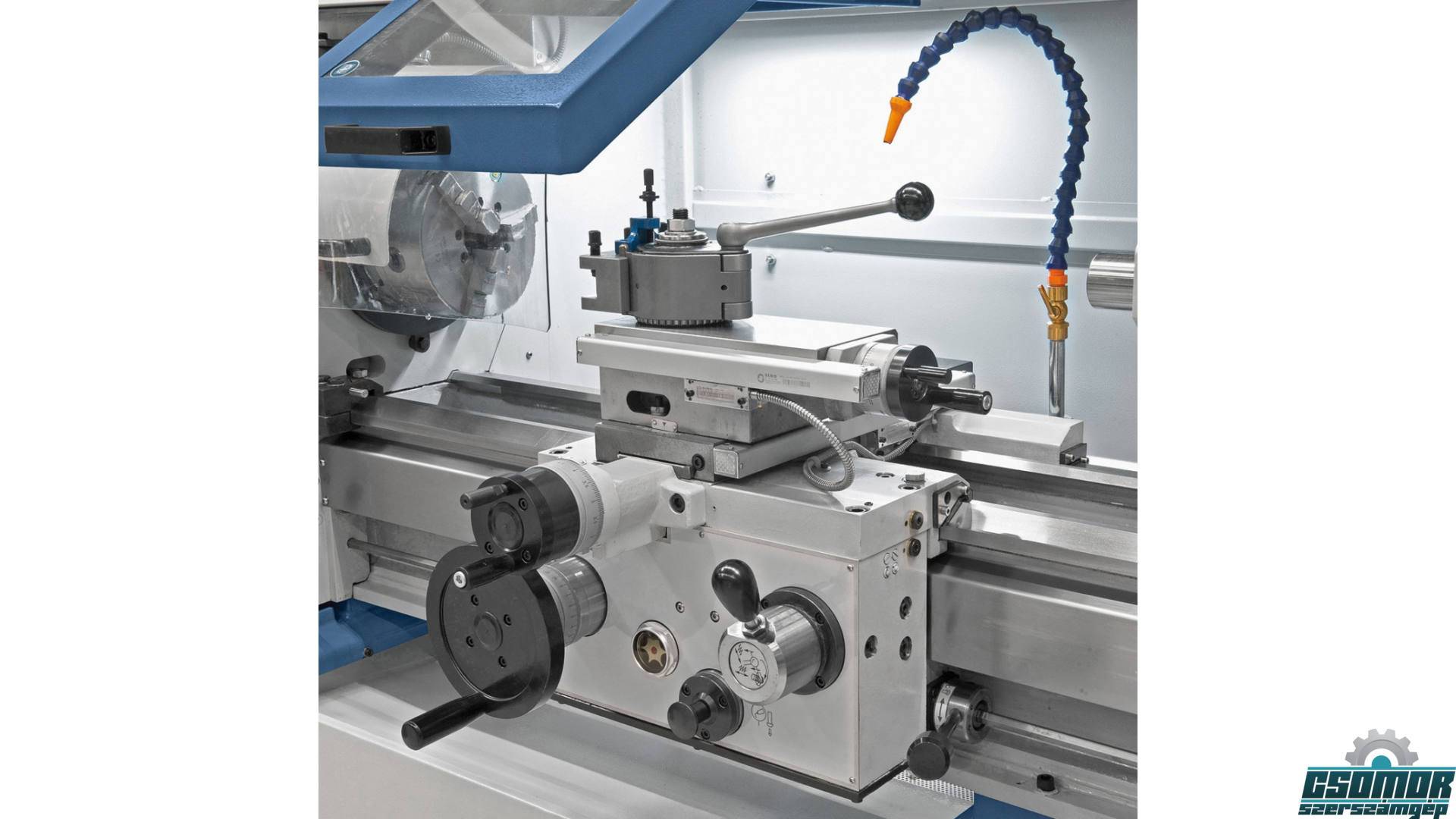

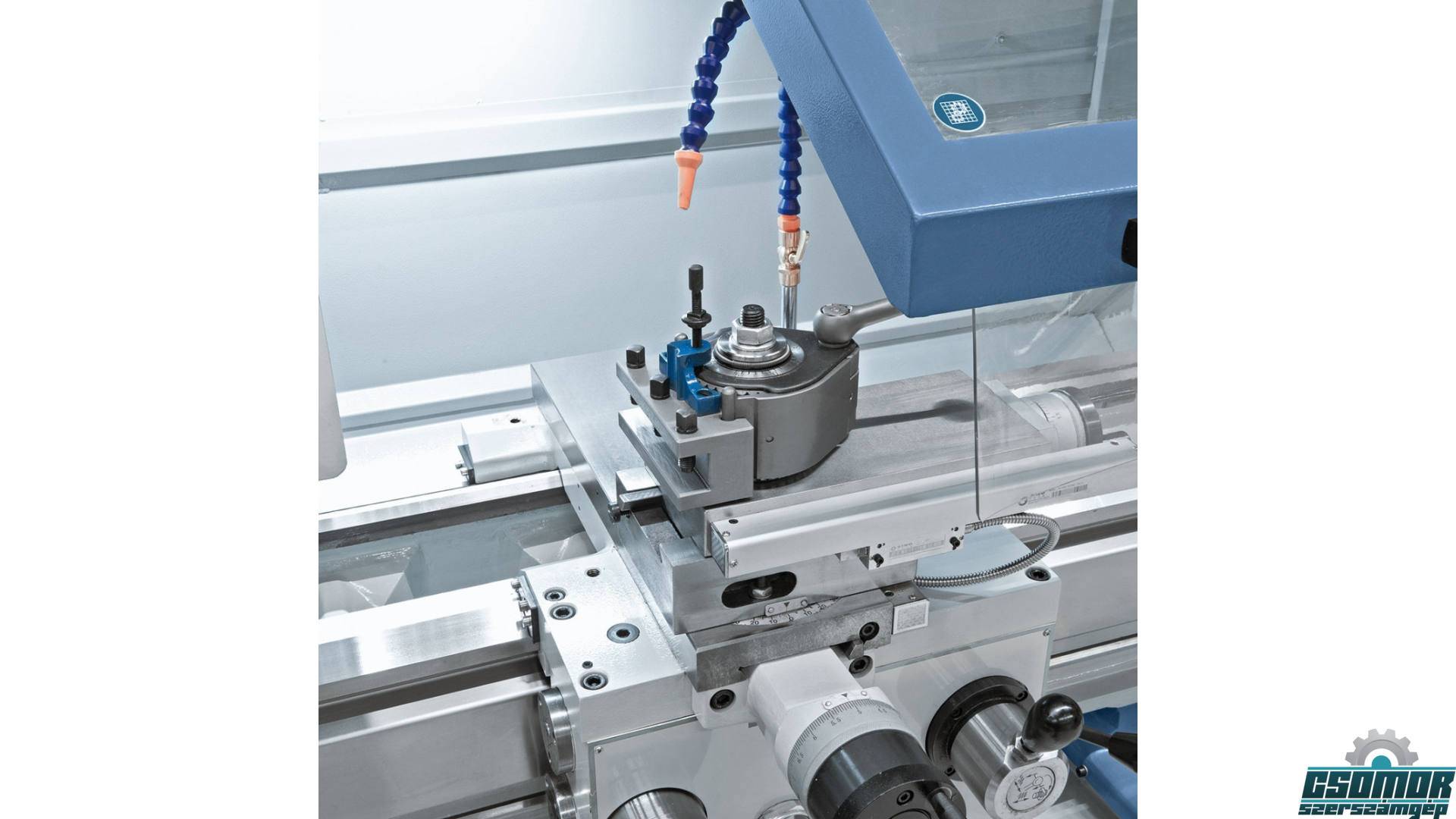

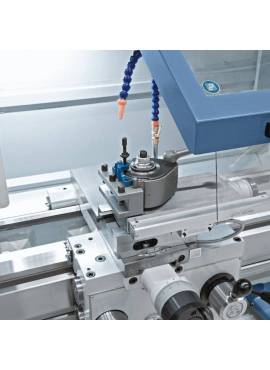

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Mikrométer hosszanti-ütköző
- Csúszókuplung
- Motor mágneses fékkel CE-norma szerint
- Első töltőanyag Shell Tellus 46
- Frekvenciaváltó
- Digitális fordulatszám-mutató
- Kihúzható forgácskád
- LED-géplámpa

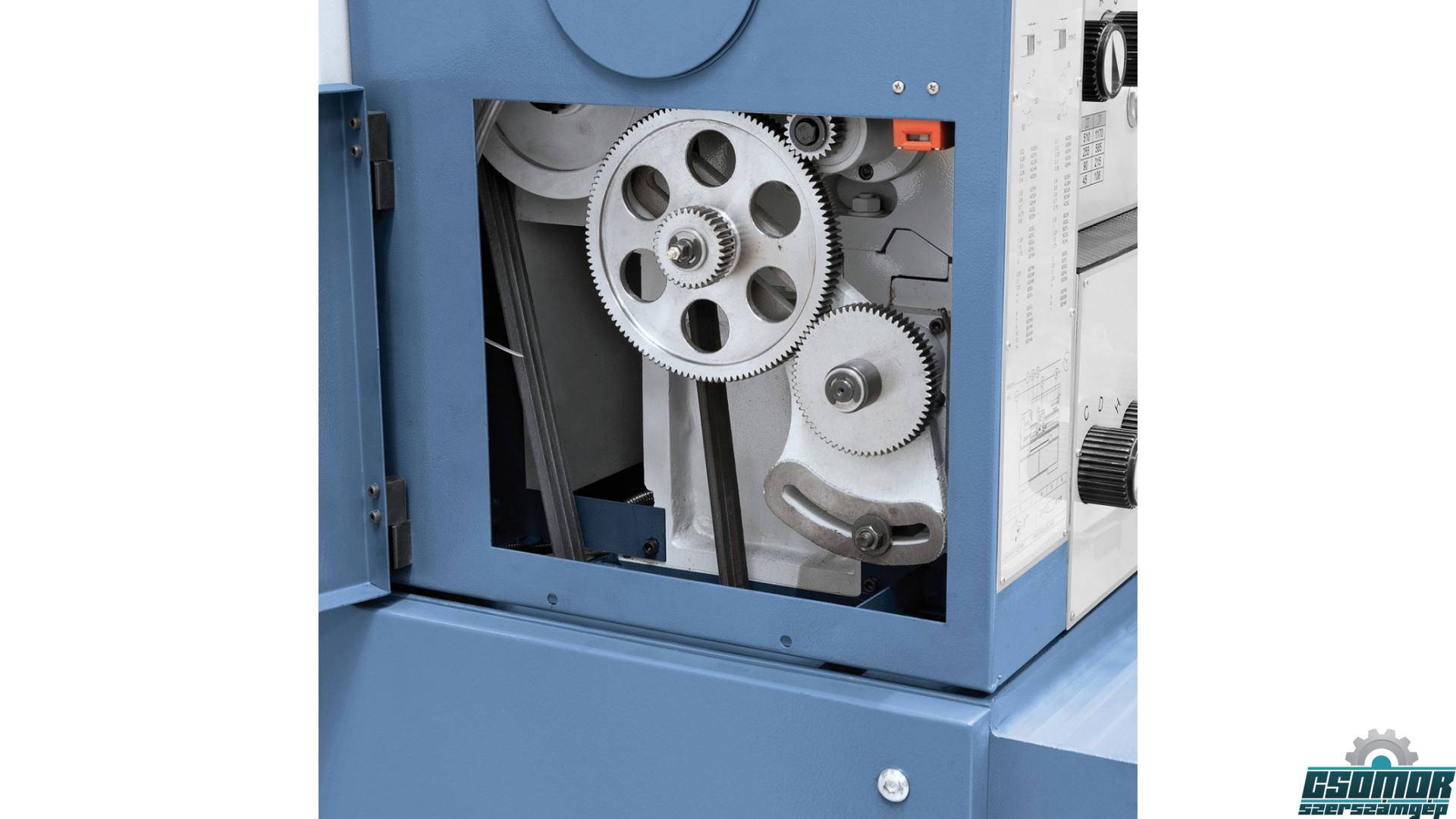

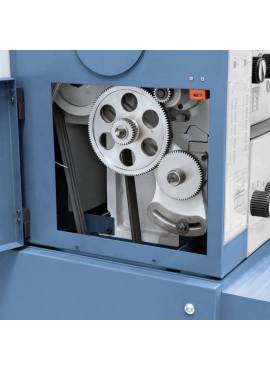

- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Forgácshátfal
- Alkalmazási szerszám
