Compact 400 esztergagép
Vissza
550 - 1000 mm csúcstávolságig

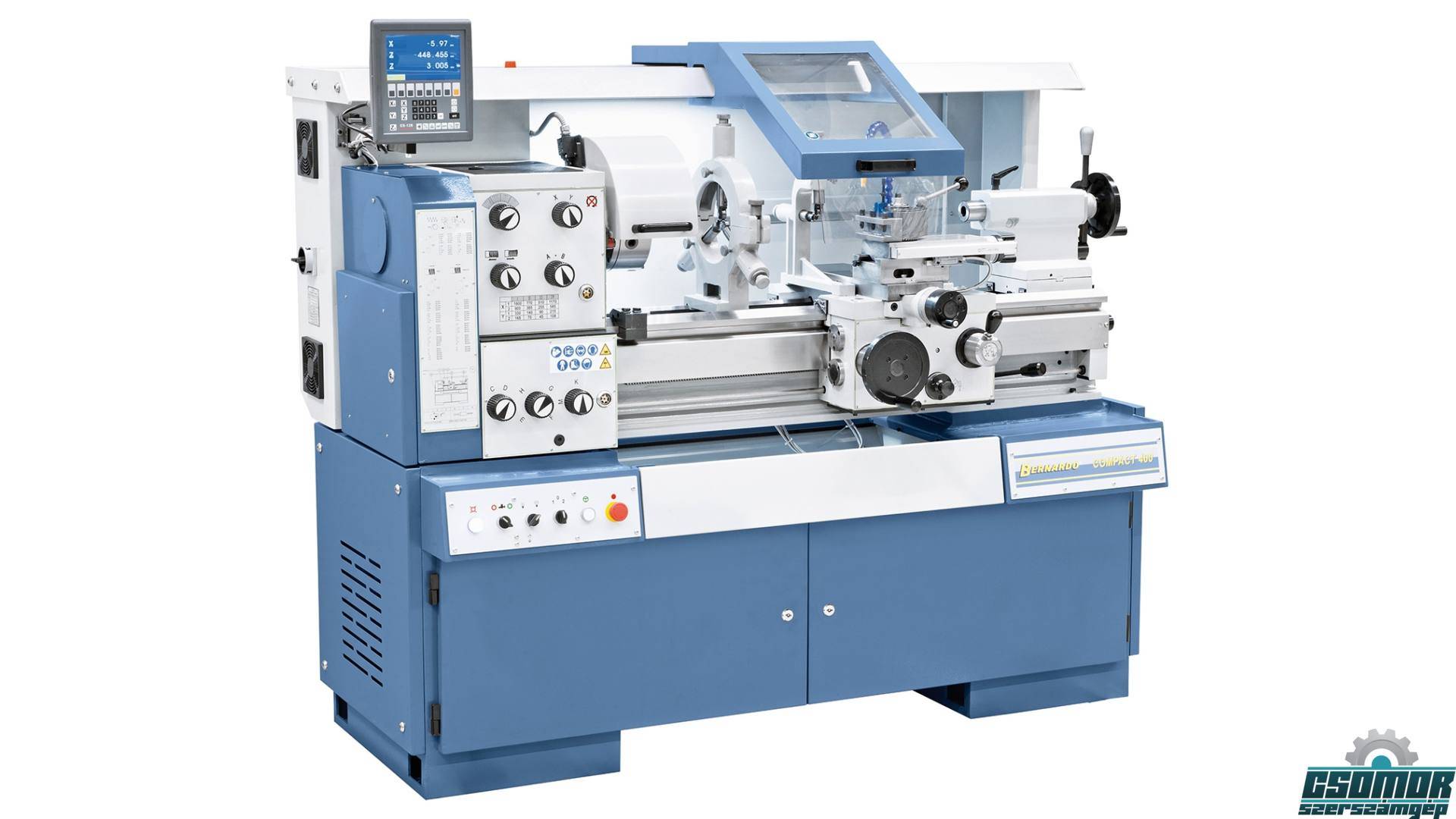

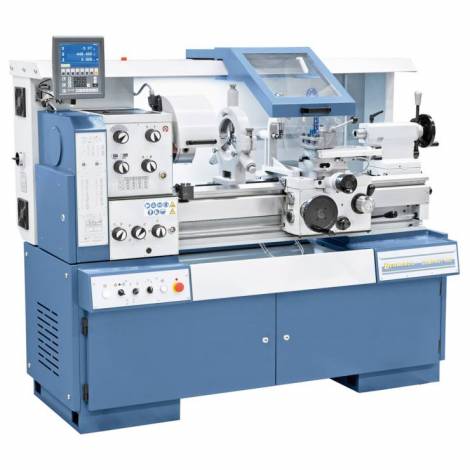

A univerzális esztergagép Compact 400 egy modern, a technika mai állásának megfelelő gép. Már az alapfelszerelés minden fontos tartozékot tartalmaz (3-tengelyes-helyzetmutató, lünetták, LED- géplámpa, biztonsági berendezések CE-norma szerint, ...), amik által ez a gép univerzálisan alkalmazható. Felhasználóbarát alkalmazása által különösen alkalmas tanműhelyek, képzési területek és iskolák számára.
Cikkszám:
03-1290XL
Gyártó:
BERNARDO
Csúcstávolság
850 mm
Csúcsmagasság
200 mm
Körmozgás-átmérő gépágyon
400 mm
Körmozgás-átmérő síkszánon
245 mm
Gépágy szélesség
260 mm
Orsófurat
52 mm
Orsó felfogás
DIN 55029, D1-5
Fordulatszám tartomány
(16) 45 - 1800 ford./perc
Hosszelőtolás tartománya
(20) 0,025 - 2 mm/ford.
Síkelőretolás tartománya
(20) 0,012 - 1 mm/ford.
Metrikus menet
(26) 0,2 - 14 mm
Collmenet
(42) 1 - 80 Gg/1“
Szegnyereg átmérő
50 mm
Szegnyereg táv
120 mm
Szegnyereg felfogás
MK 3
Motorteljesítménye
3,0 / 4,5 kW
Gép méretei (Sz x Mé x Ma)
1900 x 1000 x 1610 mm
Kb. súly
1200 kg
Gyártó
BERNARDO
Tulajdonságok
- A rezgési befolyásoltság csökkentésére a masszív prizmás ágy pótlólag bordázattal ellátott
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításnál, …

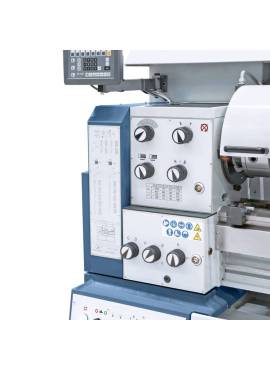

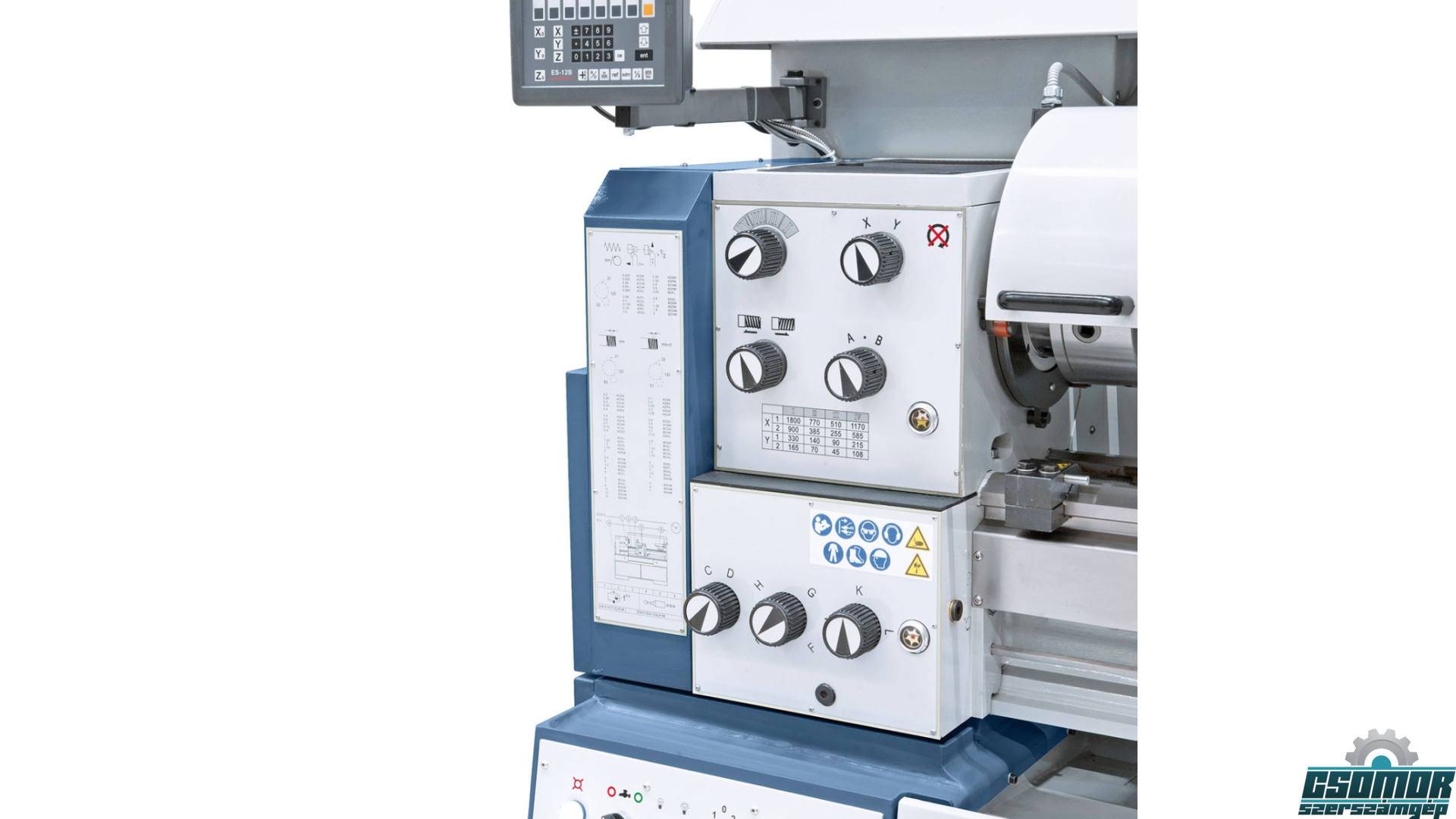

- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Modern főorsó-támasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Központi, könnyen kezelhető előretolási és menetkapcsolás vezér- és vonóorsóval
- A gépágy, egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Helytakarékos felállítási lehetőség az elülső irányba kihúzható forgácskád által
- Sorozatszerűen 52 mm-es orsófurattal nagy tengelyátmérők megmunkálásához
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- 3-pofás tokmány PS3-200 mm / D5
- Befogótárcsa 320 mm

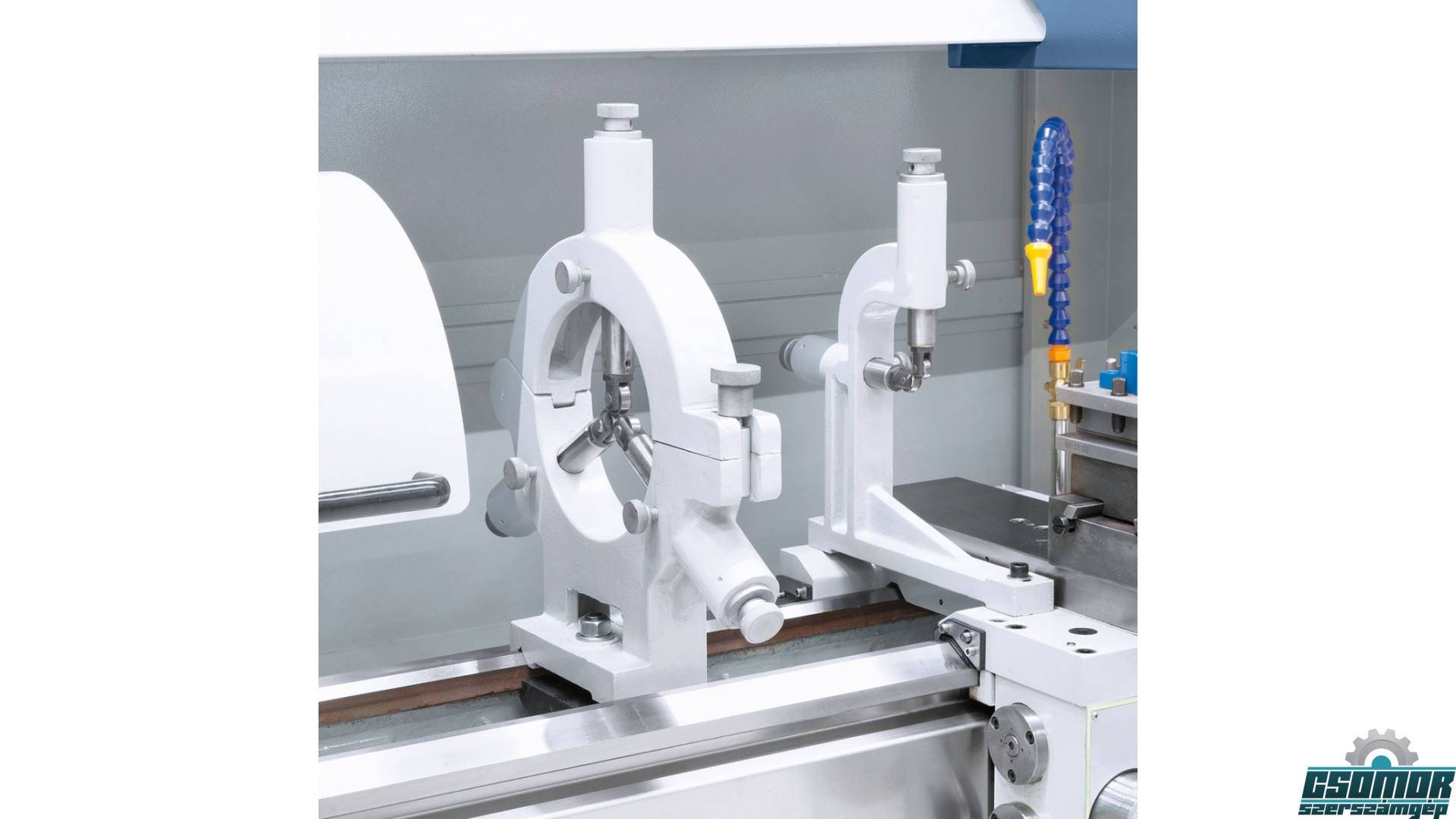

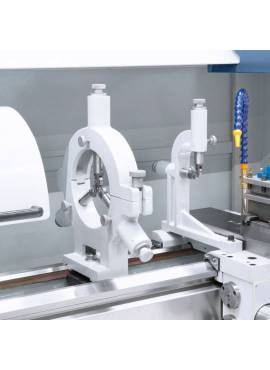

- Rögzített lünetta- fogás diam. max. 130 mm
- Együttfutó lünetta- fogás diam. max. 100 mm
- Hűtőanyag-berendezés

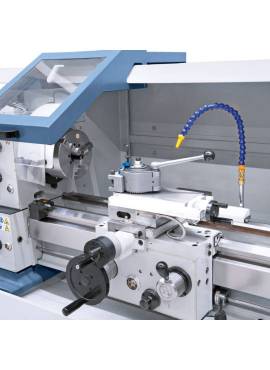

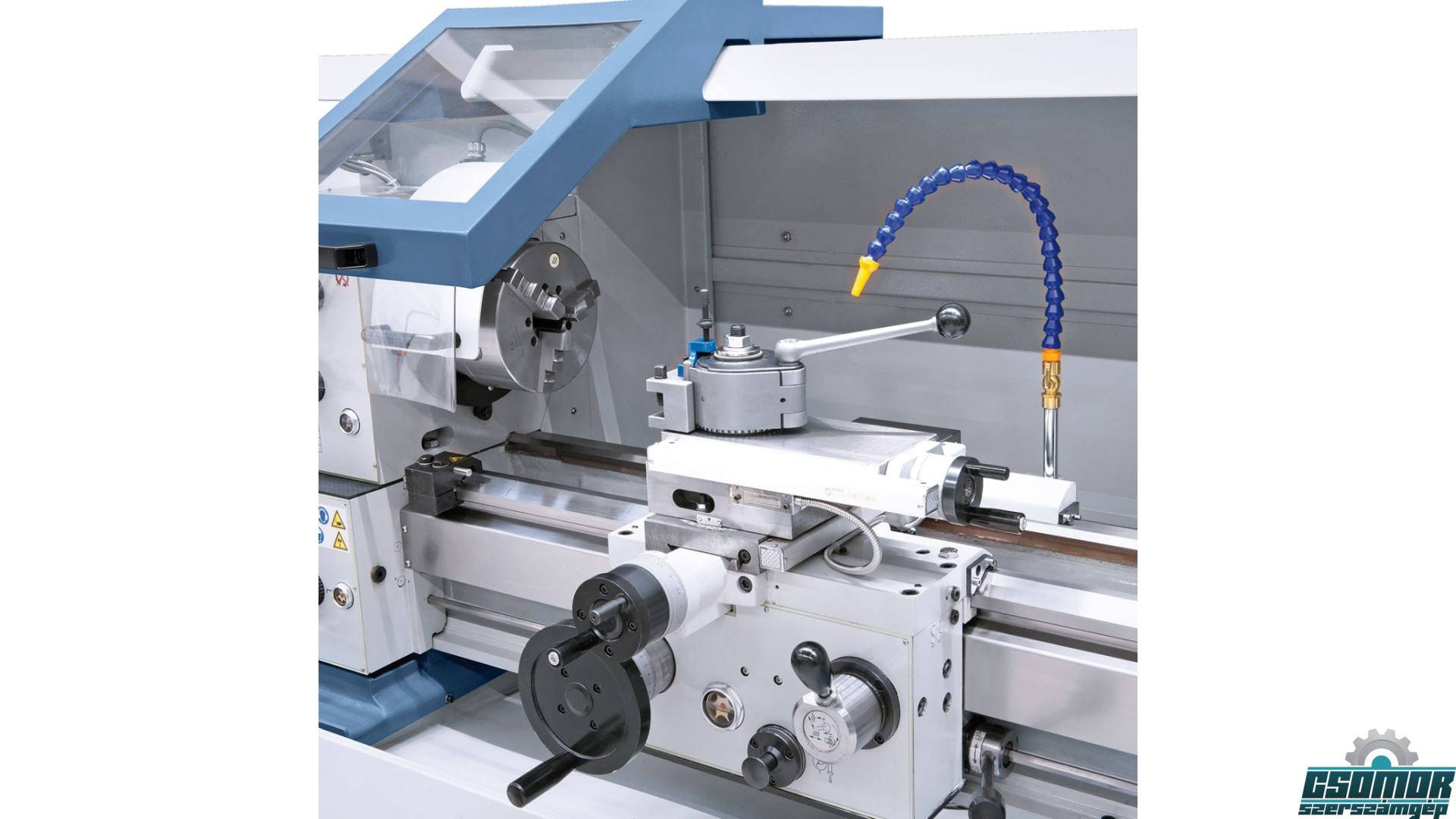

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Mikrométer hosszanti-ütköző
- Csúszókuplung
- Motor mágneses fékkel CE-norma szerint
- Első töltőanyag Shell Tellus 46
- Kihúzható forgácskád
- LED-géplámpa
- Váltókerekek
- Szűkítőhüvely
- 2 központozócsúcs
- Forgácshátfal
- Alkalmazási szerszám
