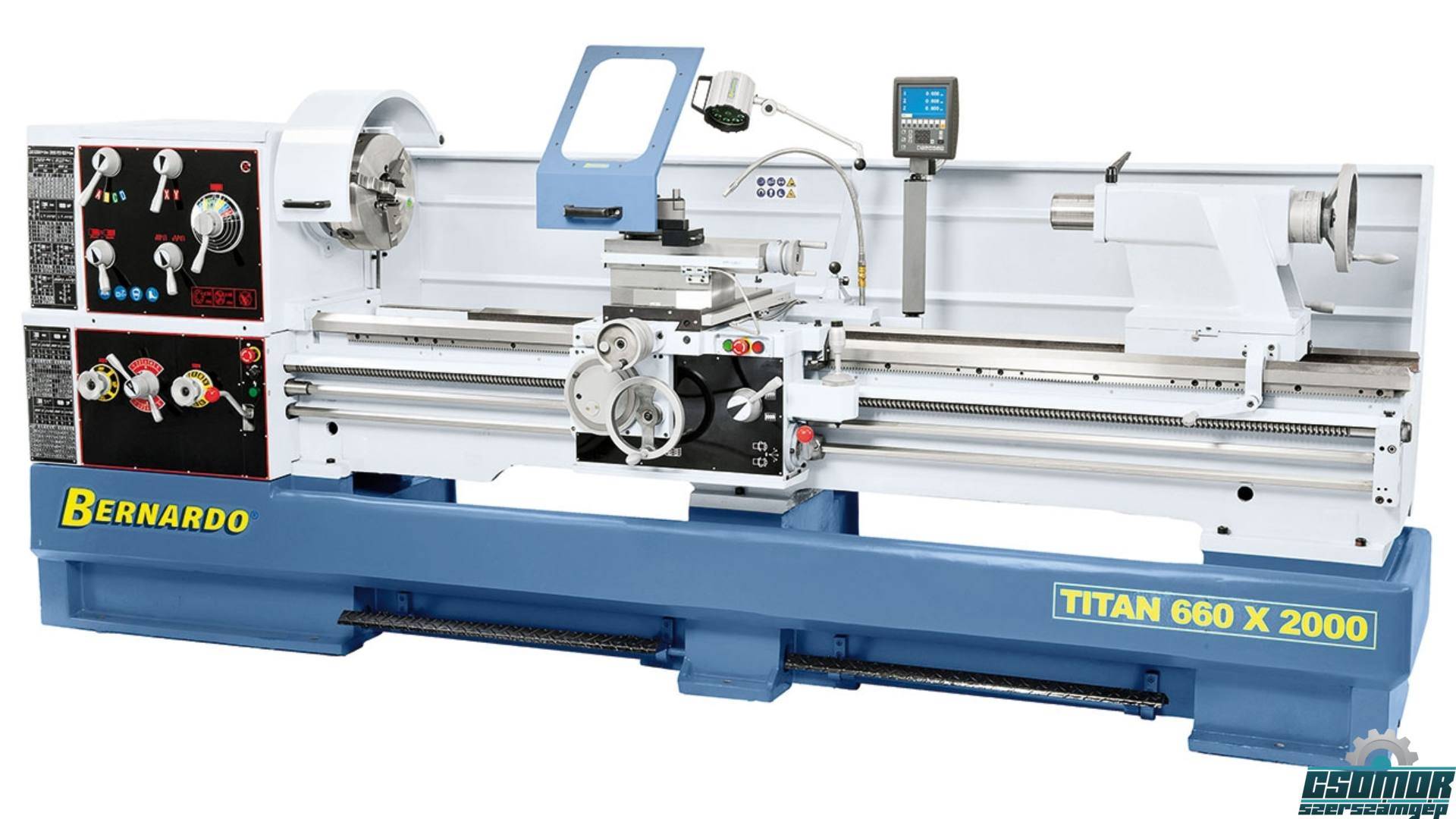

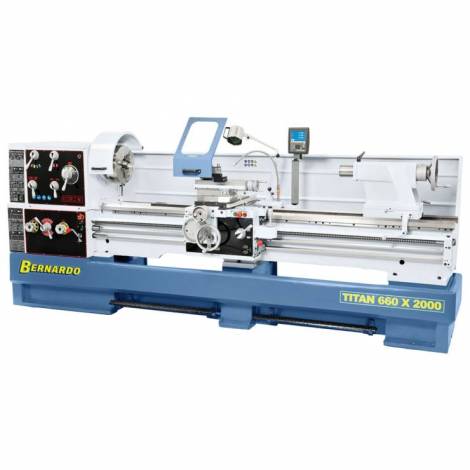

Titan 660 x 3000 esztergagép
Vissza
1001 -3000 mm csúcstávolságig
A gyártási esztergagép Titan 660 x 3000 egy modern, a technika mai állásának megfelelő gép. Felhasználóbarát alkalmazása által (gyorsmenet, gyorsváltó-szerszámtartó, mechanikus lemezes tengelykapcsoló, digitális helyzetmutató és magas teljesítménytartomány) ez a modell különösen a gépgyártásban, ipari berendezések gyártásában, termelésben és egyedi előállításnál alkalmazható.
Cikkszám:
03-1352XL
Gyártó:
BERNARDO
Csúcstávolság
3000 mm
Csúcsmagasság
330 mm
Körmozgás-átmérő gépágyon
660 mm
Körmozgás-átmérő könyök-hajlaton
900 mm
Körmozgás-átmérő síkszánon
460 mm
Gépágy szélesség
400 mm
Orsófurat
105 mm
Orsó felvétel
DIN 55029, D1-8
Fordulatszám tartomány
(16) 25 - 1600 ford./perc
Hosszanti előretolási tartomány
(25) 0,044 - 1,48 mm/ford.
Síkelőretolási tartomány
(25) 0,022 - 0,740 mm/ford.
Metrikus menet
(54) 0,45 - 120 mm
Collmenet
(54) 7/16 - 80 Gg/1"
Szegnyereg átmérő
90 mm
Szegnyereg táv
235 mm
Szegnyereg felvétel
MK 5
Motor teljesítmény
7,5 kW (10,0 PS)
Gép méretei (Sz x Mé x Ma)
4630 x 1200 x 1520 mm
Kb. súly
3300 kg
Gyártó
BERNARDO
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításnál, …
- Központi, könnyű előretolási és menetkapcsolás vezér- és vonóorsóval
- Prizmás gépágy szürkeöntvényből, induktív edzett és precíziós csiszolású
- Modern főorsó-támasztás ferde-görgőscsapággyal precíziós kivitelezésben
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- Nagy orsófurat (105 mm) nagy átmérőjű munkadarabokhoz
- Lágy indítás a mechanikus lemezes tengelykapcsoló által
- Elektromechanikus lábfék a mellékidők csökkentésére
- Legjobb forgácsolási teljesítmény síkesztergálás esetén is
- Az ágyvezető rögzítésére és a rezgésbefolyásoltság csökkentésére az ágy erős bordázattal van ellátva
Szállítási terjedelem

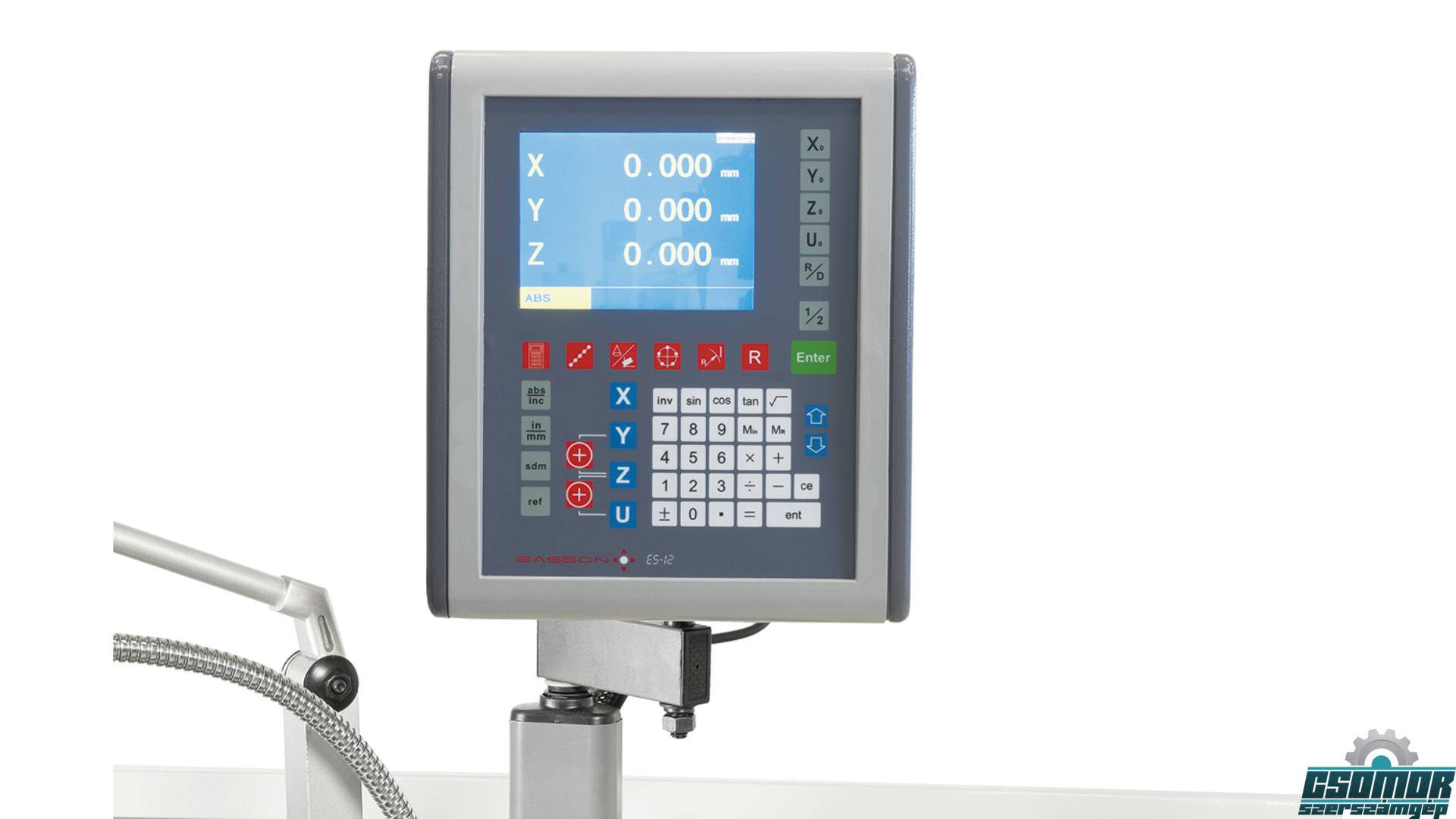

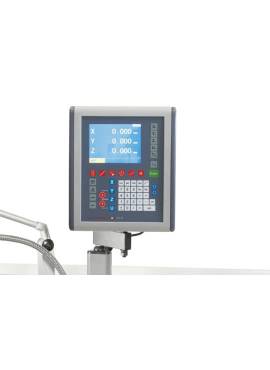

- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- Csúszókuplung
- Gyorsmenet - hosszanti és sík
- LED-géplámpa
- 3-pofás-acéltokmány PO3-315 mm / D8
- Befogótárcsa 450 mm
- Rögzített lünetta - fogás diam. max. 180 mm
- Együttfutó lünetta - fogás diam. max. 120 mm
- 2 központozócsúcs
- Motor mágneses fékkel CE-norma szerint
- Lábpedál fékfunkcióval CE-szerint
- Első töltőanyag Shell Tellus 46
- Hűtőanyag-berendezés
- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Váltókerekek
- Szűkítőhüvely
- Forgácshátfal
- Kábelvezető az energialáncon át
- Alkalmazási szerszám
