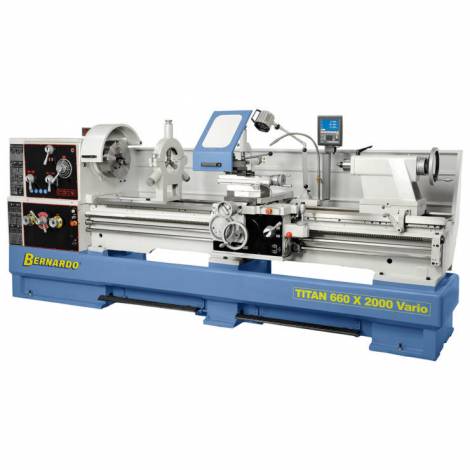

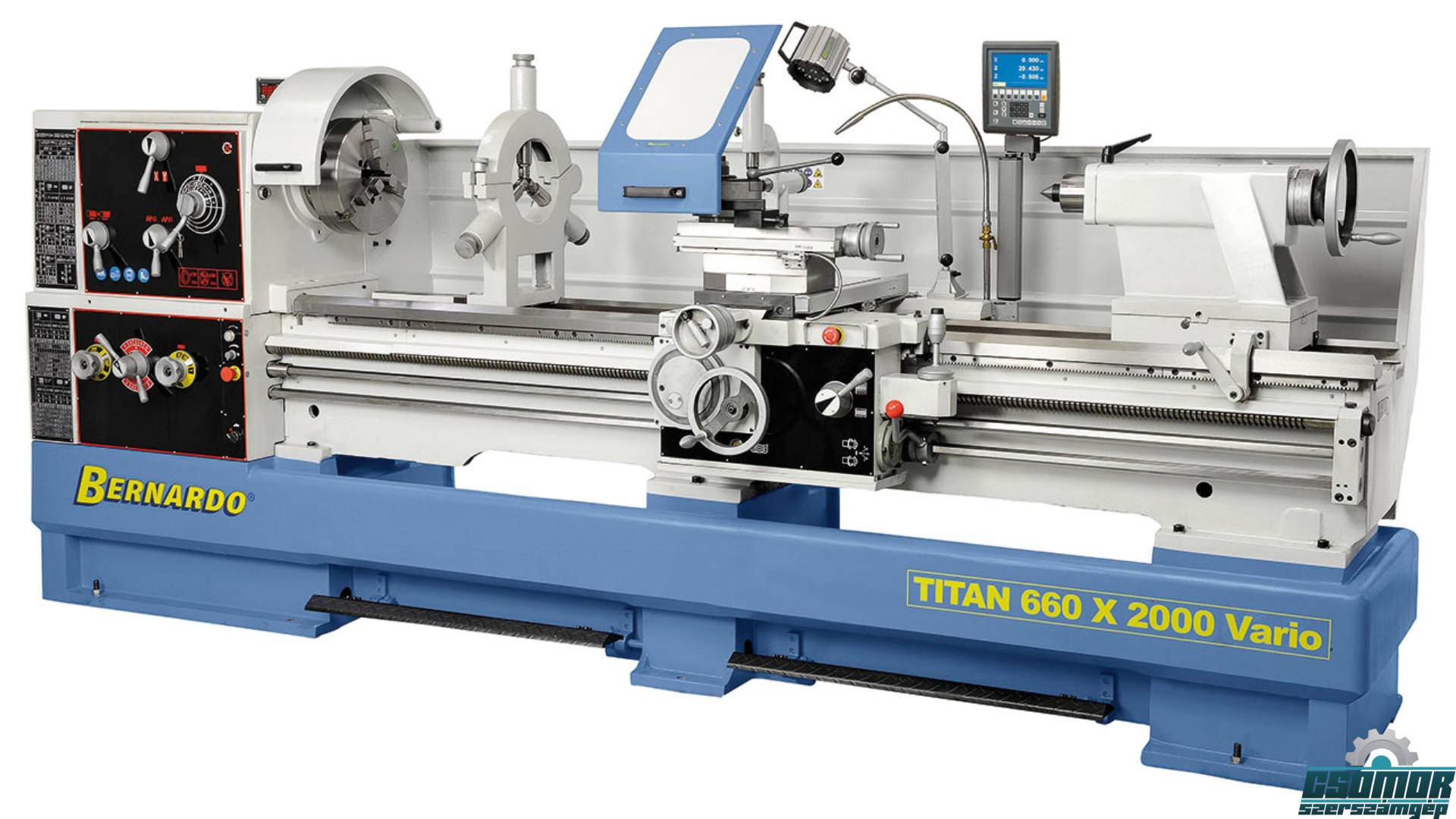

Titan 660 x 1500 Vario esztergagép
Vissza
1001 -3000 mm csúcstávolságig
A gyártási esztergagép Titan 660 Vario kitűnik nagy pontosságával, teljesítményével és különösen a közepestől a nehéz forgácsolási munkákhoz alkalmas. A modell alkalmazási területei a gépgyártásban az egyedi munkadarabok és szériák gazdasági előállítása, az ipari berendezések gyártása, termelés, stb. A sorozatszerű frekvenciaváltó által olyan lényeges előnyök adódnak, mint pl. a magas forgatónyomaték az alsó fordulatszám tartományban és a terhelés alatti megközelítőleg konstans forgácsolási sebesség.
Cikkszám:
03-1353XL
Gyártó:
BERNARDO
Csúcstávolság
1500 mm
Csúcsmagasság
330 mm
Körmozgás-átmérő gépágyon
660 mm
Körmozgás-átmérő könyök-hajlaton
900 mm
Körmozgás-átmérő síkszánon
460 mm
Gépágy-szélesség
400 mm
Orsófurat
105 mm
Orsó-felvétel
DIN 55029, D1-8
Fordulatszám tartomány
16 - 70 / 50 - 215 / 100 - 475 / 350 - 1500 ford./perc
Hosszanti-előretolási tartomány
(25) 0,044 - 1,48 mm/ford.
Síkelőretolási tartomány
(25) 0,022 - 0,740 mm/ford.
Metrikus menet
(54) 0,45 - 120 mm
Collmenet
(54) 7/16 - 80 Gg/1“
Szegnyereg-átmérő
90 mm
Szegnyereg-táv
235 mm
Szegnyereg-felvétel
MK 5
Motor teljesítmény
7,5 kW (10,0 PS)
Gép méretei (Sz x Mé x Ma)
3130 x 1200 x 1520 mm
Kb. súly
2700 kg
Gyártó
BERNARDO
Tulajdonságok
- Az ágyvezető rögzítésére és a rezgésbefolyásoltság minimalizálására az ágy erős bordázattal ellátott
- Komplett felszerelés: 3-tengelyes-helyzetmutató, gyorsváltó-szerszámtartó, 3-pofás-acéltokmány, stb.
- Fokozatmentes fordulatszám-szabályozás a hajtóműfejen, ami által a forgácsolási sebesség optimálisan a munkadarabhoz és az előretolási sebességhez igazítható
- Modern főorsó-támasztás ferde-görgőscsapággyal precíziós kivitelezésben
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- Nagy orsófurat (105 mm) nagy átmérőjű munkadarabokhoz
- Nyeregszeg finom-skálabeosztással kúpesztergáláshoz beállítható
- Elektromechanikus lábfék a mellékidők csökkentésére
- Lágy indítás a mechanikus lemezes tengelykapcsoló által
Szállítási terjedelem

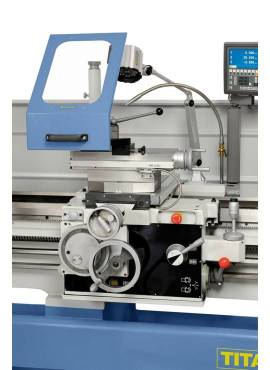

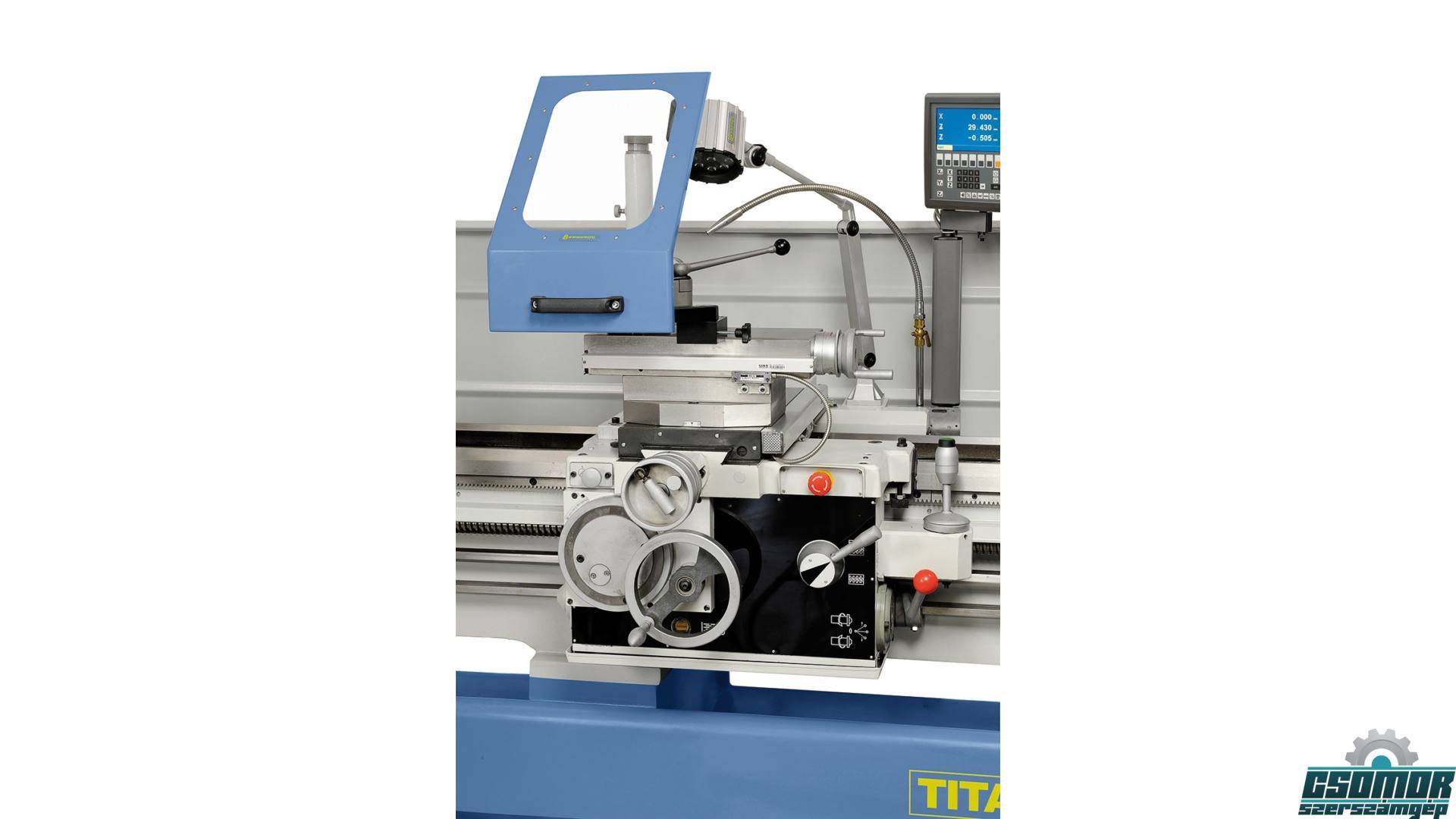

- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- Frekvenciaváltó
- Gyorsmenet - hosszanti és sík
- 3-pofás-acéltokmány PO3-315 mm / D8
- Befogótárcsa 500 mm

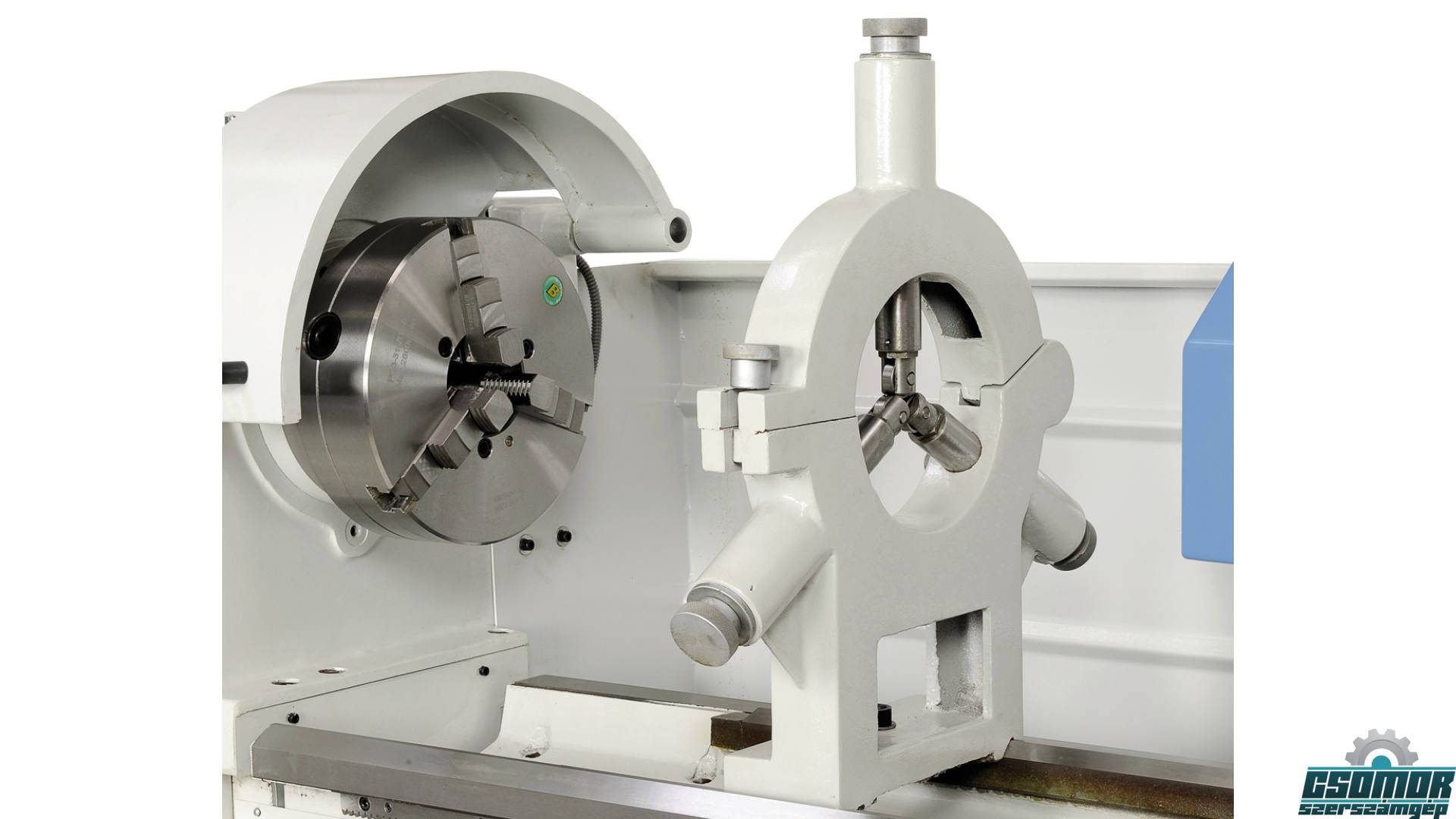

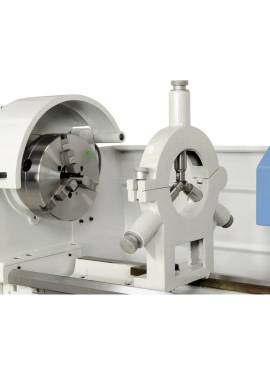

- Rögzített lünetta - fogás diam. max. 180 mm
- Együttfutó lünetta - fogás diam. max. 100 mm
- 2 központozócsúcs
- Lábpedál fékfunkcióval CE-szerint
- Első töltőanyag Shell Tellus 46

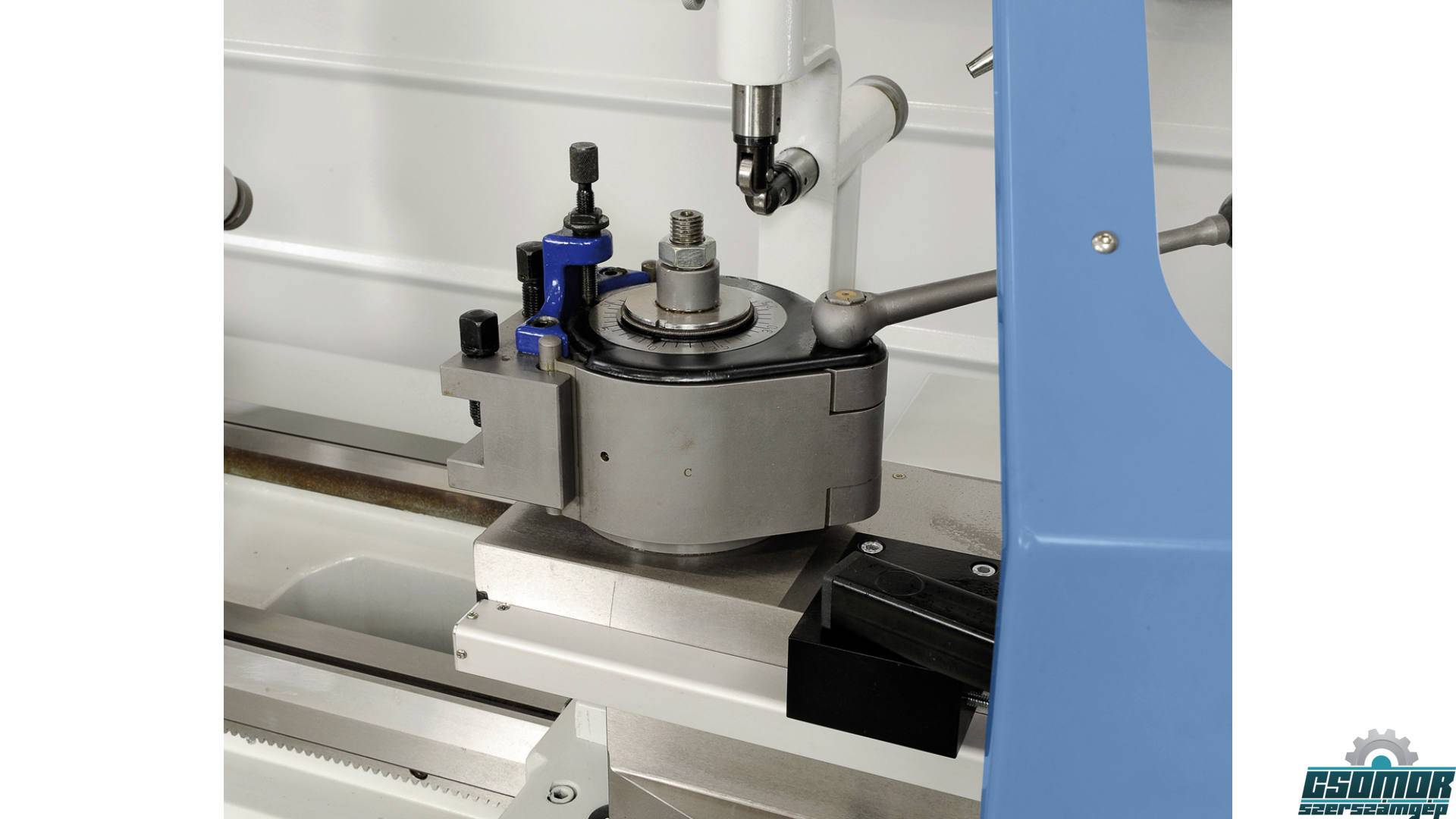

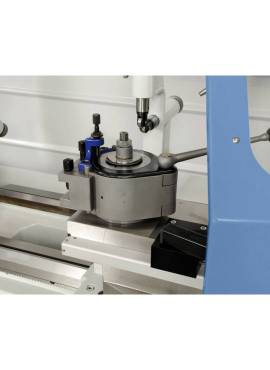

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Csúszókuplung
- Hűtőanyag-berendezés
- LED-géplámpa
- Váltókerekek
- Szűkítőhüvely
- Forgácshátfal
- Kábelvezető az energialáncon át
- Alkalmazási szerszám
