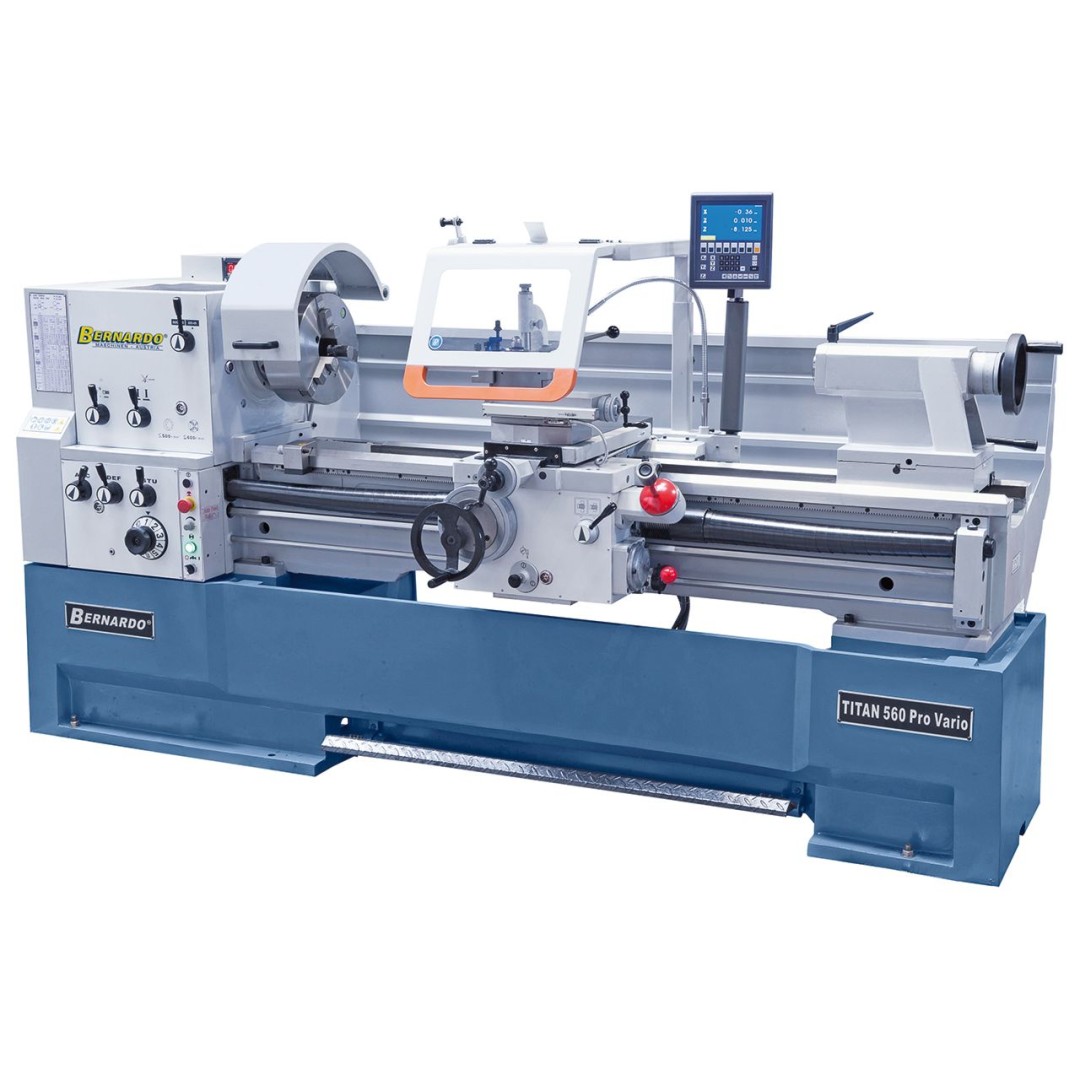

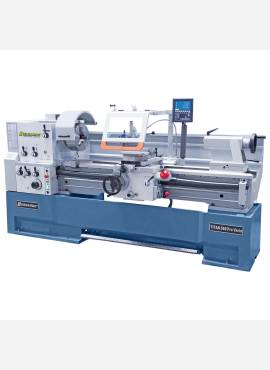

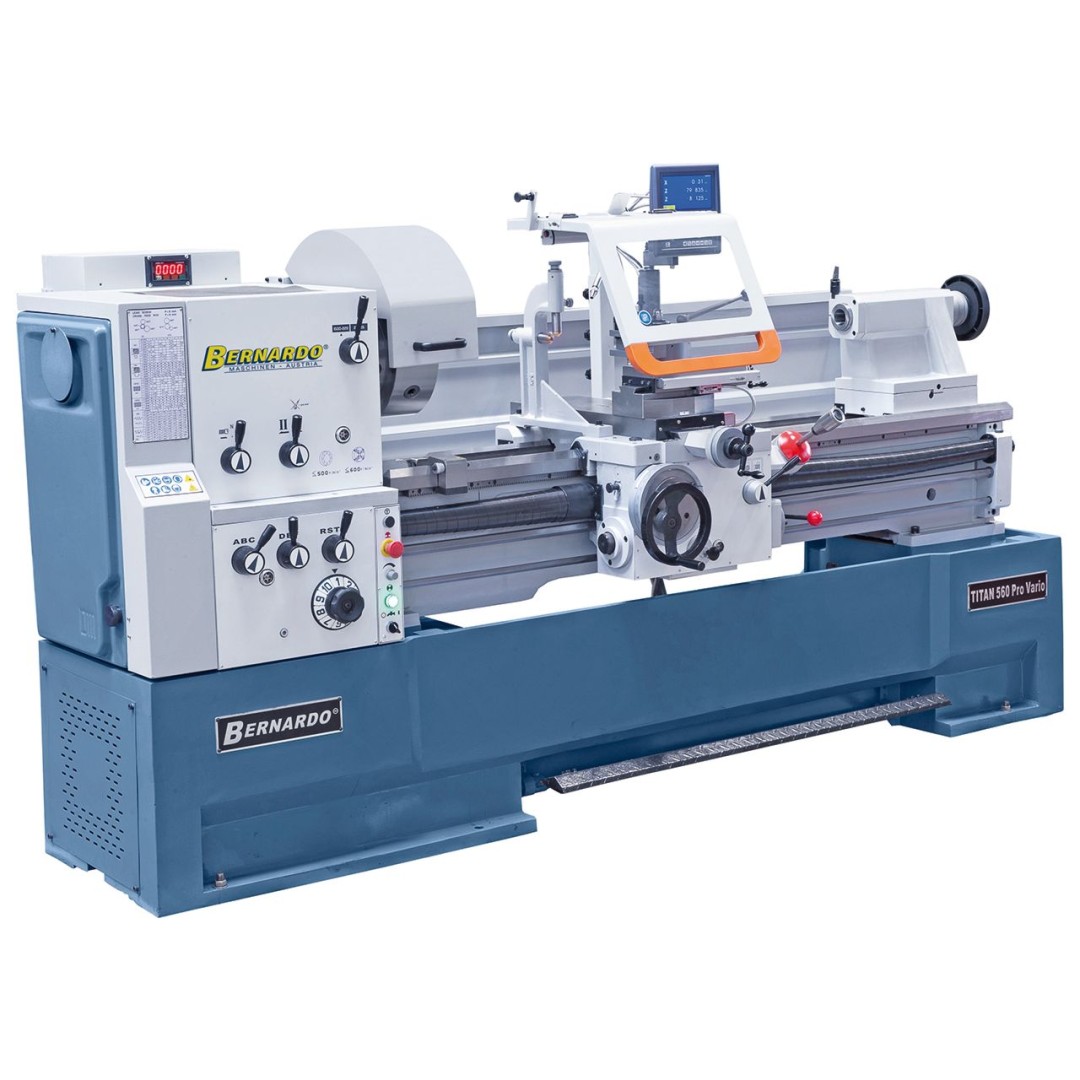

Titan 560 x 3000 Pro Vario eszterga
Vissza
1001 -3000 mm csúcstávolságig
A Titan 560 Pro Vario gyártási esztergagép egy modern, a technika mai állásának megfelelő gép. Már az alapfelszerelés tartalmaz minden fontos tartozékot (3-pofás tokmány, lünetták, váltókerekek, 3-tengelyes helyzetmutató, gyorsváltó-szerszámtartó), amik által ez a gép univerzálisan alkalmazható. Továbbá ez a modell fokozatmentesen szabályozható max. 1500 fordulat/perc tartományú fordulatszámmal felszerelt, ami által a fordulatszám optimálisan a munkadarabhoz és az előretolási sebességhez igazítható.
Cikkszám:
03-1347BXL
Csúcstávolság
3000 mm
Csúcsmagasság
280 mm
Körmozgás átmérő gépágyon
560 mm
Körmozgás-átmérő könyök-hajlaton
785 mm
Körmozgás-átmérő síkszánon
350 mm
Gépágy szélesség
350 mm
Orsófurat
105 mm
Orsó felfogás
DIN 55029, D1-8
Fordulatszám tartomány, 2 fokozat
25 - 220 / 220 - 1500 ford./perc
Hosszelőtolás tartománya
(42) 0,055 - 3,061 mm/ford.
Síkelőretolás tartománya
(42) 0,025 - 1,384 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 menet/1“
Szegnyereg átmérő
75 mm
Szegnyereg-táv
185 mm
Szegnyereg felfogás
MK 5
Motor teljesítmény
7,5 kW (10,0 LE)
Gép méretei (Ho x Sz x Ma)
4340 x 1150 x 1610 mm
Súly kb.
3000 kg
Tulajdonságok
- Sorozatszerűen Delta-frekvenciaváltóval a magas forgatónyomatékért az alsó fordulatszám tartományban és megközelítőleg konstans fordulatszám terhelés alatt
- Fokozatmentes fordulatszám-szabályozás, a beállított fordulatszám egy digitális mutatóról leolvasható
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban, ...
- Egy kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- Modern főorsótámasztás ferde-golyóscsapággyal precíziós kivitelezésben
- A gépágy, egy darab öntvényből, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Nyeregszeg kúpesztergáláshoz beállítható
- Az ágyszán központi kenése
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány PS3-315 mm / D8
- Rögzített lünetta - fogás diam. max. 180 mm
- Együttfutó lünetta - fogás diam. max. 120 mm
- Lábpedál fékfunkcióval CE norma szerint
- Védőberendezés a gyorsváltó-szerszámtartónál
- LED-géplámpa
- Első töltőanyag Shell Tellus 46
- Befogótárcsa 450 mm
- 2 központozó csúcs
- Frekvenciaváltó
- Digitális fordulatszám-mutató
- Csúszó kuplung
- Gyorsmenet - hosszanti és sík
- Hűtőanyag-berendezés
- Gyorsváltó-szerszámtartó, 4 betéttel
- Váltókerekek
- Szűkítő hüvely
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- Precíziós-4-pofás tokmány PO4-315/D8 (Nr: 21-2042F)
- Puha monoblokk-pofa SJ-PS3-315 (Nr: 21-3206)
- Puha feltétpofa STJ-PS3-315 (Nr: 21-3244)
- Alappofa MJ-PS3-315 (Nr: 21-3284)
- Fordító-feltétpofa TJ-PS3-315 (Nr: 21-3324)
- Puha monoblokk-pofa SJ-PS4-315 (Nr: 21-3224)
- Síktárcsa 400/D8 (Nr: 21-5070B)
- Tokmánykarima FL-315/D8 (Nr: 21-4061)
- Együttfutó pontozócsúcs SMA - MK 5 (Nr: 22-1043)
- Együttfutó nagyteljesítményű-pontozócsúcs NCK-A MK 5 (Nr: 22-1027)
- Kúpeszterga-berendezés Titan 560 / Vario (Nr: 03-1812)
- Váltótartó egyenes betéttel C nagysághoz, 40 x 150 mm (Nr: 23-1008C3)
- Váltótartó prizmás betéttel C nagysághoz, diam. 40 x 160 mm (Nr: 23-1013)
- Esztergavéső-szett HM fordító-vágólapokkal, 6-részes inkl. fúrórúd, 20 mm (Nr: 44-2054)
- Esztergavéső szett HM fordítólapokkal, 20 mm, 7-részes, P tétel (Nr: 44-3079)
- Központfúró 10 r.(Nr: 41-1071)
- Gépsaru NE 160 (Nr: 53-2012)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
