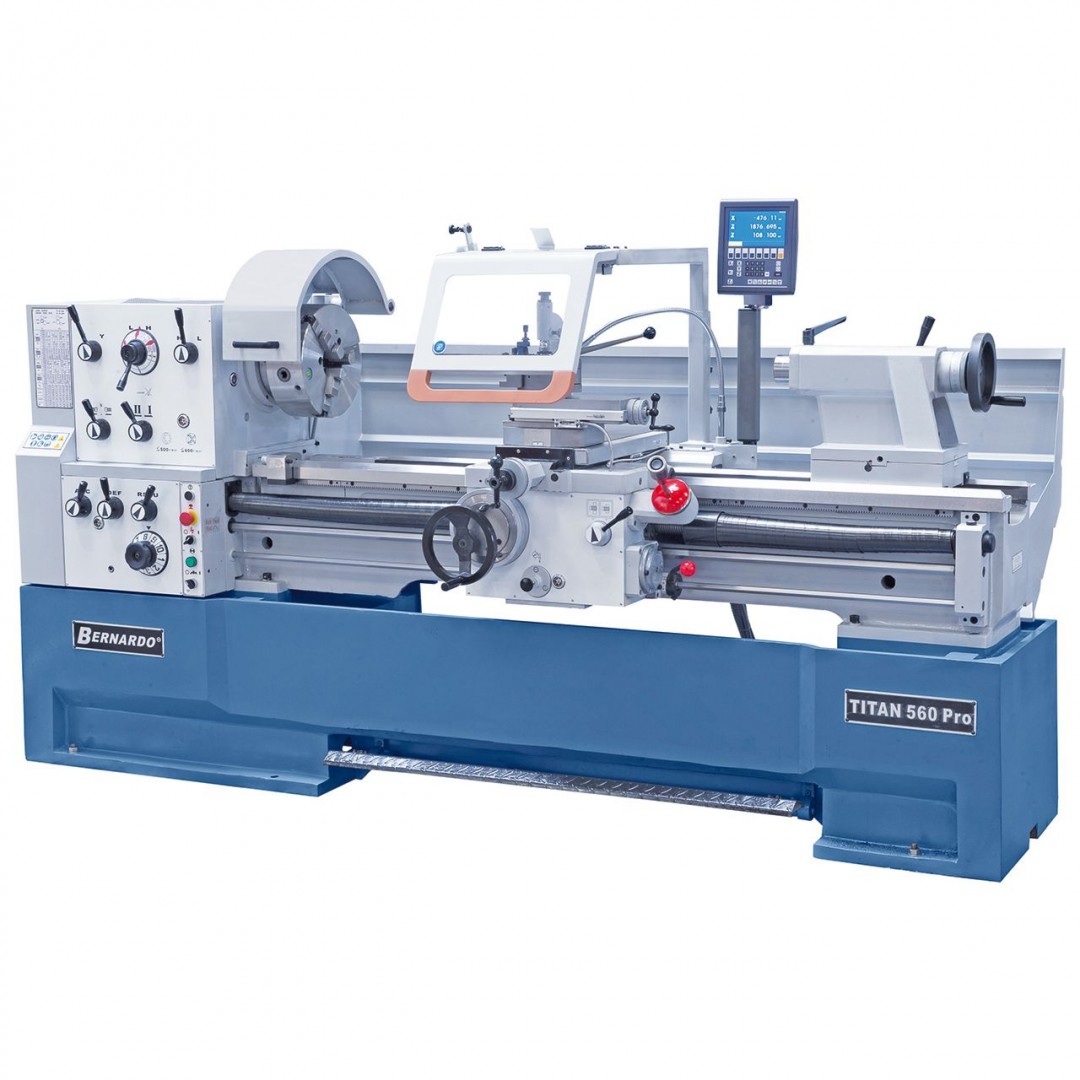

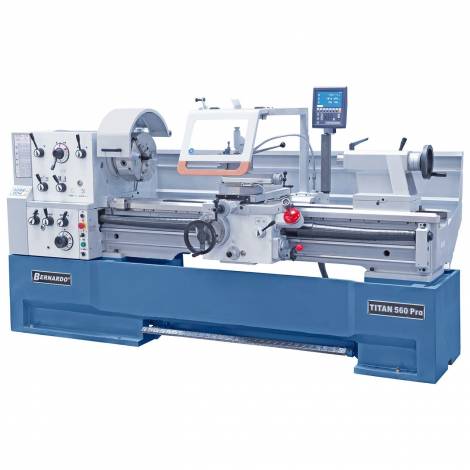

Titan 560 x 3000 Pro esztergagép
Vissza
1001 -3000 mm csúcstávolságig
A gyártási esztergagépet Titan 560 Pro speciálisan egyedi munkadarabok gazdasági gyártásához tervezték. Már az alapfelszerelés tartalmaz minden fontos tartozékot, ami által ez a gép univerzálisan alkalmazható.
Cikkszám:
03-1345BXL
Csúcstávolság
3000 mm
Csúcsmagasság
280 mm
Körmozgás-átmérő gépágyon
560 mm
Körmozgás-átmérő könyök-hajlaton
785 mm
Körmozgás átmérő síkszánon
350 mm
Gépágy szélesség
350 mm
Orsófurat
105 mm
Orsó felfogás
DIN 55029, D1 - 8
Fordulatszám tartomány
(12) 25 - 1500 ford./perc
Hosszelőtolás tartománya
(42) 0,055 - 3,061 mm/ford.
Síkelőretolás tartománya
(42) 0,025 - 1,384 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 Gg/1“
Szegnyereg átmérő
75 mm
Szegnyereg táv
185 mm
Szegnyereg felfogás
MK 5
Motorteljesítmény
7,5 kW (10,0 LE)
Gép méretei (H x Sz x Ma)
4340 mm x 1150 mm x 1610 mm
Kb. súly
3000 kg
Csúcstávolság
3000 mm
Csúcsmagasság
280 mm
Körmozgás-átmérő gépágyon
560 mm
Körmozgás-átmérő könyök-hajlaton
785 mm
Körmozgás átmérő síkszánon
350 mm
Gépágy szélesség
350 mm
Orsófurat
105 mm
Orsó felfogás
DIN 55029, D1 - 8
Fordulatszám tartomány
(12) 25 - 1500 ford./perc
Hosszelőtolás tartománya
(42) 0,055 - 3,061 mm/ford.
Síkelőretolás tartománya
(42) 0,025 - 1,384 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 Gg/1“
Szegnyereg átmérő
75 mm
Szegnyereg táv
185 mm
Szegnyereg felfogás
MK 5
Motorteljesítmény
7,5 kW (10,0 LE)
Gép méretei (H x Sz x Ma)
4340 mm x 1150 mm x 1610 mm
Kb. súly
3000 kg
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban,
- Egy kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását

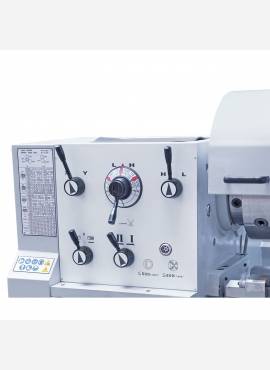

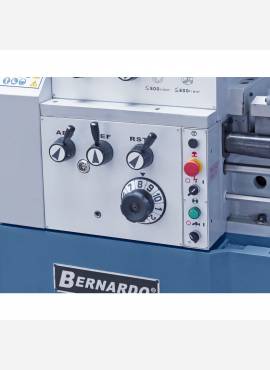

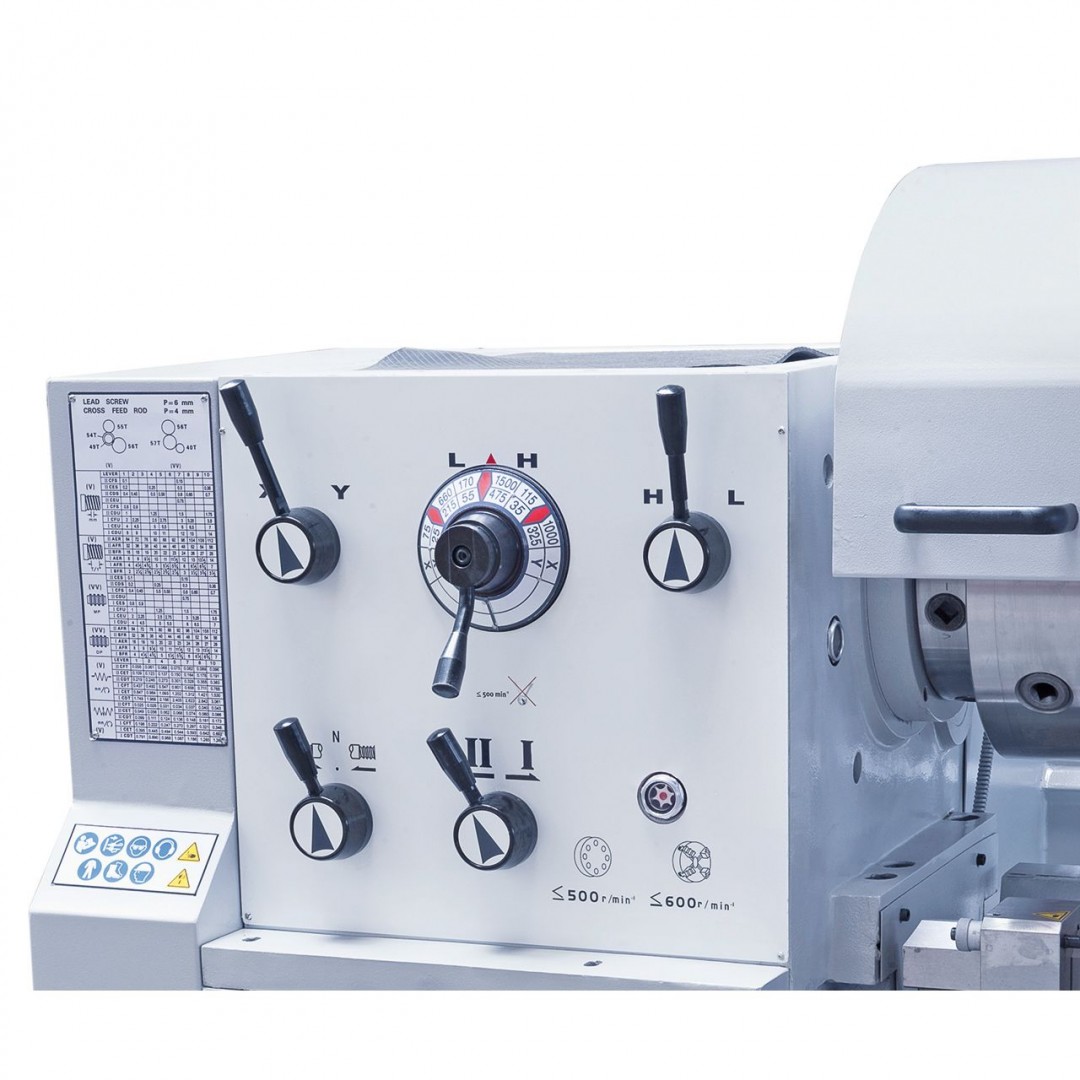

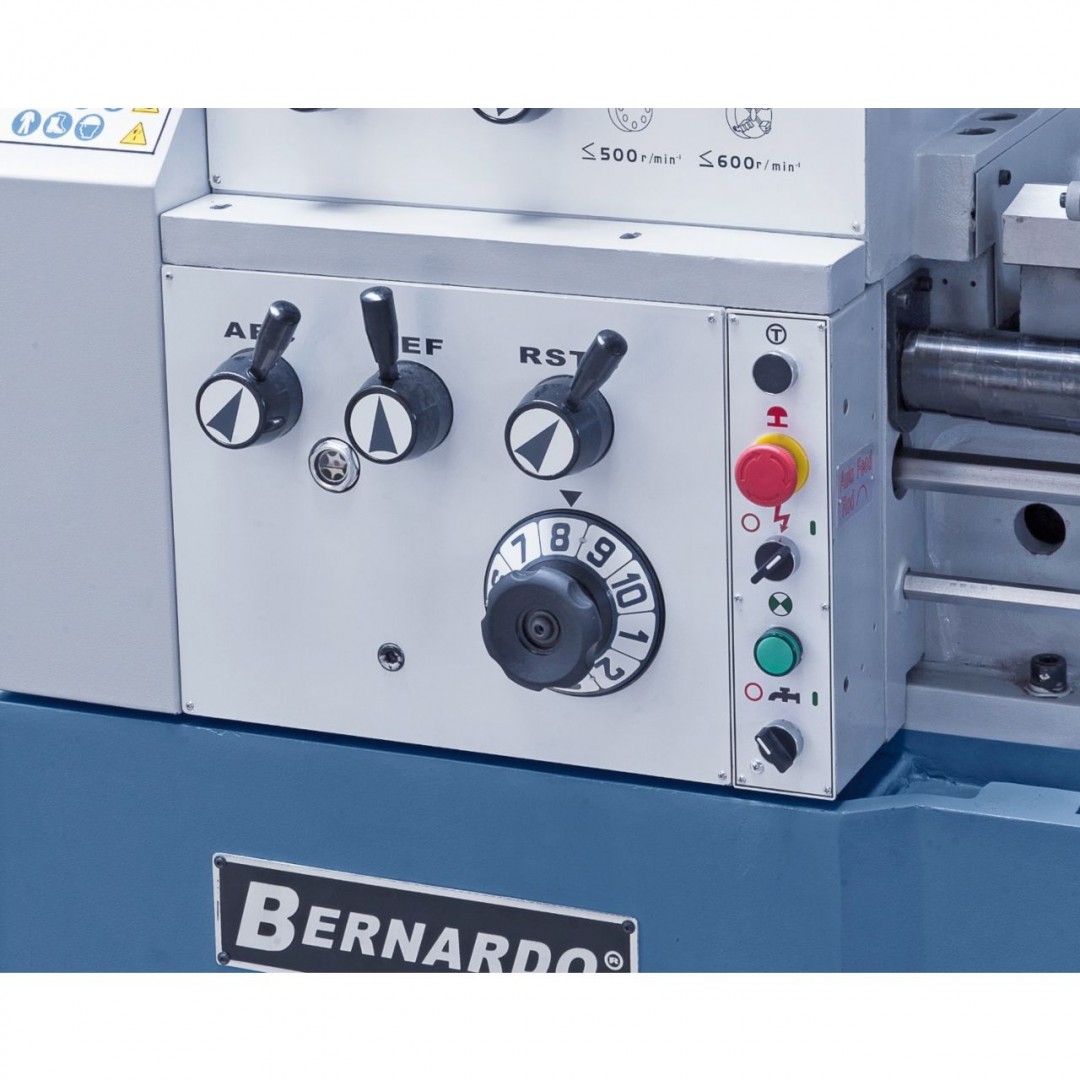

- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Inkluzív 4 beállítható bütyök az ágyszán automatikus leállításához

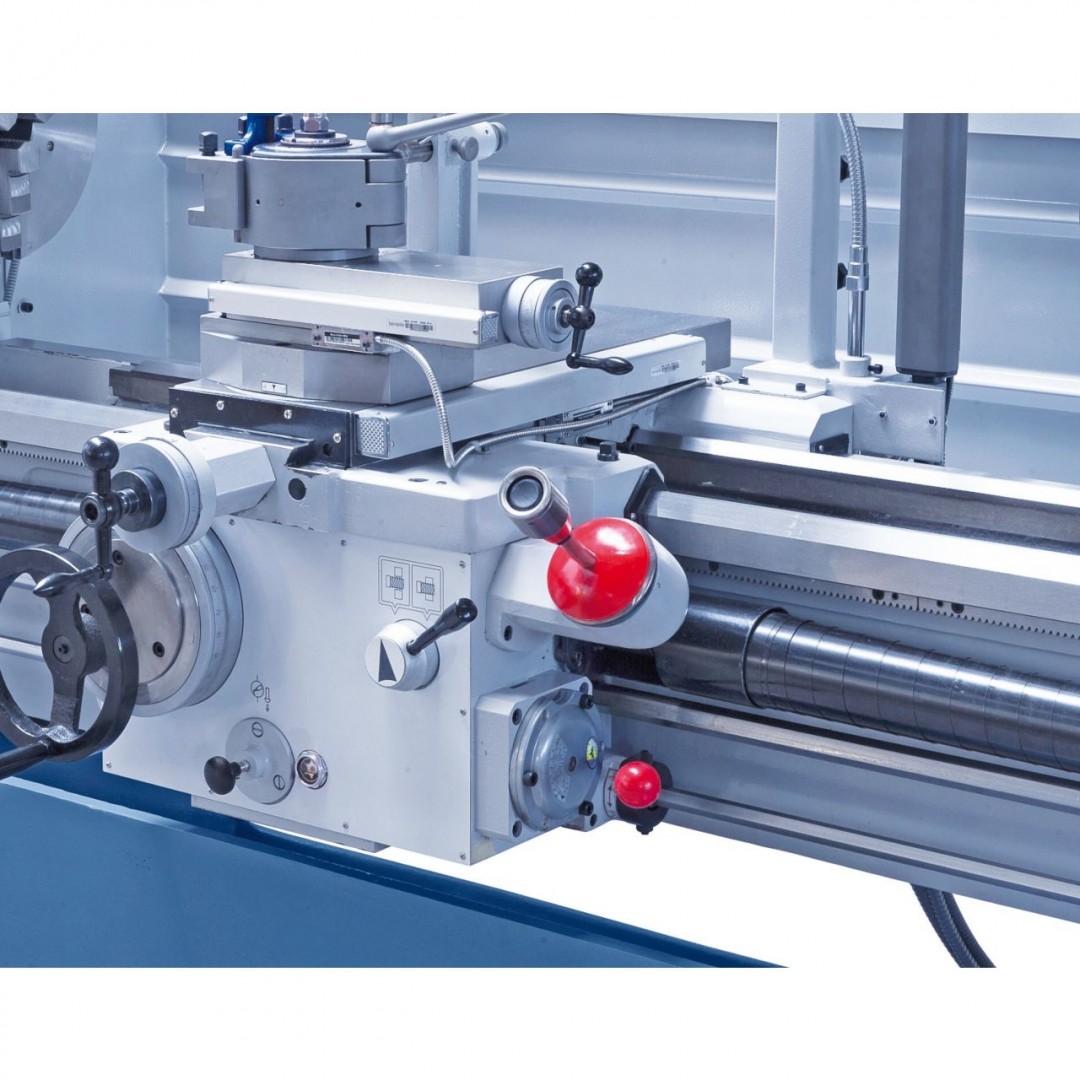

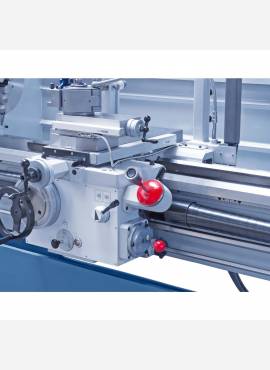

- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- A gépágy, egy darab öntvényből, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Modern főorsó-támasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Nyeregszeg kúpesztergáláshoz beállítható
- Az ágyszán központi kenése
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel
- 3-pofás tokmány PS3-315 mm / D8
- Befogótárcsa 450 mm
- Rögzített lünetta - fogás diam. max. 180 mm
- Együttfutó lünetta - fogás diam. max. 120 mm
- 2 központozó csúcs
- Első töltőanyag Shell Tellus 46
- Motor mágnes fékkel CE norma szerint
- Lábpedál fékfunkcióval CE szerint
- Hűtőanyag-berendezés
- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Csúszó kuplung
- Gyorsmenet - hosszanti és sík
- LED- géplámpa

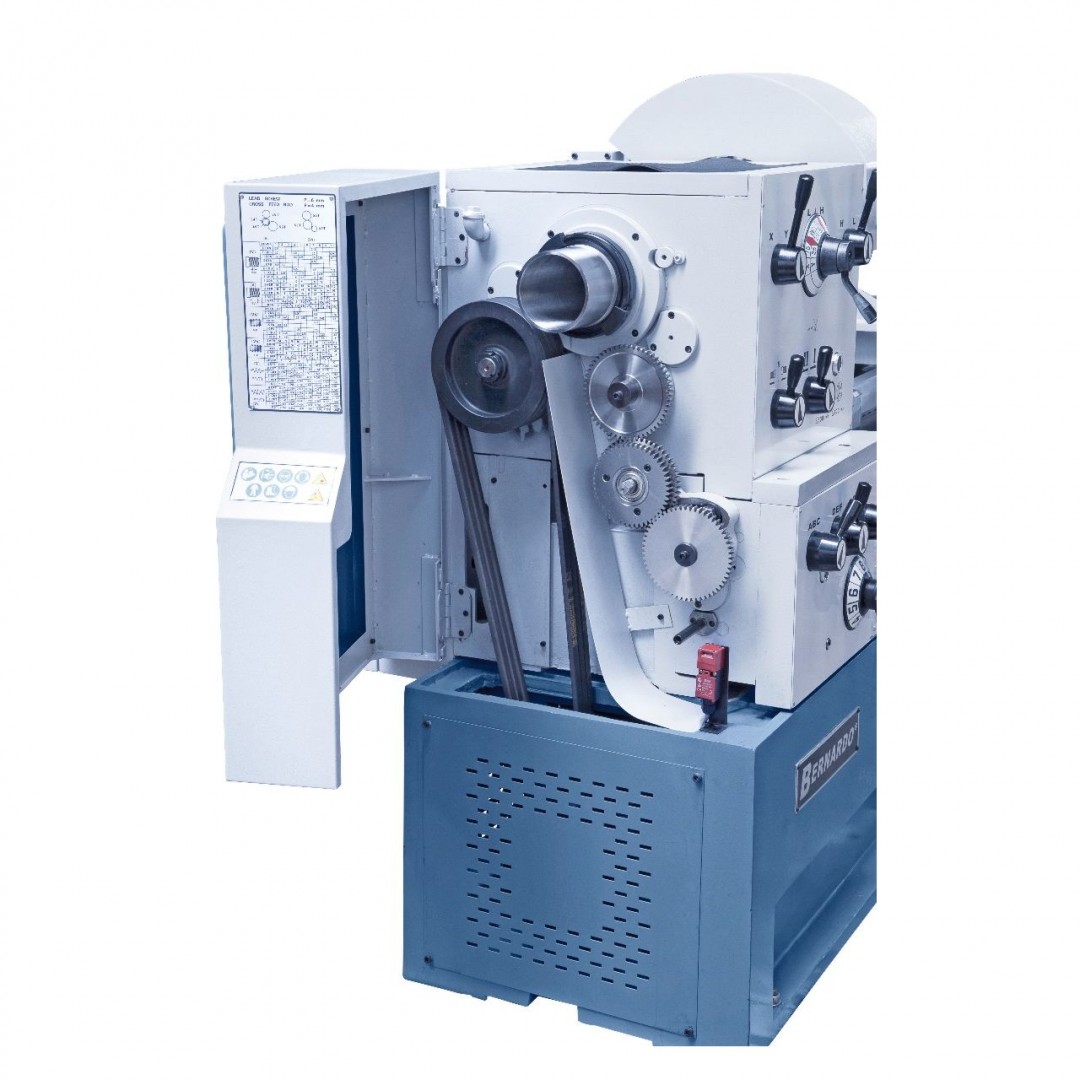

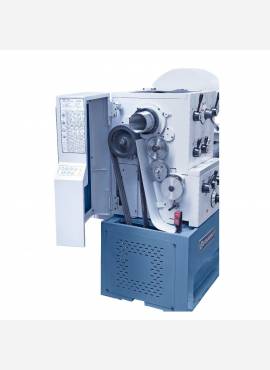

- Váltókerekek
- Szűkítő hüvely
- Forgácshátfal
- Alkalmazási szerszám
