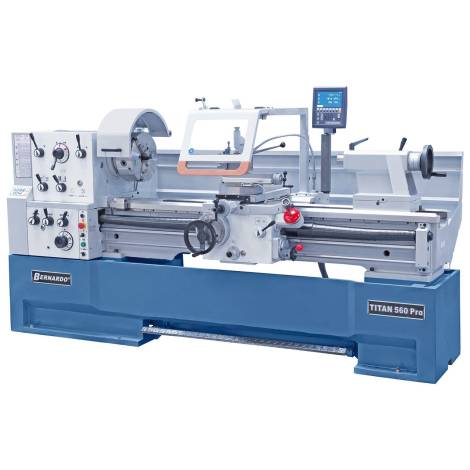

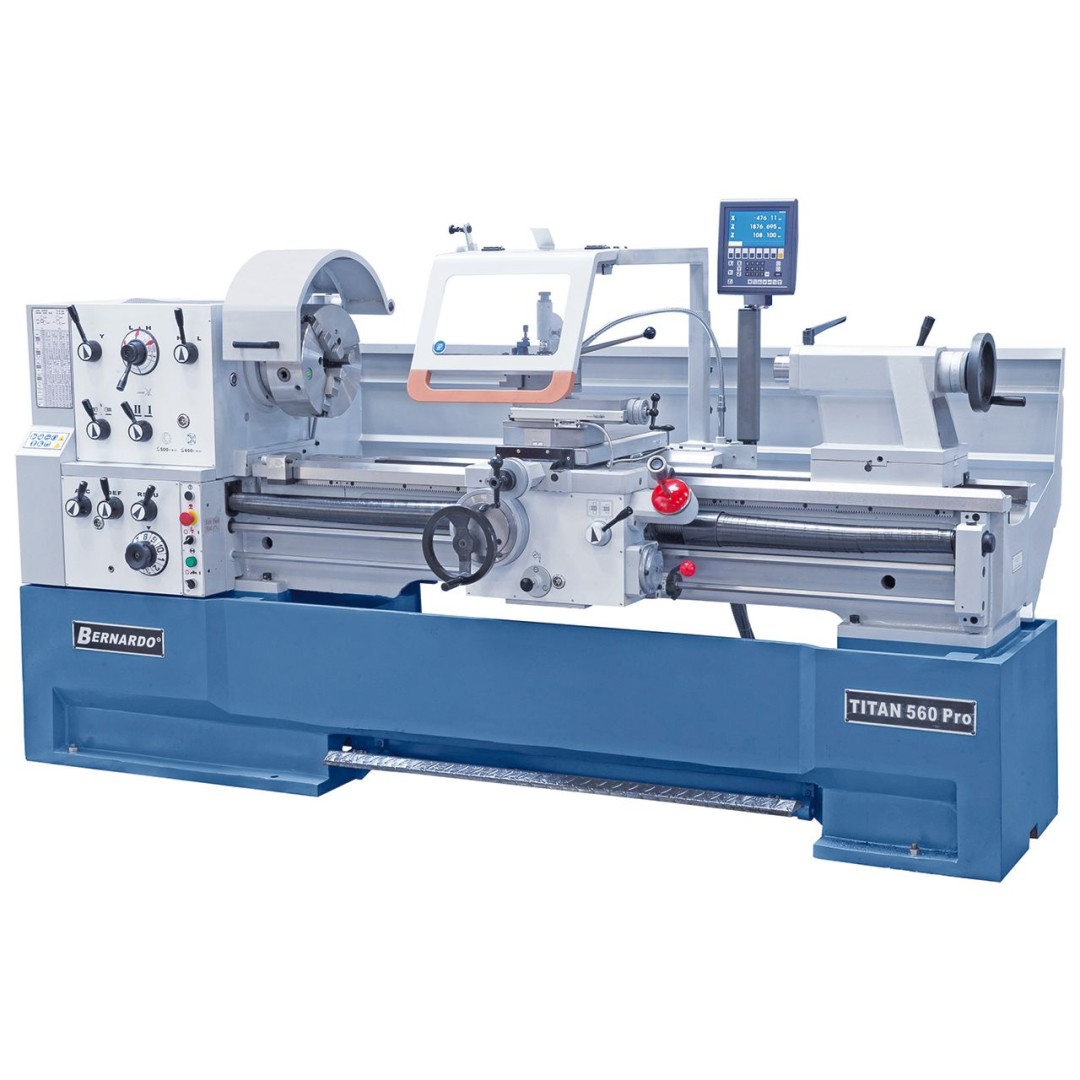

Titan 560 x 1500 Pro eszterga
Vissza
1001 -3000 mm csúcstávolságig
A gyártási esztergagépet Titan 560 Pro speciálisan egyedi munkadarabok hatékony gyártásához tervezték. Már az alapfelszerelés tartalmaz minden fontos tartozékot, ami által ez a gép univerzálisan alkalmazható.
Cikkszám:
03-1341BXL
Csúcstávolság
1500 mm
Csúcsmagasság
280 mm
Körmozgás átmérő gépágyon
560 mm
Körmozgás-átmérő könyök-hajlaton
785 mm
Körmozgás átmérő síkszánon
350 mm
Gépágy szélesség
350 mm
Orsófurat
105 mm
Orsó felfogás
DIN 55029, D1-8
Fordulatszám tartomány
(12) 25 - 1500 ford./perc
Hosszelőtolás tartománya
(42) 0,055 - 3,061 mm/ford.
Síkelőretolás tartománya
(42) 0,025 - 1,384 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 Gg/1“
Szegnyereg átmérő
75 mm
Szegnyereg táv
185 mm
Szegnyereg felfogás
MK 5
Motorteljesítmény
7,5 kW (10,0 LE)
Gép méretei (Ho x Sz x Ma)
2840 x 1150 x 1610 mm
Súly kb.
2370 kg
Tulajdonságok
- Sokoldalú alkalmazási lehetőség az általános gépgyártásban, termelésben, egyedi előállításban, …
- Egy kivehető híd lehetővé teszi nagy átmérőjű munkadarabok megmunkálását

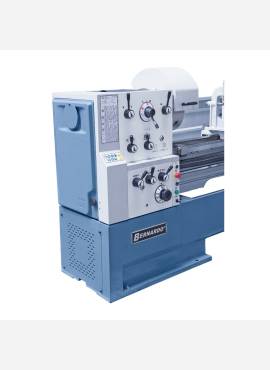

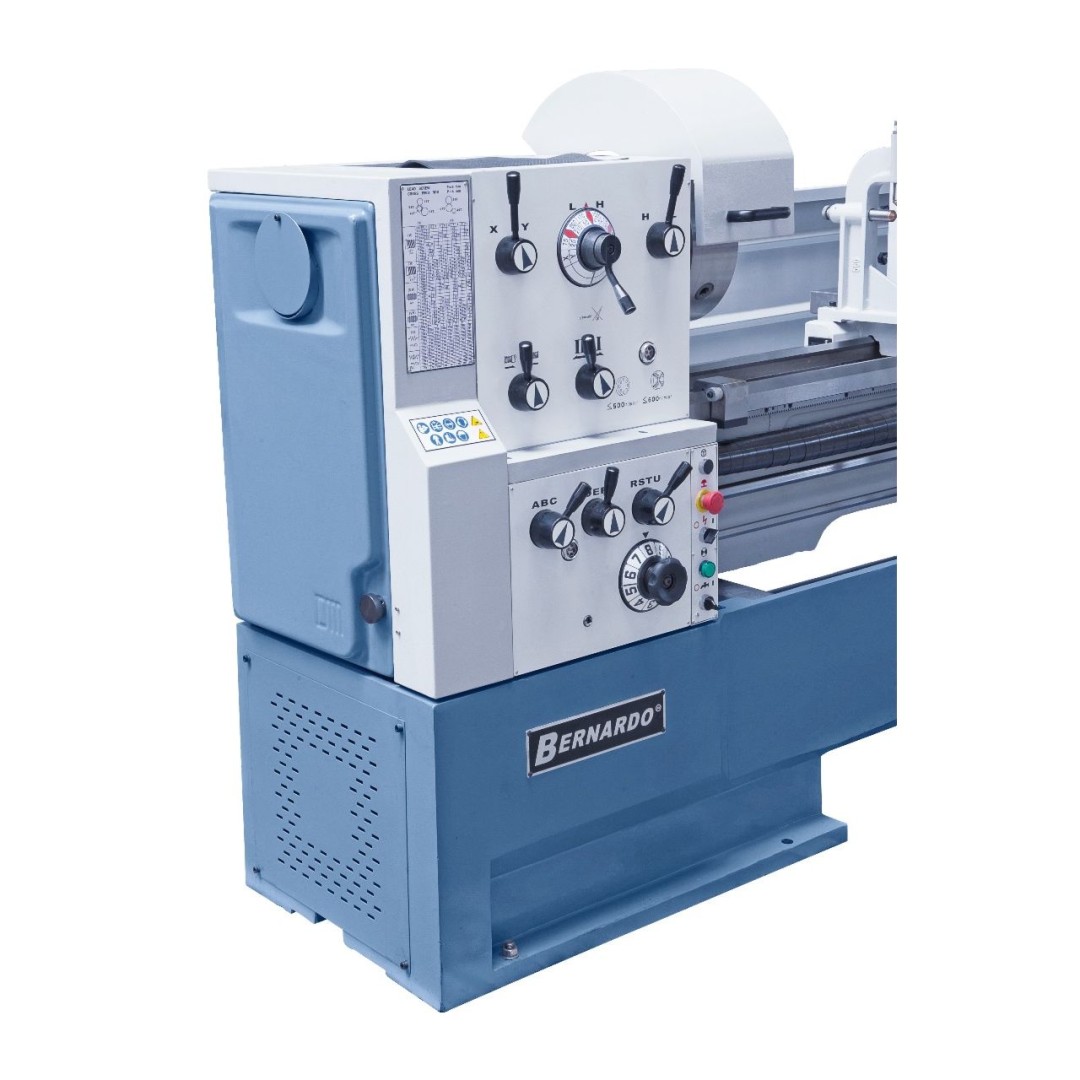

- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Inkluzív 4 beállítható bütyök az ágyszán automatikus leállításához
- Sorozatszerűen hosszanti és sík gyorsmenettel a mellékidők csökkentésére
- A gépágy, egy darab öntvényből, elcsavarodásnak rendkívül ellenálló és kisrezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
- Modern főorsótámasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Nyeregszeg kúpesztergáláshoz beállítható
- Az ágyszán központi kenése
Szállítási terjedelem
- 3-tengelyes-helyzetmutató ES-12 V LCD kijelzővel

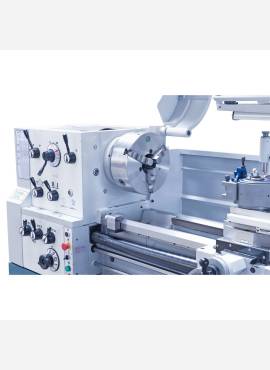

- 3-pofás tokmány PS3-315 mm / D8
- Befogótárcsa 450 mm
- Rögzített lünetta - fogás diam. max. 180 mm
- Együttfutó lünetta - fogás diam. max. 120 mm
- 2 központozó csúcs
- Első töltőanyag Shell Tellus 46
- Motor mágnesfékkel CE norma szerint
- Lábpedál fékfunkcióval CE norma szerint
- Hűtőanyag-berendezés

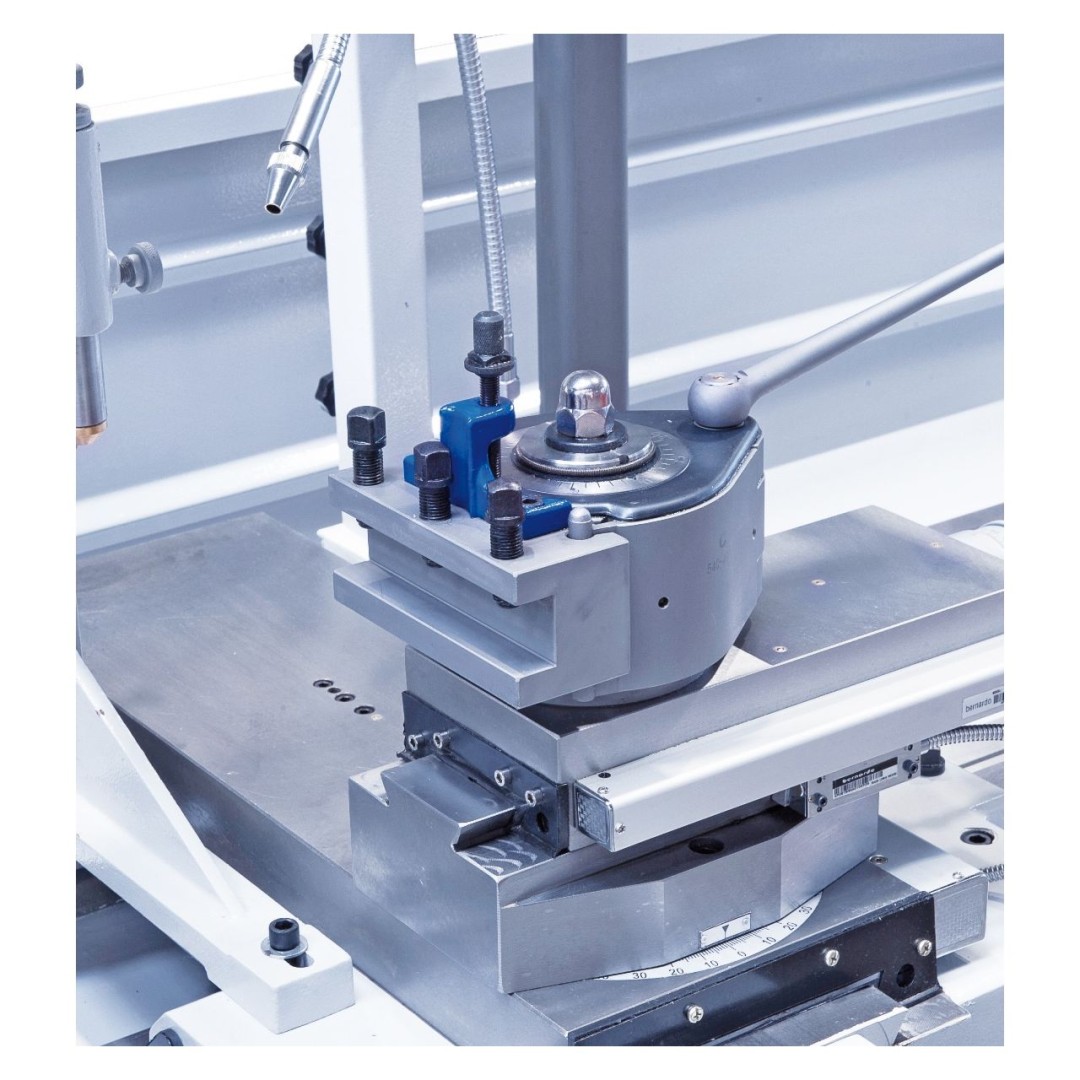

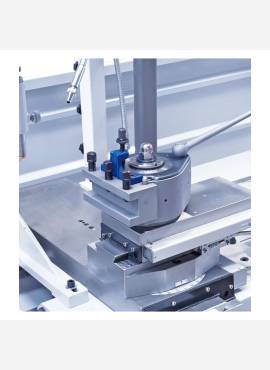

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Csúszó kuplung
- Gyorsmenet - hosszanti és sík
- LED géplámpa
- Váltókerekek
- Szűkítő hüvely
- Forgácshátfal
- Alkalmazási szerszám
Szállítható külön tartozék
- Standard-3-pofás tokmány DK11-250/D8 (Nr: 21-0787)
- Precíziós-4-pofás tokmány PO4-315/D8 (Nr: 21-2042F)
- Puha monoblokk-pofa DSJ-DK11-250 (Nr: 21-0855)
- Puha monoblokk-pofa SJ-PS3-315 (Nr: 21-3206)
- Puha feltétpofa STJ-PS3-315 (Nr: 21-3244)
- Alappofa MJ-PS3-315 (Nr: 21-3284)
- Fordító-feltétpofa TJ-PS3-315 (Nr: 21-3324)
- Puha monoblokk-pofa SJ-PS4-315 (Nr: 21-3224)
- Síktárcsa 400/D8 (Nr: 21-5070B)
- Együttfutó pontozócsúcs SMA - MK 5 (Nr: 22-1043)
- Együttfutó nagyteljesítményű-pontozócsúcs NCK-A MK 5 (Nr: 22-1027)
- Együttfutó központozó kúp MK 5 / 150 mm (Nr: 22-1065)
- Kúpeszterga-berendezés Titan 560 / Vario (Nr: 03-1812)
- Váltótartó egyenes betéttel C nagysághoz, 40 x 150 mm (Nr: 23-1008C3)
- Váltótartó prizmás betéttel C nagysághoz, diam. 40 x 160 mm (Nr: 23-1013)
- Esztergavéső szett HM fordítólapokkal, 20 mm, 7-részes, P tétel (Nr: 44-3079)
- Gépsaru NE 160 (Nr: 53-2012)
- Univerzális hűtőanyag-koncentrátum MN 1103, 5 l-es kaniszterben (Nr: 54-1206)
