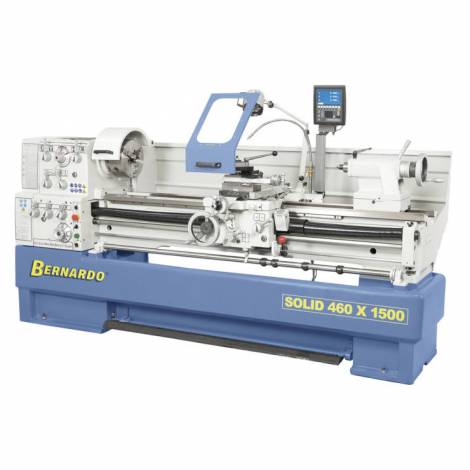

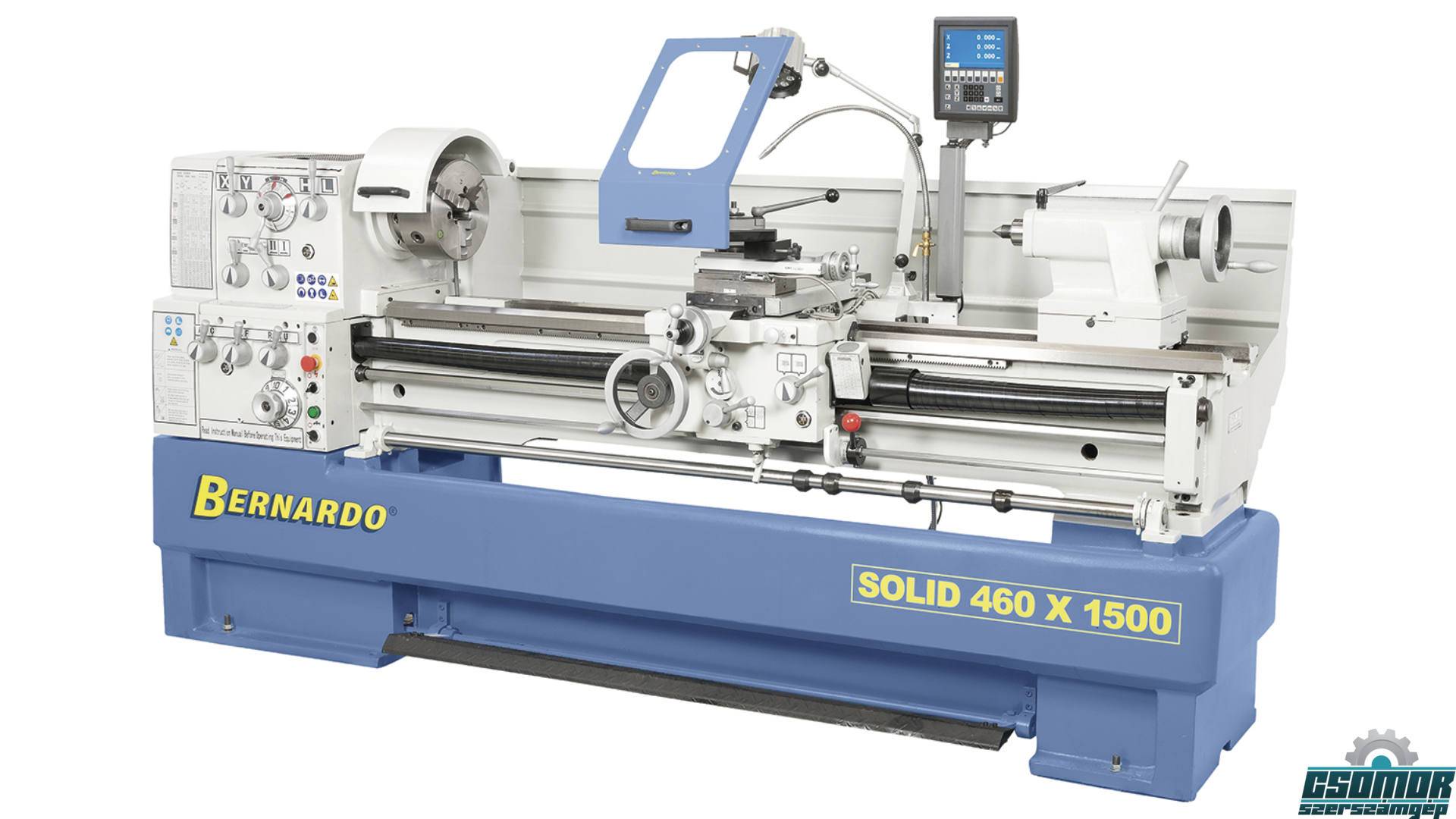

Solid 460 x 1500 esztergagép
Vissza
1001 -3000 mm csúcstávolságig
A Solid 460 univerzális esztergagépet speciálisan egyedi munkadarabok és kis szériák gazdasági előállítására tervezték nagy precizitással. Már az alapfelszerelés tartalmaz minden fontos tartozékot, ami által ez a gép univerzálisan alkalmazható.
Cikkszám:
03-1316XL
Gyártó:
BERNARDO
Csúcstávolság
1500 mm
Csúcsmagasság
230 mm
Körmozgás-átmérő gépágyon
460 mm
Körmozgás-átmérő könyök-hajlaton
690 mm
Körmozgás-átmérő síkszánon
274 mm
Gépágy szélesség
300 mm
Orsófurat
80 mm
Orsó felvétel
DIN 55029, D1-8
Fordulatszám tartomány
(12) 25 - 1700 ford./perc
Hosszanti előretolási tartomány
(42) 0,031 - 1,7 mm/ford.
Síkelőretolási tartomány
(42) 0,014 - 0,784 mm/ford.
Metrikus menet
(41) 0,1 - 14 mm
Collmenet
(60) 2 - 112 Gg/1"
Szegnyereg átmérő
60 mm
Szegnyereg táv
130 mm
Szegnyereg felvétel
MK 4
Motor teljesítménye
5,5 kW (7,5 PS)
Gép méretei (Sz x Mé x Ma)
2750 x1080 x 1370 mm
Kb. súly
2020 kg
Gyártó
BERNARDO
Tulajdonságok
- Modern főorsó-megtámasztás ferde-golyóscsapággyal precíziós kivitelezésben
- Edzett és csiszolt fogaskerekek és tengelyek, az előretoló hajtóműben is
- Központi, könnyen kezelhető előretolási és menetkapcsolás vezér- és vonóorsóval
- Nagyra dimenzionált, edzett és precíziós csiszolású fogaskerekek
- A fordulatszám- és előretolási beállítás egyszerű felépítésű, könnyű menetű és precízen kapcsolható
- Inkluzív 4 beállítható bütyök az ágyszán automatikus lekapcsolásához
- A gépágy, egy öntvénydarab, elcsavarodásnak rendkívül ellenálló és kis rezgésű, ami által a pontos esztergálás egy lényeges feltétele teljesül
Szállítási terjedelem

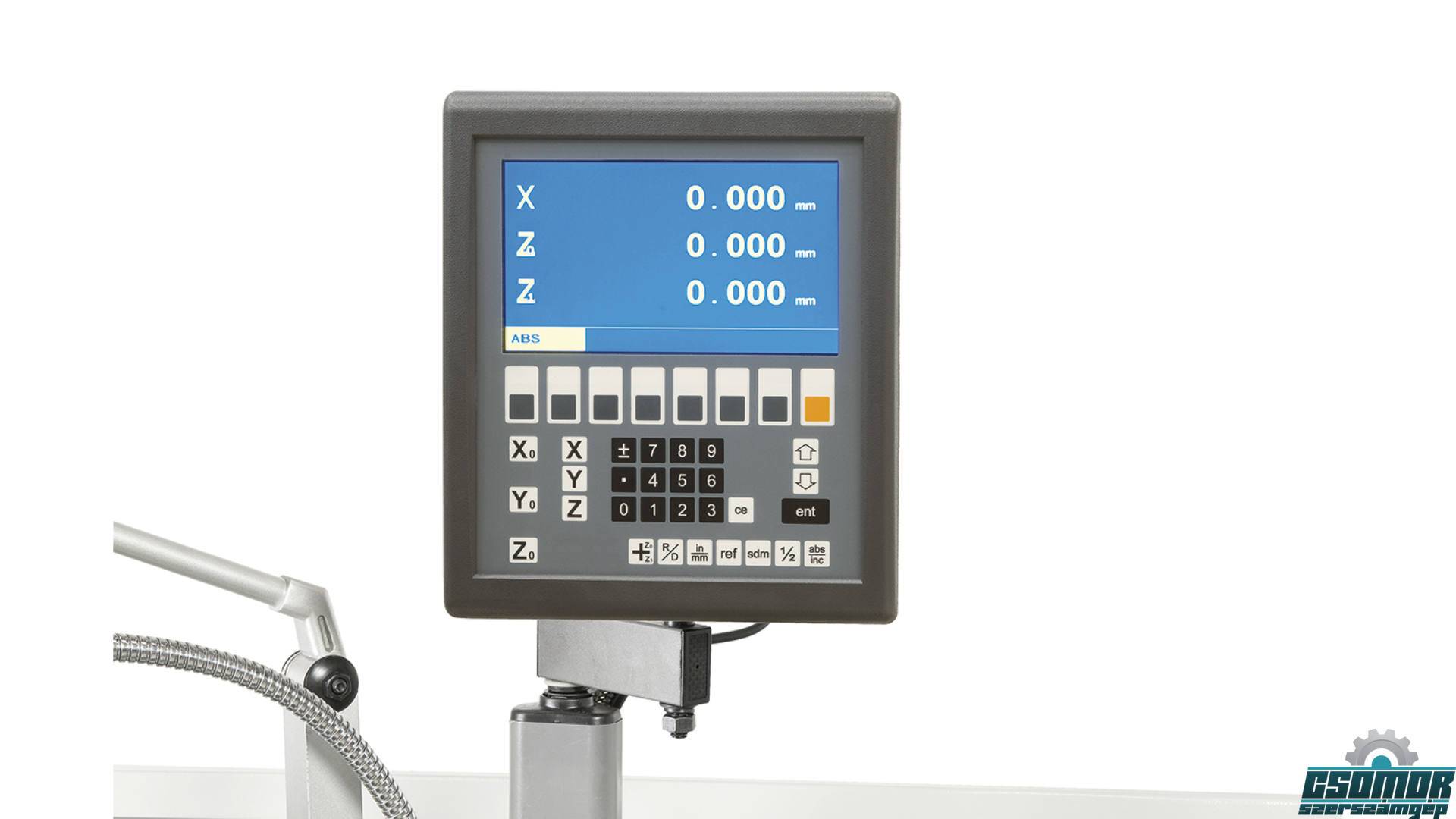

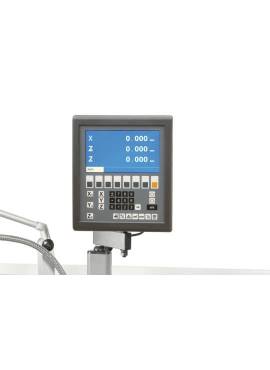

- 3-tengelyes-helyzetmutató ES-12 V LCD-Display-el
- 3-pofás tokmány PS3-250 mm / D8
- Befogótárcsa 350 mm
- Hűtőanyag-berendezés
- Első töltőanyag Shell Tellus 46
- Rögzített lünetta - fogás diam. max. 150 mm

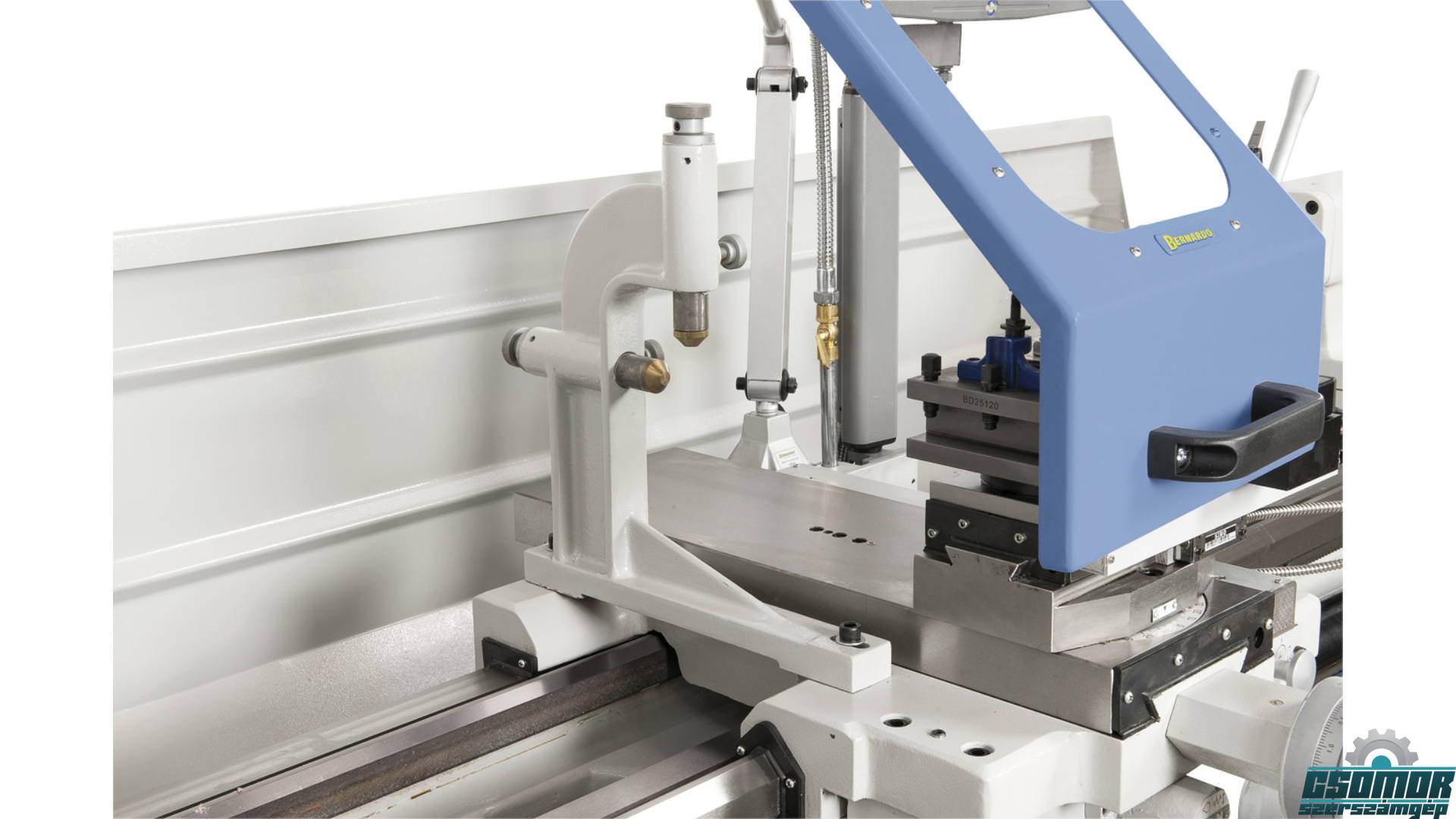

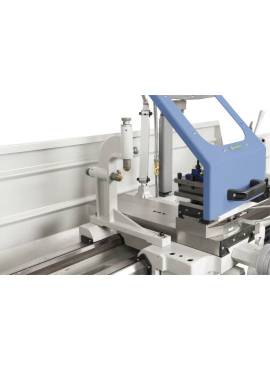

- Együttfutó lünetta - fogás diam. max. 110 mm

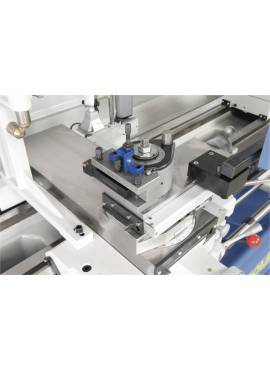

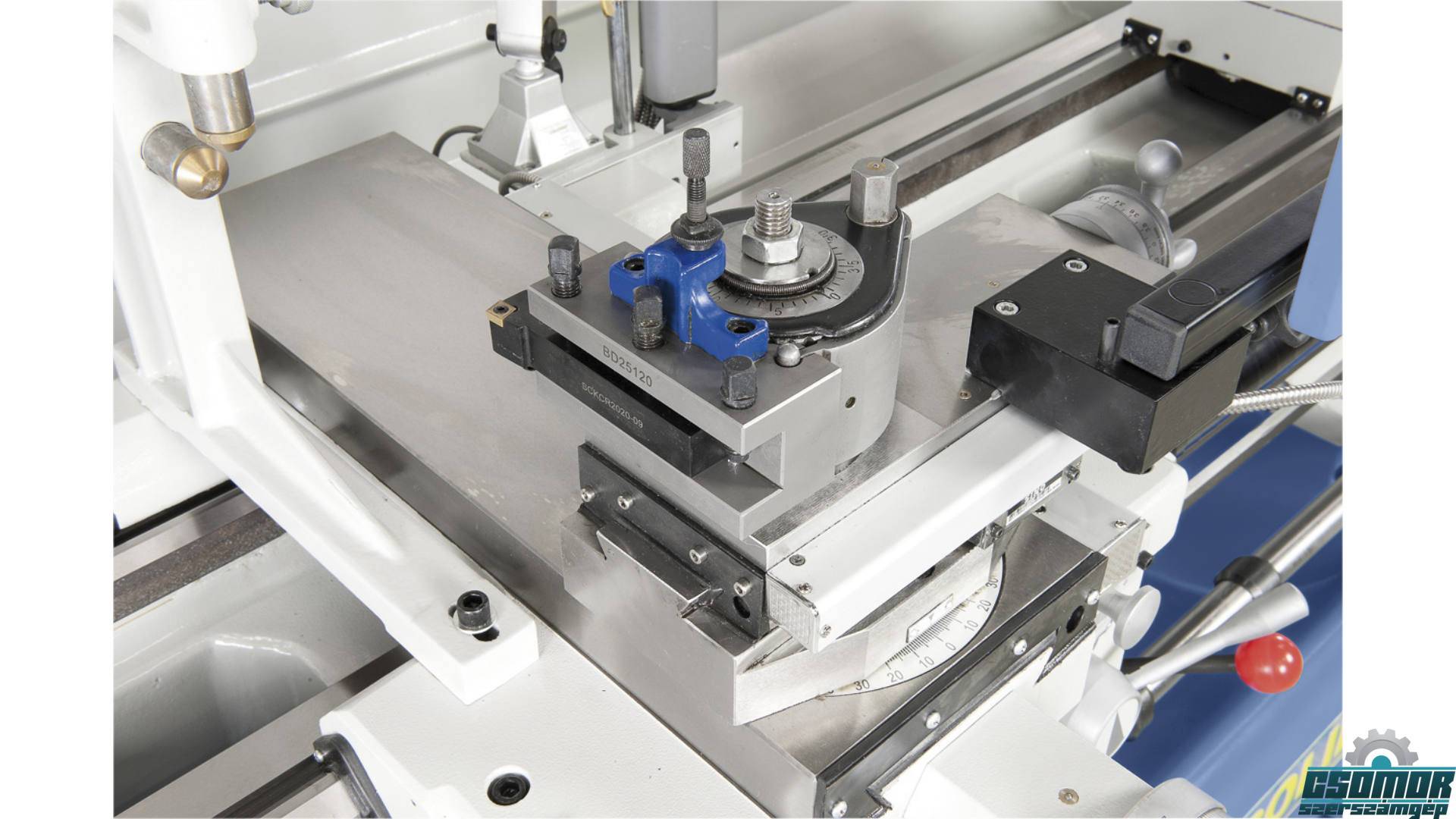

- Gyorsváltó-szerszámtartó, 4 betéttel
- Védőberendezés a gyorsváltó-szerszámtartónál
- Motor mágneses fékkel CE-norma szerint
- Lábpedál fékfunkcióval CE-szerint
- Csúszókuplung
- Váltókerekek
- 2 központozócsúcs
- Szűkítőhüvely
- Menetóra
- LED-géplámpa
- Forgácshátfal
- Alkalmazási szerszám
